Sốc thủy lực – Hiện tượng búa nước trong đường ống

Sốc thủy lực, hay còn gọi là hiện tượng búa nước (Water Hammer), là hiện tượng áp suất trong đường ống tăng hoặc giảm đột ngột khi vận tốc dòng chất lỏng thay đổi nhanh. Hiện tượng này thường xảy ra khi đóng mở van quá nhanh, máy bơm dừng đột ngột hoặc dòng chảy bị thay đổi hướng.

Búa nước có thể tạo ra áp suất rất lớn trong thời gian ngắn, gây rung động đường ống, phát sinh tiếng va đập, làm hỏng van, mặt bích, mối nối và thậm chí gây nứt hoặc vỡ đường ống.

Vì vậy, kiểm soát hiện tượng sốc thủy lực là một nội dung quan trọng khi thiết kế và vận hành hệ thống cấp nước, đường ống công nghiệp, hệ thống bơm và các hệ thống vận chuyển chất lỏng.

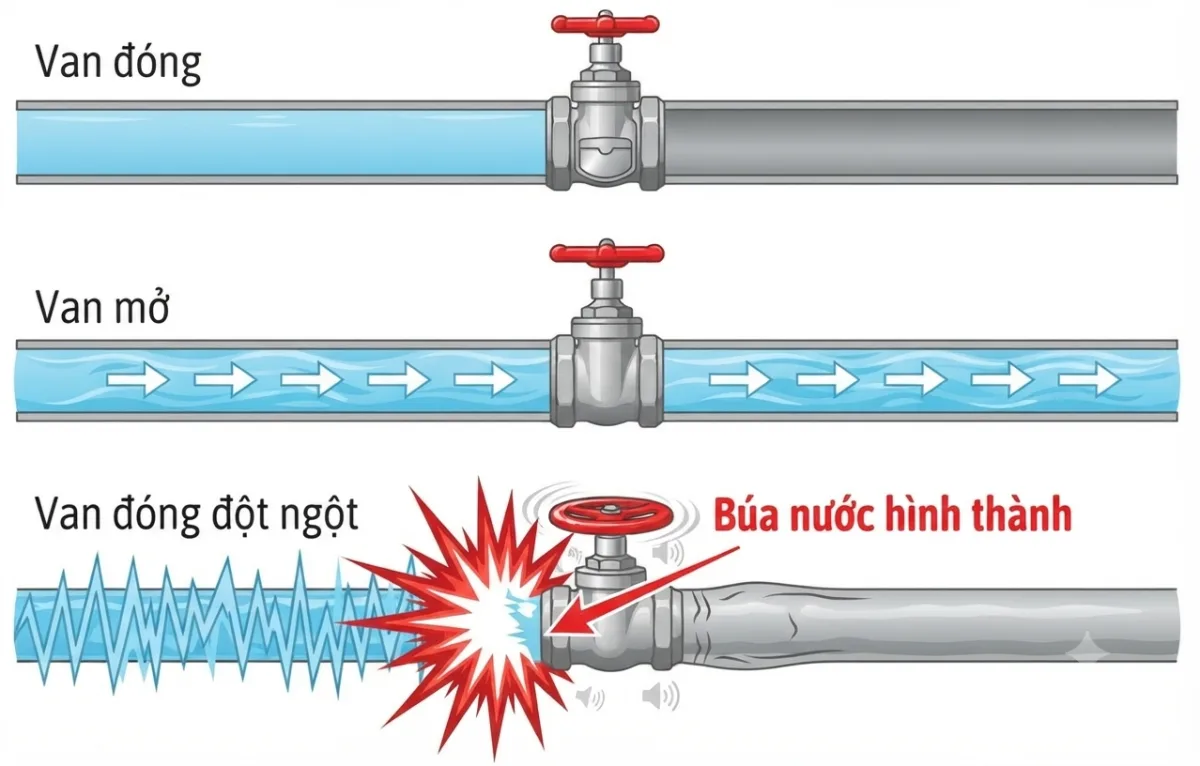

Sốc thủy lực – búa nước là gì?

• Trong điều kiện bình thường, chất lỏng chuyển động trong đường ống với một vận tốc nhất định. Khi van được đóng hoặc mở đột ngột, hoặc máy bơm thay đổi trạng thái quá nhanh, vận tốc dòng chảy thay đổi trong thời gian rất ngắn.
• Do chất lỏng có tính nén được ở mức độ nhất định và thành ống cũng có khả năng biến dạng đàn hồi, sự thay đổi vận tốc này tạo ra một sóng áp lực lan truyền trong đường ống. Sóng áp lực có thể truyền đi, phản xạ tại các vị trí như van, đầu ống, bể chứa hoặc điểm thay đổi tiết diện.
• Sự gia tăng áp suất đột ngột được gọi là sốc thủy lực hoặc búa nước. Ngược lại, khi dòng chảy bị giảm tốc quá nhanh theo chiều gây giảm áp, hệ thống cũng có thể xuất hiện áp suất âm hoặc áp suất thấp cục bộ, dẫn đến những vấn đề nghiêm trọng khác.

Nguyên nhân gây ra hiện tượng sốc thủy lực – búa nước

1. Nguyên nhân phổ biến nhất là đóng van quá nhanh. Khi van đang mở, nước chảy với vận tốc tương đối ổn định. Nếu van bị đóng đột ngột, dòng nước phía trước van bị dừng lại trong thời gian rất ngắn. Động năng của dòng chảy chuyển thành áp năng và tạo ra sóng áp lực truyền ngược vào đường ống.
2. Một nguyên nhân khác là máy bơm dừng đột ngột. Khi mất điện hoặc xảy ra sự cố, bơm ngừng cung cấp năng lượng cho dòng nước. Vận tốc dòng chảy có thể thay đổi nhanh, đặc biệt trong đường ống dài hoặc hệ thống có cột áp lớn. Khi đó, áp suất trong đường ống có thể dao động mạnh.
3. Ngoài ra, hiện tượng búa nước còn có thể xuất hiện khi thay đổi hướng dòng chảy, đóng mở thiết bị không đúng trình tự, van một chiều đóng quá nhanh hoặc khi hệ thống có các đoạn đường ống dài với vận tốc dòng chảy cao.

Công thức tính áp suất do búa nước

Một cách tiếp cận cơ bản để đánh giá áp suất tăng do thay đổi vận tốc dòng chảy là công thức Joukowsky: ΔP = ρ × a × ΔV

Trong đó:

• ΔP là độ tăng áp suất do sốc thủy lực;
• ρ là khối lượng riêng của chất lỏng;
• a là vận tốc truyền sóng áp lực trong hệ thống;
• ΔV là mức thay đổi vận tốc dòng chảy.

Công thức cho thấy khi vận tốc dòng chảy thay đổi càng lớn và càng nhanh thì mức tăng áp suất có thể càng cao.

Tuy nhiên, tính toán búa nước thực tế không chỉ phụ thuộc vào vận tốc dòng chảy. Cần xem xét chiều dài đường ống, vật liệu và độ đàn hồi của ống, đường kính, chiều dày thành ống, đặc tính van, thời gian đóng van, điều kiện vận hành máy bơm và các điểm phản xạ sóng áp lực.

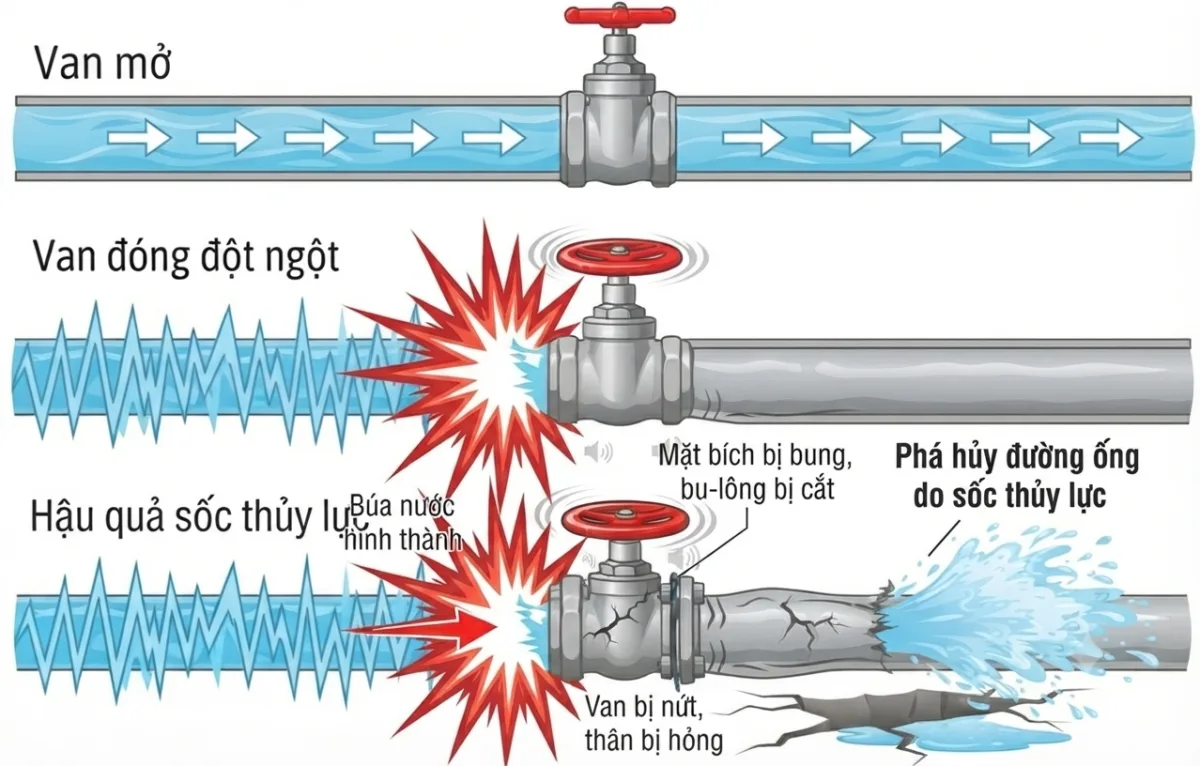

Tác hại của hiện tượng sốc thủy lực – búa nước

1. Búa nước có thể gây ra nhiều ảnh hưởng khác nhau tùy mức độ. Dấu hiệu dễ nhận biết là tiếng động mạnh trong đường ống, thường được mô tả giống như tiếng gõ hoặc tiếng va đập.
2. Khi áp suất tăng đột ngột, đường ống có thể bị rung và dịch chuyển khỏi vị trí cố định. Nếu áp suất vượt quá khả năng chịu áp của hệ thống, có thể xảy ra rò rỉ tại mối nối, mặt bích, van hoặc các phụ kiện đường ống.
3. Đối với hệ thống sử dụng ống thép, ống inox hoặc các loại ống công nghiệp có áp suất cao, tác động lặp đi lặp lại của áp suất dao động có thể làm tăng ứng suất lên thành ống và các điểm liên kết.
4. Các thiết bị như van, mặt bích, khớp nối, bơm, đồng hồ áp suất và phụ kiện đường ống cũng có thể bị ảnh hưởng. Trong trường hợp nghiêm trọng, búa nước có thể dẫn đến hư hỏng thiết bị hoặc phá hủy một đoạn đường ống.

Búa nước có thể gây áp suất âm?

• Không phải lúc nào búa nước cũng chỉ tạo ra áp suất tăng. Khi dòng chảy giảm tốc hoặc thay đổi theo điều kiện bất lợi, hệ thống có thể xuất hiện áp suất thấp hoặc áp suất âm cục bộ.
• Nếu áp suất giảm xuống quá thấp, chất lỏng có thể hình thành các khoang hơi. Khi những khoang này sụp đổ, áp suất cục bộ có thể tăng rất nhanh và gây ra hiện tượng tương tự cavitation. Điều này có thể làm hư hỏng đường ống và thiết bị.
• Vì vậy, khi thiết kế hệ thống cần kiểm tra cả hai trạng thái: áp suất tăng do búa nước và áp suất giảm do quá trình chuyển tiếp dòng chảy.

Cách hạn chế hiện tượng sốc thủy lực – búa nước

• Một trong những giải pháp đơn giản nhất là kiểm soát tốc độ đóng mở van. Đối với các hệ thống có nguy cơ búa nước cao, không nên sử dụng thao tác đóng van quá nhanh nếu thiết kế không cho phép.
• Có thể sử dụng van có đặc tính đóng mở phù hợp hoặc hệ thống điều khiển tự động để kiểm soát thời gian chuyển trạng thái của van.
• Đối với hệ thống bơm, có thể sử dụng biến tần, bộ khởi động mềm hoặc giải pháp điều khiển bơm phù hợp nhằm hạn chế thay đổi vận tốc dòng chảy quá đột ngột.
• Một giải pháp khác là sử dụng bình tích áp, bình chống búa nước hoặc thiết bị giảm chấn tại những vị trí phù hợp. Các thiết bị này có tác dụng hấp thụ hoặc giảm biên độ dao động áp suất trong quá trình chuyển tiếp.
• Trong một số hệ thống, việc bố trí van xả khí và van chống nước va cũng có thể giúp kiểm soát điều kiện áp suất và hạn chế nguy cơ hình thành áp suất bất lợi.

Vai trò của thiết kế đường ống

• Hạn chế búa nước cần được xem xét ngay từ giai đoạn thiết kế. Không nên chỉ lựa chọn đường ống dựa vào lưu lượng mà bỏ qua vận tốc dòng chảy và chế độ vận hành.
• Các thông số như đường kính ống, chiều dài tuyến ống, cao độ, vị trí van, loại van, vị trí máy bơm và các điểm thay đổi hướng dòng chảy đều có thể ảnh hưởng đến hiện tượng sốc thủy lực.
• Việc tăng đường kính đường ống trong một số trường hợp có thể làm giảm vận tốc dòng chảy, từ đó hạn chế mức độ biến thiên vận tốc khi đóng mở thiết bị. Tuy nhiên, phương án cụ thể phải được tính toán dựa trên toàn bộ hệ thống.

Kiểm tra và bảo vệ hệ thống đường ống

• Trong quá trình vận hành, cần chú ý các dấu hiệu như tiếng gõ bất thường, rung đường ống, đồng hồ áp suất dao động mạnh hoặc rò rỉ tại các mối nối.
• Các vị trí mặt bích, van, mối hàn, khớp nối và điểm cố định đường ống nên được kiểm tra định kỳ. Đường ống cần được bố trí giá đỡ và điểm neo phù hợp để hạn chế chuyển động do lực thủy lực.
• Đối với hệ thống quan trọng, việc phân tích quá trình quá độ bằng phần mềm chuyên dụng có thể được sử dụng để xác định mức tăng giảm áp suất và lựa chọn thiết bị bảo vệ phù hợp.

Kết luận

Sốc thủy lực – hiện tượng búa nước là một trong những vấn đề cần được quan tâm khi thiết kế và vận hành hệ thống đường ống chất lỏng. Nguyên nhân thường liên quan đến sự thay đổi vận tốc dòng chảy quá nhanh do đóng mở van, dừng bơm hoặc thay đổi chế độ vận hành.

Để hạn chế rủi ro, cần kết hợp nhiều giải pháp gồm kiểm soát tốc độ đóng mở van, điều khiển máy bơm, lựa chọn đường kính và vật liệu đường ống phù hợp, bố trí giá đỡ – điểm neo, sử dụng thiết bị chống búa nước và thực hiện tính toán thủy lực khi cần thiết.

Đặc biệt với các hệ thống đường ống công nghiệp có chiều dài lớn, lưu lượng cao hoặc áp suất cao, không nên đánh giá hiện tượng búa nước chỉ dựa trên kinh nghiệm. Cần căn cứ vào thông số thiết kế và chế độ vận hành thực tế để lựa chọn giải pháp bảo vệ phù hợp, đảm bảo an toàn cho đường ống, thiết bị và toàn bộ hệ thống.
