Tạo ren ống thép
Tạo ren đầu ống thép là quá trình gia công cơ khí để tạo các rãnh xoắn (ren) ở đầu ống, giúp ống thép có thể kết nối chắc chắn với các phụ kiện, van, hoặc ống khác thông qua ren trong hoặc ren ngoài. Quá trình này đòi hỏi sự chính xác cao, sử dụng máy móc chuyên dụng như máy tiện CNC hoặc máy tạo ren thủ công tùy theo yêu cầu.

Lợi ích của việc tạo ren ống thép

  1. Đáp ứng linh hoạt: Mỗi dự án có thể yêu cầu kích thước, loại ren (ren côn, ren thẳng, ren mét, ren inch) hoặc độ sâu khác nhau. Dịch vụ tạo ren theo yêu cầu đảm bảo sản phẩm phù hợp hoàn toàn với mục đích sử dụng.
  2. Độ bền cao: Ren được gia công chính xác giúp kết nối chắc chắn, giảm nguy cơ rò rỉ hoặc hỏng hóc trong hệ thống đường ống.
  3. Tiết kiệm chi phí: Thay vì mua ống thép có sẵn không phù hợp, việc gia công ren theo yêu cầu giúp tối ưu hóa vật liệu và giảm lãng phí.

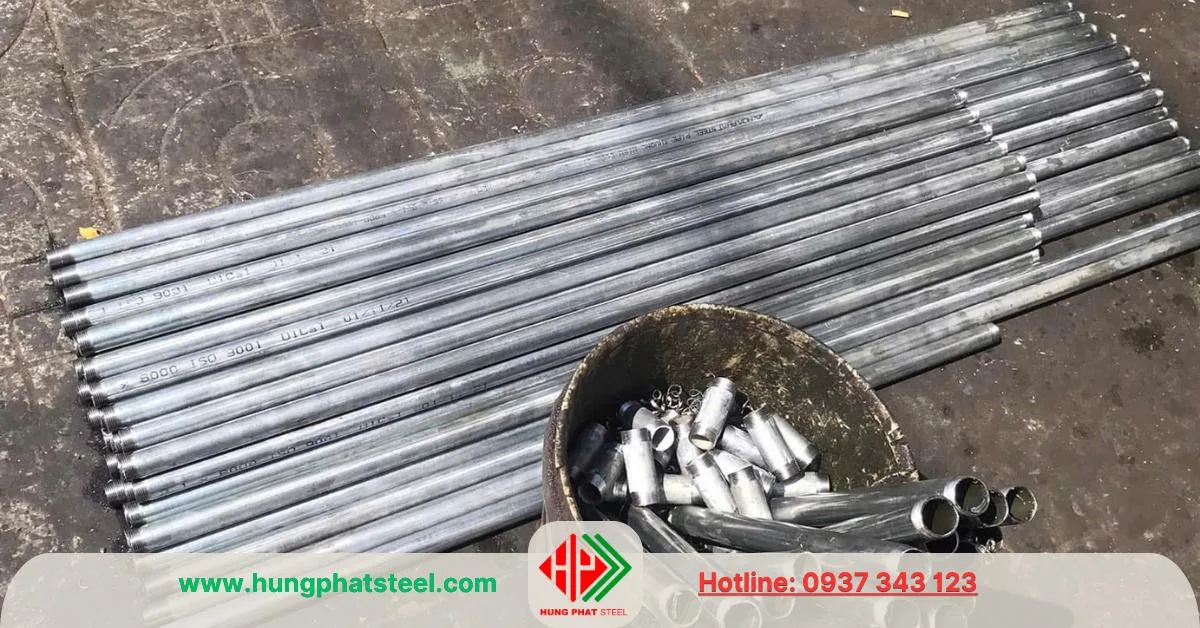

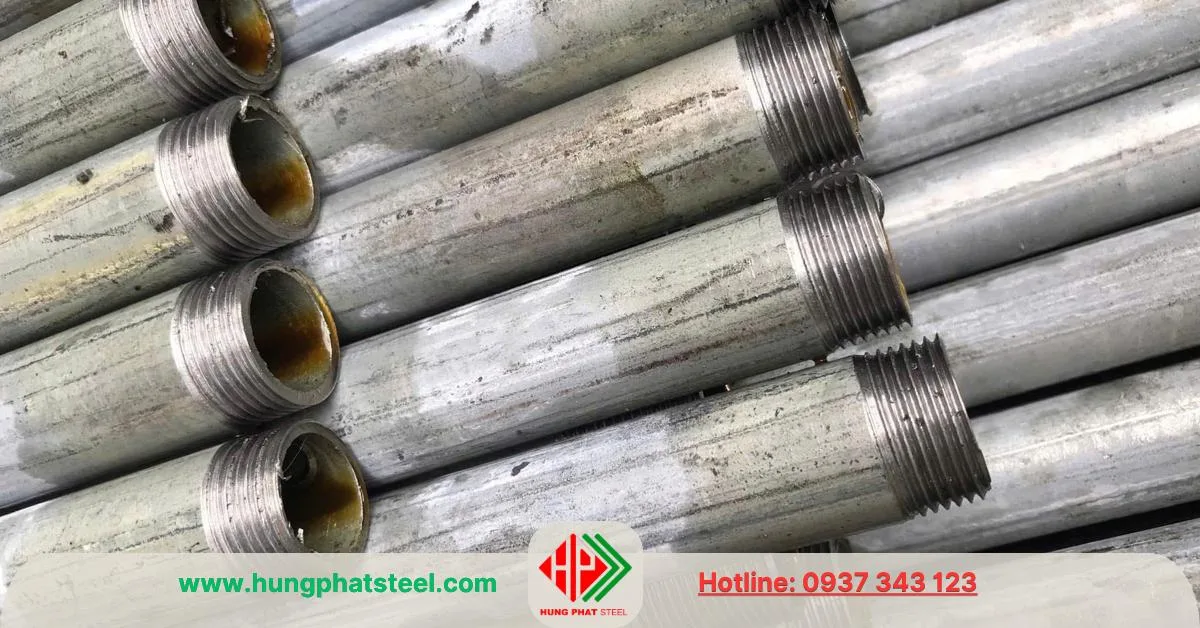

Tạo ren ống thép

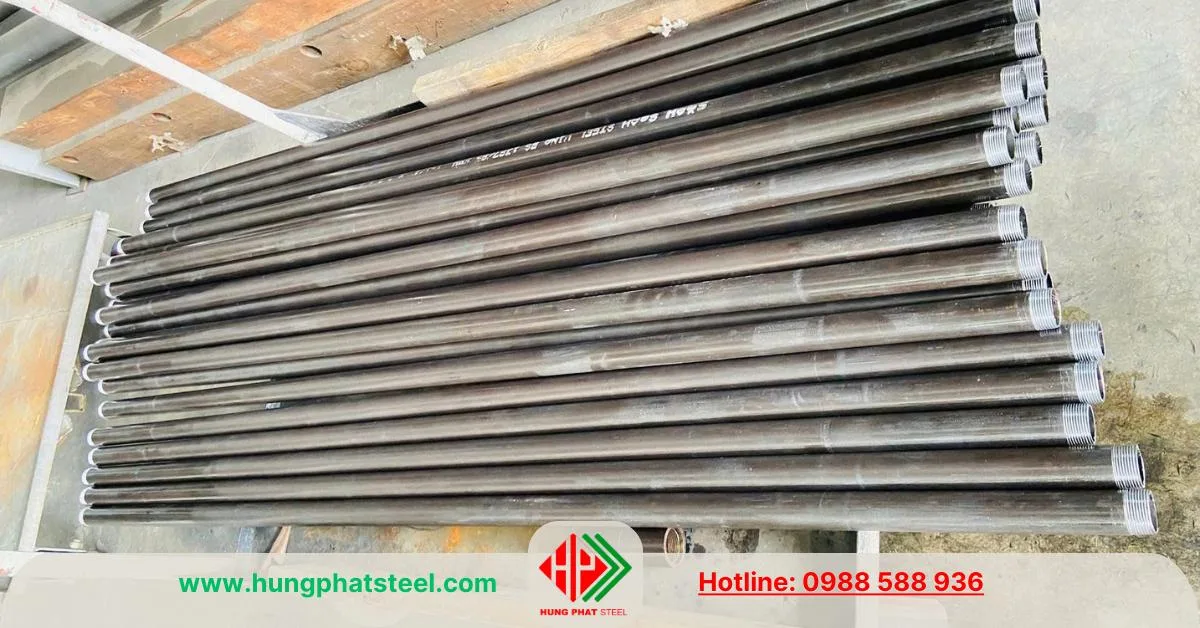

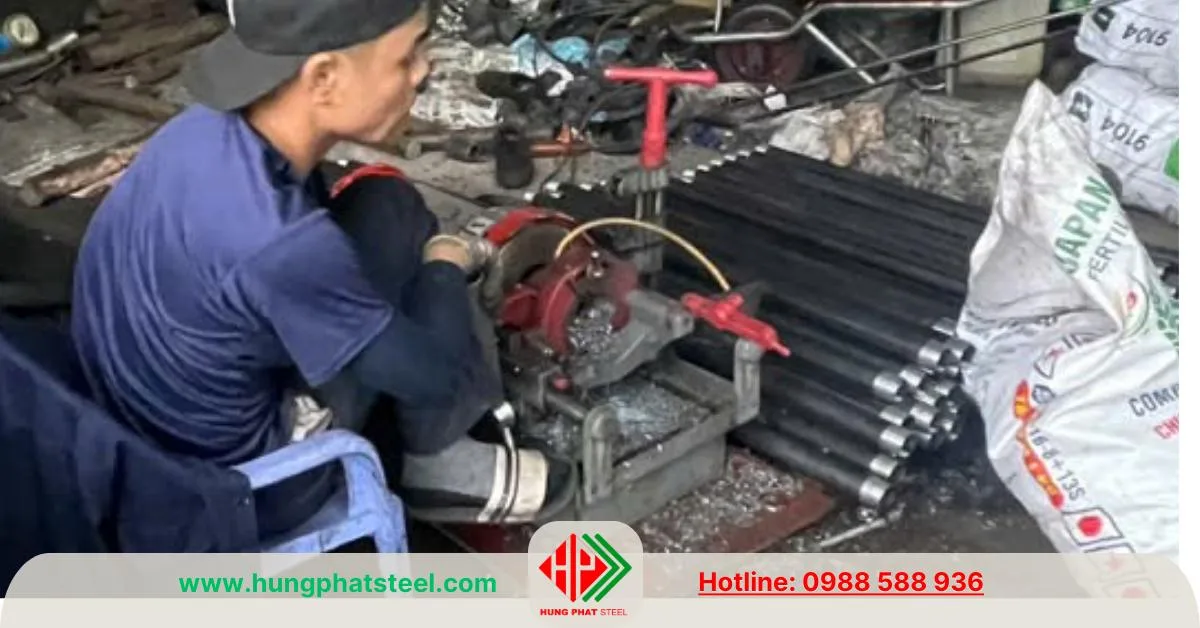

Tạo ren ống thép tại Thép Hùng Phát

Thông tin về sản phẩm ống thép có ren

  • Đường kính ống: DN10-DN150 (phi 17- phi 168)
  • Chiều dài ống: 1m, 2m, 3m, 6m, 12m…
  • Hoặc cắt theo quy cách yêu cầu: 100mm 200mm 300mm 400mm 500mm….
  • Độ dày: 2mm-5mm
  • Loại ống: ống hàn, ống đúc
  • Chất liệu: ống thép đen, ống thép mạ kẽm, ống inox 304 316 201….
  • Kiểu ren: ren trong, ren ngoài
  • Xuất xứ: Việt Nam/ nhập khẩu
  • Đơn vị gia công: Thép Hùng Phát

Khi nào cần tạo ren đầu ống thép?

Tạo ren đầu thép thường được thực hiện khi cần kết nối thanh thép với các chi tiết khác một cách chắc chắn, linh hoạt và dễ tháo lắp. Dưới đây là những trường hợp phổ biến khi cần tạo ren đầu thép:

1. Khi nối thép bằng măng sông ren (ống nối ren)

Trong các công trình xây dựng, đặc biệt là thi công cọc khoan nhồi, nhà cao tầng hoặc công trình dân dụng có kết cấu bê tông cốt thép, ren đầu thép được tạo ra để vặn vào măng sông (ống nối thép có ren). Việc này giúp nối thép an toàn, chính xác, thay thế cho phương pháp nối chồng truyền thống, tránh làm yếu cấu kiện tại mối nối.

2. Khi lắp bulong hoặc liên kết với bản mã

Tạo ren đầu thép giúp gắn thanh thép vào bản mã, bệ móng hoặc các cấu kiện kim loại khác bằng đai ốc (ê-cu), đảm bảo liên kết cơ khí vững chắc. Thường dùng trong liên kết kết cấu thép, bulong neo móng, bulong móng chờ

3. Khi cần tháo lắp, điều chỉnh hoặc bảo trì

Trong các kết cấu cần lắp ráp, điều chỉnh, thay thế sau này, việc tạo ren đầu thép cho phép liên kết bằng ren – dễ dàng tháo lắp, tiết kiệm thời gian và công sức khi bảo trì, sửa chữa.

4. Khi gia công các thiết bị cơ khí, khung máy

Trong cơ khí chế tạo, ren đầu thép giúp liên kết khung máy, giá đỡ, chi tiết quay hoặc trượt, đảm bảo tính linh hoạt trong thiết kế và tháo lắp.

5. Khi thi công các kết cấu có giới hạn không gian

Trong điều kiện không đủ chỗ để thi công nối chồng hoặc hàn, ren đầu thép là giải pháp tối ưu để nối thanh thép bằng cơ học, nhanh gọn và gọn gàng.

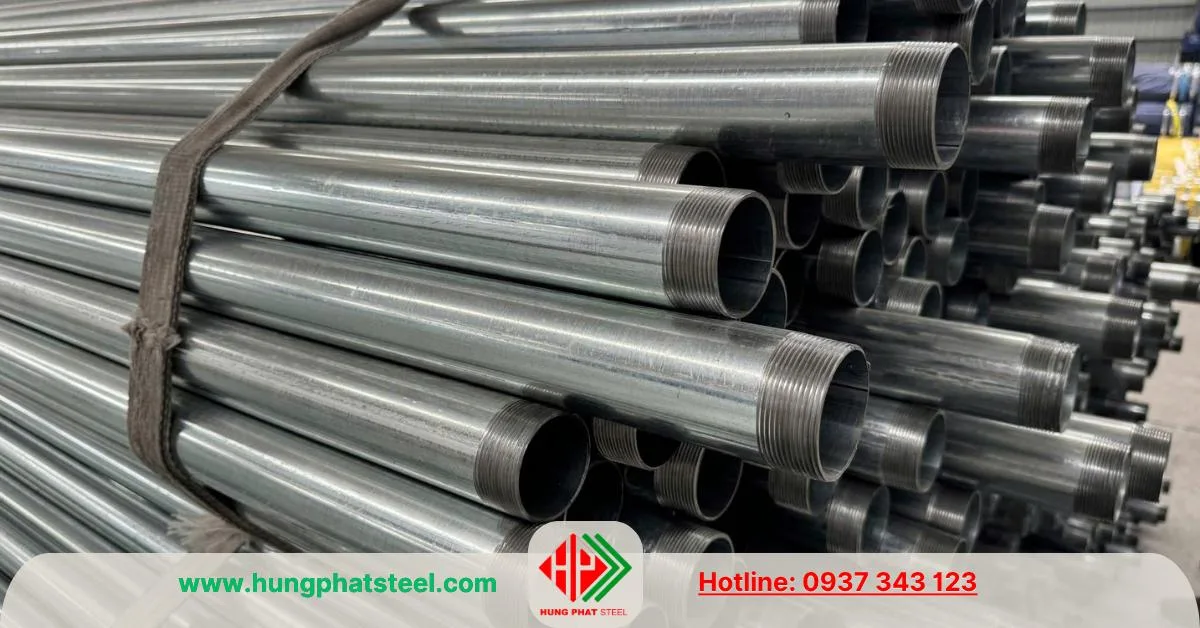

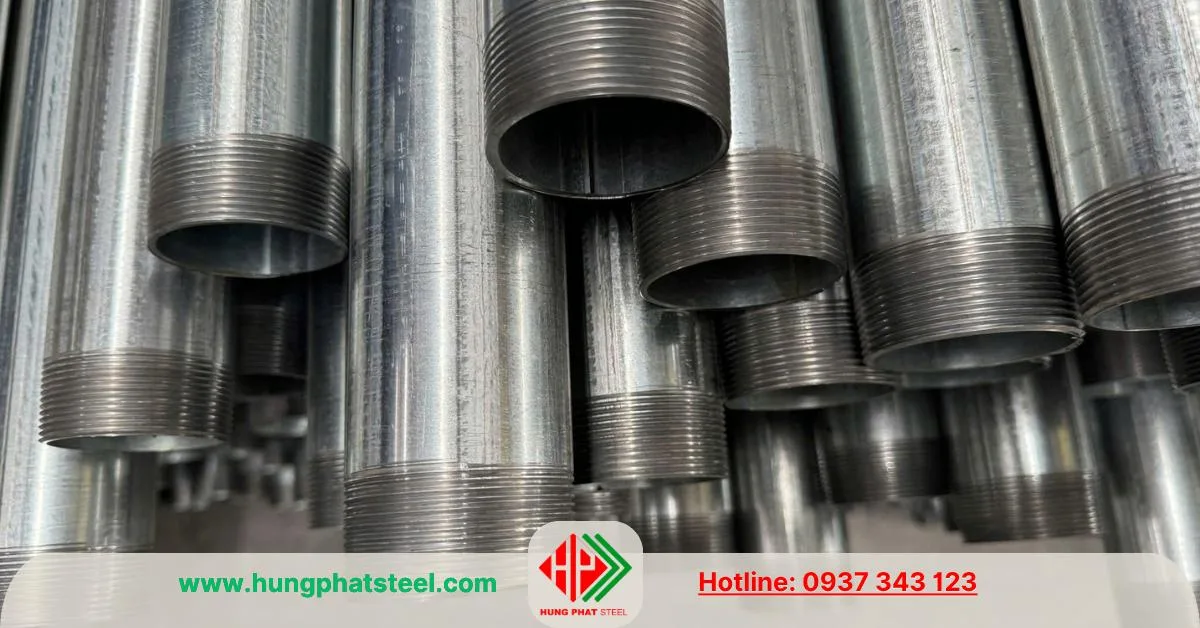

Ren đầu ống thép
Ren đầu ống thép

Quy trình tạo ren đầu ống thép tại Thép Hùng Phát

  1. Chuẩn bị: Lựa chọn ống thép phù hợp (thép carbon, thép không gỉ, v.v.) và xác định thông số ren.
  2. Gia công: Sử dụng máy móc chuyên dụng để cắt, tiện và tạo ren.
  3. Kiểm tra: Đo lường độ chính xác của ren bằng dụng cụ như thước đo ren hoặc máy đo 3D.
  4. Hoàn thiện: Làm sạch, mạ kẽm hoặc xử lý bề mặt nếu cần.

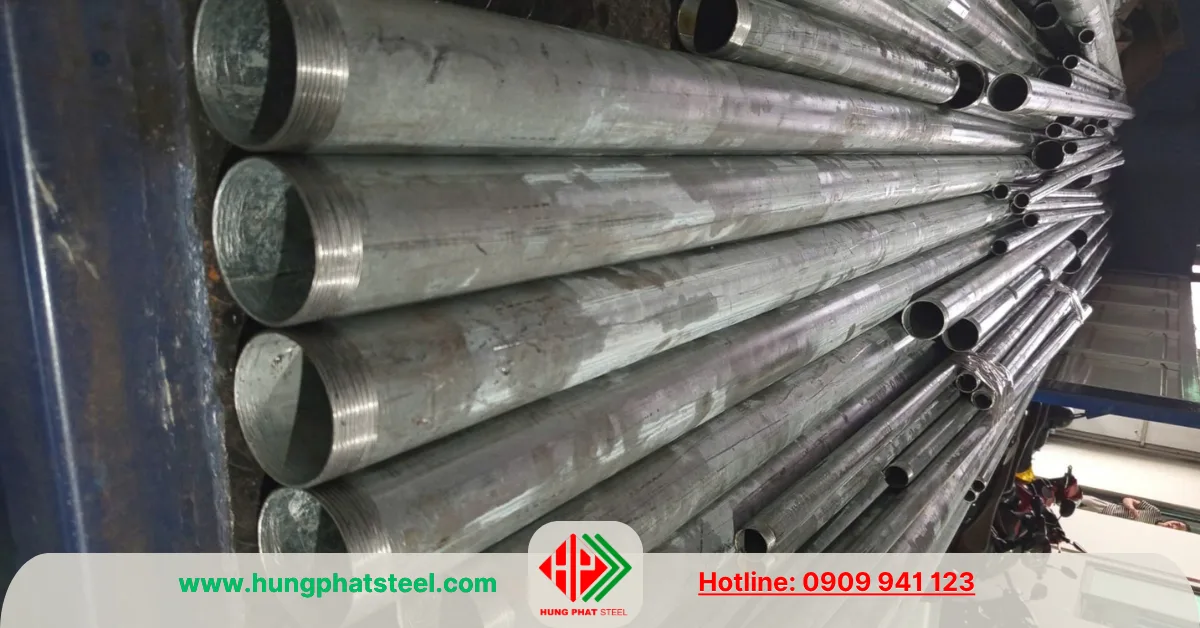

Ren đầu ống thép
Ren đầu ống thép

Lưu ý khi đặt gia công ren đầu ống thép

  • Xác định rõ loại ren (NPT, BSP, v.v.) và kích thước ống.
  • Chọn đơn vị uy tín có kinh nghiệm và thiết bị hiện đại để đảm bảo chất lượng.
  • Kiểm tra sản phẩm trước khi sử dụng để tránh sai sót.

Bảng quy đổi kích thước ren hệ inch – hệ mm

Hệ inch Size DN Hệ mm Đo ren ngoài Đo ren trong Dung sai
1/8″ DN06 9,6mm 9,5mm 8,8mm +/- 0,2mm
1/4″ DN08 13mm 12,5mm 11,5mm +/- 0,3mm
3/8″ DN10 17mm 16,2mm 15,3mm +/- 0,3mm
1/2″ DN15 21mm 20,2mm 19,5mm +/- 0,3mm
3/4″ DN20 27mm 25,7mm 24mm +/- 0,5mm
1″ DN25 34mm 32,5mm 30,5mm +/- 0,5mm
1-1/8″ DN29 29mm +/- 0,5mm
1-1/4″ DN32 42mm 41,3mm 39,5mm +/- 0,5mm
1-1/2″ DN40 49mm 47,8mm 46,6mm +/- 0,5mm
2″ DN50 60mm 59,6mm 56,6mm +/- 0,5mm
Ren đầu ống thép
Ren đầu ống thép

Cách đọc thông số ren

3/8 – 16 UNF 2B LH (21)

3/8: Đường kính ren là 3/8 inch ~ 17mm
16: Có 16 ren/ inch.
UNF: Loại ren bước mịn. (UNC ren thô ít dùng)
2B: Loại ren lỗ có dung sai cấp 2.
LH: Ren hướng trái (nếu phải thì không ghi)
(21): Ký hiệu liên quan đến việc đo kiểm ren theo tiêu chuẩn ASME/ANSI 1.3M.

Lưu ý:

– 2B dùng phổ biến trong các mối ghép bu lông và vít, được chia thành 3 loại như sau:1A, 1B: Dùng trong môi trường có nhiều bụi bẩn và có khe hở lắp lớn nhất.
2A, 2B: dùng trong các mối ghép bằng bu lông, vít và có khe hở trung bình.
3A, 3B: dùng trong mối ghép có độ chính xác cao và có độ kín khít cao nhất.
Thêm A sau chữ số chỉ ren ngoài và B chỉ ren trong.

M10 x 1 – 5g6g LH

M10: Có kích thước là 10mm.

1: Bước ren 1mm (nếu là bước ren thô không cần ghi).
5g: Có dung đường kính trung bình là 5g.
6g: Có dung sai đường kính đỉnh ren là 6g.
LH: Hướng xoắn trái (nếu xoắn phải không cần ghi).

Bảng tra kích thước bước Ren hệ inc

Major Diameter
(inch)
Threads per
(inch)
Major Diameter
(inch)
Major Diameter
(mm)
Tap Drill Size
(inch)
Pitch
(inch)
2 1/2″ – 4UNC 4
1/4″ – 28UNF 28 0.25 6.35 5.5 907
1/4″ – 20UNF 20 0.25 6.35 5.35 1.27
1/2″ – 20UNF 20 0.5 12.7 11.5 1.27
1/2″ – 13UNC 13 0.5 12.7 11.15 1.954
1″ – 8UNC 8 1 25.4 22.85 3.175
1″ – 12UNF 12 1 25.4 23.25 2.117
1 3/8″ – 6UNC 6 1.375 34.925 31.55 4.233
1 3/8″ – 12UNF 12 1.375 34.925 32.75 2.117
1 3/4″ – 5UNC 5 1.75 44.45 40.4 05.08
1 1/8″ – 7UNC 7 1.125 28.575 25.65 3.628
1 1/8″ – 12UNF 12 1.125 28.575 26.5 2.117
1 1/4″ – 7UNC 7 1.25 31.75 28.85 3.628
1 1/4″ – 12UNF 12 1.25 31.75 29.5 2.117
1 1/2″ – 6UNC 6 1.5 38.1 34.7 4.233
1 1/2″ – 12UNF 12 1.5 38.1 36 2.117
#12 – 28UNF 28 216 5.486 4.7 907
#12 – 24UNC 24 216 5.486 4.65 1.058
#10 – 32UNF 32 0.19 4.826 4.1 794
#10 – 24UNC 24 0.19 4.826 4 1.058
#8 – 36UNF 36 164 4.166 3.5 705
#8 – 32UNC 32 164 4.166 3.5 794
#6 – 40UNF 40 138 3.505 2.95 635
#6 – 32UNC 32 138 3.505 2.85 794
#5 – 44UNF 44 125 3.175 2.7 577
#5 – 40UNC 40 125 3.175 2.65 635
#4 – 48UNF 48 112 2.845 2.4 529
#4 – 40UNC 40 112 2.845 2.35 635
#3 – 56UNF 56 99 2.515 2.15 453
#3 – 48UNC 48 99 2.515 2.1 529
#2 – 64UNF 64 86 2.184 1.9 397
#2 – 56UNC 56 86 2.184 1.8 453
#1 – 72UNF 72 73 1.854 1.55 353
#1 – 64UNC 64 73 1.854 1.5 397
#0 – 80UNF 80 0.06 1.524 1.25 317

Bảng tra kích thước ống hệ mét-inch

Bảng tra kích thước  đường ống
SIZE OD
mm Inches Phi mm
DN 10 3/8″ ~ Ø 17 mm
DN 15 1/2″ ~ Ø 21 mm
DN 20 3/4″ ~ Ø 27 mm
DN 25 1″ ~ Ø 34 mm
DN 32 1 1/4″ ~ Ø 42 mm
DN 40 1 1/2″ ~ Ø 49 mm
DN 50 2″ ~ Ø 60 mm
DN 65 2 1/2″ ~ Ø 73 mm
DN 80 3″ ~ Ø 89 mm
DN 100 4″ ~ Ø 114 mm
DN 125 5″ ~ Ø 141 mm
DN 150 6″ ~ Ø 168 mm
DN 200 8″ ~ Ø 219 mm
DN 250 10″ ~ Ø 273 mm
DN 300 12″ ~ Ø 324 mm
DN 350 14″ ~ Ø 356 mm
DN 400 16″ ~ Ø 406 mm
DN 450 18″ ~ Ø 457 mm
DN 500 20″ ~ Ø 508 mm
DN550 22” ~ Ø 558 mm
DN 600 24″ ~ Ø 610 mm

Đơn vị gia công ren đầu thép uy tín chất lượng

Thép Hùng Phát là một trong những đơn vị nổi tiếng tại Việt Nam chuyên cung cấp và gia công ren đầu ống thép theo yêu cầu. Với kinh nghiệm lâu năm trong ngành thép và cơ khí, Thép Hùng Phát đã khẳng định vị thế của mình nhờ vào chất lượng sản phẩm, dịch vụ chuyên nghiệp và khả năng đáp ứng linh hoạt các nhu cầu đa dạng của khách hàng.

Thép Hùng Phát và Dịch Vụ Gia Công Ren Đầu Ống Thép

Thép Hùng Phát không chỉ cung cấp các loại ống thép (như ống thép hàn đen, ống thép mạ kẽm, ống thép đúc, ống inox, v.v.) mà còn nhận gia công tạo ren đầu ống thép theo yêu cầu cụ thể của từng dự án. Dịch vụ này bao gồm:
  • Gia công chính xác: Sử dụng máy móc hiện đại như máy tiện CNC, máy tạo ren chuyên dụng để đảm bảo ren được tạo ra có độ chính xác cao, phù hợp với các tiêu chuẩn kỹ thuật như NPT, BSP, hoặc API.
  • Đa dạng kích thước: Từ các ống thép có đường kính nhỏ (DN15) đến các ống lớn hơn (DN100 trở lên), tùy thuộc vào nhu cầu của khách hàng.
  • Chất liệu linh hoạt: Gia công trên nhiều loại thép như thép carbon, thép không gỉ (inox), hoặc thép mạ kẽm, đáp ứng các môi trường sử dụng khác nhau.
  • Tùy chỉnh theo bản vẽ: Khách hàng có thể cung cấp bản vẽ kỹ thuật hoặc thông số cụ thể để Thép Hùng Phát thực hiện đúng yêu cầu.

Lợi Thế Của Thép Hùng Phát

  • Thiết bị hiện đại: Công ty sở hữu hệ thống máy móc tiên tiến, giúp quá trình gia công nhanh chóng và đạt chất lượng cao.
  • Đội ngũ chuyên nghiệp: Đội ngũ kỹ thuật viên lành nghề, am hiểu về các tiêu chuẩn kỹ thuật trong và ngoài nước.
  • Giao hàng nhanh chóng: Với kho hàng lớn và khả năng sản xuất linh hoạt, Thép Hùng Phát cam kết giao hàng đúng tiến độ, thậm chí trong vòng 3 ngày đối với các đơn hàng lớn.
  • Giá cả cạnh tranh: Là một trong những nhà cung cấp và gia công uy tín, Thép Hùng Phát tối ưu hóa chi phí để mang lại mức giá tốt nhất cho khách hàng.

Kết Luận

Tạo ren đầu ống thép theo yêu cầu không chỉ là một giải pháp kỹ thuật mà còn là cách để tối ưu hóa hiệu quả trong các dự án. Nếu bạn đang tìm kiếm dịch vụ này, hãy ưu tiên chất lượng và sự chính xác để đảm bảo thành công!
