Phụ kiện ASTM A234

Phụ kiện ASTM A234 – Tiêu chuẩn phổ biến cho hệ thống đường ống áp lực

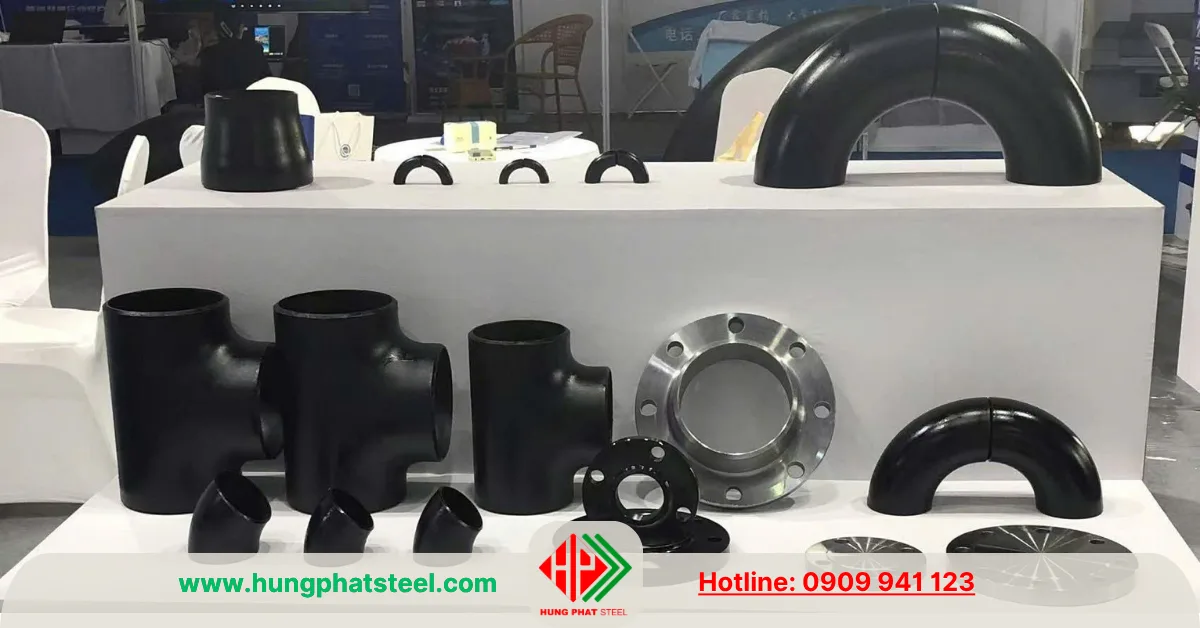

Phụ kiện ASTM A234 là gì?

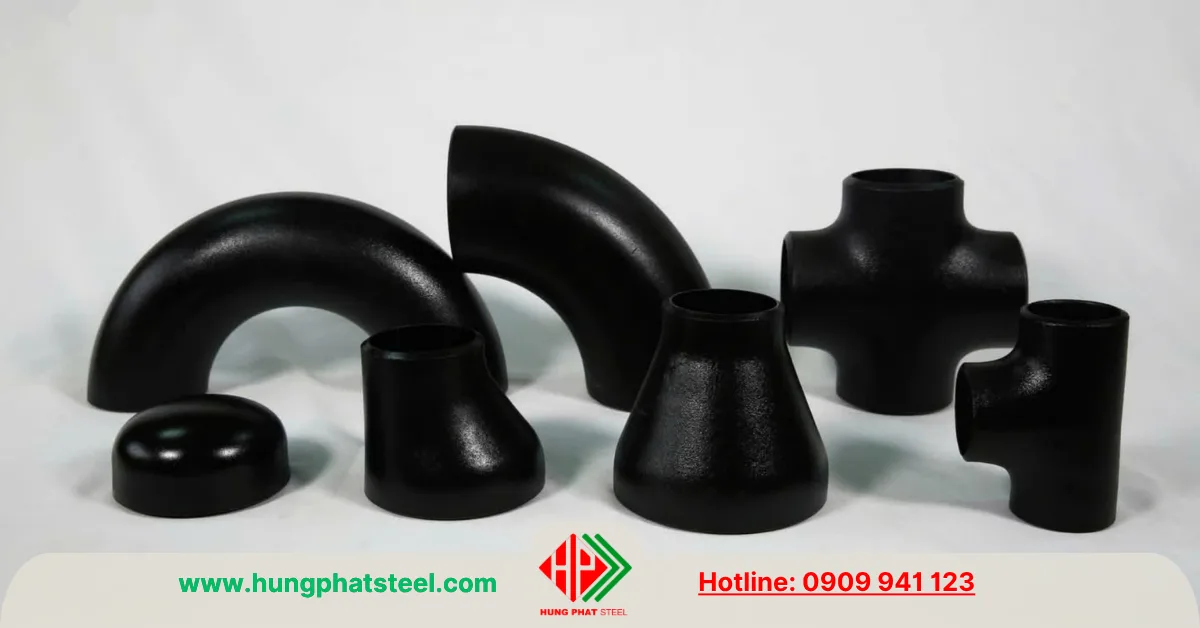

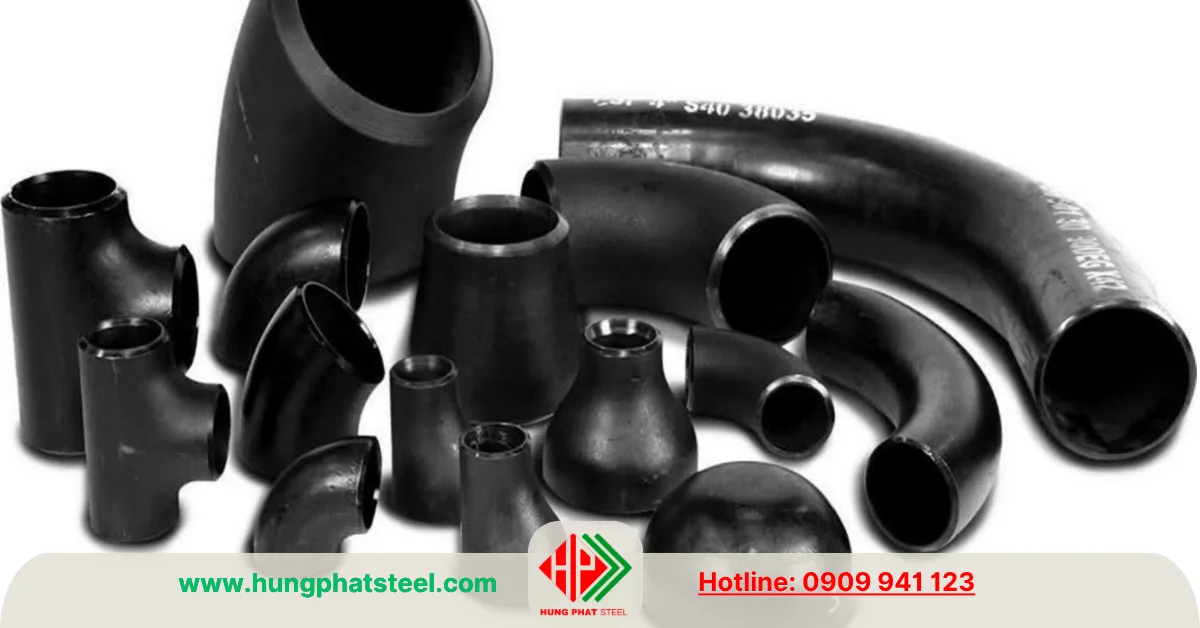

Phụ kiện ASTM A234 là nhóm phụ kiện đường ống bằng thép carbon và thép hợp kim được sản xuất theo tiêu chuẩn ASTM A234 của Hiệp hội Vật liệu và Thử nghiệm Hoa Kỳ (ASTM International).

Tiêu chuẩn này quy định các yêu cầu về thành phần hóa học, cơ tính, quy trình sản xuất và kiểm tra chất lượng đối với các loại phụ kiện hàn dùng trong hệ thống đường ống chịu áp lực và làm việc ở nhiệt độ trung bình đến cao.

Các phụ kiện ASTM A234 được sử dụng rộng rãi trong các ngành dầu khí, hóa chất, cấp thoát nước, phòng cháy chữa cháy (PCCC), nhiệt điện, đóng tàu, thực phẩm, xi măng và nhiều lĩnh vực công nghiệp khác. Nhờ khả năng chịu áp lực tốt, độ bền cao và tính ổn định trong quá trình vận hành, đây là một trong những tiêu chuẩn được sử dụng phổ biến nhất trên thế giới.

Mác thép của phụ kiện ASTM A234 WPB

Trong các cấp vật liệu của ASTM A234, ASTM A234 WPB là loại được sử dụng phổ biến nhất. WPB là thép carbon có khả năng hàn tốt, chịu áp lực và chịu nhiệt ổn định, phù hợp với phần lớn các hệ thống đường ống công nghiệp.

Phụ kiện ASTM A234 WPB thường được sản xuất bằng phương pháp rèn nóng hoặc tạo hình từ ống thép đúc, sau đó trải qua quá trình xử lý nhiệt để đạt được cơ tính theo tiêu chuẩn. Nhờ vậy, sản phẩm có độ bền cao, khả năng chống nứt và tuổi thọ sử dụng lâu dài.

Ngoài WPB, tiêu chuẩn ASTM A234 còn có các mác vật liệu khác như WPC, WP5, WP9, WP11, WP22 và WP91 dành cho các hệ thống làm việc ở nhiệt độ hoặc áp suất cao hơn.

Thành phần hóa học

Ghi chú:

• max: Giá trị tối đa.
• min: Giá trị tối thiểu.
• —: Không quy định hoặc không yêu cầu theo tiêu chuẩn ASTM A234 đối với cấp vật liệu đó.

Tính chất cơ học

ASTM A234 Grade and Marking Symbol	WPB	WPC, WP11 CL2, WP12 CL2	WP1	WP11 CL1, WP22 CL1, WP5 CL1, WP9 CL1	WPR	WP11 CL3, WP22 CL3, WP2 CL3, WP9 CL3	WP91	WP911
Tensile Strength, range, Ksi [MPa]	60–95 [415–655]	70–95 [485–655]	55–80 [380–550]	60–85 [415–585]	63–88 [435–605]	75–100 [520–690]	85–110 [585–760]	90–120 [620–840]
Yield Strength, min, Ksi [MPa] (0.2% offset hoặc 0.5% extension-under-load)	35 [240]	40 [275]	30 [205]	30 [205]	46 [315]	45 [310]	60 [415]	64 [440]

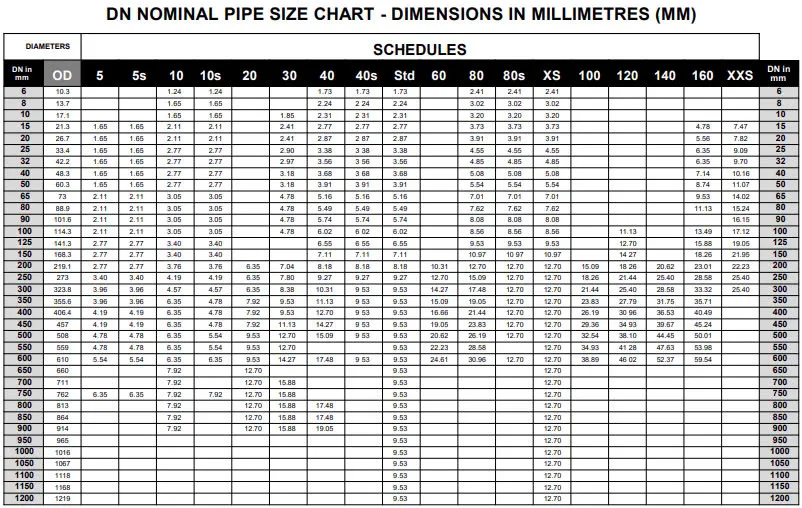

Quy cách và kích thước

• Phụ kiện ASTM A234 được sản xuất với dải kích thước rất đa dạng nhằm đáp ứng hầu hết các hệ thống đường ống hiện nay.
• Việc lựa chọn đúng Schedule sẽ giúp phụ kiện đồng bộ với đường ống, đảm bảo khả năng chịu áp lực và độ bền của toàn bộ hệ thống.

Xem tiếp danh mục phụ kiện hàn tiêu chuẩn SCH các loại tại đây

Phân loại phụ kiện ASTM A234 chi tiết nhất

Phụ kiện ASTM A234 được sản xuất theo nhiều tiêu chuẩn vật liệu, phương pháp chế tạo, lớp hoàn thiện bề mặt và khả năng chịu áp lực khác nhau nhằm đáp ứng yêu cầu của từng hệ thống đường ống. Dưới đây là những cách phân loại phổ biến nhất.

Các cấp vật liệu của phụ kiện ASTM A234

ASTM A234 quy định nhiều cấp vật liệu dành cho phụ kiện hàn thép carbon và thép hợp kim sử dụng trong hệ thống đường ống áp lực, nhiệt độ trung bình và nhiệt độ cao.

Các grade thông dụng gồm:

• ASTM A234 WPB: Thép carbon, được sử dụng phổ biến nhất trong hệ thống cấp nước, PCCC, dầu khí, khí nén và đường ống công nghiệp.
• ASTM A234 WPC: Thép carbon có cơ tính cao hơn WPB.
• ASTM A234 WP1: Thép hợp kim Cr-Mo dùng cho đường ống chịu nhiệt.
• ASTM A234 WP5
• ASTM A234 WP9
• ASTM A234 WP11
• ASTM A234 WP12
• ASTM A234 WP22
• ASTM A234 WP91
• ASTM A234 WP911

Trong đó, WPB là chủng loại được sử dụng nhiều nhất tại Việt Nam nhờ giá thành hợp lý và phù hợp với đa số công trình.

Phân loại theo phương pháp sản xuất

Phụ kiện ASTM A234 đúc (Forged/Seamless)

Được chế tạo từ phôi thép hoặc ống thép đúc bằng phương pháp rèn nóng và ép định hình.

Ưu điểm:

• Chịu áp lực rất cao.
• Kết cấu đồng nhất.
• Độ bền lớn.
• Tuổi thọ cao.
• Phù hợp với hệ thống hơi nóng, dầu khí, hóa chất và nhiệt điện.

Đây là dòng phụ kiện được sử dụng nhiều nhất cho các hệ thống yêu cầu kỹ thuật cao.

Phụ kiện ASTM A234 hàn (Hàn chìm hoặc chế tạo từ thép tấm)

Được gia công từ thép tấm hoặc ống thép bằng phương pháp uốn và hàn tự động (thường là hàn hồ quang dưới lớp thuốc – SAW).

Ưu điểm:

• Giá thành thấp hơn.
• Dễ sản xuất các kích thước lớn.
• Phù hợp với các đường ống từ DN300 trở lên.

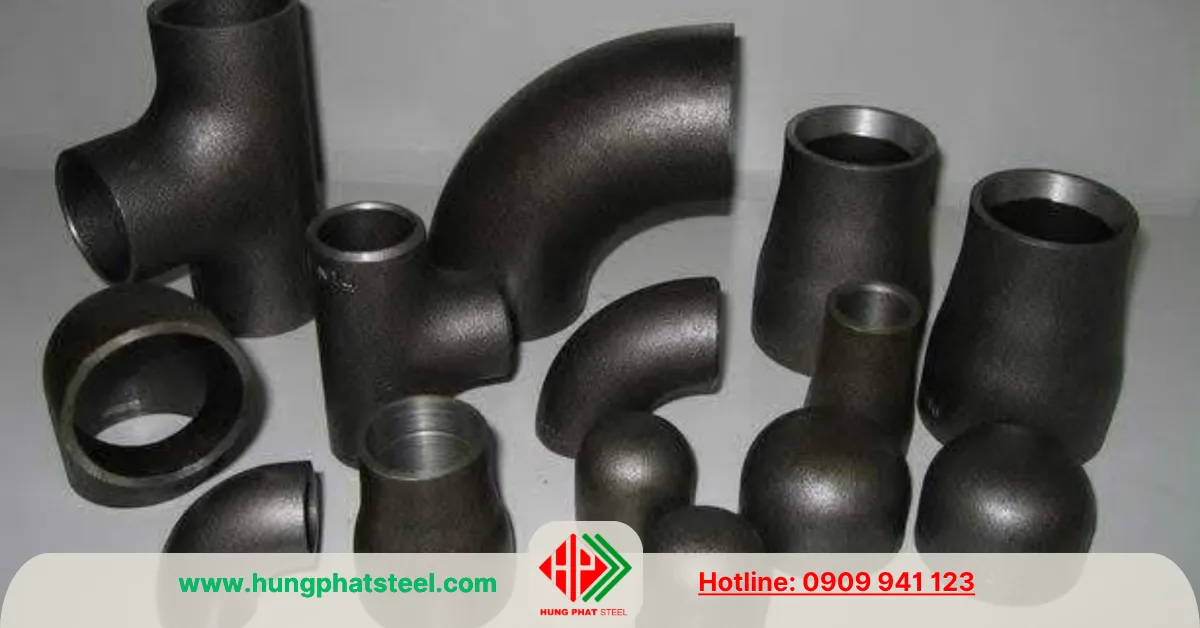

Phụ kiện ASTM A234 đen

Đây là loại phổ biến nhất trên thị trường.

Đặc điểm:

• Bề mặt thép màu đen sau quá trình cán hoặc xử lý nhiệt.
• Giá thành thấp.
• Thường sử dụng trong nhà máy, hệ thống kín hoặc sẽ được sơn chống gỉ sau khi lắp đặt.

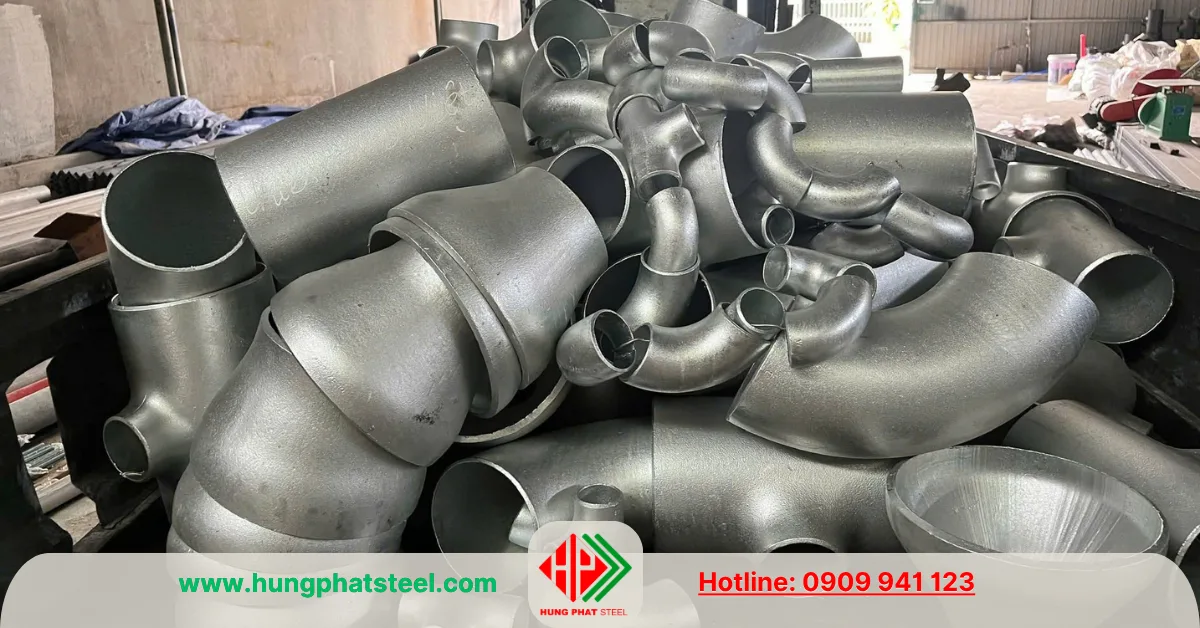

Phụ kiện ASTM mạ kẽm

Sau khi sản xuất, phụ kiện được mạ kẽm nhúng nóng hoặc mạ điện nhằm tăng khả năng chống ăn mòn.

Ưu điểm:

• Chống oxy hóa tốt.
• Phù hợp môi trường ngoài trời.
• Thích hợp cho hệ thống cấp nước, PCCC, nhà xưởng và khu vực ven biển.
• Tăng tuổi thọ sử dụng.

Xem tiếp giá bán của Phụ kiện hàn mạ kẽm tại đây

Phân loại theo độ dày (Schedule)

Độ dày thành phụ kiện được sản xuất đồng bộ với đường ống để đảm bảo khả năng chịu áp lực.

Các Schedule phổ biến gồm:

• SCH10
• SCH20
• SCH30
• SCH40
• STD
• SCH60
• XS
• SCH80
• SCH100
• SCH120
• SCH140
• SCH160
• XXS

Trong đó, thị trường Việt Nam sử dụng nhiều nhất là:

• SCH20: Áp lực trung bình.
• SCH40: Tiêu chuẩn phổ biến cho công nghiệp và PCCC.
• SCH80: Áp lực cao.
• SCH160: Hệ thống áp lực rất lớn.

Tham khảo thêm: phụ kiện hàn SCH40

Phân loại theo khả năng chịu áp lực

Tùy theo độ dày và vật liệu, phụ kiện ASTM A234 được sử dụng trong nhiều cấp áp lực khác nhau.

Có thể chia thành:

• Hệ thống áp lực thấp.
• Hệ thống áp lực trung bình.
• Hệ thống áp lực cao.
• Hệ thống nhiệt độ cao.
• Hệ thống hơi nước.
• Hệ thống dầu khí.
• Hệ thống hóa chất.
• Hệ thống nhà máy nhiệt điện.

Việc lựa chọn cấp áp lực cần đồng bộ với đường ống và tiêu chuẩn thiết kế nhằm đảm bảo an toàn khi vận hành.

Các thương hiệu và xuất xứ phụ kiện ASTM A234

Hiện nay, phụ kiện ASTM A234 tại Việt Nam chủ yếu được nhập khẩu từ nhiều quốc gia có ngành công nghiệp thép phát triển.

Hàng Việt Nam

Hiện Việt Nam đã có các đơn vị sản xuất được phụ kiện hàn ASTM A234, tiêu biểu có thể kể đến là:

• Phụ kiện hàn của VIFICO
• Phụ kiện hàn của Jinil Bend Vina
• Phụ kiện hàn của FKK

Hàng Trung Quốc

Đây là nguồn hàng phổ biến nhất.

Ưu điểm:

• Giá thành cạnh tranh.
• Đầy đủ kích thước từ DN15 đến DN1200.
• Nguồn cung lớn.
• Có đầy đủ CO, CQ theo yêu cầu.

Thương hiệu

• Shanxi
• Jianzhi
• Phụ kiện hàn Cangzhou Huaye

Hàng Hàn Quốc

Được đánh giá cao về chất lượng gia công và độ chính xác.

Thường sử dụng cho:

• Nhà máy điện.
• Dầu khí.
• Hóa chất.
• Công trình xuất khẩu.

Hàng Nhật Bản

Có chất lượng rất cao, cơ tính ổn định và tuổi thọ lớn.

Được sử dụng trong:

• Nhà máy nhiệt điện.
• Nhà máy lọc dầu.
• Dự án EPC.
• Công trình có tiêu chuẩn quốc tế.

Hàng Châu Âu

Bao gồm các sản phẩm nhập khẩu từ:

• Đức.
• Ý.
• Tây Ban Nha.

Ưu điểm:

• Độ chính xác cao.
• Chứng chỉ đầy đủ.
• Đáp ứng các dự án quốc tế.

Hàng Ấn Độ

Là một trong những quốc gia xuất khẩu phụ kiện ASTM A234 lớn trên thế giới.

Ưu điểm:

• Giá hợp lý.
• Chất lượng ổn định.
• Đa dạng chủng loại.

Ưu điểm của phụ kiện ASTM A234

Khả năng chịu áp lực cao

Được sản xuất theo tiêu chuẩn ASTM nghiêm ngặt, phụ kiện A234 có khả năng làm việc trong các hệ thống áp lực cao và vận hành liên tục mà vẫn đảm bảo độ an toàn.

Dễ hàn và lắp đặt

Phụ kiện ASTM A234 có thành phần vật liệu phù hợp cho phương pháp hàn đối đầu (Butt Weld), tạo mối hàn chắc chắn, kín khít và có độ bền cao.

Độ bền cơ học tốt

Sản phẩm có giới hạn bền kéo, giới hạn chảy và độ dẻo cao, giúp hạn chế biến dạng khi chịu tải hoặc rung động trong quá trình sử dụng.

Tuổi thọ sử dụng lâu dài

Sau khi sơn chống gỉ hoặc mạ bảo vệ theo yêu cầu, phụ kiện ASTM A234 có khả năng làm việc bền bỉ trong nhiều năm, kể cả trong môi trường công nghiệp.

Tính đồng bộ cao

Tiêu chuẩn ASTM A234 được áp dụng rộng rãi trên toàn thế giới nên dễ dàng kết hợp với các loại ống thép theo tiêu chuẩn ASTM A53, ASTM A106, API 5L và nhiều tiêu chuẩn quốc tế khác.

Ứng dụng của phụ kiện ASTM A234

Nhờ chất lượng ổn định và khả năng chịu áp lực tốt, phụ kiện ASTM A234 được ứng dụng trong nhiều lĩnh vực như:

• Hệ thống đường ống dẫn dầu và khí.
• Nhà máy nhiệt điện, thủy điện.
• Nhà máy hóa chất và phân bón.
• Nhà máy xi măng và luyện kim.
• Hệ thống cấp thoát nước công nghiệp.
• Hệ thống phòng cháy chữa cháy (PCCC).
• Nhà máy chế biến thực phẩm và đồ uống.
• Công trình đóng tàu và hàng hải.
• Các dự án cơ điện (M&E).
• Hệ thống hơi nước và khí nén.

Cách lựa chọn phụ kiện ASTM A234 phù hợp

Để đảm bảo hiệu quả sử dụng, cần lưu ý một số yếu tố sau:

• Chọn đúng đường kính danh nghĩa (DN hoặc NPS).
• Lựa chọn đúng độ dày Schedule tương ứng với đường ống.
• Kiểm tra mác vật liệu như ASTM A234 WPB hoặc các cấp vật liệu khác theo yêu cầu thiết kế.
• Yêu cầu đầy đủ chứng từ CO, CQ đối với các dự án và công trình.
• Lựa chọn nhà cung cấp uy tín để đảm bảo chất lượng và nguồn gốc sản phẩm.

Đơn vị cung cấp phụ kiện ASTM A234 uy tín

Thép Hùng Phát là đơn vị chuyên phân phối các loại phụ kiện đường ống theo tiêu chuẩn ASTM với đầy đủ quy cách từ DN15 đến DN600 và nhiều cấp độ dày như SCH20, SCH40, SCH80, SCH160.

Danh mục sản phẩm bao gồm:

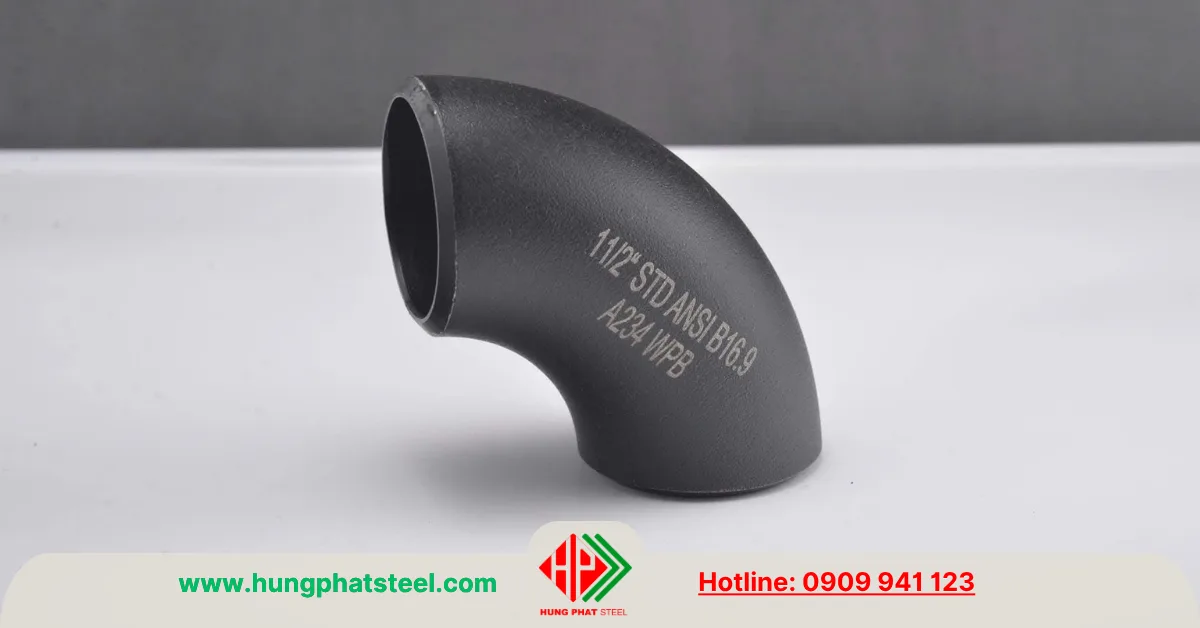

• Co hàn 45°, 90°, 180°.

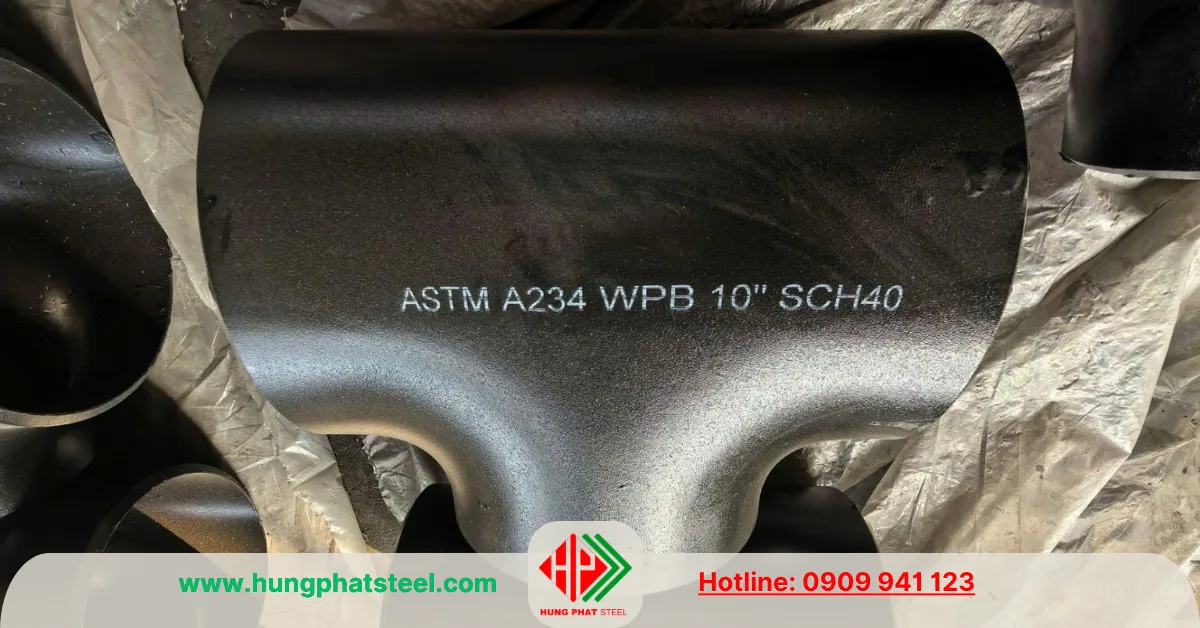

• Tê hàn đều và tê hàn giảm.

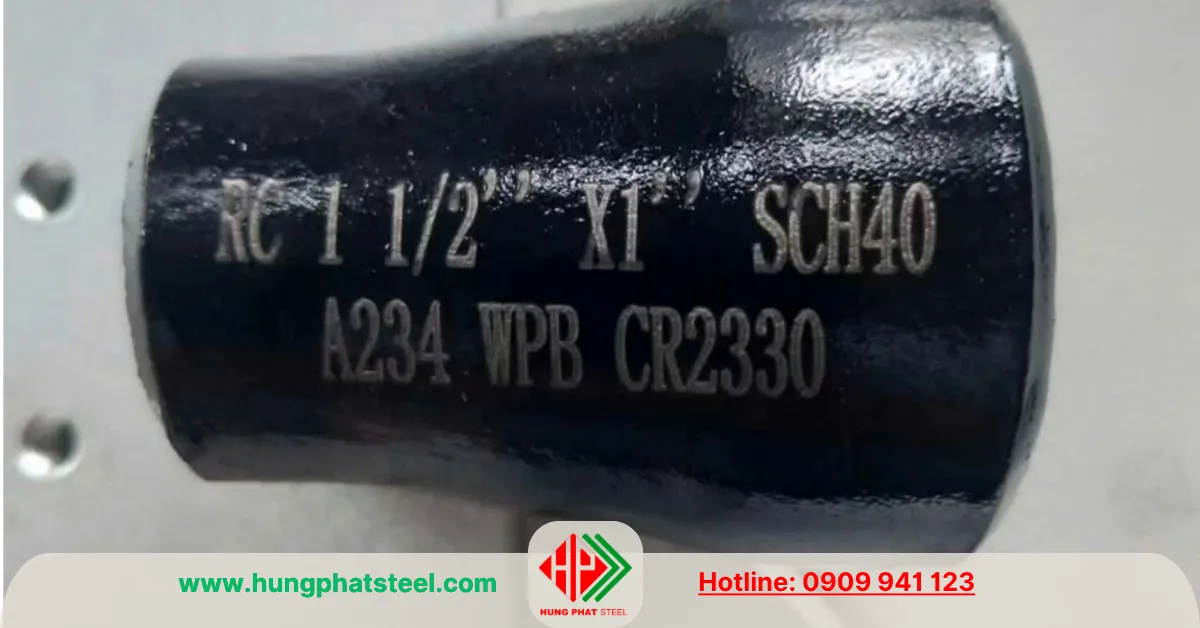

• Côn thu đồng tâm và lệch tâm.

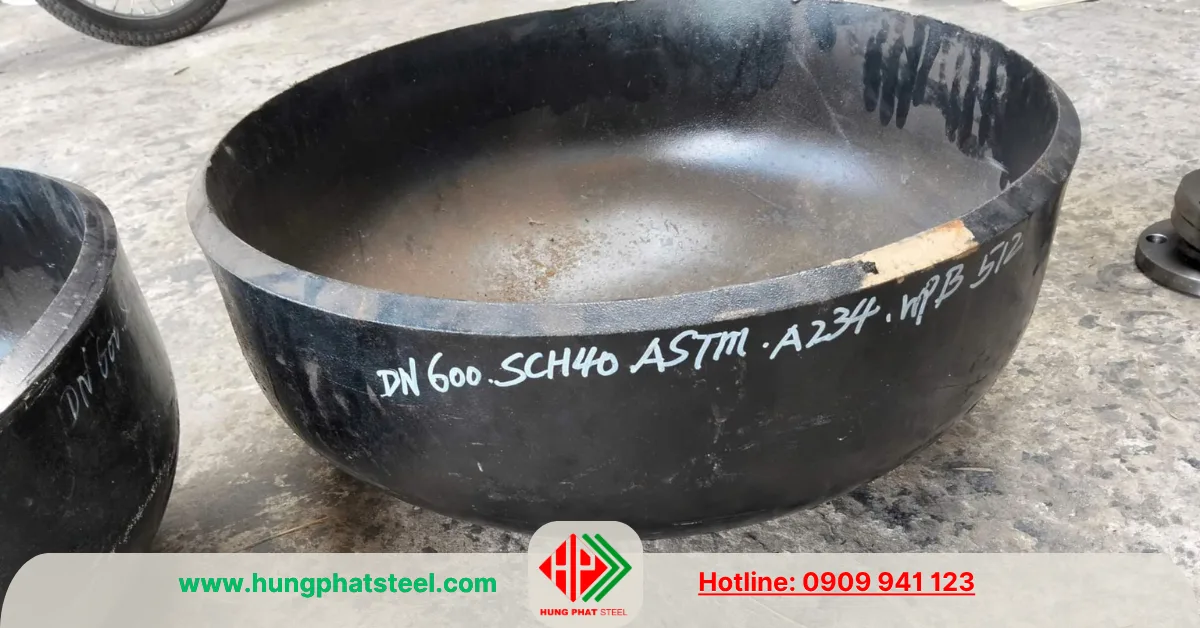

• Chỏm cầu hàn.
• Mặt bích thép.
• Các phụ kiện hàn theo bản vẽ.

Khi mua hàng tại Thép Hùng Phát, khách hàng được cam kết:

• Sản phẩm đúng tiêu chuẩn ASTM A234.
• Đầy đủ CO, CQ theo yêu cầu.
• Đa dạng kích thước và độ dày.
• Hàng luôn sẵn kho với số lượng lớn.
• Báo giá cạnh tranh, hỗ trợ chiết khấu cho nhà thầu và đại lý.
• Giao hàng nhanh trên toàn quốc.

Kết luận

Phụ kiện ASTM A234 là lựa chọn lý tưởng cho các hệ thống đường ống yêu cầu độ bền, khả năng chịu áp lực và độ an toàn cao. Với nhiều chủng loại, quy cách đa dạng và khả năng tương thích với các tiêu chuẩn đường ống quốc tế, sản phẩm được ứng dụng rộng rãi trong hầu hết các ngành công nghiệp hiện nay.

Để đảm bảo chất lượng công trình và hiệu quả vận hành lâu dài, khách hàng nên lựa chọn phụ kiện ASTM A234 từ những nhà cung cấp uy tín như Thép Hùng Phát, nơi cung cấp đầy đủ các dòng phụ kiện hàn tiêu chuẩn với chất lượng ổn định, giá thành hợp lý và dịch vụ chuyên nghiệp.
