Dung Sai Đường Kính Ống Thép Là Gì? Tiêu Chuẩn Và Cách Kiểm Tra

Dung sai đường kính ống thép là khoảng chênh lệch cho phép giữa kích thước thực tế của ống và kích thước danh nghĩa ghi trên catalogue hoặc hợp đồng mua bán. Không có ống thép nào sản xuất ra đạt chính xác tuyệt đối 100% theo số liệu danh nghĩa — mọi tiêu chuẩn kỹ thuật (ASTM, API 5L, TCVN, JIS) đều quy định một khoảng sai số chấp nhận được, và ống thép chỉ đạt chuẩn khi nằm trong khoảng dung sai đó.

Hiểu đúng dung sai giúp người mua phân biệt giữa “ống thép đạt chuẩn có sai số nhỏ tự nhiên” và “ống thép thiếu ly, kém chất lượng” — hai tình huống dễ bị nhầm lẫn nếu chỉ đo bằng mắt hoặc thước thông thường. Bài viết dưới đây giải thích dung sai đường kính, độ dày, độ tròn theo các tiêu chuẩn phổ biến và cách kiểm tra thực tế khi nhận hàng.

Dung sai là gì và vì sao ống thép luôn có sai số

Trong quá trình cán, kéo hoặc xuyên ép phôi thép thành ống, các yếu tố như nhiệt độ không đồng đều, độ mòn khuôn, rung động thiết bị luôn tạo ra sai lệch nhỏ so với kích thước lý thuyết. Dung sai là cách các tiêu chuẩn kỹ thuật thừa nhận thực tế này và quy định rõ mức sai lệch tối đa được phép, để đảm bảo ống vẫn lắp ráp được với phụ kiện, van, mặt bích theo đúng quy cách.

Có ba loại dung sai chính cần phân biệt trên ống thép:

• Dung sai đường kính ngoài (OD): sai lệch cho phép giữa đường kính ngoài thực tế và đường kính danh nghĩa.
• Dung sai độ dày thành ống: sai lệch cho phép về độ dày so với giá trị SCH danh nghĩa.
• Dung sai độ tròn (ovality): mức chênh lệch cho phép giữa đường kính lớn nhất và nhỏ nhất đo tại cùng một mặt cắt ngang (ống không tròn tuyệt đối).

Dung sai đường kính theo tiêu chuẩn API 5L

Tiêu chuẩn API 5L (áp dụng phổ biến cho ống thép dẫn dầu khí, ống đúc/hàn công nghiệp) quy định mức dung sai theo từng dải đường kính:

D = đường kính ngoài danh nghĩa (mm). Ví dụ ống OD 219mm: dung sai thân ống = ±0,0075 × 219 ≈ ±1,64mm.

Về độ tròn, API 5L quy định dung sai thân ống ≤0,015D và đầu ống ≤0,01D đối với dải OD từ 60,3mm đến 610mm — đầu ống luôn có yêu cầu chặt hơn thân ống vì đây là vị trí cần khớp chính xác khi hàn nối hoặc lắp mặt bích.

Dung sai theo tiêu chuẩn ASTM A106 và TCVN 1656

Tiêu chuẩn ASTM A106 (ống thép đúc dẫn hơi, dẫn khí nhiệt độ cao) quy định dung sai riêng cho đường kính ngoài, độ dày thành ống và chiều dài — mức dung sai cụ thể phụ thuộc vào dải kích thước và phương pháp sản xuất (đúc liền mạch có dung sai chặt hơn ống hàn ở cùng kích thước).

Tại Việt Nam, TCVN 1656 là tiêu chuẩn quy định kích thước và dung sai cho ống thép, thường được đối chiếu song song với ASTM/JIS khi kiểm tra hàng nhập khẩu hoặc sản xuất trong nước.

Với ống thép đúc qua công đoạn cán tinh (precision rolling), dung sai thực tế đạt được thường chỉ khoảng ±0,5–1%, chặt hơn đáng kể so với mức tối thiểu quy định trong tiêu chuẩn — đây là lý do ống thép đúc từ các nhà máy uy tín có giá cao hơn dù cùng ghi nhận đạt chuẩn ASTM.

Vì sao hiểu dung sai giúp tránh mua nhầm ống thép thiếu ly

“Thiếu ly” là cách gọi dân dã chỉ tình trạng ống thép có độ dày thực tế thấp hơn đáng kể so với thông số công bố — vượt quá mức dung sai cho phép của tiêu chuẩn, chứ không phải sai số tự nhiên trong khoảng chấp nhận được.

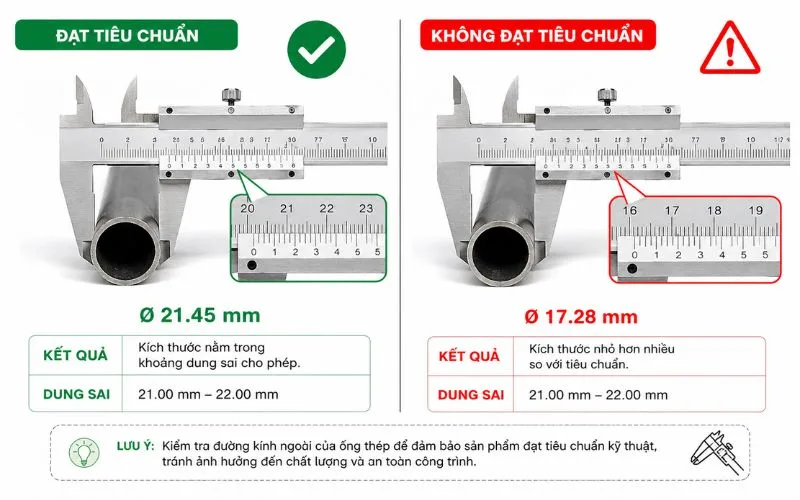

Phân biệt hai trường hợp:

• Sai số trong dung sai (bình thường): ống OD 114mm đo thực tế 113,2–114,8mm (theo API 5L) vẫn đạt chuẩn, không phải lỗi.
• Thiếu ly (vượt dung sai): ống ghi độ dày 4mm nhưng đo thực tế chỉ 3,4–3,5mm — vượt xa mức dung sai cho phép của bất kỳ tiêu chuẩn nào, đây mới là dấu hiệu hàng kém chất lượng hoặc gian lận thương mại.

Nhầm lẫn phổ biến nhất là coi mọi sai số đo được là “gian lận” — trong khi một phần chênh lệch nhỏ là đặc tính tự nhiên của quy trình sản xuất và đã được các tiêu chuẩn kỹ thuật tính toán, quy định rõ trong dung sai cho phép.

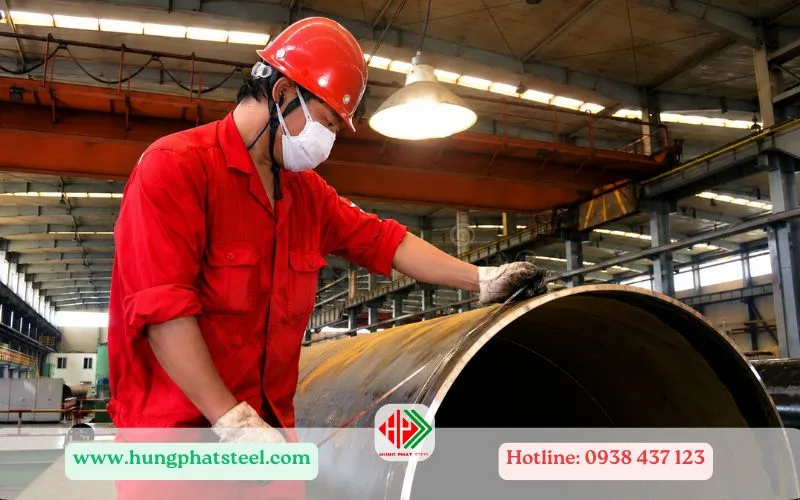

Cách kiểm tra dung sai ống thép khi nhận hàng

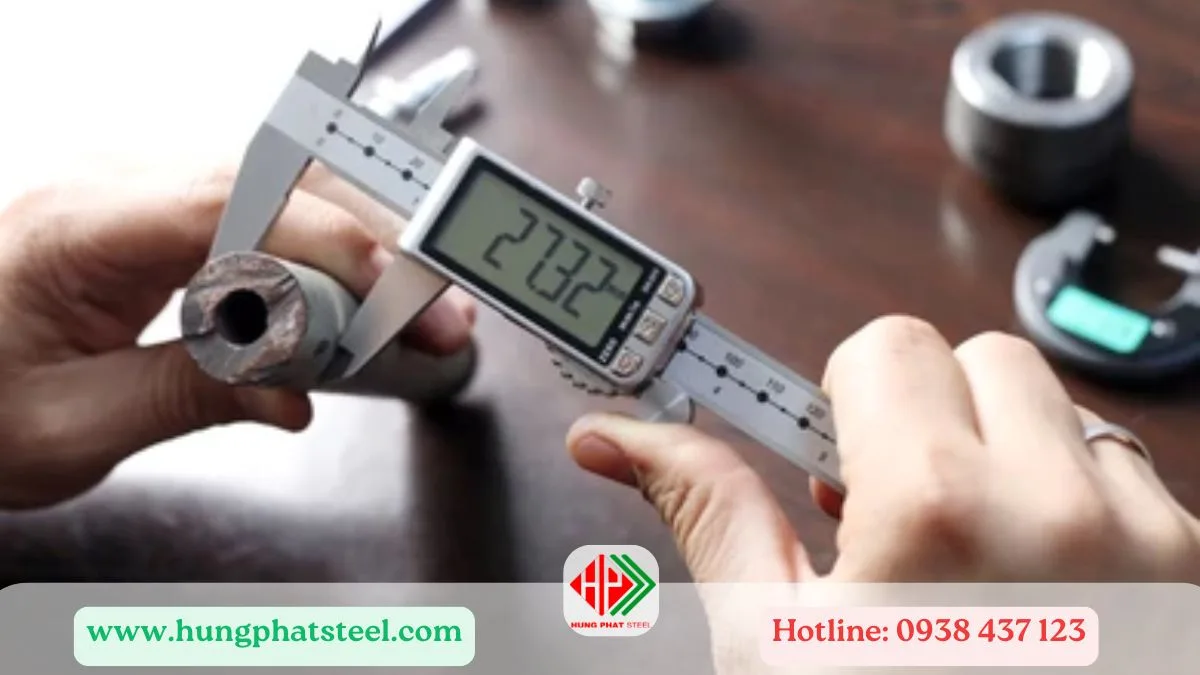

1. Đo đường kính ngoài tại ít nhất 2–3 vị trí khác nhau dọc theo ống bằng thước cặp hoặc thước kẹp chuyên dụng, không chỉ đo một điểm.
2. Đo độ dày thành ống tại nhiều điểm quanh chu vi để kiểm tra độ đồng đều, không chỉ đo một phía.
3. Đối chiếu số liệu đo được với dải dung sai của tiêu chuẩn ghi trên CO/CQ (ASTM, API 5L, TCVN…) thay vì so với một con số cố định duy nhất.
4. Yêu cầu nhà cung cấp xuất trình chứng chỉ CO/CQ có ghi rõ tiêu chuẩn áp dụng và kết quả kiểm định thực tế của lô hàng, không chỉ dán nhãn theo tên tiêu chuẩn.

Với các dự án yêu cầu kỹ thuật nghiêm ngặt (dầu khí, hóa chất, PCCC), nên yêu cầu biên bản nghiệm thu kích thước theo mẫu ngẫu nhiên (random sampling) thay vì chỉ tin vào catalogue.
