Cách Đọc Ký Hiệu Thép Xây Dựng Chuẩn TCVN — Giải Mã Mọi Mã Hiệu

Đọc ký hiệu thép xây dựng như thế nào cho chính xác? Một cây thép cốt bê tông in dòng chữ “CB300-V” hay bản vẽ ghi “10Φ20@150” — với người ngoài ngành, đây chỉ là dãy ký tự khó hiểu. Nhưng với kỹ sư và nhà thầu, mỗi ký tự trong đó xác định chính xác mác thép, cường độ chịu lực và cách bố trí cốt thép. Đọc sai một ký hiệu, công trình có thể dùng nhầm loại thép cường độ thấp cho hạng mục cần chịu lực cao — hậu quả là phải tháo dỡ, thi công lại, đội chi phí đáng kể.

Bài viết này giải mã cách đọc ký hiệu thép theo tiêu chuẩn TCVN hiện hành, đối chiếu với các tiêu chuẩn quốc tế thường gặp khi nhập khẩu vật tư, và chỉ ra lỗi đọc sai phổ biến nhất trên công trường.

Tiêu chuẩn TCVN nào quy định ký hiệu thép xây dựng

Ký hiệu thép xây dựng tại Việt Nam không nằm trong 1 tiêu chuẩn duy nhất mà trải theo từng nhóm sản phẩm:

Một điểm cần lưu ý khi tra cứu: nhiều tài liệu và bài viết trên mạng vẫn ghi “TCVN 1651-2:2008” — đây là số hiệu đã lỗi thời. Bản 2008 là phiên bản gộp đã bị thay thế bởi TCVN 1651-1:2018 và TCVN 1651-2:2018 tách riêng theo loại thép tròn trơn và thanh vằn. Khi tra cứu hoặc trích dẫn trong hồ sơ kỹ thuật, nên dùng đúng số hiệu 2018.

Cấu trúc ký hiệu thép cốt bê tông theo TCVN 1651-2:2018

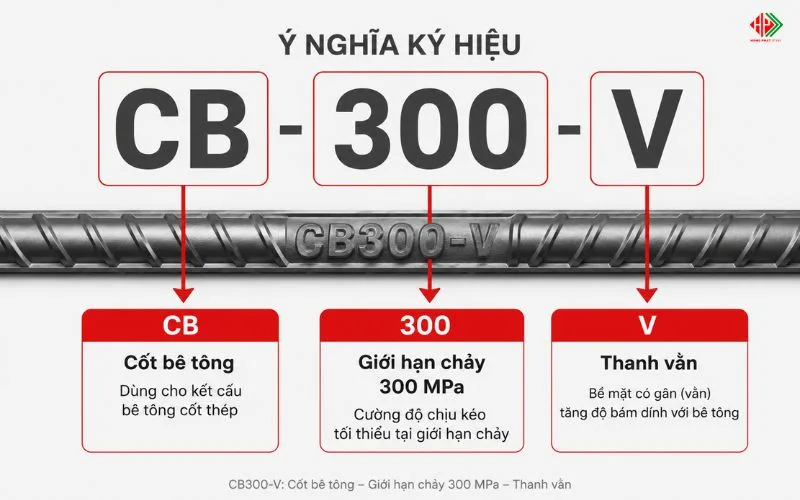

Ký hiệu thép cốt bê tông phổ biến nhất trên thị trường có dạng CB300-V, CB400-V, CB500-V. Mỗi phần trong ký hiệu mang một ý nghĩa riêng:

• CB: viết tắt của “Cốt Bê tông” — xác nhận đây là thép dùng làm cốt cho kết cấu bê tông cốt thép.
• Số (300 / 400 / 500 / 600): giới hạn chảy trên tối thiểu của thép, tính theo đơn vị MPa (megapascal). Số càng cao, thép càng chịu được lực kéo lớn hơn trước khi biến dạng.
• Chữ cuối (V hoặc T): V là thép thanh vằn (có gân nổi trên bề mặt, tăng độ bám dính với bê tông), T là thép tròn trơn.

Bên cạnh ký hiệu mác thép, đường kính danh nghĩa được ghi riêng bằng D hoặc ký hiệu Φ (đọc là “phi”), ví dụ D10 hoặc Φ10 nghĩa là đường kính danh nghĩa 10mm. Đây là lý do dân công trình hay gọi tắt “sắt phi 10”, “sắt phi 12” thay vì đọc đầy đủ mác thép.

Ký hiệu bố trí thép trên bản vẽ kết cấu

Ngoài ký hiệu trên thân cây thép, bản vẽ kỹ thuật còn dùng ký hiệu riêng để mô tả cách bố trí cốt thép, theo TCVN 4613:2012. Dạng phổ biến nhất là: 10Φ20@150

Đọc là: 10 thanh thép, đường kính danh nghĩa 20mm, khoảng cách tim-tim giữa các thanh là 150mm. Hiểu đúng ký hiệu này quan trọng không kém việc hiểu mác thép — đọc nhầm khoảng cách bố trí cũng ảnh hưởng trực tiếp đến khả năng chịu lực của cấu kiện.

So sánh ký hiệu TCVN với các tiêu chuẩn quốc tế thường gặp

Nhiều công trình tại Việt Nam dùng thép nhập khẩu hoặc đối chiếu vật tư theo tiêu chuẩn nước ngoài. Bảng dưới đây so sánh cách đặt ký hiệu giữa TCVN và 3 tiêu chuẩn phổ biến nhất trong ngành xây dựng:

Điểm cần đặc biệt lưu ý: TCVN, JIS và GB đều dùng đơn vị MPa (hoặc N/mm² tương đương) nên các mác thép có số hiệu gần nhau thường có cường độ tương đương — ví dụ CB300 gần tương đương SD295 theo cường độ chịu lực. Nhưng ASTM dùng đơn vị ksi, hoàn toàn khác thang đo. Grade 60 của ASTM tương đương khoảng 420 MPa — không được suy diễn trực tiếp “Grade 60 = 60 MPa” vì đây là hai đơn vị khác nhau.

Lỗi sai khi đọc ký hiệu thép xây dựng thường gặp trên công trường

Hai lỗi phổ biến nhất khi làm việc với ký hiệu thép trong thực tế thi công:

1. Nhầm mác thép cường độ thấp vào hạng mục cần cường độ cao. Đọc ẩu hoặc bỏ qua số hiệu (CB300 thay vì CB400/CB500 theo yêu cầu thiết kế) dẫn đến cấu kiện không đạt khả năng chịu lực tính toán — phát hiện muộn phải tháo dỡ và thi công lại.
2. Quy đổi sai đơn vị giữa các tiêu chuẩn khác nhau. Coi số hiệu Grade của ASTM tương đương trực tiếp với MPa như TCVN hoặc GB, dẫn đến chọn nhầm mác thép khi thay thế vật tư nhập khẩu hoặc đối chiếu hồ sơ kỹ thuật giữa các nhà cung cấp.

Để tránh hai lỗi này, nên đối chiếu ký hiệu với chứng chỉ chất lượng (CO/CQ) của nhà cung cấp thay vì chỉ đọc ký hiệu in trên thân thép, đặc biệt với các đơn hàng khối lượng lớn hoặc hạng mục chịu lực chính.

Xem thêm thép cường độ cao.

Ứng dụng thực tế khi làm việc với nhà cung cấp thép

Hiểu đúng ký hiệu giúp việc trao đổi với nhà cung cấp chính xác và nhanh hơn — thay vì mô tả chung chung “sắt phi 10 loại tốt”, có thể chỉ định rõ “thép cốt bê tông CB300-V, D10, theo TCVN 1651-2:2018”. Với các nhóm vật liệu khác như thép hình (thép hình H, I, U, V, C, T) và thép tấm, ký hiệu tiêu chuẩn TCVN 7571 áp dụng theo logic tương tự — xác định rõ mác thép, kích thước tiết diện, và tiêu chuẩn thử nghiệm đi kèm.

Với công trình dùng nguồn vật tư đa dạng (trong nước và nhập khẩu), nên yêu cầu nhà cung cấp ghi rõ cả ký hiệu TCVN lẫn tiêu chuẩn tương đương (JIS/ASTM/GB) trên chứng từ, tránh nhầm lẫn khi đối chiếu hồ sơ nghiệm thu.

Câu hỏi thường gặp khi đọc ký hiệu thép xây dựng

CB300-V và SD295 có phải cùng một loại thép không? Không hoàn toàn giống nhau vì đây là hai tiêu chuẩn khác nhau (TCVN và JIS), nhưng có cường độ chịu lực gần tương đương do cùng dùng đơn vị đo MPa/N-mm². Khi thay thế vật tư, vẫn cần đối chiếu đầy đủ chứng chỉ chất lượng thay vì chỉ dựa vào số hiệu gần giống.

Vì sao không nên quy đổi trực tiếp Grade của ASTM sang MPa? Vì ASTM dùng đơn vị ksi (kilopound trên inch vuông), không phải MPa như TCVN. Grade 60 tương đương khoảng 420 MPa chứ không phải 60 MPa — nhầm lẫn này khá phổ biến khi làm việc với vật tư nhập khẩu từ Mỹ.

Ký hiệu Φ10 và D10 có khác nhau không? Không khác nhau về ý nghĩa — cả hai đều chỉ đường kính danh nghĩa 10mm, chỉ khác cách viết ký hiệu (Φ là ký hiệu toán học “phi”, D là chữ viết tắt “Diameter”). Cách gọi tùy theo thói quen từng đơn vị thiết kế hoặc nhà cung cấp.
