Thép Ray P75

Thép Ray P75 – Đặc điểm, cấu tạo, ứng dụng, tiêu chuẩn và lý do được lựa chọn trong công nghiệp siêu tải trọng

Trong hệ thống đường ray công nghiệp, các loại ray có kích thước lớn như P50, P60, P75 đóng vai trò quan trọng đối với những ngành yêu cầu tải trọng cực lớn và tần suất vận hành liên tục.

Trong số đó, Thép Ray P75 được xem là một trong những loại ray mạnh nhất, nặng nhất và bền nhất, đáp ứng tiêu chuẩn kỹ thuật cho các công trình chịu lực siêu trọng trong khai khoáng, luyện kim, đường sắt công nghiệp, vận tải nặng và hệ thống cổng trục ngoài trời.

Với trọng lượng khoảng 74.4 kg/m, ray P75 đứng đầu trong các dòng ray chuẩn “P-series” về mức độ chịu lực và độ ổn định.

Thép Hùng Phát phân tích đầy đủ về cấu tạo, tiêu chuẩn sản xuất, cơ tính, xuất xứ, ứng dụng, ưu điểm – nhược điểm, và lý do vì sao P75 ngày càng được ưa chuộng trong các dự án công nghiệp lớn.

Mục lục

Thép Ray P75 là gì?

Thép Ray P75 là loại ray công nghiệp nặng có trọng lượng danh nghĩa khoảng 74.4kg mỗi mét. Sản phẩm được nhập khẩu từ Trung Quốc, Nhật Bản, với chất liệu phổ biến nhất là U71Mn. Ray thuộc dòng tiêu chuẩn “P” (theo hình dạng tiết diện dạng nấm thông dụng), chuyên dùng cho:

Đường sắt công nghiệp tải nặng
Các tuyến vận chuyển quặng trong mỏ
Hệ thống vận tải trong nhà máy luyện kim
Đường ray cẩu trục cỡ lớn
Hệ thống ray tại bãi container hoặc bến cảng
Hệ thống vận chuyển than, clinker, xi măng, vật liệu thô

Ray P75 được thiết kế để chịu tải nén lớn, va đập mạnh và điều kiện môi trường khắc nghiệt. Với kích thước to, cánh ray rộng, thân dày và đầu ray cứng, loại ray này đảm bảo độ ổn định cao khi vận hành ở tốc độ lớn hoặc tải trọng cực lớn.

Cấu tạo và thông số kỹ thuật thép Ray P75

Cấu tạo của Thép Ray P75 gồm 3 phần chính:

Đầu ray (rail head) – nơi tiếp xúc trực tiếp với bánh xe, chịu ma sát và mài mòn.
Thân ray (web) – phần trung tâm truyền lực từ đầu ray xuống chân ray.
Chân ray (foot) – phần giữ sự ổn định, chịu lực ép và kết nối với hệ thống kẹp ray hoặc nền móng.

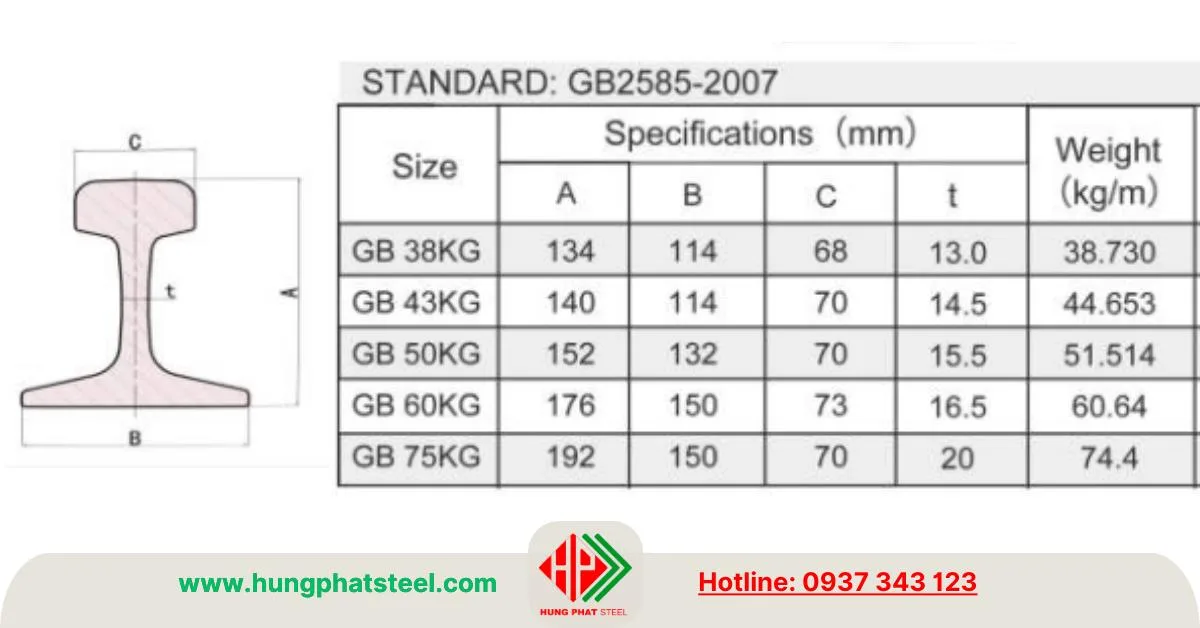

Dưới đây là thông số phổ biến của Ray P75:

Do yêu cầu kỹ thuật khác nhau, từng nhà máy sản xuất có thể điều chỉnh dung sai cho phù hợp.

Bảng giá tham khảo cho thép ray P75

Loại / Tình trạng	Đơn giá tham khảo (VNĐ/kg)	Ghi chú / Quy cách
P75 – hàng đen (ray carbon thông thường)	18.000 – 20.000 VNĐ/kg	Ray tiêu chuẩn, dùng trong nhà máy, kho bãi, công nghiệp nặng
P75 – hàng nhúng kẽm / xử lý bề mặt chống gỉ	~ 20.000 – 22.500 VNĐ/kg	Thêm chi phí mạ kẽm / xử lý chống ăn mòn, phù hợp môi trường ẩm, ngoài trời, biển

Các sản phẩm tương tự:

Ưu điểm của thép ray P75

Chịu tải nặng vượt trội: Với trọng lượng 75kg/m, P75 có độ cứng và độ bền cao nhất trong các dạng ray tiêu chuẩn công nghiệp.
Chống mài mòn tốt: Bề mặt dày và cứng giúp giảm hao mòn do ma sát bánh xe.
Độ ổn định cao: Chân ray rộng, thân ray dày → Ít bị cong vênh, không bị lệch khi tải đè ngang.
Tuổi thọ dài: Một hệ ray P75 có thể sử dụng hàng chục năm, nhất là khi bảo trì đúng kỹ thuật.
Ít phải thay thế: Do độ bền cao, giúp tiết kiệm chi phí vận hành và bảo dưỡng.

Phân loại thép Ray P75 thông dụng

Thép ray P75 là loại ray công nghiệp nặng, được sử dụng trong các môi trường chịu lực lớn như mỏ khai khoáng, luyện kim, bãi container và hệ thống đường sắt chuyên dụng. Để phù hợp với từng nhu cầu thực tế, P75 được phân loại theo bề mặt xử lý và nguồn gốc xuất xứ như sau:

1/Phân loại thép ray P75 theo bề mặt

Thép ray P75 hàng đen (ray carbon nguyên bản)

Đặc điểm: Là loại ray tiêu chuẩn, bề mặt không phủ kẽm. Được cán nóng trực tiếp từ phôi thép → có màu thép đen tự nhiên. Phù hợp môi trường trong nhà, nhà máy, khu vực ít bị ăn mòn. Giá thành thấp hơn so với ray đã xử lý bề mặt. Dễ gia công, cắt, hàn và lắp đặt.
Ứng dụng: Nhà máy xi măng Nhà máy thép Hệ thống xe goòng trong mỏ Đường ray vận hành nội bộ

Thép ray P75 nhúng kẽm theo yêu cầu (mạ kẽm nóng)

Đặc điểm: Ray được nhúng kẽm nóng sau sản xuất để tăng khả năng chống gỉ. Lớp kẽm bảo vệ giúp ray chịu được môi trường ăn mòn cao. Màu sáng bạc, bề mặt cứng, bền hơn hàng đen. Giá thành cao hơn do chi phí mạ và xử lý bề mặt.
Ưu điểm: Chống oxy hóa vượt trội Tuổi thọ dài hơn trong môi trường ngoài trời Giảm chi phí bảo trì – bảo dưỡng
Ứng dụng: Cảng biển, bãi container Nhà máy hóa chất Khu vực ẩm ướt hoặc mưa nhiều Công trình ngoài trời yêu cầu bền bỉ

2/Phân loại thép ray P75 theo xuất xứ

Thép ray P75 hàng Trung Quốc

Đặc điểm: Nguồn cung lớn nhất trên thị trường Việt Nam. Giá thành tốt, dễ nhập hàng, thời gian giao nhanh. Sản phẩm đa dạng từ nhiều nhà máy luyện kim lớn. Chất lượng ổn định, phù hợp hầu hết ứng dụng công nghiệp.
Ưu điểm: Giá cạnh tranh Sẵn hàng số lượng lớn Nhiều lựa chọn mác thép và kích thước Đây là nguồn được sử dụng phổ biến nhất trong các dự án đường ray công nghiệp.

Thép ray P75 hàng Nhật Bản

Đặc điểm: Chất lượng thép rất cao, công nghệ luyện kim tiên tiến. Độ cứng và độ đồng đều của ray vượt trội. Ít tạp chất, độ tinh khiết kim loại cao. Tuổi thọ dài, phù hợp môi trường vận hành khắc nghiệt.
Ứng dụng: Nhà máy luyện kim. Cảng biển có thiết bị nặng. Hệ thống xe goòng tải lớn chạy liên tục
Ưu điểm: Độ bền – độ cứng – khả năng chống mài mòn tốt nhất Hoạt động ổn định trong mọi điều kiện
Nhược điểm: giá thành cao, thời gian nhập hàng lâu hơn.

Thép ray P75 hàng Việt Nam

Đặc điểm: Hiện tại Việt Nam chưa sản xuất ray P75 theo tiêu chuẩn công nghiệp. Toàn bộ ray P75 trên thị trường đều là hàng nhập khẩu. Một số doanh nghiệp có thể gia công phụ kiện hoặc xử lý bề mặt tại Việt Nam, nhưng ray nguyên bản vẫn là hàng nhập.
Ưu điểm: Chất lượng phụ thuộc hoàn toàn nhà sản xuất gốc (Trung Quốc, Nhật, Nga, châu Âu). Người dùng có thể chọn hàng nhập phù hợp ngân sách và yêu cầu kỹ thuật.

Thành phần hóa học của thép ray P75

Thép ray P75 thường được sản xuất từ thép carbon – mangan cường độ cao, một số mác phổ biến:

U71Mn
U75V
Thép hợp kim thấp chịu mài mòn cao

Thành phần điển hình:

Nguyên tố	Hàm lượng (%)
C (Carbon)	0,65 – 0,80
Mn (Mangan)	0,80 – 1,30
Si (Silicon)	0,40 – 0,75
P ≤	0,035
S ≤	0,040
Cr / Ni / Cu	≤ 0,30 (tùy loại)

Ý nghĩa:

Carbon cao → tạo độ cứng và khả năng chống mài mòn vượt trội.
Mangan cao → tăng độ bền và độ dai va đập.
Silicon → tăng độ đàn hồi và khả năng chịu uốn.

Thép ray P75 thường có độ cứng cao hơn các dòng P50 – P60, giúp nó thích hợp cho tải trọng cực nặng và điều kiện hoạt động khắc nghiệt.

Cơ tính (Mechanical Properties) của P75

Để đáp ứng tải trọng lớn, ray P75 phải đạt các tiêu chí:

Cơ tính	Giá trị tiêu chuẩn
Giới hạn bền kéo	≥ 950 MPa
Giới hạn chảy	≥ 600 MPa
Độ giãn dài	≥ 8%
Độ cứng bề mặt	280 – 390 HB
Độ dai va đập	Không nứt khi thử rơi nặng
Độ bền mài mòn	Rất cao

Nhờ cơ tính vượt trội, ray P75 có thể hoạt động trong môi trường:

Xe nặng 10–80 tấn chạy liên tục
Đập tải lớn từ vật liệu rơi
Nhiệt độ cao tại nhà máy luyện kim
Bụi mài mòn và rung động mạnh trong mỏ đá

Tiêu chuẩn sản xuất thép ray P75

Ray P75 được sản xuất theo nhiều tiêu chuẩn quốc tế khác nhau:

Tiêu chuẩn Trung Quốc

GB/T 11264 hoặc GB 2585
Áp dụng cho các loại ray P43, P50, P60, P65, P75

Tiêu chuẩn Nga – CIS (GOST)

GOST 8165 hoặc GOST 16210
Được sử dụng trong đường sắt tải nặng và công nghiệp khai khoáng

Tiêu chuẩn Châu Âu (EN)

EN 13674 hoặc tiêu chuẩn tương đương đường ray cỡ lớn
Dung sai nghiêm ngặt, thép sạch, độ cứng cao

Tiêu chuẩn Nhật Bản

JIS E1101 hoặc JIS E1113
Thép tinh luyện kỹ thuật cao, tuổi thọ lớn

Tất cả tiêu chuẩn đều yêu cầu kiểm định nghiêm ngặt về:

Thành phần hóa học
Độ bền kéo – uốn – va đập
Độ phẳng, độ thẳng
Chất lượng bề mặt
Kiểm tra siêu âm (UT)

Thép Ray P75 là loại ray công nghiệp nặng có khả năng chịu lực cực lớn, thích hợp cho môi trường vận tải mạnh, tải trọng lớn và tần suất hoạt động liên tục

Bảng so sánh thép ray P75 và P60

Tiêu chí so sánh	Ray P60	Ray P75
Trọng lượng danh nghĩa	~ 60.64 kg/m	~ 74.40 kg/m
Cấu tạo thép	Thép carbon – mangan (U71Mn hoặc tương đương)	Thép carbon – mangan cường độ cao, có thể là U71Mn, U75V
Độ bền kéo	≥ 880 MPa	≥ 950 MPa
Giới hạn chảy	≥ 550 MPa	≥ 600 MPa
Độ cứng Brinell (HB)	260 – 340 HB	280 – 390 HB
Khả năng chịu tải	Tải nặng	Tải rất nặng / siêu tải trọng
Độ ổn định khi vận hành	Cao	Rất cao
Độ bền mài mòn	Tốt	Rất tốt, phù hợp vận hành liên tục
Khả năng chống va đập	Tốt	Tốt hơn P60 nhờ lõi thép cứng và thân dày
Môi trường sử dụng phù hợp	Nhà máy, kho bãi, cẩu trục nặng, mỏ vừa	Mỏ lớn, luyện kim, xi măng, cảng biển, container, đường sắt công nghiệp
Tuổi thọ sử dụng	Dài	Rất dài, ít phải thay thế
Yêu cầu nền móng	Trung bình – cao	Rất cao, yêu cầu nền chắc chắn, ổn định tuyệt đối
Mức độ khó thi công	Vừa phải	Khó hơn, do ray nặng và yêu cầu độ chính xác cao
Giá thành	Thấp hơn P75	Cao hơn P60
Đối tượng sử dụng	Hệ thống tải nặng thông thường	Hệ thống tải siêu nặng, vận hành liên tục, độ an toàn cao

Nhận xét tổng quan

P60 – Phù hợp cho tải nặng tiêu chuẩn: Tải trọng lớn nhưng không quá cực nặng. Giá thành vừa phải. Dễ thi công hơn. Dùng trong nhà máy xi măng, kho bãi nặng, cẩu trục tải lớn
P75 – Phù hợp cho tải siêu nặng: Khả năng chịu tải vượt trội. Độ cứng và tuổi thọ cao hơn đáng. kể Dùng cho hệ thống vận hành liên tục 24/7. Lý tưởng trong khai khoáng lớn, luyện kim, cảng biển, container, công nghiệp nặng

Ứng dụng của Thép Ray P75

Nhờ tải trọng lớn và độ bền cao, ray P75 được dùng trong những môi trường khắc nghiệt nhất.

Ngành khai thác khoáng sản

Đường ray xe goòng vận chuyển quặng
Hệ thống vận tải trong mỏ hầm lò
Ray xe chở đá, than, đất đá nặng

Ray P75 phù hợp nhất cho loại hình này vì tải trọng thay đổi liên tục và có nhiều lực tác động mạnh.

Ngành luyện kim – công nghiệp thép

Ray vận chuyển phôi thép
Ray lò nung
Ray nhà máy cán nóng

Ray phải chịu nhiệt và rung động lớn → P75 là lựa chọn tối ưu.

Hệ thống cảng biển & bãi container

Ray cổng trục RTG, RMG
Ray cầu trục bãi container
Ray xe vận tải nặng

Do phải chịu tải cực lớn (từ container hoặc hàng rời), ray P75 có ưu thế vượt trội so với các dòng ray nhỏ hơn.

Ngành xi măng – vật liệu xây dựng

Vận chuyển clinker
Hệ thống ray cấp liệu
Xe goòng vận chuyển đá, cát, gypsum

Ray P75 hạn chế mài mòn và duy trì độ thẳng tốt trong môi trường bụi mài mòn cao.

Đường sắt công nghiệp – đường sắt nội bộ

Tuyến đường sắt chuyên dụng
Đường sắt vận chuyển nội địa trong khu công nghiệp
Tuyến đường tốc độ chậm nhưng tải cao

Ray P75 đảm bảo độ ổn định và tuổi thọ dài trong vận hành.

Quy trình sản xuất thép ray P75

Thép ray P75 là loại ray công nghiệp nặng, đòi hỏi độ bền cao, khả năng chịu tải lớn và chống mài mòn tốt. Vì vậy, quy trình sản xuất của ray P75 được thực hiện theo các bước công nghệ nghiêm ngặt từ luyện kim đến hoàn thiện sản phẩm.

B1. Chuẩn bị nguyên liệu thô

Nguyên liệu sản xuất ray P75 thường là thép carbon – mangan chất lượng cao hoặc thép hợp kim đặc biệt. Các thành phần hóa học phải đáp ứng:

C (0,65 – 0,80%)
Mn (0,80 – 1,30%)
Si (0,40 – 0,75%)
Lượng tạp chất (P, S) thấp để tránh giòn nứt

Nguyên liệu được kiểm tra tạp chất, độ sạch, độ đồng nhất để đảm bảo chất lượng kim loại.

B2. Luyện thép (Melting & Refining)

Thép được nấu chảy trong lò hồ quang điện hoặc lò cao. Sau khi nấu, thép được tinh luyện nhằm:

Loại bỏ tạp chất
Điều chỉnh thành phần hóa học đúng tiêu chuẩn
Tăng độ tinh khiết của kim loại
Kiểm soát tính chất cơ lý của thép

Quá trình tinh luyện đảm bảo thép sau khi cán sẽ có đủ độ bền và độ cứng cần thiết.

B3. Đúc phôi ray (Casting)

Thép lỏng sau khi tinh luyện được đúc thành phôi dạng bloom hoặc billet chuyên dùng để cán ray. Phôi ray phải:

Không rỗ khí
Không nứt
Đạt đúng kích thước
Độ đồng nhất cao

Phôi đạt yêu cầu sẽ đưa vào công đoạn cán nóng.

B4. Cán nóng tạo hình (Hot Rolling)

Đây là công đoạn quan trọng nhất trong sản xuất ray P75.

Phôi thép được nung đạt nhiệt độ 1100–1250°C rồi đưa qua nhiều trục cán liên tiếp để tạo hình chính xác theo tiết diện tiêu chuẩn:

Đầu ray (head) dày, cứng để chống mài mòn
Thân ray (web) chắc chắn để truyền lực
Chân ray (foot) rộng để đảm bảo ổn định

Quá trình cán phải được kiểm soát chặt chẽ để không gây cong vênh hoặc sai lệch hình học.

B5. Xử lý nhiệt (Heat Treatment)

Một số nhà máy áp dụng:

Tôi nước (quenching)
Ram (tempering)
Làm nguội điều khiển (controlled cooling)

Nhằm: Tăng độ cứng bề mặt Tăng độ bền kéo Tăng khả năng chịu uốn và va đập Giảm nguy cơ nứt trong quá trình sử dụng

Ray P75 thường có độ cứng cao hơn các loại ray nhỏ, giúp tăng tuổi thọ trong môi trường tải nặng.

B6. Kiểm tra chất lượng (Inspection)

Mỗi lô ray phải trải qua một loạt kiểm tra:

Kiểm tra kích thước, dung sai
Kiểm tra độ thẳng
Thử kéo – thử uốn – thử độ cứng
Kiểm tra bề mặt (nứt, sứt mẻ, vết cán)
Kiểm tra siêu âm (UT) để phát hiện khuyết tật bên trong

Chỉ những sản phẩm đạt chuẩn mới được phép đóng gói xuất xưởng.

B7. Đóng gói – đánh dấu – vận chuyển

Ray P75 được bó thành từng bó, đánh dấu:

Loại ray
Mác thép
Chiều dài
Lô sản xuất

Sau đó vận chuyển bằng xe mooc, cẩu trục hoặc container chuyên dụng.

Lưu ý quan trọng khi sử dụng thép ray P75

Ray P75 được sử dụng trong môi trường tải nặng, vì vậy quá trình lắp đặt và sử dụng cần tuân thủ các yêu cầu kỹ thuật để đảm bảo an toàn và tối đa hóa tuổi thọ thiết bị.

Lưu ý trong lắp đặt

a. Chuẩn bị nền móng chắc chắn

Nền bê tông hoặc dầm thép phải đủ cường độ
Độ phẳng phải đạt tiêu chuẩn kỹ thuật (±2 mm/m)
Tránh nền bị lún hoặc nghiêng, gây cong ray

Ray P75 rất nặng → yêu cầu nền móng phải hoàn hảo.

b. Sử dụng đúng phụ kiện lắp đặt

Các phụ kiện không thể thiếu:

Dùng phụ kiện không đúng chuẩn sẽ làm giảm tuổi thọ ray.

c. Căn chỉnh độ thẳng và cao độ

Kiểm tra độ thẳng trong suốt quá trình lắp đặt
Dùng shim hoặc nêm để chỉnh sai lệch
Đảm bảo khe co giãn đúng theo tiêu chuẩn

Ray cong → thiết bị di chuyển rung, mòn bánh xe, giảm an toàn.

d. Chừa khe co giãn nhiệt

Ray dài bị giãn nở do nhiệt, cần:

Chừa khoảng hở hợp lý giữa hai đoạn ray
Lắp đúng bản nối để tránh kẹt ray
Tính toán khe hở theo nhiệt độ khu vực

Không chừa khe → ray bị đội lên, dễ gây sự cố nghiêm trọng.

Lưu ý trong quá trình sử dụng

a. Kiểm tra định kỳ

Ray P75 trong công nghiệp nặng phải được kiểm tra:

Mỗi 3 – 6 tháng
Kiểm tra bulong và kẹp ray
Kiểm tra độ thẳng và độ mòn đầu ray

Mòn không đều → cần mài chỉnh hoặc thay thế.

b. Vệ sinh đường ray

Loại bỏ đá vụn, vật liệu rơi
Tránh bám bụi kim loại, đất đá
Giảm nguy cơ trượt hoặc va đập mạnh vào ray

Nhà máy xi măng, mỏ đá, luyện kim nên vệ sinh thường xuyên.

c. Không vận hành quá tải

Ray P75 chịu tải lớn, nhưng vượt tải thường xuyên sẽ gây:

Cong đầu ray
Lún nền
Nứt thân ray
Gãy mối nối

Người vận hành cần tuân thủ đúng tải trọng thiết kế.

d. Bôi trơn hoặc xử lý chống gỉ khi cần

Đặc biệt quan trọng với ray đặt:

Ngoài trời
Gần biển
Môi trường hóa chất
Khu vực mưa nhiều

Ray nhúng kẽm hoặc phủ sơn chống gỉ giúp tăng tuổi thọ đáng kể.

Các phụ kiện đi kèm khi sử dụng Ray P75

Một hệ thống ray hoàn chỉnh không thể thiếu các phụ kiện sau:

Kẹp ray (Rail Clamp / Rail Clip): Cố định ray xuống bản mã, chống xê dịch ngang.
Bản mã (Base Plate): Tăng diện tích tiếp xúc và bảo vệ nền móng.
Bulong – đai ốc cường độ cao: Dùng cấp bền 8.8 → 10.9.
Thanh nối ray (Fish Plate / Joint Bar): Giữ mối nối ổn định, đảm bảo độ thẳng.
Đệm cao su – shim: Giảm chấn, chống rung, cân chỉnh độ cao.
Chặn ray (End Stop): Ngăn xe trượt quá giới hạn.

Mặc dù chi phí đầu tư và thi công cao hơn các dòng ray nhỏ, nhưng hiệu quả lâu dài và độ bền vượt trội giúp ray P75 trở thành lựa chọn an toàn và kinh tế cho các dự án quy mô lớn.

Gọi cho đội ngũ bán hàng của chúng tôi theo các số dưới đây

CÔNG TY CỔ PHẦN THÉP HÙNG PHÁT

Trụ sở : H62 KDC Thới An, Đường Lê Thị Riêng, Phường Thới An, TPHCM

Kho hàng: số 1769 QL1A, P.Tân Thới Hiệp, TPHCM

CN Miền Bắc: KM số 1, đường Phan Trọng Tuệ, Thanh Trì, HN

Mô tả
