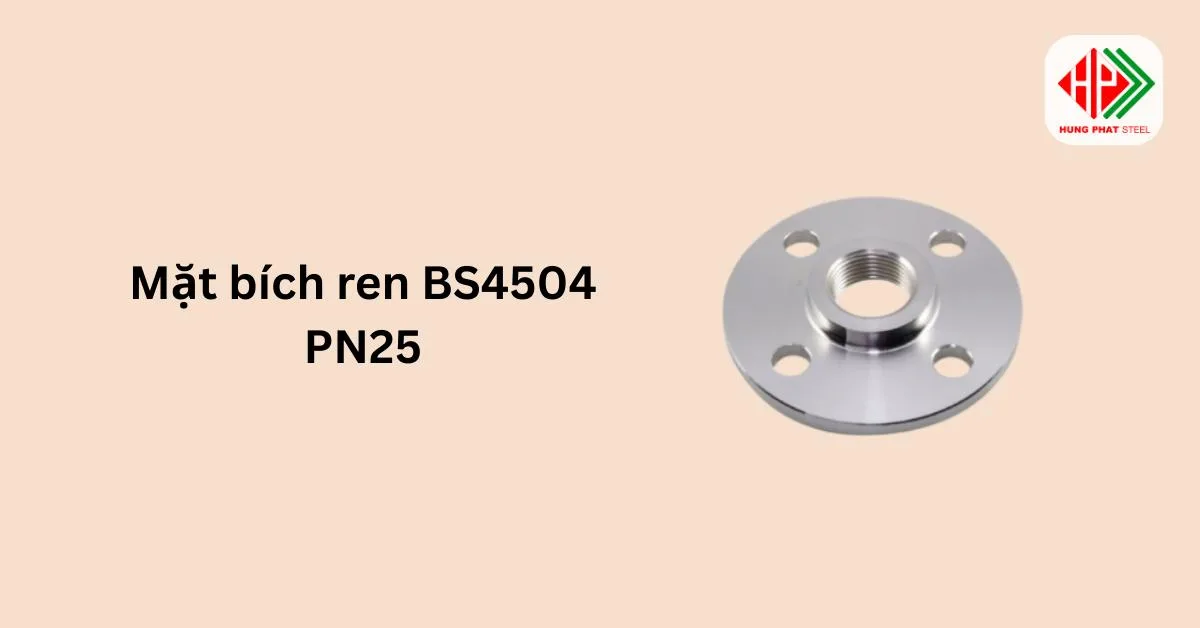

Mặt bích ren BS4504 PN25

Mô tả

Sự khác biệt của mặt bích ren BS4504 PN25 nằm ở khả năng kết hợp giữa tiêu chuẩn châu Âu và phương pháp kết nối không hàn, đáp ứng yêu cầu kỹ thuật khắt khe trong nhiều hệ thống cơ điện và công nghiệp nặng.

Theo tiêu chuẩn BS4504, các thông số về đường kính, bề mặt làm kín và cấp áp suất PN25 được kiểm soát chặt chẽ, giúp mặt bích duy trì độ ổn định cơ học ngay cả khi hệ thống vận hành ở áp suất cao.

Cấu trúc ren trong cho phép lắp đặt trực tiếp với ống ren ngoài mà không cần gia nhiệt hay gia công bổ sung, giảm ảnh hưởng nhiệt lên vật liệu và hạn chế sai số trong quá trình thi công.

Chính sự kết hợp này khiến mặt bích ren BS4504 PN25 đặc biệt phù hợp với các tuyến ống có không gian lắp đặt hạn chế, các hệ thống yêu cầu tháo lắp bảo trì định kỳ, hoặc những vị trí mà hàn không được khuyến nghị do điều kiện vận hành hoặc yêu cầu an toàn.

Trong bối cảnh các hệ thống cơ điện và công nghiệp nặng ngày càng chú trọng đến tính đồng bộ và kiểm soát kỹ thuật, loại mặt bích này đóng vai trò như một giải pháp kết nối chuyên biệt thay vì lựa chọn phổ thông.

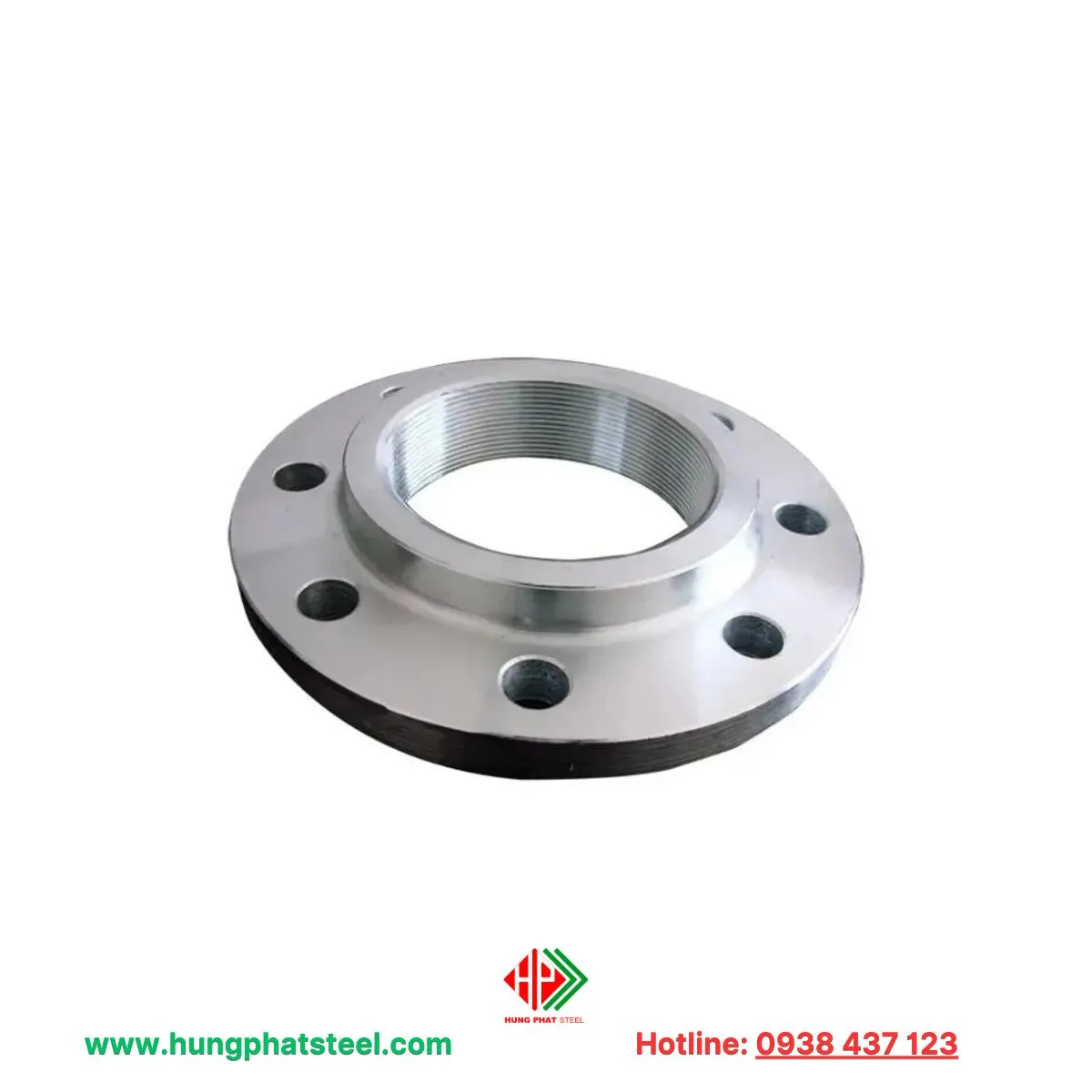

Mặt bích ren BS4504 PN25

Thông số kỹ thuật

• Tên sản phẩm: Mặt bích ren BS4504 PN25
• Tiêu chuẩn sản xuất: BS 4504 (British Standard)
• Kiểu kết nối: Ren trong (Threaded Flange)
• Cấp áp suất danh định: PN25
• Áp suất làm việc: Tối đa 25 bar (ở điều kiện tiêu chuẩn)
• Dải kích thước phổ biến: DN15 – DN150 (tùy lô sản xuất)
• Kiểu bề mặt làm kín: RF (Raised Face)
• Tiêu chuẩn ren: BSP (British Standard Pipe)
• Vật liệu chế tạo:
  • Thép carbon
  • Thép hợp kim
  • Thép không gỉ (Inox 201 / 304 / 316)
• Nhiệt độ làm việc: Phụ thuộc vào vật liệu, thường từ -10°C đến ~300°C
• Ứng dụng:
  • Hệ thống đường ống áp lực cao
  • Hệ thống cơ điện (M&E)
  • Công nghiệp chế biến, công nghiệp nặng
  • Các vị trí không cho phép hoặc hạn chế hàn
• Nhà cung cấp: Thép Hùng Phát

Thông tin giá cung cấp mặt bích ren BS4504 PN25

Ghi chú kỹ thuật & giá

• Giá trên áp dụng cho mặt bích ren BS4504 PN25 – bề mặt RF
• Ren tiêu chuẩn BSP, gia công sẵn, dùng trực tiếp cho ống ren ngoài
• Có thể cung cấp Inox 304 / Inox 316 (giá cao hơn ~1.6 – 2.5 lần tùy DN)
• Đơn giá thay đổi theo:
  • Số lượng đặt hàng
  • Vật liệu & độ dày thực tế
  • Yêu cầu chứng chỉ CO–CQ

Các mặt hàng khác:

• Mặt bích ren BS4504 PN40
• Mặt bích ren BS4504 PN10
• Mặt bích ren BS4504 PN16

Những điểm đáng chú ý

Kết nối không hàn, hạn chế tác động nhiệt

Mặt bích ren BS4504 PN25 sử dụng cấu trúc ren trong theo chuẩn BSP, cho phép lắp đặt trực tiếp với ống ren ngoài mà không cần hàn, giúp bảo toàn đặc tính cơ học của vật liệu và giảm rủi ro biến dạng do nhiệt.

Khả năng chịu áp theo cấp PN25

Được sản xuất theo tiêu chuẩn BS4504, mặt bích đáp ứng cấp áp suất PN25, phù hợp với các hệ thống làm việc ở áp lực cao, yêu cầu kiểm soát chặt chẽ độ ổn định và an toàn vận hành.

Độ kín ổn định với bề mặt làm kín RF

Thiết kế bề mặt Raised Face cho phép kết hợp hiệu quả với gioăng làm kín phù hợp, giúp liên kết ren vẫn đảm bảo khả năng chống rò rỉ trong quá trình vận hành liên tục.

Thuận lợi cho thi công và bảo trì

Việc không sử dụng mối hàn giúp rút ngắn thời gian lắp đặt, đồng thời thuận tiện cho việc tháo lắp, thay thế tại các vị trí cần bảo trì định kỳ hoặc không gian thi công hạn chế.

Khả năng thích ứng với nhiều điều kiện làm việc

Mặt bích ren BS4504 PN25 có thể được chế tạo từ thép carbon hoặc thép không gỉ, đáp ứng yêu cầu sử dụng trong nhiều môi trường khác nhau, từ hệ thống cơ điện đến các ứng dụng công nghiệp nặng.

Quy định bảo quản mặt bích ren BS4504 PN25

Điều kiện môi trường lưu kho

Mặt bích ren BS4504 PN25 cần được bảo quản tại khu vực khô ráo, thông thoáng, tránh tiếp xúc trực tiếp với nước mưa, độ ẩm cao hoặc các nguồn hơi hóa chất có khả năng gây ăn mòn bề mặt kim loại.

Bảo vệ bề mặt ren và mặt làm kín

Phần ren trong và bề mặt làm kín RF nên được che chắn bằng nắp bảo vệ hoặc bọc vật liệu mềm nhằm hạn chế trầy xước, móp méo trong quá trình vận chuyển và lưu kho.

Sắp xếp và phân loại vật tư

Mặt bích cần được phân loại theo kích thước DN, vật liệu và cấp áp suất PN25, đặt trên kệ hoặc pallet, tránh tiếp xúc trực tiếp với nền kho để giảm nguy cơ gỉ sét và biến dạng cơ học.

Kiểm soát tác động cơ học

Không xếp chồng vật tư vượt quá tải trọng cho phép, tránh va đập mạnh có thể làm sai lệch hình dạng mặt bích hoặc ảnh hưởng đến độ đồng tâm của ren.

Xử lý bề mặt trong thời gian lưu kho dài hạn

Đối với thời gian lưu kho kéo dài, nên phủ lớp dầu chống gỉ hoặc vật liệu bảo vệ phù hợp để duy trì tình trạng bề mặt và đảm bảo chất lượng khi đưa vào lắp đặt.

Kiểm tra trước khi đưa vào sử dụng

Trước khi lắp đặt, cần kiểm tra tình trạng ren, mặt làm kín và tổng thể sản phẩm nhằm đảm bảo mặt bích không bị ăn mòn, nứt gãy hoặc sai lệch so với tiêu chuẩn ban đầu.

Các yếu tố cần xem xét khi lựa chọn

Cấp áp suất và điều kiện làm việc của hệ thống

Mặt bích ren BS4504 PN25 chỉ nên được lựa chọn khi áp suất và nhiệt độ làm việc của hệ thống nằm trong giới hạn cho phép của cấp PN25. Việc xác định đúng thông số vận hành giúp đảm bảo độ an toàn và tuổi thọ cho toàn bộ tuyến ống.

Tiêu chuẩn và tính tương thích kỹ thuật

Cần kiểm tra sự đồng bộ giữa tiêu chuẩn BS4504 của mặt bích với tiêu chuẩn ống, gioăng và bulông sử dụng trong hệ thống. Sự không tương thích về kích thước hoặc bề mặt làm kín có thể dẫn đến rò rỉ hoặc sai lệch lắp đặt.

Kiểu kết nối ren và tiêu chuẩn ren

Mặt bích ren BS4504 PN25 sử dụng ren BSP, do đó cần đảm bảo ống kết nối cũng được gia công theo cùng tiêu chuẩn ren để tránh hiện tượng hở ren, lệch tâm hoặc giảm độ kín của mối nối.

Vật liệu phù hợp với môi trường sử dụng

Việc lựa chọn vật liệu thép carbon hay thép không gỉ cần dựa trên môi trường làm việc thực tế như độ ẩm, tính ăn mòn của lưu chất hoặc yêu cầu vệ sinh của hệ thống. Vật liệu phù hợp giúp hạn chế hư hỏng và giảm chi phí bảo trì về lâu dài.

Yêu cầu lắp đặt và bảo trì

Mặt bích ren thường được ưu tiên tại các vị trí không cho phép hàn hoặc cần tháo lắp định kỳ. Do đó, cần đánh giá trước không gian lắp đặt, khả năng thao tác và kế hoạch bảo trì để lựa chọn đúng chủng loại mặt bích.

Nguồn cung và chất lượng sản phẩm

Lựa chọn nhà cung cấp uy tín giúp đảm bảo mặt bích đáp ứng đúng tiêu chuẩn kỹ thuật, có đầy đủ chứng chỉ cần thiết và chất lượng gia công ổn định, tránh các rủi ro phát sinh trong quá trình sử dụng.

Vị trí sử dụng điển hình trong thực tế

Điểm kết nối với van và thiết bị đường ống

Mặt bích ren BS4504 PN25 thường được lắp đặt tại các vị trí kết nối với van, đồng hồ áp suất, thiết bị đo lưu lượng hoặc thiết bị cơ khí, nơi yêu cầu tháo lắp nhanh và thuận tiện cho bảo trì.

Đầu tuyến và cuối tuyến ống

Tại các điểm đầu – cuối tuyến, mặt bích ren giúp việc lắp đặt, căn chỉnh và thay thế thiết bị trở nên đơn giản hơn, đặc biệt trong các hệ thống vận hành liên tục.

Khu vực không gian thi công hạn chế

Trong những vị trí chật hẹp hoặc khó thao tác hàn, kết nối ren là giải pháp phù hợp nhằm giảm thời gian thi công và hạn chế rủi ro phát sinh trong quá trình lắp đặt.

Các nhánh rẽ và điểm chuyển đổi thiết bị

Mặt bích ren BS4504 PN25 thường được sử dụng tại các nhánh rẽ, đoạn chuyển đổi hoặc điểm đấu nối phụ, nơi cần linh hoạt trong việc tháo lắp và kiểm tra định kỳ.

Hệ thống cải tạo và nâng cấp đường ống

Trong các công trình cải tạo, mặt bích ren được ưu tiên tại các điểm đấu nối bổ sung, giúp hạn chế can thiệp sâu vào kết cấu đường ống hiện hữu và rút ngắn thời gian thi công.

Lý do Thép Hùng Phát được lựa chọn

Kiểm soát quy cách theo tiêu chuẩn BS4504 PN25

Mặt bích ren do Thép Hùng Phát cung cấp được kiểm tra đồng bộ về kích thước danh nghĩa, cấp áp suất PN25, bề mặt làm kín và tiêu chuẩn ren, giúp đảm bảo tính tương thích khi lắp đặt vào hệ thống thực tế.

Tính ổn định kỹ thuật giữa các lô hàng

Các lô mặt bích được quản lý theo quy cách thống nhất, hạn chế sai lệch thông số kỹ thuật, đặc biệt quan trọng đối với các dự án yêu cầu tính đồng nhất trong toàn bộ tuyến ống.

Khả năng đáp ứng đa dạng vật liệu và kích thước

Thép Hùng Phát có khả năng cung cấp mặt bích ren BS4504 PN25 với nhiều dải kích thước DN và vật liệu khác nhau, phù hợp với điều kiện áp suất, nhiệt độ và môi trường làm việc của từng hệ thống.

Hỗ trợ lựa chọn theo điều kiện vận hành thực tế

Việc tư vấn tập trung vào thông số làm việc và phương án lắp đặt giúp khách hàng lựa chọn đúng loại mặt bích, tránh sử dụng quá cấp hoặc không phù hợp với yêu cầu kỹ thuật.

Đáp ứng tiến độ và kiểm soát thông tin sản phẩm

Thông tin về quy cách, tình trạng hàng và khả năng cung ứng được cung cấp rõ ràng, hỗ trợ khách hàng trong việc lập kế hoạch thi công, nghiệm thu và quản lý vật tư tại công trình.
