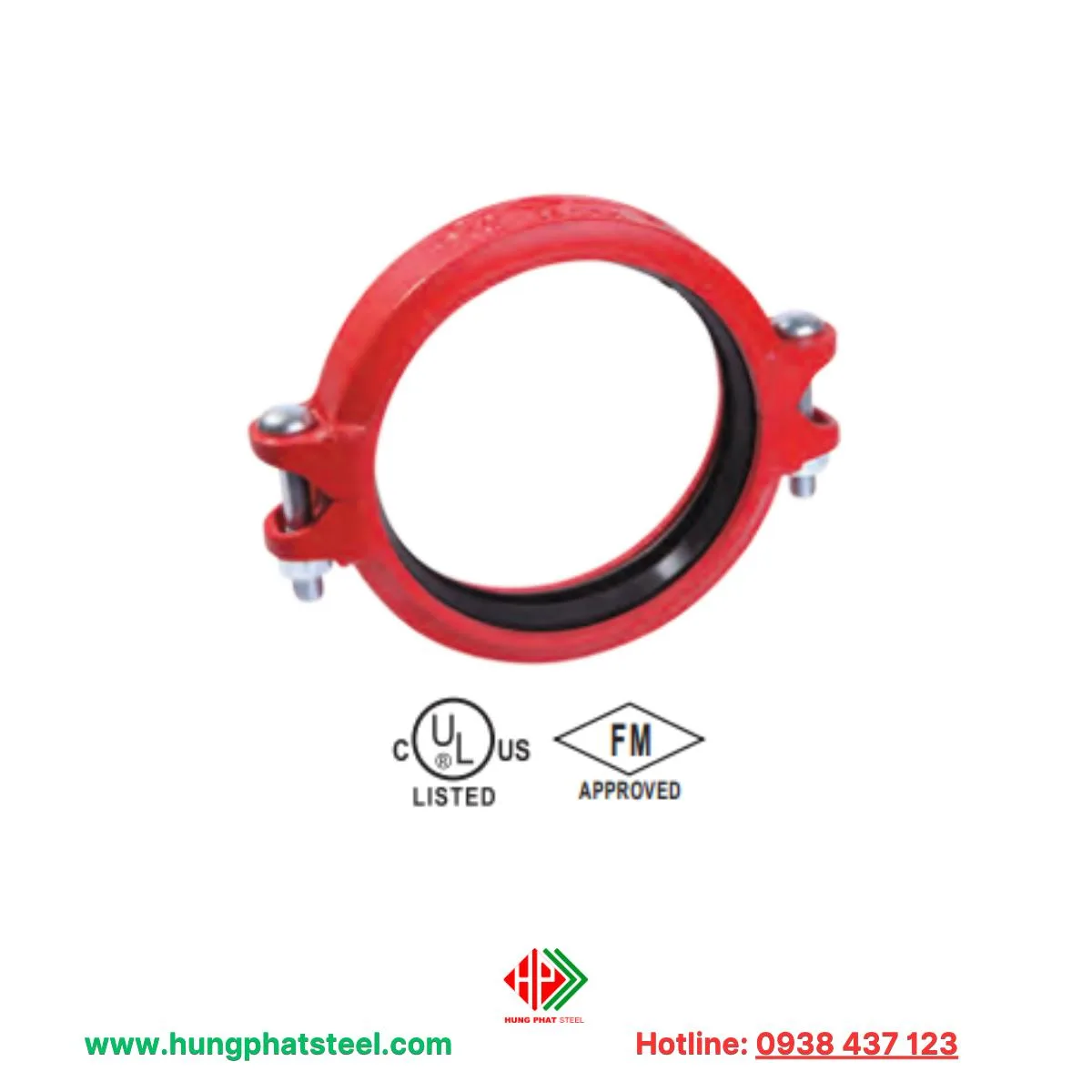

Khớp nối mềm tải nhẹ 1NS

Mô tả

Đảm bảo độ kín, độ bền và khả năng chịu áp lực trong hệ thống đường ống chưa bao giờ dễ dàng đến thế. Khớp nối mềm tải nhẹ 1NS chính là lựa chọn lý tưởng cho các công trình yêu cầu kết nối linh hoạt, lắp đặt nhanh và hiệu suất cao.

Sản phẩm được thiết kế chuyên biệt cho các hệ thống cấp thoát nước, PCCC, HVAC và xử lý nước thải. Với cấu tạo thông minh, khả năng giảm rung hiệu quả và chứng nhận UL/FM quốc tế, khớp nối 1NS mang đến sự an tâm tuyệt đối cho kỹ sư và nhà thầu.

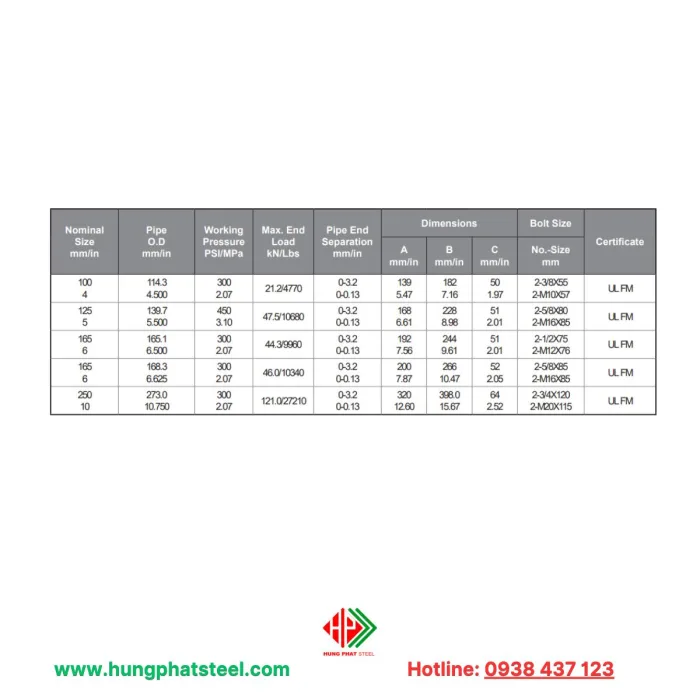

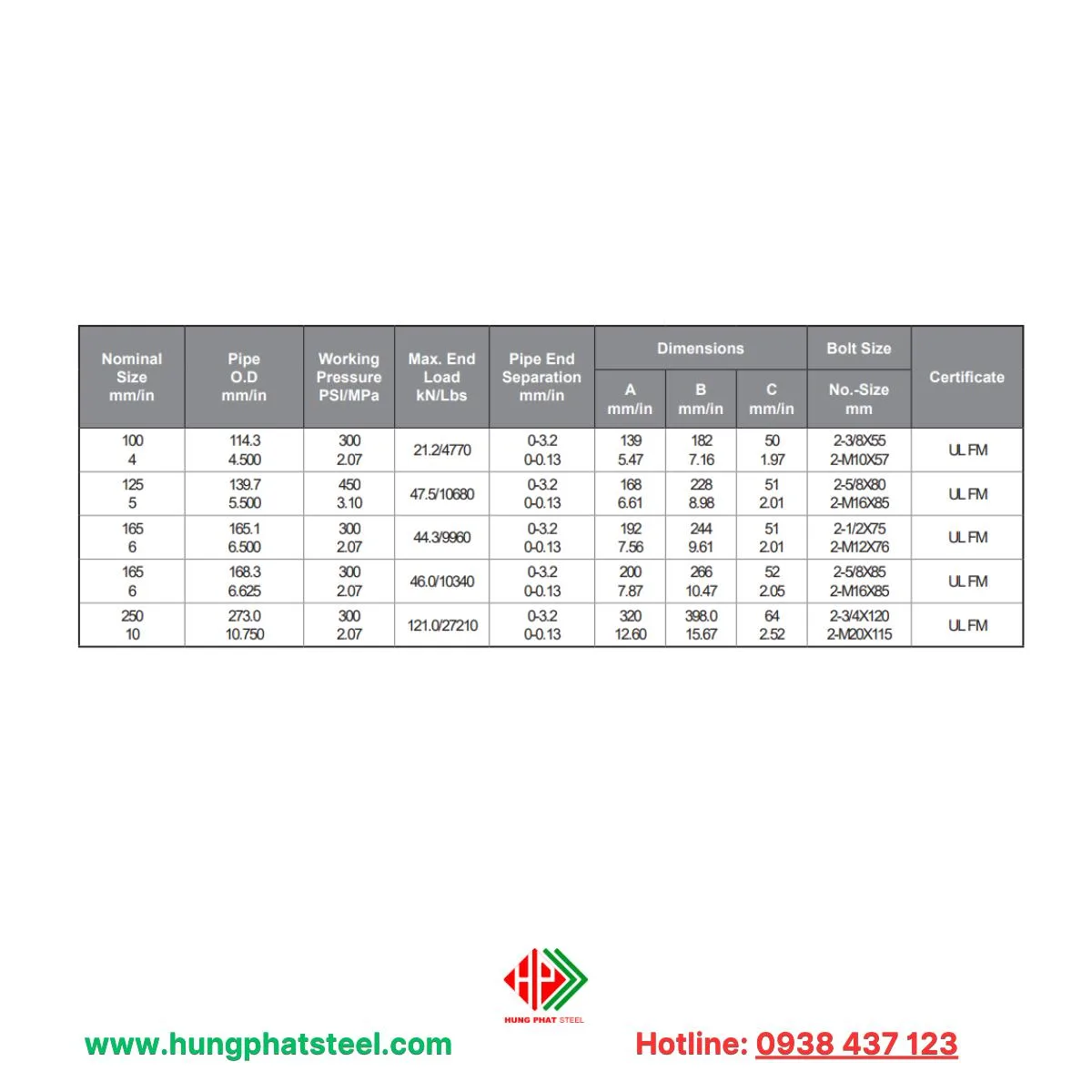

Thông số kỹ thuật

• Tên sản phẩm: Khớp nối mềm tải nhẹ 1NS
• Kích thước danh nghĩa: Từ 100 mm (4″) đến 300 mm (12″)
• Đường kính ngoài ống (O.D): Tương ứng với từng kích thước danh nghĩa
• Áp suất làm việc: Từ 300 PSI (2.07 MPa) đến 363 PSI (2.5 MPa)
• Tải trọng tối đa: Từ 13.3 kN (2,990 lbs) đến 66.7 kN (15,000 lbs)
• Khoảng cách đầu ống: Từ 3 mm (0.12″) đến 6 mm (0.24″)
• Kích thước A, B, C: Thay đổi theo kích thước danh nghĩa
• Bu lông: Từ 2 bu lông M12 đến 2 bu lông M16 tùy kích thước
• Chứng nhận: UL/FM (đáp ứng tiêu chuẩn an toàn quốc tế)
• Nhà cung cấp: Thép Hùng Phát

Khớp nối mềm tải nhẹ 1NS – Báo giá mới nhất tại Thép Hùng Phát

Kích thước danh nghĩa	Đường kính ống (mm)	Giá bán lẻ (VNĐ/chiếc)
100 mm (4″)	~114 mm	450.000 VNĐ
150 mm (6″)	~168 mm	620.000 VNĐ
200 mm (8″)	~219 mm	850.000 VNĐ
250 mm (10″)	~273 mm	1.150.000 VNĐ
300 mm (12″)	~325 mm	1.450.000 VNĐ

Lưu ý: Đây chỉ là giá tham khảo. Để có báo giá chính xác, bạn cần liên hệ trực tiếp nhà cung cấp Thép Hùng Phát để nhận bảng giá chính thức + chiết khấu dự án.

Những sản phẩm PCCC khác:

• Khớp nối mềm tiêu chuẩn loại 1N
• Khớp nối giảm linh hoạt tiêu chuẩn 1N
• Khớp nối mềm chịu lực loại 1NH

Đặc điểm nổi bật của khớp nối mềm 1NS

1. Thiết kế tối ưu cho tải nhẹ

Khớp nối 1NS được chế tạo chuyên biệt cho các hệ thống không yêu cầu tải trọng quá lớn nhưng vẫn cần độ kín và độ bền cao. Thiết kế gọn nhẹ giúp giảm khối lượng tổng thể của hệ thống, thuận tiện cho việc lắp đặt ở những vị trí hạn chế không gian.

2. Khả năng hấp thụ rung động và giãn nở nhiệt

Nhờ cấu tạo có gioăng đàn hồi và khoảng cách đầu ống linh hoạt, khớp nối 1NS giúp hấp thụ rung động từ máy bơm, động cơ hoặc các thiết bị cơ khí, đồng thời bù trừ cho sự giãn nở nhiệt trong đường ống – một yếu tố quan trọng trong môi trường nhiệt độ biến đổi.

3. Lắp đặt không cần hàn – tiết kiệm thời gian thi công

Không giống các phương pháp nối ống truyền thống, khớp nối mềm 1NS sử dụng cơ chế siết bu lông để tạo kết nối kín nước. Điều này giúp giảm thời gian thi công, không cần thiết bị hàn, phù hợp với các công trình cần triển khai nhanh.

4. Tương thích đa dạng vật liệu ống

Sản phẩm có thể sử dụng với nhiều loại vật liệu như thép carbon, gang, inox, nhựa cứng… mà không cần thay đổi cấu trúc khớp nối. Đây là lợi thế lớn trong các hệ thống có sự kết hợp vật liệu khác nhau.

5. Chứng nhận quốc tế – đảm bảo an toàn vận hành

Khớp nối 1NS đạt chuẩn UL/FM, chứng nhận uy tín trong ngành PCCC và công nghiệp. Điều này đảm bảo sản phẩm đáp ứng các yêu cầu nghiêm ngặt về độ kín, độ bền và khả năng chịu áp lực.

6. Dễ bảo trì, thay thế linh kiện

Khi cần bảo trì hoặc thay thế, người dùng chỉ cần tháo bu lông mà không phải cắt ống hay tháo rời toàn bộ hệ thống. Điều này giúp giảm chi phí bảo dưỡng và thời gian ngừng hoạt động.

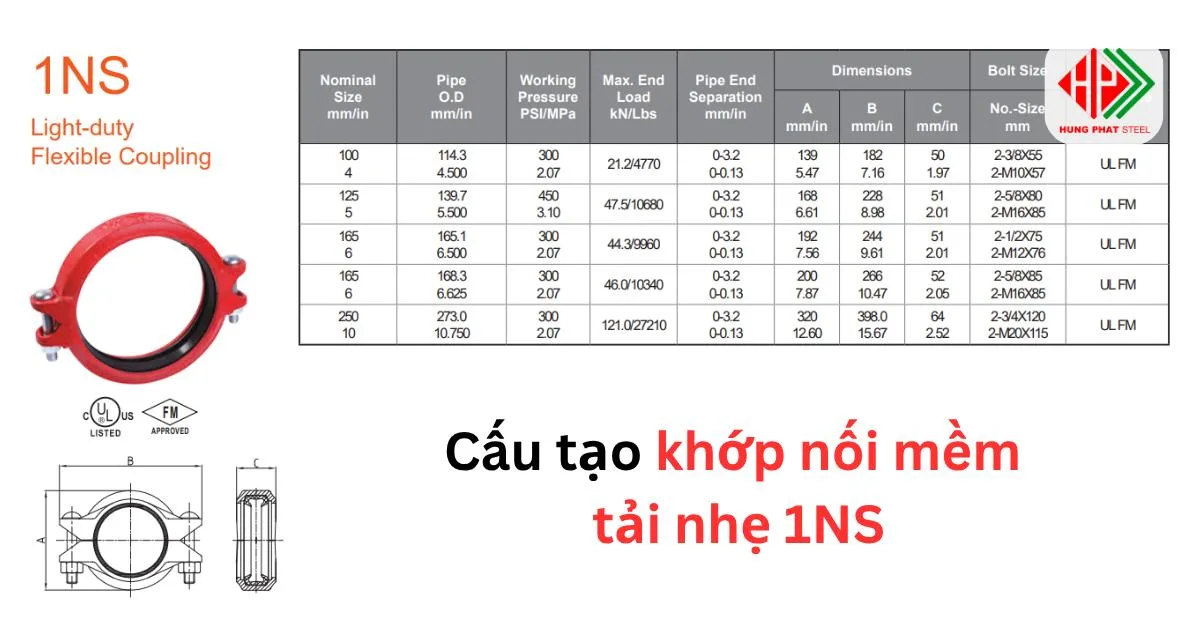

Cấu trúc và cách thức hoạt động chi tiết

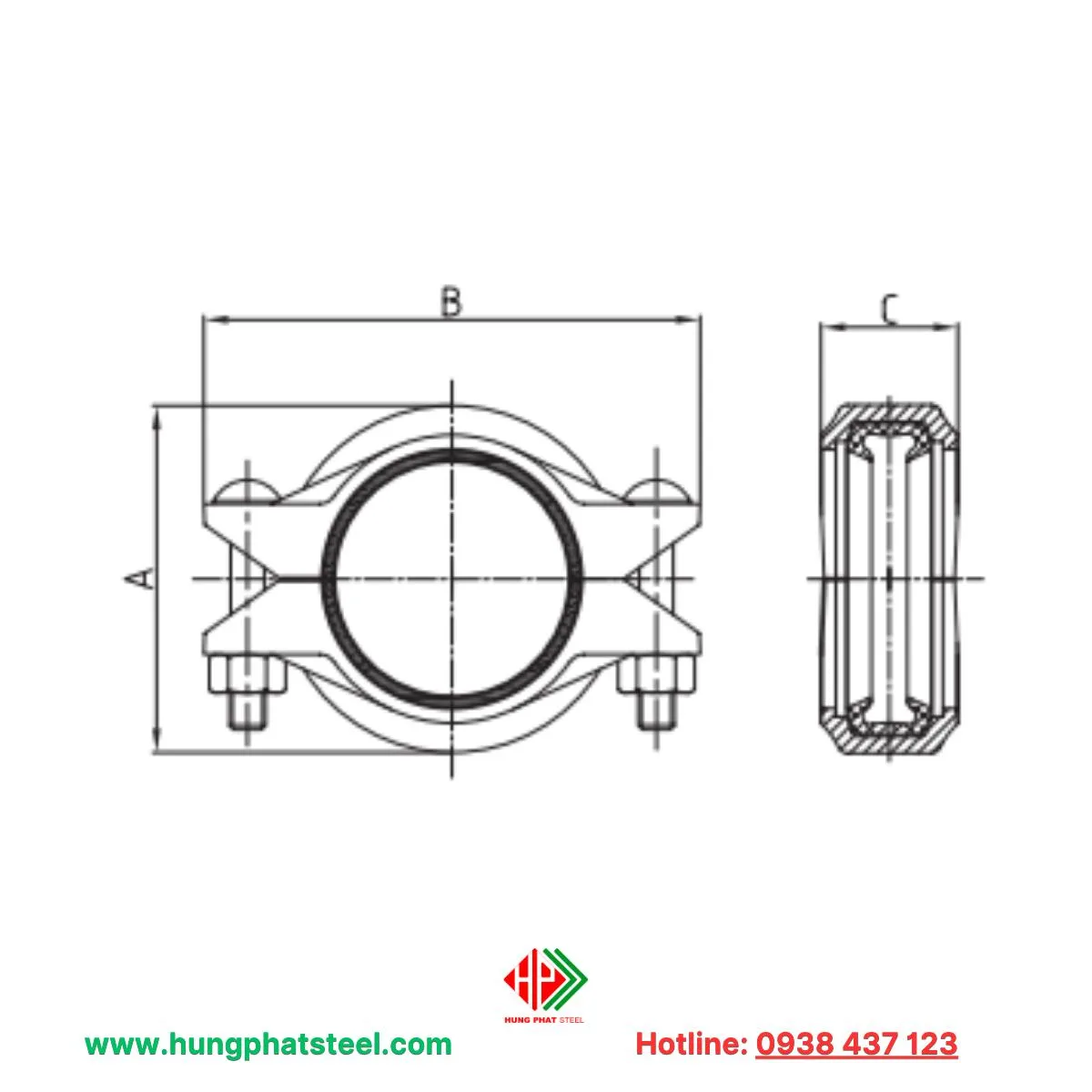

Cấu trúc chi tiết của khớp nối mềm tải nhẹ 1NS

Khớp nối 1NS được thiết kế với các thành phần chính sau:

1. Vỏ khớp nối (Housing)

• Làm từ thép mạ kẽm hoặc sơn epoxy chống ăn mòn.
• Thiết kế dạng bán nguyệt, ôm sát ống khi siết bu lông.
• Có rãnh định vị giúp giữ gioăng đúng vị trí.

2. Gioăng cao su (Gasket)

• Vật liệu EPDM hoặc NBR tùy môi trường sử dụng.
• Được ép giữa hai đầu ống, tạo độ kín tuyệt đối.
• Có gờ chống trượt, đảm bảo không bị tuột khi vận hành.

3. Bu lông và đai ốc (Bolts & Nuts)

• Thép không gỉ hoặc mạ kẽm, chịu lực cao.
• Thường dùng 2 bu lông cho mỗi khớp nối.
• Có vòng đệm chống xoay, giúp siết đều lực.

4. Rãnh đầu ống (Grooved Pipe Ends)

• Hai đầu ống cần có rãnh để khớp nối bám chắc.
• Rãnh giúp định vị và chống trượt khi có áp lực.

Nguyên lý hoạt động chi tiết

Khớp nối mềm 1NS hoạt động theo cơ chế ép kín bằng lực siết cơ học, cụ thể như sau:

1. Lắp đặt ban đầu

• Hai đầu ống được đưa vào trong gioăng cao su.
• Vỏ khớp nối được đặt bên ngoài, ôm lấy gioăng và đầu ống.

2. Siết bu lông

• Khi bu lông được siết chặt, vỏ khớp nối ép gioăng vào thành ống.
• Lực ép tạo ra độ kín nước và khí, ngăn rò rỉ.

3. Chịu áp lực và rung động

• Gioăng cao su có độ đàn hồi, giúp hấp thụ rung động từ hệ thống.
• Khớp nối cho phép giãn nở nhiệt nhẹ mà không gây nứt vỡ.

4. Dễ tháo lắp và bảo trì

• Khi cần thay thế hoặc kiểm tra, chỉ cần tháo bu lông.
• Không cần cắt ống hay dùng thiết bị hàn.

Các lĩnh vực ứng dụng của khớp nối mềm tải nhẹ 1NS

1. Hệ thống phòng cháy chữa cháy (PCCC)

• Sử dụng trong các tuyến ống dẫn nước chữa cháy tại tòa nhà, nhà máy, kho xưởng.
• Đáp ứng tiêu chuẩn UL/FM, đảm bảo độ kín và độ bền trong môi trường áp lực cao.

2. Cấp thoát nước đô thị và công nghiệp

• Lắp đặt trong hệ thống cấp nước sinh hoạt, nước sạch và xử lý nước thải.
• Cho phép giãn nở nhiệt và giảm rung động trong đường ống dài.

3. Hệ thống HVAC (Điều hòa không khí và thông gió)

• Kết nối các tuyến ống dẫn khí lạnh, khí nóng trong hệ thống điều hòa trung tâm.
• Giúp giảm tiếng ồn và rung từ quạt gió, máy nén.

4. Nhà máy chế biến thực phẩm và dược phẩm

• Dùng trong hệ thống dẫn nước, hơi hoặc dung dịch lỏng.
• Vật liệu gioăng EPDM/NBR phù hợp với môi trường sạch và an toàn.

5. Công trình dân dụng và hạ tầng kỹ thuật

• Ứng dụng trong các công trình cầu đường, hầm, chung cư cao tầng.
• Đảm bảo kết nối linh hoạt giữa các đoạn ống trong điều kiện thi công phức tạp.

6. Khu công nghiệp và nhà máy sản xuất

• Lắp đặt trong hệ thống cấp nước làm mát, cấp khí nén, hoặc dẫn dầu.
• Giúp giảm thời gian bảo trì và thay thế linh kiện.

7. Trạm bơm và hệ thống thủy lực

• Kết nối giữa máy bơm và đường ống, hấp thụ rung động và dao động áp suất.
• Tăng tuổi thọ thiết bị và giảm nguy cơ rò rỉ.
