Thép ray vuông là gì? Cách nhận biết và chọn đúng loại

“Thép ray vuông” chưa phải mô tả đủ để xác định một sản phẩm. Người mua cần làm rõ đó là ray dùng cho đường sắt, ray dẫn hướng của thiết bị hay thanh thép có tiết diện vuông; ba cách gọi này chỉ những cấu kiện khác nhau. Trước khi hỏi giá hoặc đặt hàng, hãy đối chiếu hình dạng mặt cắt, mục đích sử dụng và tài liệu kỹ thuật của đúng hệ thống.

1/ “thép ray vuông” thường được hiểu theo cách nào?

Cụm từ này có thể xuất hiện trong trao đổi mua bán nhưng không tự xác định hình dạng hoặc công dụng của hàng. “Ray” thường gợi đến một chi tiết dẫn hướng hoặc đỡ bánh xe; “vuông” có thể nói về hình dáng tổng thể, mặt cắt gần vuông hoặc một thanh thép vuông được dùng làm đường trượt. Nếu chỉ dựa vào tên, hai bên có thể đang nói về hai sản phẩm khác nhau.

Trong hệ đường sắt, ray có đầu, thân và chân theo biên dạng riêng để tiếp xúc với bánh xe và liên kết với kết cấu đường. Ray dẫn hướng trong máy móc lại được thiết kế theo cụm thiết bị, con trượt và phương thức lắp. Còn thép vuông đặc là thanh có tiết diện vuông, không mặc nhiên có bề mặt hay hình học phù hợp để làm ray.

Đừng đặt hàng chỉ bằng tên “ray vuông”; hãy chốt đúng cấu kiện bằng bản vẽ mặt cắt và vị trí sử dụng.

Nếu đang tìm một loại thép ray thương mại, có thể xem danh mục thép ray để đối chiếu nhóm sản phẩm đang được giới thiệu. Nếu tên cần tìm thực sự là thanh thép vuông đặc, hãy xem thêm trang thép vuông đặc để phân biệt đúng dòng hàng. Bài này tập trung làm rõ thuật ngữ và cách xác minh nhu cầu, không thay cho bản vẽ thiết kế hay chỉ dẫn kỹ thuật của nhà sản xuất.

2/ ray đường sắt khác thép vuông đặc ở điểm nào?

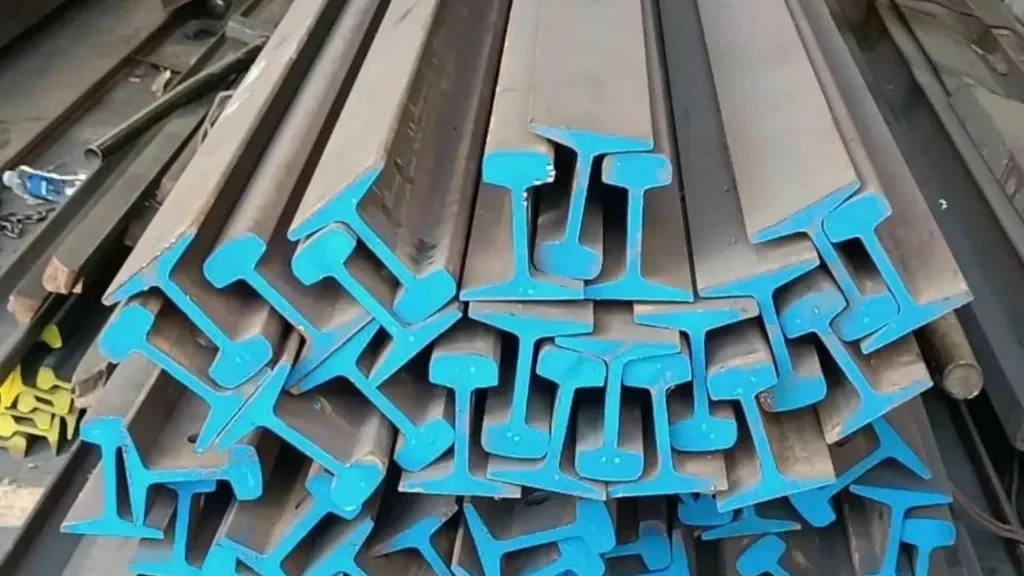

Điểm phân biệt đầu tiên là mặt cắt. Ray đường sắt có hình học định hình, trong đó phần đầu làm việc với bánh xe, phần thân nối xuống chân và phần chân hỗ trợ liên kết với tà vẹt hoặc kết cấu đỡ. Thanh vuông đặc có các mặt phẳng bao quanh tiết diện; bản thân nó không có đầu ray hay chân ray theo biên dạng đường sắt.

Khác biệt tiếp theo nằm ở điều kiện làm việc. Ray đường sắt tham gia vào kết cấu chịu tải lặp và tiếp xúc bánh xe; thép vuông đặc có thể được dùng làm phôi, trục hoặc chi tiết gia công tùy thiết kế. Việc hai vật liệu có vẻ ngoài chắc chắn không chứng minh chúng chịu cùng tải, chống mài mòn tương đương hay lắp được vào cùng một hệ.

Bảng trên giúp phân loại ban đầu, không phải bảng thông số chịu lực. Nếu hồ sơ yêu cầu ray đường sắt, cần xác nhận đúng chủng loại và tiêu chuẩn trong thiết kế; không đổi sang thanh vuông đặc bằng cách so cạnh hoặc cân khối lượng đơn thuần.

3/ ray dẫn hướng có phải là “ray vuông” không?

Trong máy công cụ, dây chuyền và thiết bị tự động, “ray vuông” thường được dùng để gọi ray dẫn hướng có thân dạng khối hoặc mặt cắt tương đối vuông. Cách gọi này mô tả hình dáng quen thuộc, nhưng sản phẩm vẫn là một cụm dẫn hướng được chọn theo dòng thiết bị, con trượt, cách bắt bu lông và điều kiện làm việc.

Ray dẫn hướng tuyến tính không đồng nghĩa với thép vuông đặc. Bộ ray có thể đi kèm con trượt và bề mặt lăn được gia công; thanh thép vuông thông thường không có sẵn các đặc tính đó. Cũng không nên xem mọi thanh có tiết diện gần vuông là cùng kích cỡ: chiều rộng, chiều cao, lỗ lắp, khoảng cách lỗ và kiểu con trượt có thể khác giữa các dòng.

Hãy kiểm tra mã của nhà sản xuất hoặc tài liệu máy trước khi thay thế. Nếu không còn nhãn, chụp rõ mặt cắt, phần đầu ray, lỗ lắp, con trượt và vị trí trên máy; cung cấp các thông tin này cho đơn vị kỹ thuật để nhận diện. Chỉ đo kích thước ngoài có thể chưa đủ để xác nhận khả năng lắp vừa.

4/ cần thông tin gì để xác định đúng loại ray?

Trước tiên hãy mô tả nơi chi tiết được lắp và việc nó phải làm: dẫn bánh xe trên đường, dẫn hướng bàn máy hay làm thanh đỡ trong cơ cấu. Ảnh chụp riêng thanh ray nên có thêm ảnh tổng thể vị trí lắp. Với hàng đang dùng, giữ lại nhãn, dấu dập hoặc mã trên sản phẩm nếu còn đọc được.

• Công dụng: hệ đường sắt, thiết bị vận chuyển, máy công cụ hay cơ cấu khác.
• Mặt cắt: ảnh nhìn ngang vuông góc với đầu thanh, kèm thước đo nếu cần đối chiếu.
• Kích thước: chiều rộng, chiều cao, hình dạng rãnh và vị trí lỗ theo bản vẽ.
• Chiều dài: chiều dài mỗi thanh và cách nối giữa các đoạn theo thiết kế.
• Vật liệu: mác hoặc yêu cầu cơ tính ghi trong hồ sơ kỹ thuật.
• Tiêu chuẩn: mã tiêu chuẩn và phiên bản được hồ sơ dự án viện dẫn.
• Phụ kiện: con trượt, kẹp, bản đệm, bu lông hoặc chi tiết liên kết đi cùng.

Không phải yêu cầu nào cũng cần mọi trường trên. Tuy vậy, công dụng, mặt cắt và căn cứ tiêu chuẩn phải được làm rõ trước khi so sánh báo giá. Nếu bản vẽ chưa thể hiện đủ, hỏi người thiết kế hoặc phụ trách máy để xác nhận phần còn thiếu; không lấy thông số của một dòng ray khác để điền thay.

Khi gửi yêu cầu nhận diện, nên tách thông tin đã đo trực tiếp khỏi thông tin chép từ nhãn, bản vẽ hoặc catalogue. Ghi tên gọi đang dùng, nơi lắp, chức năng của thanh ray và tình trạng sản phẩm; nếu chỉ biết một phần, đánh dấu rõ phần nào còn cần xác nhận. Cách ghi này giúp người nhận không hiểu một kích thước ước lượng thành thông số đã chốt. Nếu tên gọi của hàng là thép vuông đặc, đường dẫn đến dòng thép vuông đặc cũng là một điểm đối chiếu ban đầu, nhưng bản vẽ của ứng dụng vẫn là căn cứ quyết định.

Ảnh mặt cắt nên chụp vuông góc với đầu thanh để hình dạng không bị méo do góc máy. Có thể đặt thước cạnh mặt cắt khi cần truyền kích thước, nhưng giữ thước cùng mặt phẳng với chi tiết và không che mất rãnh, lỗ hoặc phần chân. Ảnh toàn cảnh bổ sung giúp nhận ra vị trí lắp và mối liên kết; ảnh nhãn hoặc dấu trên thân giúp đối chiếu mã. Nếu bề mặt có lớp phủ, gỉ hoặc bụi che đặc điểm, hãy chụp thêm một ảnh cận cảnh sau khi làm sạch nhẹ, không mài hay gia công mẫu để tạo ra hình dạng khác với tình trạng thực tế.

Trường hợp không còn bản vẽ, hãy ghi những gì quan sát được thay vì tự suy ra tiêu chuẩn hoặc vật liệu. Người mua có thể đề nghị nhà sản xuất hay đơn vị kỹ thuật cung cấp bản vẽ mặt cắt, bảng mã và hướng dẫn nhận diện của đúng dòng sản phẩm. Khi nhận tài liệu, kiểm tra tên dòng hàng và mã trên tài liệu có trùng với nhãn hoặc báo giá hay không; nếu khác, yêu cầu giải thích trước khi đặt. Việc này đặc biệt hữu ích khi tên gọi thương mại giống nhau nhưng kiểu lắp, con trượt hoặc bề mặt làm việc khác nhau.

Khi so sánh báo giá, gửi cùng một bộ yêu cầu cho từng bên và tách rõ thanh ray, con trượt, phụ kiện, công đoạn cắt hoặc gia công lỗ. Nếu một báo giá bao gồm cụm hoàn chỉnh còn báo giá khác chỉ tính thanh thép, tổng tiền không phản ánh cùng phạm vi cung cấp. Những mục chưa xác định như dung sai, chứng từ hoặc cách nghiệm thu nên để thành câu hỏi cần xác nhận, thay vì tự điền theo sản phẩm tương tự. Sau khi các điểm này được chốt trên bản vẽ hoặc tài liệu đặt hàng, việc kiểm mẫu và nghiệm thu sẽ có căn cứ thống nhất hơn.

5/ kiểm bản vẽ và hàng mẫu như thế nào?

Đối chiếu bản vẽ từ tổng thể đến chi tiết. Trước hết kiểm hình dạng mặt cắt có khớp ảnh hoặc mẫu; tiếp đó rà kích thước chính, dung sai, vị trí lỗ và bề mặt tiếp xúc. Sau cùng mới xem mác vật liệu, yêu cầu nhiệt luyện, xử lý bề mặt, chứng từ và cách nghiệm thu nếu các nội dung đó được quy định trong hợp đồng.

1. Ghi đúng tên gọi: dùng tên theo bản vẽ hoặc catalogue, thêm công dụng để tránh nhầm giữa ray đường sắt và ray máy.

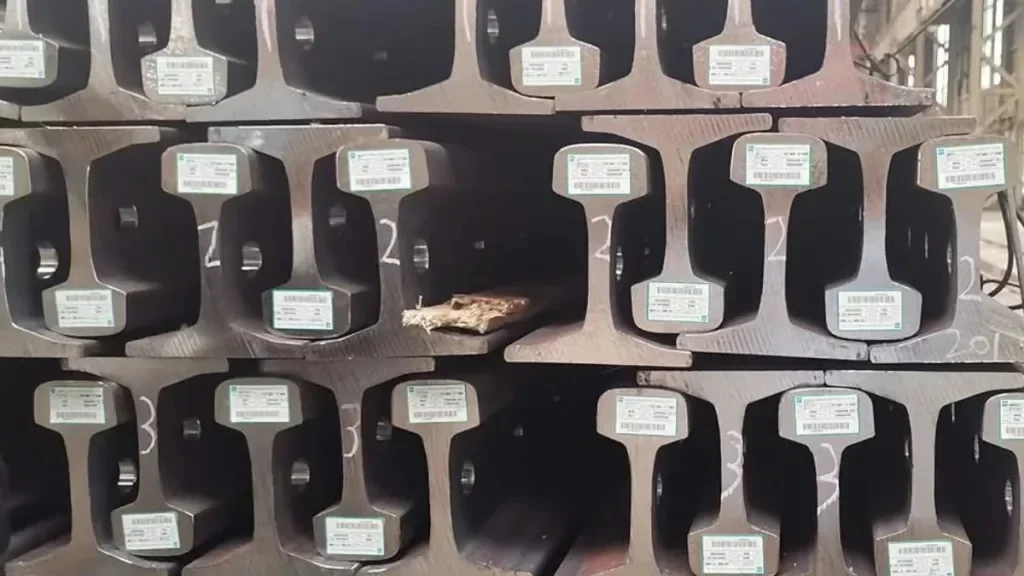

2. Đối chiếu mã hàng: so mã trên nhãn, chứng từ và báo giá với mã trong hồ sơ mua hàng.

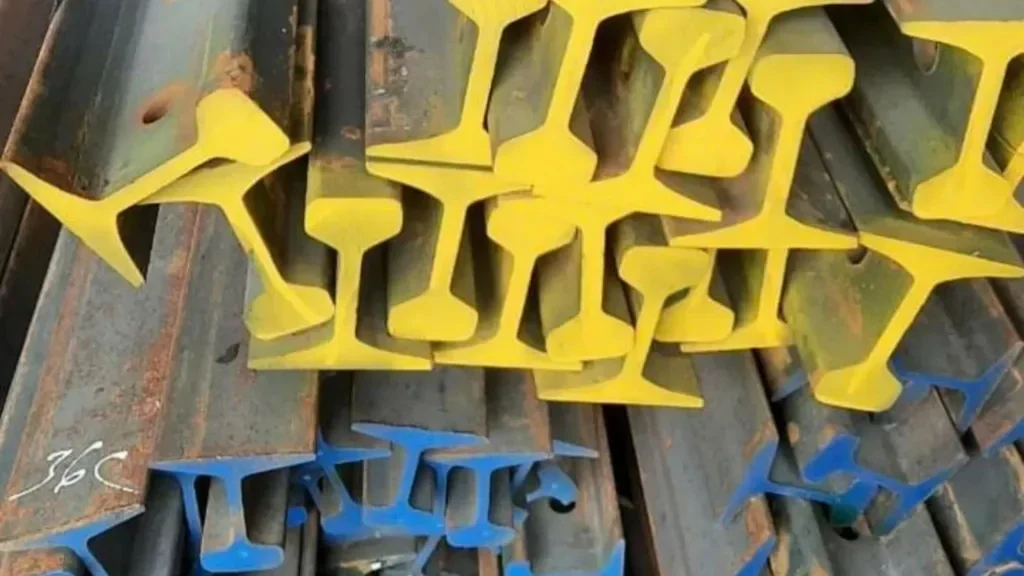

3. So mặt cắt: đặt bản vẽ cạnh ảnh mẫu, kiểm hình dạng đầu, thân, chân, rãnh và lỗ lắp.
4. Kiểm yêu cầu kỹ thuật: xác nhận tiêu chuẩn, vật liệu và điều kiện nghiệm thu theo tài liệu được duyệt.
5. Chốt phạm vi cung cấp: làm rõ có gồm con trượt, phụ kiện, cắt theo chiều dài hay gia công lỗ hay không.

Nếu nhận hàng mẫu, nên kiểm theo bản vẽ đã duyệt thay vì chỉ so cảm quan. Với cấu kiện có yêu cầu bề mặt làm việc, đánh giá vết xước, ba via hoặc biến dạng theo tiêu chí nghiệm thu của hồ sơ. Không tự đặt ngưỡng chấp nhận khi hợp đồng hoặc tài liệu kỹ thuật chưa quy định.

6/ nên chọn ray nào khi mục đích sử dụng chưa rõ?

Khi chưa xác định cấu kiện, chưa nên chọn theo tên “ray vuông”. Với đường sắt, lấy hồ sơ tuyến và yêu cầu của đơn vị thiết kế làm căn cứ. Với máy móc, dùng mã thiết bị, catalogue hoặc mẫu ray hiện hữu để xác nhận dòng dẫn hướng. Nếu mục đích chỉ là chế tạo một chi tiết bằng thanh vuông, mô tả đúng là thép vuông đặc và gửi bản vẽ gia công.

Chọn ray theo ứng dụng giúp tránh mua nhầm một thanh có kích thước gần giống nhưng thiếu bề mặt lăn, chân liên kết hoặc lỗ lắp. Khi so sánh nhà cung cấp, đặt cùng một bộ yêu cầu kỹ thuật cho từng báo giá; đừng so giá của ray hoàn chỉnh với giá của thép thô nếu phạm vi gia công và phụ kiện khác nhau.

Muốn đối chiếu một dòng ray cụ thể, xem trang thép ray P24 như một trang sản phẩm riêng. Mã P24 trong tên sản phẩm không phải bằng chứng rằng nó phù hợp với mọi hệ thống; phải đối chiếu hồ sơ thiết kế và yêu cầu sử dụng trước khi đặt.

7/ câu hỏi thường gặp về thép ray vuông

Thép ray vuông có phải là thép vuông đặc không?

Không thể kết luận theo tên gọi. Thép vuông đặc là thanh có tiết diện vuông; ray đường sắt và ray dẫn hướng có hình học, bề mặt làm việc và cách lắp riêng. Hãy dùng bản vẽ hoặc ảnh mặt cắt để xác định đúng sản phẩm trước khi yêu cầu báo giá.

Có thể dùng thép vuông đặc thay ray dẫn hướng không?

Chỉ khi thiết kế của cơ cấu cho phép và người phụ trách kỹ thuật xác nhận. Thanh vuông thông thường không mặc nhiên có bề mặt gia công hoặc đặc tính tương thích với con trượt. Việc thay thế cần kiểm tra độ lắp ghép, điều kiện làm việc và yêu cầu kỹ thuật của thiết bị.

Chưa biết mã ray thì gửi gì để được nhận diện?

Gửi ảnh tổng thể vị trí lắp, ảnh mặt cắt, ảnh nhãn hoặc dấu trên thanh, kèm bản vẽ máy nếu có. Ghi thêm công dụng và kích thước đo được. Những dữ liệu này giúp khoanh vùng loại ray; mã cuối cùng vẫn cần xác nhận bằng tài liệu nhà sản xuất hoặc hồ sơ thiết kế.

Trang thép ray P24 có xác nhận được ray vuông đang cần không?

Trang sản phẩm cung cấp thông tin cho một dòng hàng, nhưng tên mã không đủ để xác nhận tương thích với hệ thống cụ thể. Đối chiếu mặt cắt, tiêu chuẩn và yêu cầu trong bản vẽ; khi thiếu căn cứ, hỏi người thiết kế hoặc đơn vị kỹ thuật trước khi chốt.
