Hàn Ống Cứu Hỏa — Tiêu Chuẩn Và Lưu Ý Kỹ Thuật Bắt Buộc

Đường ống cấp nước chữa cháy không phải đường ống cấp nước thông thường — đây là hệ thống chịu áp lực, phải sẵn sàng hoạt động đúng lúc xảy ra sự cố cháy, và mối hàn kém chất lượng có thể là nguyên nhân khiến cả hệ thống không hoạt động khi cần nhất. Vì vậy, hàn ống cứu hỏa phải tuân theo các tiêu chuẩn kỹ thuật cụ thể, không chỉ dựa trên kinh nghiệm hàn ống thông thường.

Bài viết này nêu rõ các tiêu chuẩn Việt Nam áp dụng cho mối hàn ống PCCC, yêu cầu kiểm tra sau khi hàn, và một lưu ý kỹ thuật quan trọng nhiều đơn vị thi công dễ bỏ qua: không phải loại ống PCCC nào cũng được phép hàn trực tiếp.

Tiêu chuẩn Việt Nam áp dụng cho hàn ống cứu hỏa

Hệ thống đường ống PCCC chịu chi phối bởi nhiều tiêu chuẩn khác nhau, tùy vào khía cạnh cụ thể:

Vì đường ống PCCC là hệ thống chịu áp lực, mối hàn không chỉ cần đạt yêu cầu thẩm mỹ mà phải đáp ứng đúng tiêu chuẩn TCVN 6008:2010 về mối hàn thiết bị áp lực — khắt khe hơn nhiều so với mối hàn kết cấu thông thường.

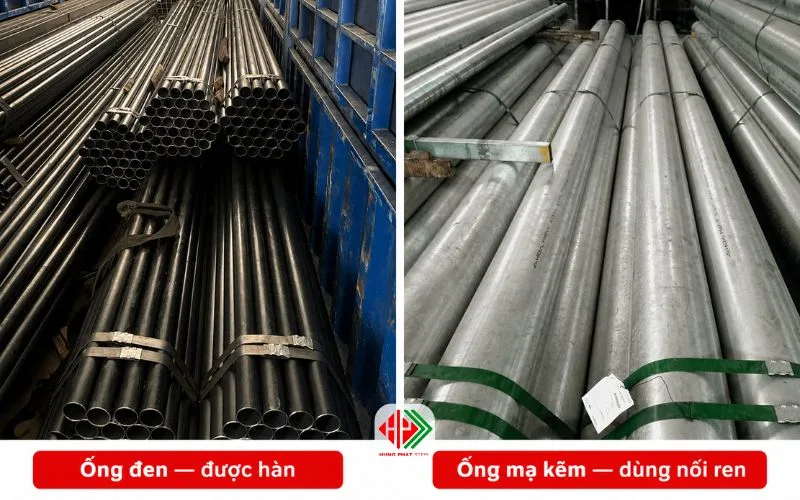

Điểm quan trọng: không phải ống PCCC nào cũng được hàn trực tiếp

Đây là lưu ý kỹ thuật dễ bị bỏ qua nhất: với ống thép mạ kẽm nhúng nóng dùng cho hệ thống cấp nước chữa cháy, không được phép hàn trực tiếp lên thân ống. Nhiệt độ hàn phá hủy lớp mạ kẽm bảo vệ tại vùng mối hàn và vùng ảnh hưởng nhiệt xung quanh, khiến khu vực đó mất khả năng chống ăn mòn — trở thành điểm yếu dễ rò rỉ nhất trong toàn hệ thống dù mối hàn ban đầu có vẻ chắc chắn.

Với ống mạ kẽm, phương pháp nối bắt buộc phải dùng là nối ren hoặc khớp nối rãnh (grooved coupling) thay vì hàn. Hàn chỉ được áp dụng trực tiếp cho ống thép đen (không mạ kẽm) trong hệ thống PCCC — đây là điểm cần xác nhận rõ trước khi thi công, vì nhầm lẫn giữa hai loại vật liệu này là lỗi phổ biến dẫn đến hệ thống xuống cấp nhanh sau một thời gian ngắn.

Phương pháp hàn phổ biến cho ống thép PCCC

Với ống thép đen dùng trong hệ thống PCCC, hai phương pháp hàn phổ biến nhất tại công trình Việt Nam:

• Hàn hồ quang que hàn (SMAW): chi phí thiết bị thấp, linh hoạt trong nhiều điều kiện thi công, thợ hàn phổ thông dễ tiếp cận — phương pháp phổ biến nhất tại công trình PCCC.
• Hàn TIG (GTAW): mối hàn sạch, chính xác hơn, phù hợp ống thành mỏng hoặc hạng mục yêu cầu chất lượng cao, nhưng chi phí và thời gian thi công lớn hơn SMAW.

Các phương pháp hàn tự động (SAW, GMAW/FCAW) thường chỉ dùng tại nhà máy chế tạo phụ kiện sẵn, ít áp dụng trực tiếp tại công trường PCCC quy mô nhỏ và vừa.

Yêu cầu kiểm tra sau khi hàn ống cứu hỏa

Sau khi hàn, hệ thống đường ống PCCC phải trải qua kiểm tra để đảm bảo mối hàn đạt chuẩn trước khi đưa vào vận hành:

• Thử áp lực theo TCVN 6305:2007: áp suất thử tại điểm cao nhất của hệ thống bằng 1,5 lần áp suất làm việc, không thấp hơn 1,25 lần áp suất làm việc tối đa tại đoạn ống đó. Duy trì áp suất thử tối thiểu 2 giờ; trong 60 phút thử liên tục. Chênh lệch áp suất không được vượt quá ±0,35 bar.
• Kiểm tra không phá hủy mối hàn: phổ biến nhất là siêu âm (UT) và thẩm thấu chất lỏng (PT — dùng chất chỉ thị màu nhờ hiện tượng mao dẫn để phát hiện vết nứt bề mặt), một số hạng mục quan trọng có thể yêu cầu thêm chụp X-quang hoặc kiểm tra bột từ (MT).
• Khe hở lắp ghép trước khi hàn: khe hở giữa hai mép ống trước khi hàn đính không nên vượt quá 1,6mm, các điểm hàn đính bố trí đối xứng qua tâm ống với đoạn hàn khoảng 10-15mm để giữ ống thẳng tâm trong quá trình hàn hoàn thiện.

Lỗi thường gặp ảnh hưởng an toàn hệ thống PCCC

Ba lỗi kỹ thuật phổ biến nhất khi hàn ống cứu hỏa, đều liên quan trực tiếp đến độ an toàn khi hệ thống cần vận hành thật:

1. Ăn mòn tại vùng ảnh hưởng nhiệt (HAZ). Nhiệt hàn làm thay đổi cấu trúc thép tại vùng xung quanh mối hàn. Giảm khả năng chống rỉ so với phần thân ống còn lại. Đây thường là vị trí xuống cấp và rò rỉ đầu tiên trên toàn hệ thống.
2. Rò rỉ do làm nguội quá nhanh sau khi hàn. Làm nguội đột ngột khiến mối hàn giòn, dễ nứt vi mô. Điều này không phát hiện được bằng mắt thường. Chỉ lộ ra khi hệ thống chịu áp lực thực tế lúc có sự cố cháy.
3. Hàn trực tiếp lên ống mạ kẽm thay vì dùng nối ren/coupling. Đây là lỗi nghiêm trọng vì phá hủy lớp bảo vệ chống ăn mòn ngay tại vị trí mối nối.

Cả ba lỗi này có điểm chung là không thể phát hiện ngay bằng quan sát bên ngoài. Chỉ bộc lộ khi hệ thống chịu áp lực hoặc vận hành thực tế. Đây là lý do quy trình kiểm tra sau hàn (thử áp lực, kiểm tra không phá hủy) không nên bị bỏ qua hoặc làm qua loa để tiết kiệm thời gian thi công.

Chọn đúng loại ống trước khi thi công hệ thống PCCC

Việc chọn đúng loại ống ngay từ đầu giúp tránh các vấn đề nêu trên. Với hệ thống cần hàn trực tiếp, nên dùng ống thép PCCC chuyên dụng thay vì ống mạ kẽm dân dụng thông thường. Để hiểu thêm quy trình hàn cơ bản áp dụng cho ống thép nói chung, có thể tham khảo bài quy trình hàn ống thép chi tiết đã có trên site.

Với hệ thống cần dùng nối ren hoặc khớp nối thay vì hàn, có thể tham khảo thêm nhóm thiết bị PCCC và khớp nối, phụ kiện đường ống phù hợp cho từng hạng mục.

Câu hỏi thường gặp

Ống thép PCCC nào được phép hàn trực tiếp? Ống thép đen (không mạ kẽm) được phép hàn trực tiếp theo đúng quy trình và tiêu chuẩn TCVN 6008:2010. Ống thép mạ kẽm nhúng nóng không được hàn trực tiếp. Phải dùng nối ren hoặc khớp nối rãnh để tránh phá hủy lớp mạ bảo vệ.

Vì sao mối hàn ống PCCC cần thử áp lực nghiêm ngặt hơn ống nước thông thường? Vì đường ống PCCC là hệ thống chịu áp lực liên quan trực tiếp đến an toàn cháy nổ. Mối hàn không chuẩn có thể gây rò rỉ hoặc vỡ ống đúng lúc hệ thống hoạt động khẩn cấp. TCVN 6305:2007 quy định mức áp suất thử và thời gian duy trì cụ thể để đảm bảo phát hiện lỗi trước khi đưa vào vận hành.

Làm sao phát hiện mối hàn bị ăn mòn ở vùng ảnh hưởng nhiệt (HAZ)? Cần dùng phương pháp kiểm tra không phá hủy như siêu âm (UT) hoặc thẩm thấu chất lỏng (PT) sau khi hàn, thay vì chỉ kiểm tra bằng mắt. Đây là bước không nên bỏ qua với hệ thống chịu áp lực như PCCC.
