Cột chống tạm

Cột chống tạm, thường được gọi là Kingpost, là một loại cấu kiện tạm thời được sử dụng trong các công trình xây dựng để chống đỡ và ổn định các kết cấu tạm thời hoặc vách hố đào trong quá trình thi công. Kingpost thường được sử dụng trong các dự án xây dựng móng sâu, hầm ngầm, hoặc các công trình có hố đào lớn, nơi cần đảm bảo an toàn cho các vách đất hoặc kết cấu xung quanh.

Cột chống tạm là gì?

Cột chống tạm (Temporary Column / Kingpost / Soldier Pile) là các cấu kiện thép hoặc bê tông được lắp dựng tạm thời nhằm:

  • Chống đỡ tải trọng của kết cấu phía trên trong thời gian thi công

  • Truyền tải xuống nền đất hoặc kết cấu bên dưới khi hệ kết cấu chính chưa hoàn thiện

Cột chống tạm thường dùng thép hình H, thép hình I, ống thép lớn hoặc thép tổ hợp, đôi khi là cột bê tông đúc sẵn.
Chúng được neo giữ hoặc chôn vào nền để chịu lực nén và uốn.

Cột chống tạm
Cột chống tạm

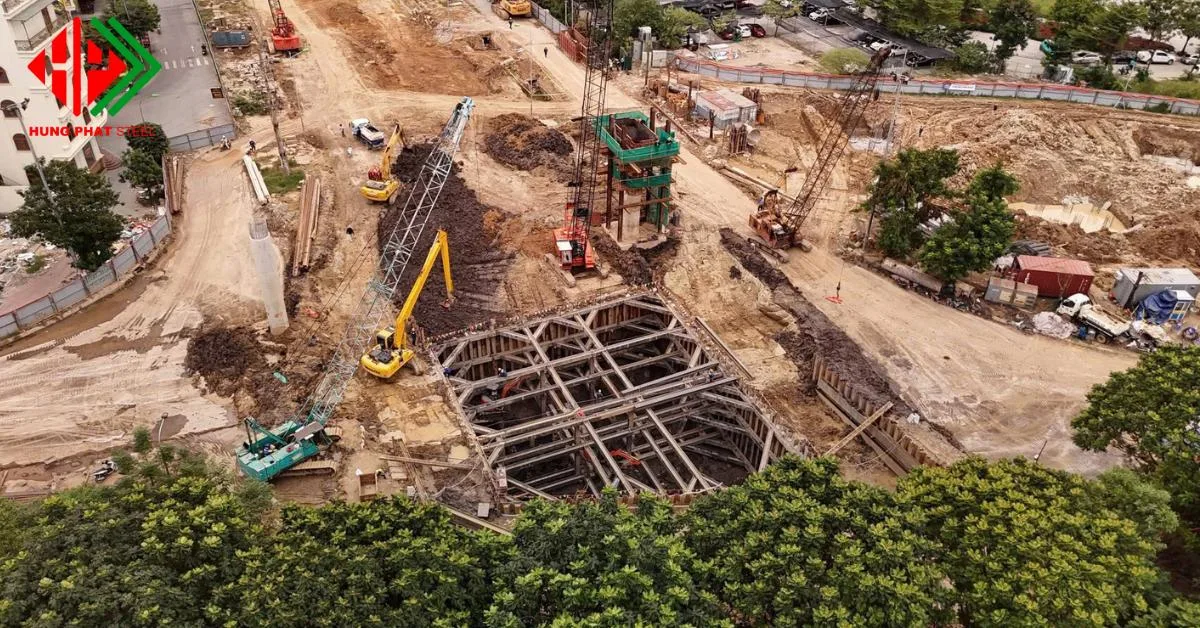

Vai trò trong hệ shoring

Hệ shoring là hệ chống giữ tạm thời cho tường, hố đào, hoặc công trình nhằm tránh sập đổ trong thi công.

Trong shoring:

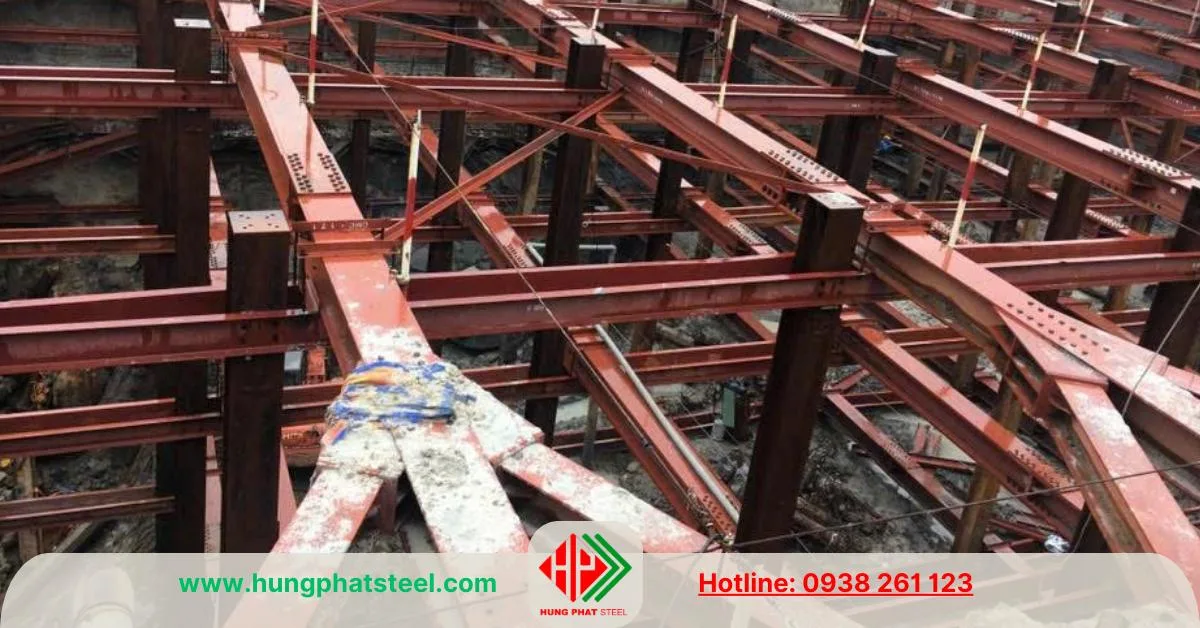

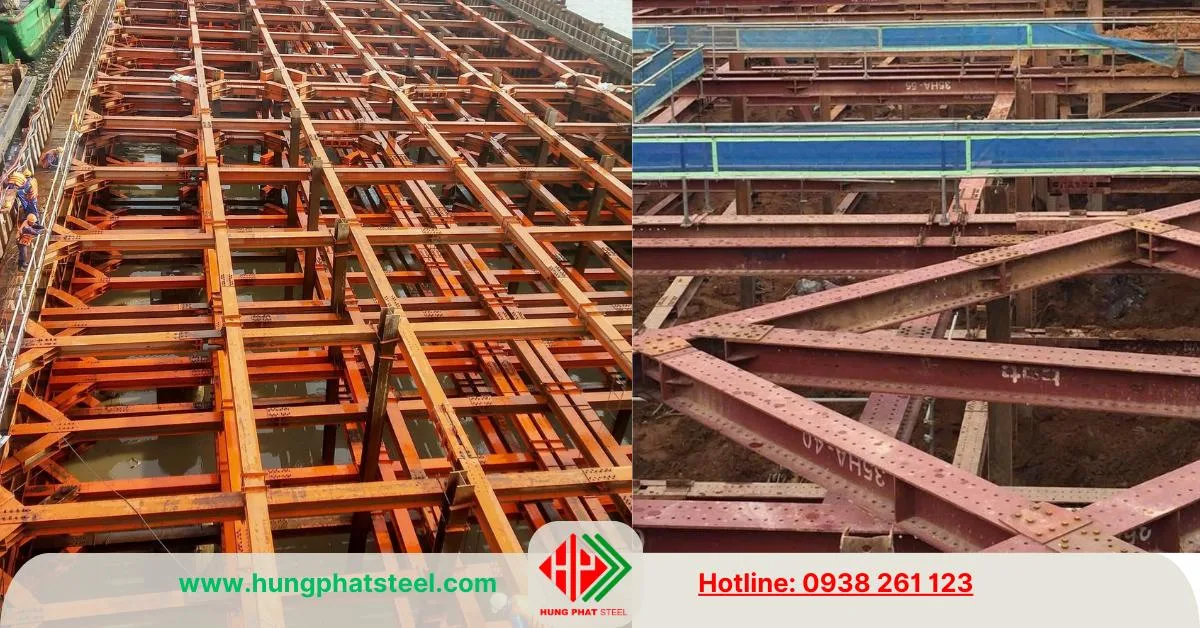

  • Cột chống tạm đóng vai trò là trụ chính để gắn các thanh chống ngang (struts) hoặc giằng chéo (bracing)

  • Truyền tải trọng từ tường vây hoặc kết cấu tạm xuống đất

  • Giúp giữ ổn định cho toàn bộ hệ chống

Ví dụ: Khi đào hố sâu để làm tầng hầm, người ta đóng các cột H thép vào đất, sau đó gắn ván thép (cọc cừ larsen hoặc sheet pile) hoặc panel bê tông giữa các cột này, rồi lắp thêm các thanh chống ngang để giữ tường hố không sập.

Cột chống tạm
Cột chống tạm

Vai trò trong phương pháp thi công top-down

Phương pháp top-down (thi công từ trên xuống) thường dùng khi:

  • Thi công tầng hầm trong đô thị chật hẹp

  • Muốn giảm thời gian xây dựng bằng cách vừa làm phần nổi vừa làm phần ngầm

Trong top-down:

  • Cột chống tạm thường chính là cột vĩnh cửu hoặc cột thép H tạm được lắp xuyên qua các sàn tầng hầm.

  • Chúng đỡ tải trọng sàn tầng hầm và tầng nổi ngay khi các sàn này được đổ, trước khi tường và cột vĩnh cửu hoàn thiện.

  • Khi thi công đến tầng hầm cuối cùng, các cột này hoặc được giữ lại (nếu thiết kế là cột vĩnh cửu) hoặc được tháo bỏ (nếu chỉ chống tạm).

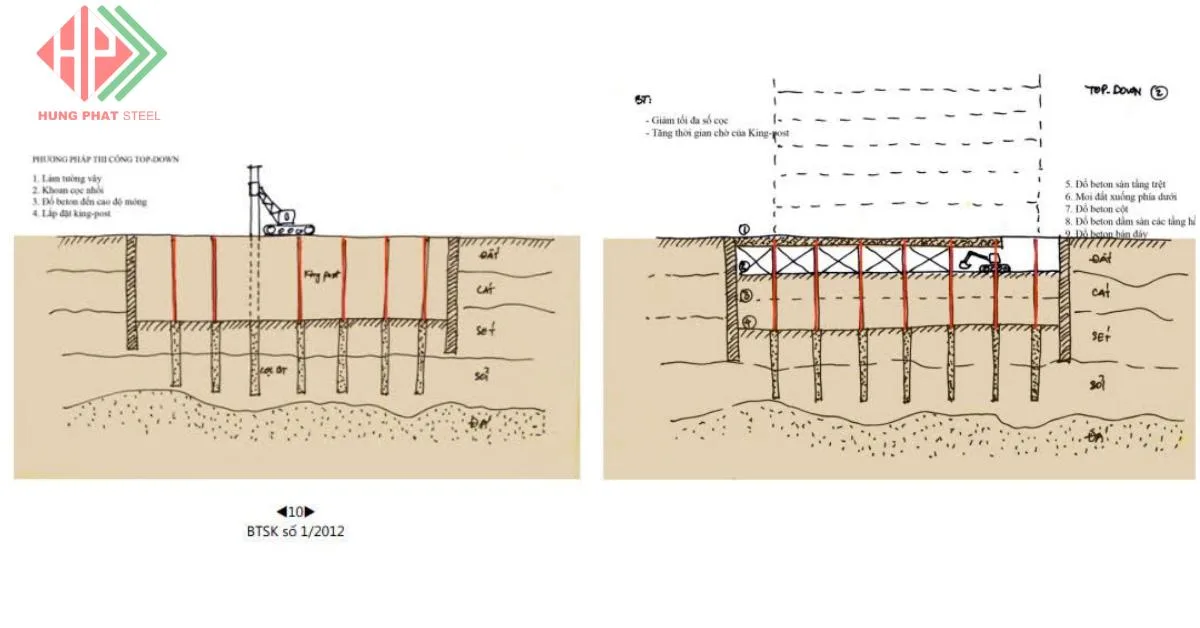

Phương pháp thi công top down
Phương pháp thi công top down

Đặc điểm chung của cột chống tạm

  • Vật liệu: Thép H, I, ống thép, hoặc tổ hợp thép – đôi khi bê tông cốt thép

  • Chiều dài: Phụ thuộc vào chiều sâu hố đào hoặc chiều cao tầng chống

  • Lắp dựng: Có thể hạ bằng cẩu hoặc đóng bằng búa rung

  • Tải trọng chịu được: Tính toán dựa trên tải trọng thẳng đứng, tải ngang, và mô men uốn

  • Tháo dỡ: Khi kết cấu chính chịu lực đã hoàn thiện

So sánh vai trò giữa Shoring và Top-down

Tiêu chí Trong Shoring Trong Top-down
Mục đích Chống sập tường vây/hố đào Chống đỡ sàn và tải trọng công trình khi thi công từ trên xuống
Tải trọng chính Áp lực đất, tải trọng tường Tải trọng kết cấu sàn và công trình bên trên
Tính tạm thời 100% tạm thời, tháo bỏ khi xong Có thể tạm thời hoặc vĩnh cửu
Kết nối với kết cấu chính Thường tách biệt Có thể là một phần kết cấu chính

Cột chống tạm Kingpost là gì?

Cột chống tạm được thiết kế để chịu lực nén, lực ngang, hoặc lực uốn, giúp duy trì sự ổn định của hố đào trước khi các kết cấu chính thức (như tường vây hoặc móng) được hoàn thiện.

Thuật ngữ “Kingpost” bắt nguồn từ cấu trúc của nó, thường bao gồm một cột chính (cột vua) được cắm sâu vào lòng đất, kết hợp với các thanh chống ngang hoặc hệ thống neo để tăng cường độ cứng

Cấu tạo của cột chống tạm (Kingpost)

Cột chống tạm thường bao gồm các thành phần chính sau:

  • Cột chính (Kingpost): Đây là thành phần cốt lõi, thường được làm từ thép hình (H-beam, I-beam) hoặc thép ống có độ bền cao. Cột được cắm sâu vào lòng đất để đảm bảo khả năng chịu lực và ổn định. Chiều dài và kích thước của cột phụ thuộc vào độ sâu của hố đào và điều kiện địa chất.
  • Hệ thống thanh chống (Struts hoặc Braces): Các thanh chống ngang hoặc chéo được kết nối với cột chính để truyền lực từ vách hố đào sang cột. Thanh chống thường được làm từ thép và được thiết kế để chịu lực nén hoặc kéo.
  • Tấm chắn (Lagging): Trong một số trường hợp, tấm chắn bằng gỗ, thép, hoặc bê tông được sử dụng để giữ đất giữa các cột chống tạm, ngăn ngừa sạt lở hoặc xâm nhập đất vào khu vực thi công.
  • Hệ thống neo (Tiebacks): Nếu điều kiện địa chất hoặc không gian không cho phép sử dụng thanh chống ngang, hệ thống neo đất hoặc neo đá có thể được sử dụng để cố định cột chống tạm vào các lớp đất/đá ổn định phía sau.
  • Đế cột (Base Plate): Một số thiết kế có đế cột để tăng cường khả năng chịu lực hoặc phân bố áp lực xuống nền đất.

Cấu tạo của cột chống tạm có thể thay đổi tùy thuộc vào yêu cầu cụ thể của công trình, chẳng hạn như độ sâu hố đào, loại đất, hoặc tải trọng tác động. Tuy nhiên, nguyên tắc chung là đảm bảo cột có khả năng chịu lực tốt và dễ dàng lắp đặt/tháo dỡ

Chức năng của cột chống tạm (Kingpost)

Cột chống tạm đóng vai trò quan trọng trong việc đảm bảo an toàn và hiệu quả trong quá trình thi công các công trình ngầm. Các chức năng chính bao gồm:

  • Ổn định vách hố đào: Ngăn chặn sụt lún hoặc sạt lở đất, đặc biệt ở các khu vực có địa chất yếu hoặc gần các công trình hiện hữu.
  • Chịu lực ngang: Cột chống tạm giúp hấp thụ các lực ngang từ áp lực đất, nước ngầm, hoặc tải trọng từ các công trình lân cận.
  • Hỗ trợ thi công tạm thời: Cung cấp một không gian làm việc an toàn cho công nhân và máy móc trong hố đào trước khi hoàn thiện kết cấu chính.
  • Bảo vệ công trình lân cận: Trong các khu vực đô thị, cột chống tạm giúp giảm thiểu tác động của hố đào đến các tòa nhà, đường sá, hoặc hạ tầng xung quanh.

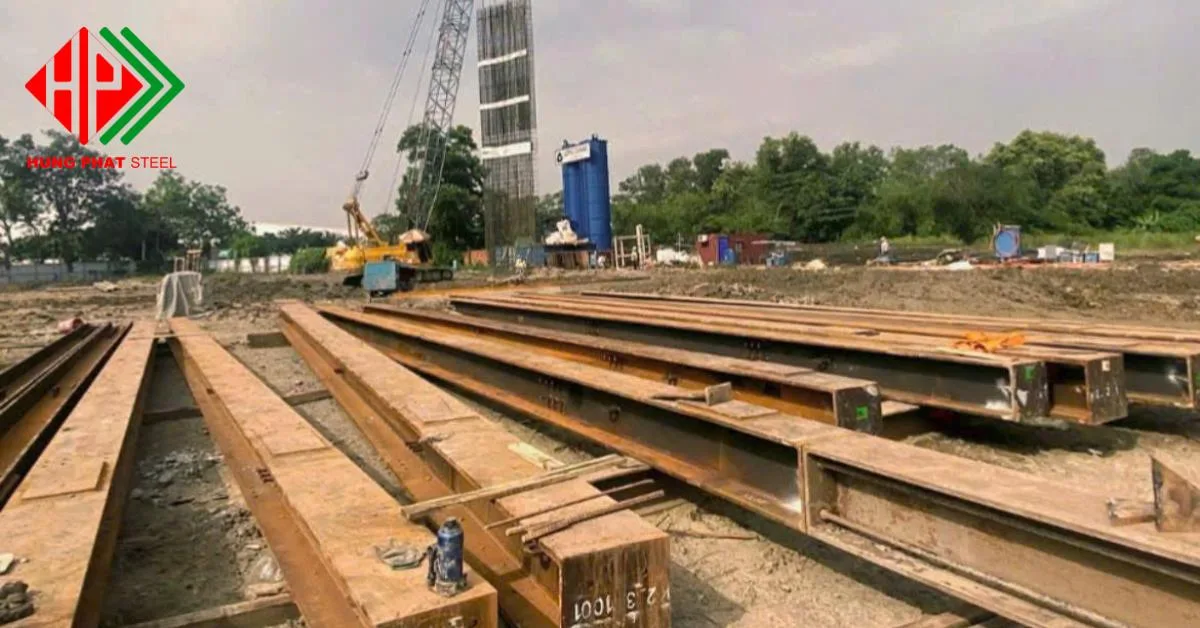

Cột chống tạm Kingpost
Cột chống tạm Kingpost

Các vật tư chi tiết để sản xuất cột chống tạm Kingpost

Để sản xuất cột chống tạm Kingpost (hay còn gọi là king post pile hoặc cột chống thép dạng chữ H dùng trong chống vách hố móng), các nhà thầu thường cần chuẩn bị các vật tư chính như sau:

1. Thép hình H (làm thân cột Kingpost)

  • Loại phổ biến: H200, H250, H300, H350 H400 I600 I700 (tuỳ tải trọng và chiều cao chống).

  • Tiêu chuẩn: JIS G3101 (SS400), ASTM A36, hoặc tương đương.

  • Chiều dài: Theo thiết kế, thường 6m – 12m.

  • Vai trò: Là phần chịu lực chính, truyền tải từ ván cừ/ván khuôn vào nền đất.

Tài liệu địa kỹ thuật trắc địa về: TÍNH TOÁN CỘT CHỐNG TẠM TẠI VỊ TRÍ LIÊN KẾT VỚI CỌC KHOAN NHỒI TRONG THIẾT KÉ BIỆN PHÁP THỊ CÔNG TÀNG HÀM – TS. HỒ NGỌC KHOA, KS. PHẠM QUANG CƯỜNG.
Trường Đại học Xây dựng Hà Nội

Có mô tả rõ về việc sử dụng Kingpost H400 x 400 x 13 x 21mm

Kingpost H400x400x13x21
Kingpost H400x400x13x21

Tải về tài liệu : tại đây

2. Thép tấm (làm bản mã, tai neo, gông)

  • Độ dày: 12mm – 25mm tuỳ vị trí và thiết kế.

  • Tiêu chuẩn: SS400, Q235B.

  • Ứng dụng:

    • Bản mã đỉnh/đáy để bắt bulong neo hoặc cố định vào dầm.

    • Tai neo/gông để liên kết với giằng chống hoặc neo đất.

3. Bulong – Ốc – Long đen

  • Loại: Bulong cường độ thường (4.6, 5.6) hoặc bulong cường độ cao (8.8, 10.9).

  • Kích thước: M16, M20, M24… tuỳ thiết kế.

  • Vai trò: Liên kết bản mã, gông với cột Kingpost hoặc giằng chống.

4. Vật tư hàn

  • Que hàn: E6013, E7018 cho kết cấu thép chịu lực.

  • Khí hàn (nếu hàn MIG/CO₂): CO₂ công nghiệp, Argon.

  • Vai trò: Liên kết các chi tiết thép hình – thép tấm thành một khối hoàn chỉnh.

5. Sơn bảo vệ bề mặt

  • Sơn chống gỉ: Epoxy, Alkyd hoặc kẽm giàu.

  • Sơn phủ: Tuỳ yêu cầu thẩm mỹ và bảo vệ.

  • Vai trò: Chống ăn mòn, tăng tuổi thọ cột Kingpost.

6. Vật tư phụ

  • Nẹp kê – chêm thép: Cố định khi dựng lắp.

  • Dây cáp, khóa cáp: Nếu cột kết hợp neo đất.

  • Dầu chống dính bê tông: Nếu Kingpost kết hợp giữ ván khuôn.

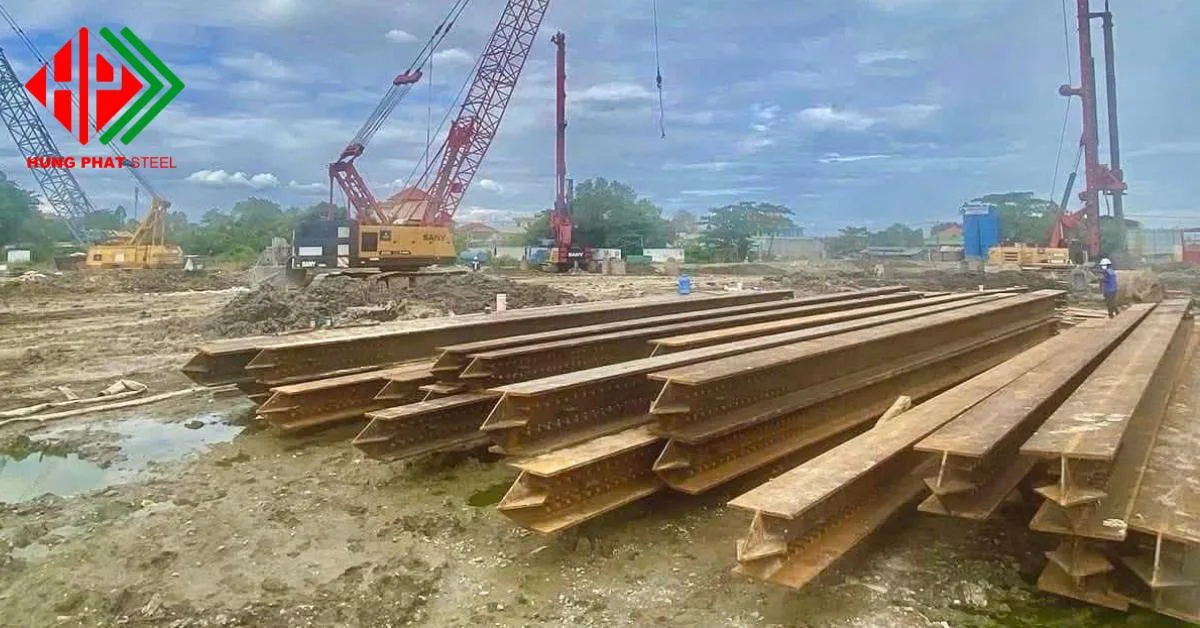

Cột chống tạm Kingpost
Cột chống tạm Kingpost

Ứng dụng của cột chống tạm

Cột chống tạm được sử dụng rộng rãi trong nhiều loại công trình xây dựng, bao gồm:

  • Thi công móng sâu: Trong các công trình nhà cao tầng, cầu, hoặc hầm, cột chống tạm được sử dụng để ổn định hố đào trước khi đổ bê tông móng.
  • Công trình ngầm: Các dự án như ga tàu điện ngầm, hầm giao thông, hoặc bãi đỗ xe ngầm thường yêu cầu cột chống tạm để duy trì sự ổn định của hố đào trong thời gian dài.
  • Công trình gần khu vực đô thị: Ở những nơi có mật độ xây dựng cao, cột chống tạm giúp bảo vệ các công trình lân cận khỏi nguy cơ sụt lún hoặc hư hỏng.
  • Tường chắn đất tạm thời: Cột chống tạm thường được sử dụng trong các hệ thống tường chắn tạm để hỗ trợ thi công đường, cầu, hoặc các công trình thủy lợi.
  • Công trình cải tạo: Khi cải tạo hoặc mở rộng các công trình hiện hữu, cột chống tạm được sử dụng để đảm bảo an toàn trong quá trình đào đất hoặc gia cố kết cấu.

Quy trình thi công cột chống tạm (Kingpost)

Quy trình lắp đặt cột chống tạm thường bao gồm các bước sau:

  1. Khảo sát và thiết kế: Tiến hành khảo sát địa chất để xác định đặc điểm đất, độ sâu hố đào, và các yếu tố tải trọng. Dựa trên dữ liệu này, kỹ sư thiết kế hệ thống cột chống tạm phù hợp.
  2. Chuẩn bị mặt bằng: Dọn dẹp khu vực thi công, đảm bảo mặt bằng phẳng và sẵn sàng cho việc lắp đặt.
  3. Cắm cột chính: Sử dụng máy ép cọc hoặc máy khoan để cắm cột thép vào lòng đất. Độ sâu và vị trí cột được tính toán chính xác để đảm bảo khả năng chịu lực.
  4. Lắp đặt thanh chống và tấm chắn: Sau khi cột chính được cố định, các thanh chống ngang hoặc chéo được lắp đặt. Tấm chắn (nếu có) được đặt giữa các cột để ngăn đất sạt lở.
  5. Kiểm tra và gia cố: Kiểm tra độ ổn định của hệ thống cột chống tạm, đảm bảo không có hiện tượng lún hoặc dịch chuyển. Nếu cần, bổ sung hệ thống neo hoặc các biện pháp gia cố khác.
  6. Tháo dỡ sau thi công: Khi kết cấu chính (như tường vây hoặc móng) hoàn thiện, cột chống tạm sẽ được tháo dỡ và tái sử dụng (nếu có thể).

Ưu điểm của cột chống tạm (Kingpost)

Cột chống tạm mang lại nhiều lợi ích trong xây dựng, bao gồm:

  • Tính linh hoạt: Có thể tùy chỉnh kích thước, hình dạng, và cách bố trí để phù hợp với các điều kiện công trình khác nhau.
  • Dễ lắp đặt và tháo dỡ: Hệ thống cột chống tạm thường được thiết kế để thi công nhanh chóng và có thể tái sử dụng, giúp tiết kiệm chi phí.
  • Hiệu quả chi phí: So với các giải pháp chống đỡ khác (như tường cừ hoặc bê tông cốt thép), cột chống tạm thường có chi phí thấp hơn trong các công trình tạm thời.
  • Khả năng chịu lực tốt: Cột thép có độ bền cao, phù hợp với các điều kiện địa chất phức tạp hoặc tải trọng lớn.
  • Bảo vệ công trình lân cận: Hệ thống cột chống tạm giúp giảm thiểu rung động và sụt lún, bảo vệ các công trình xung quanh.

Nhược điểm và thách thức

Mặc dù có nhiều ưu điểm, cột chống tạm cũng tồn tại một số hạn chế:

  • Giới hạn về độ sâu: Trong các hố đào rất sâu hoặc có địa chất phức tạp, cột chống tạm có thể không đủ khả năng chịu lực nếu không được gia cố thêm.
  • Phụ thuộc vào điều kiện địa chất: Hiệu quả của cột chống tạm phụ thuộc nhiều vào đặc điểm của đất. Trong đất yếu hoặc đất bão hòa nước, cần bổ sung các biện pháp neo hoặc gia cố.
  • Không gian thi công hạn chế: Thanh chống ngang có thể gây cản trở cho máy móc và công nhân trong hố đào, đặc biệt ở các công trình chật hẹp.
  • Chi phí bảo trì: Nếu không được bảo quản đúng cách, các cột thép có thể bị ăn mòn, làm giảm tuổi thọ và tăng chi phí thay thế.

Lưu ý khi sử dụng cột chống tạm

Để đảm bảo hiệu quả và an toàn khi sử dụng cột chống tạm, cần lưu ý các điểm sau:

  • Khảo sát địa chất kỹ lưỡng: Đánh giá chính xác đặc điểm đất và nước ngầm để lựa chọn loại cột và phương pháp thi công phù hợp.
  • Thiết kế chính xác: Tính toán tải trọng và lực tác động lên cột chống tạm để đảm bảo hệ thống đủ khả năng chịu lực.
  • Giám sát trong quá trình thi công: Liên tục kiểm tra độ ổn định của cột và vách hố đào để phát hiện sớm các dấu hiệu dịch chuyển hoặc sụt lún.
  • Tuân thủ quy định an toàn: Đảm bảo công nhân được trang bị bảo hộ và tuân thủ các quy định an toàn khi làm việc gần hố đào.
  • Lựa chọn vật liệu chất lượng cao: Sử dụng thép có độ bền cao và được xử lý chống ăn mòn để tăng tuổi thọ của cột chống tạm.

Xu hướng và cải tiến trong công nghệ cột chống tạm

Trong những năm gần đây, công nghệ cột chống tạm đã có nhiều cải tiến đáng kể, bao gồm:

  • Vật liệu mới: Sử dụng các loại thép hợp kim nhẹ hoặc vật liệu composite để giảm trọng lượng mà vẫn đảm bảo độ bền.
  • Hệ thống neo tiên tiến: Các hệ thống neo đất hiện đại giúp giảm sự phụ thuộc vào thanh chống ngang, tăng không gian làm việc trong hố đào.
  • Giám sát tự động: Sử dụng cảm biến và công nghệ IoT để theo dõi độ ổn định của cột chống tạm theo thời gian thực, giảm nguy cơ tai nạn.
  • Tái sử dụng và thân thiện môi trường: Các thiết kế cột chống tạm mới tập trung vào khả năng tái sử dụng và giảm thiểu tác động đến môi trường.

Kết luận

Cột chống tạm (Kingpost) là một giải pháp hiệu quả và linh hoạt trong thi công các công trình ngầm và móng sâu. Với cấu tạo đơn giản, khả năng chịu lực tốt, và tính linh hoạt cao, cột chống tạm đã trở thành một phần không thể thiếu trong nhiều dự án xây dựng hiện đại.

Tuy nhiên, để đảm bảo an toàn và hiệu quả, cần có sự tính toán kỹ lưỡng, lựa chọn vật liệu phù hợp, và giám sát chặt chẽ trong quá trình thi công. Với những tiến bộ trong công nghệ và vật liệu, cột chống tạm sẽ tiếp tục đóng vai trò quan trọng trong ngành xây dựng, đáp ứng nhu cầu ngày càng cao của các công trình phức tạp.
