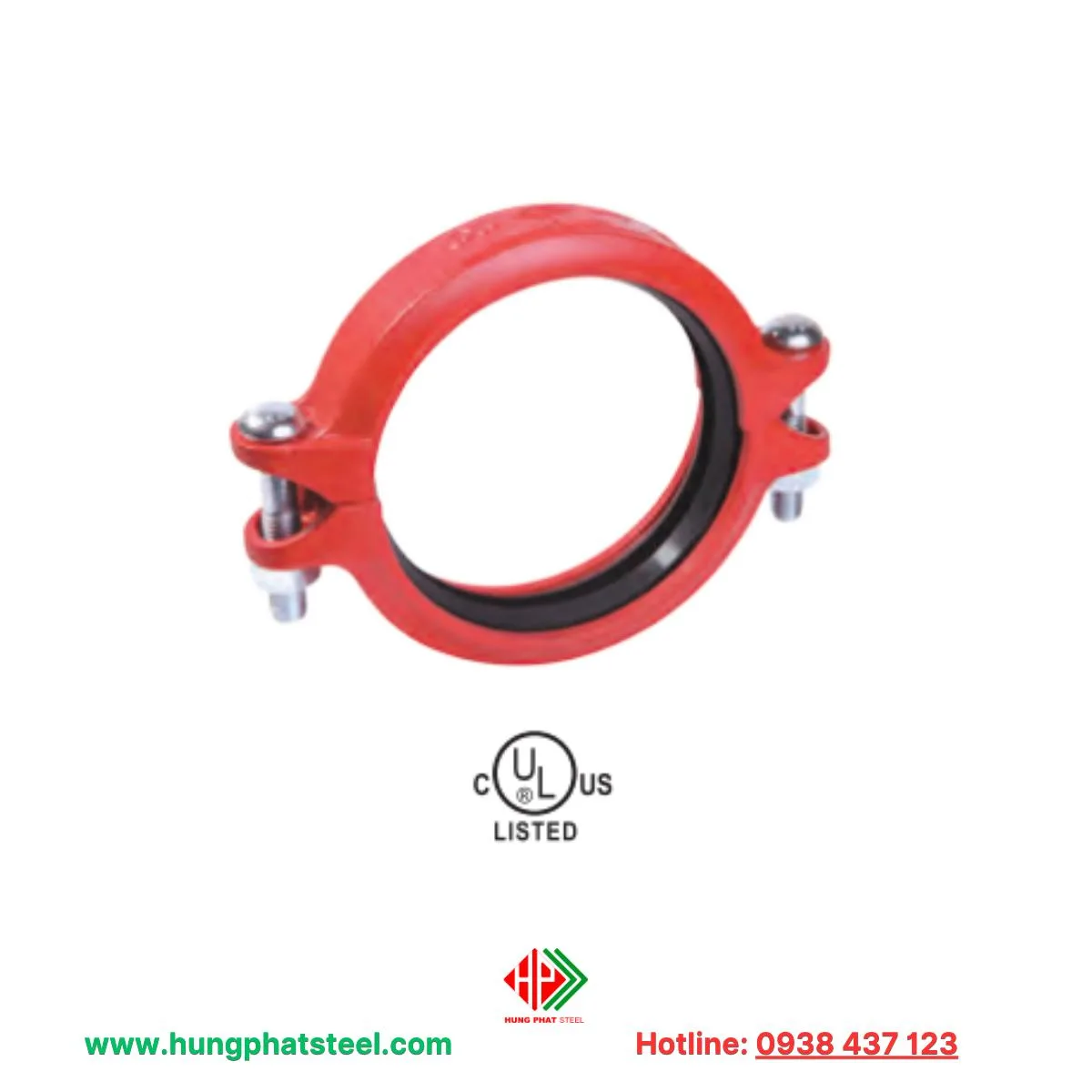

Khớp nối mềm kiểu mỏng 1NX

Mô tả

Trong các hệ thống đường ống công nghiệp hiện đại, việc đảm bảo kết nối chắc chắn, linh hoạt và an toàn là yếu tố then chốt để duy trì hiệu suất vận hành ổn định.

Đặc biệt trong môi trường có áp lực cao, rung động thường xuyên hoặc không gian lắp đặt hạn chế, các giải pháp kết nối truyền thống như hàn hoặc mặt bích thường gặp nhiều bất tiện. Đó là lý do khớp nối mềm kiểu mỏng 1NX trở thành lựa chọn ưu việt cho các kỹ sư và nhà thầu chuyên nghiệp.

Sản phẩm này được thiết kế với cấu trúc mỏng gọn, dễ lắp đặt, phù hợp với các hệ thống ống có kích thước nhỏ từ 6 inch đến 10 inch. Với khả năng chịu áp lực lên đến 300 PSI (tương đương 2.1 MPa), khớp nối 1NX đáp ứng tốt các yêu cầu kỹ thuật trong hệ thống cấp thoát nước, PCCC, HVAC, xử lý nước và nhiều ứng dụng công nghiệp khác.

Đặc biệt, sản phẩm đạt chứng nhận UL – một trong những tiêu chuẩn an toàn uy tín nhất thế giới – giúp người dùng hoàn toàn yên tâm về độ tin cậy và chất lượng.

Thông số kỹ thuật

• Tên sản phẩm: Khớp nối mềm kiểu mỏng 1NX
• Kích thước danh định: 150 mm (6 inch), 200 mm (8 inch), 250 mm (10 inch)
• Đường kính ngoài ống: 168.3 mm, 219.1 mm, 273.0 mm
• Áp suất làm việc: 300 PSI / 2.07 MPa

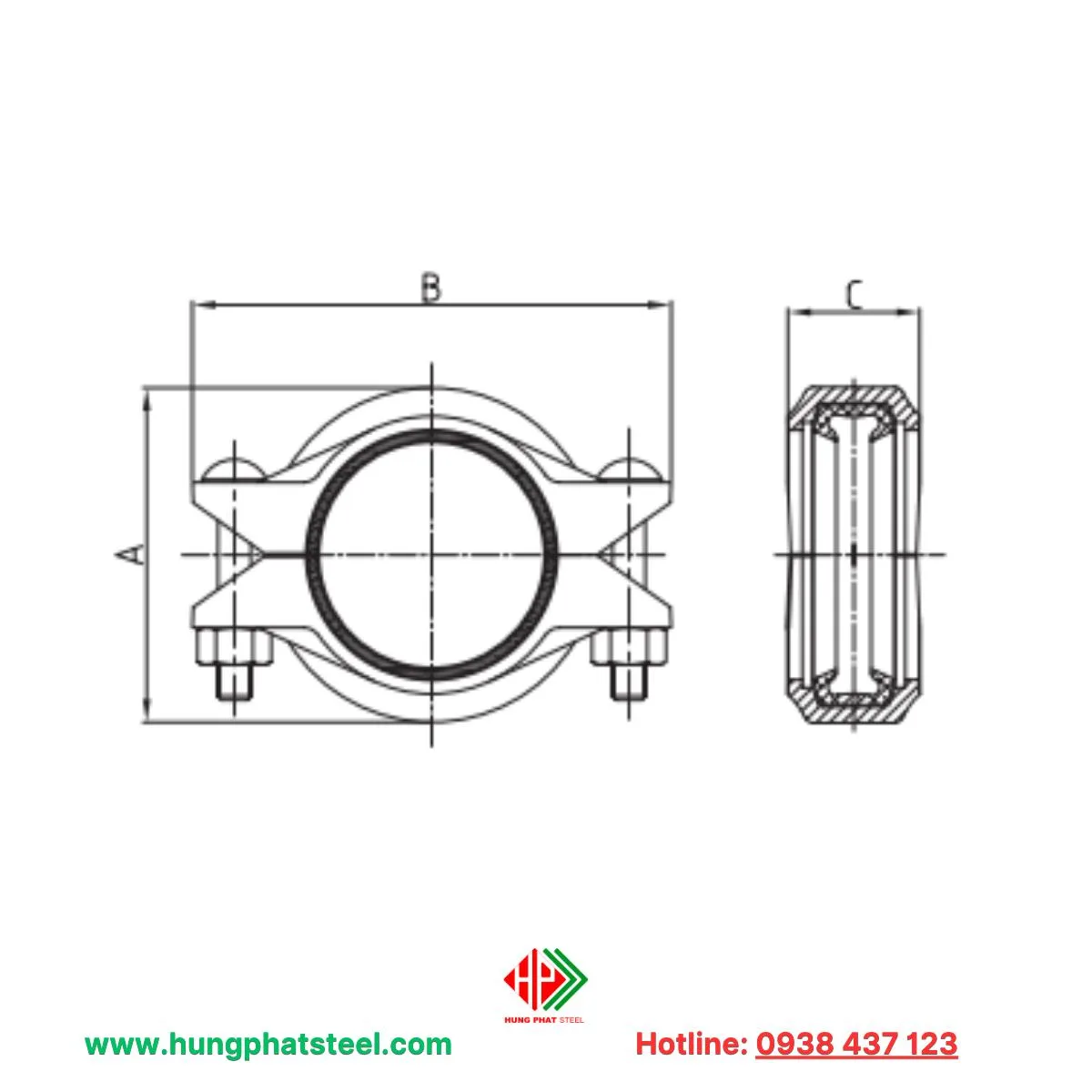

• Kích thước A: từ 197 mm đến 310 mm
• Kích thước B: từ 255 mm đến 390 mm
• Kích thước C: từ 49.5 mm đến 60 mm
• Bu lông siết: từ M12×70 đến M20×115
• Chứng nhận: UL (Underwriters Laboratories)
• Nhà cung cấp: Thép Hùng Phát

Bảng tra giá của khớp nối mềm kiểu mỏng 1NX mới ra

Lưu ý: Đây chỉ là giá tham khảo. Để có báo giá chính xác, bạn cần liên hệ trực tiếp nhà cung cấp Thép Hùng Phát để nhận bảng giá chính thức + chiết khấu dự án.

Những sản phẩm PCCC khác:

• Khớp nối mềm tiêu chuẩn loại 1N
• Khớp nối mềm tải nhẹ 1NS
• Khớp nối mềm chịu lực loại 1NH

Tính năng vượt trội của khớp nối mềm kiểu mỏng 1NX

Thiết kế siêu mỏng – tối ưu không gian

Với cấu trúc gọn nhẹ, khớp nối 1NX dễ dàng lắp đặt trong các vị trí chật hẹp, đặc biệt phù hợp cho hệ thống đường ống trong các tòa nhà cao tầng, phòng kỹ thuật hoặc khu vực hạn chế diện tích.

Khả năng chịu áp lực cao mà vẫn linh hoạt

Dù có kích thước nhỏ, sản phẩm vẫn đảm bảo độ kín và độ bền ở áp suất làm việc lên đến 300 PSI (2.07 MPa), giúp vận hành ổn định trong môi trường có dòng chảy mạnh hoặc áp lực lớn.

Giảm rung động và lệch trục hiệu quả

Nhờ vào lớp gioăng cao su đàn hồi và kết cấu siết chặt bằng bu lông, khớp nối 1NX giúp hấp thụ rung động, giảm ứng suất và bù sai lệch giữa các đoạn ống – từ đó bảo vệ toàn bộ hệ thống khỏi hư hại cơ học.

Lắp đặt nhanh – không cần hàn hoặc mặt bích

Việc sử dụng bu lông siết thay cho phương pháp hàn truyền thống giúp tiết kiệm thời gian thi công, dễ dàng tháo lắp khi bảo trì hoặc thay thế.

Đạt chuẩn UL – đảm bảo an toàn quốc tế

Chứng nhận UL là minh chứng cho chất lượng và độ an toàn của sản phẩm, đặc biệt quan trọng trong các hệ thống PCCC, xử lý nước và công trình yêu cầu tiêu chuẩn kỹ thuật cao.

Tương thích đa dạng kích thước ống

Từ các size nhỏ như 6 inch đến các size lớn 10 inch, khớp nối 1NX có đầy đủ chủng loại để đáp ứng mọi nhu cầu kết nối trong hệ thống đường ống công nghiệp và dân dụng.

Khám phá ngay: Cấu tạo và nguyên lý làm việc

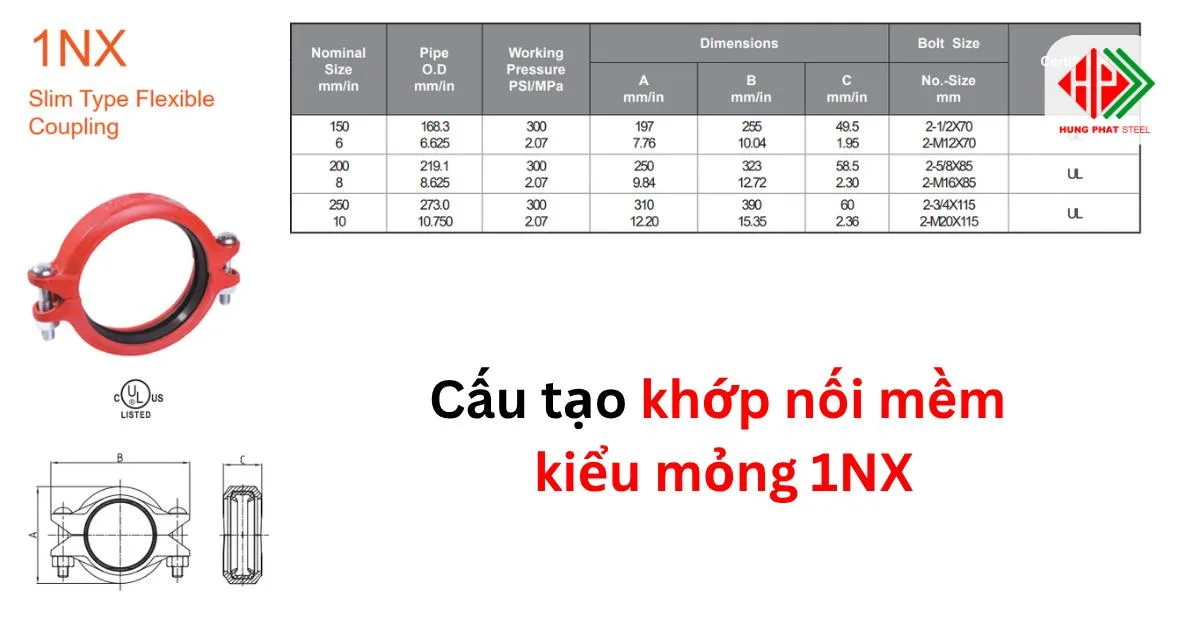

Cấu tạo khớp nối mềm kiểu mỏng 1NX

Khớp nối 1NX được thiết kế với cấu trúc đơn giản nhưng hiệu quả, gồm các thành phần chính:

• Thân khớp nối (housing): Làm từ thép carbon hoặc inox, được sơn phủ chống ăn mòn. Thiết kế mỏng giúp tiết kiệm không gian lắp đặt.
• Gioăng cao su (gasket): Được đặt bên trong, có nhiệm vụ tạo độ kín giữa hai đầu ống. Vật liệu thường là EPDM, NBR hoặc silicone tùy ứng dụng.
• Bu lông siết (bolts & nuts): Giúp cố định thân khớp nối và ép gioăng vào ống, đảm bảo độ kín và độ chắc chắn.
• Rãnh khóa (tongue & groove): Tăng độ bám giữa khớp nối và ống, chống trượt và lệch trục.

Nguyên lý làm việc

Khớp nối 1NX hoạt động dựa trên nguyên lý ép chặt gioăng cao su vào bề mặt ngoài của hai đầu ống:

1. Lắp đặt: Hai đầu ống được đưa vào khớp nối, tiếp xúc với gioăng cao su.
2. Siết bu lông: Khi bu lông được siết, thân khớp nối ép gioăng vào thành ống, tạo lực nén đều.
3. Tạo độ kín: Gioăng cao su bị ép chặt, ngăn chất lỏng hoặc khí rò rỉ ra ngoài.
4. Hấp thụ rung động & lệch trục: Nhờ tính đàn hồi của gioăng và thiết kế linh hoạt, khớp nối có thể hấp thụ rung động, giãn nở nhiệt và sai lệch nhỏ giữa các đoạn ống.

Top ứng dụng của khớp nối mềm kiểu mỏng 1NX

Kết nối nhanh trong hệ thống ống công nghiệp

Giúp rút ngắn thời gian thi công nhờ thiết kế lắp đặt không cần hàn, phù hợp với các công trình yêu cầu tiến độ gấp.

Giải pháp chống rung cho hệ thống cơ điện

Khả năng hấp thụ rung động và sai lệch nhỏ giữa các đoạn ống giúp bảo vệ thiết bị và kéo dài tuổi thọ hệ thống.

Lựa chọn lý tưởng cho không gian hẹp

Thiết kế mỏng gọn giúp dễ dàng lắp đặt trong trần kỹ thuật, hầm máy, tủ thiết bị hoặc các vị trí khó thao tác.

Ứng dụng trong hệ thống dẫn chất lỏng và khí

Phù hợp cho các hệ thống dẫn nước, khí nén, hóa chất nhẹ… trong nhà máy, xưởng sản xuất và tòa nhà thương mại.

Tối ưu cho công trình cải tạo và bảo trì

Dễ tháo lắp, thay thế mà không ảnh hưởng đến kết cấu ống hiện hữu – đặc biệt hữu ích trong các dự án nâng cấp hệ thống.

Giải pháp khớp nối 1NX chất lượng cao từ Thép Hùng Phát

Thép Hùng Phát không chỉ cung cấp sản phẩm – chúng tôi mang đến giải pháp kết nối hiệu quả, an toàn và bền vững cho mọi hệ thống đường ống.

Sản phẩm chất lượng cao, kiểm định nghiêm ngặt

Khớp nối 1NX được sản xuất theo tiêu chuẩn quốc tế, đạt chứng nhận UL, đảm bảo độ kín tuyệt đối, khả năng chịu áp lực cao và độ bền vượt trội trong môi trường khắc nghiệt.

Đa dạng chủng loại – luôn sẵn hàng

Từ size nhỏ (6 inch) đến size lớn (10 inch), Thép Hùng Phát luôn có sẵn hàng trong kho, đáp ứng nhanh mọi nhu cầu kỹ thuật và tiến độ thi công.

Giá cả hợp lý – tối ưu chi phí công trình

Chúng tôi cam kết cung cấp mức giá cạnh tranh, minh bạch, giúp khách hàng dễ dàng lập ngân sách và kiểm soát chi phí.

Dịch vụ tư vấn kỹ thuật chuyên sâu

Đội ngũ kỹ sư giàu kinh nghiệm luôn sẵn sàng hỗ trợ lựa chọn sản phẩm phù hợp, tư vấn lắp đặt và xử lý kỹ thuật tận nơi nếu cần.

Giao hàng nhanh – hỗ trợ toàn quốc

Hệ thống vận chuyển linh hoạt giúp giao hàng đúng hẹn đến mọi tỉnh thành, kể cả các công trình ở vùng sâu vùng xa.
