Khớp nối cứng thân mảnh 1GX

Khớp nối cứng thân mảnh 1GX là dòng sản phẩm được thiết kế đặc biệt với cấu trúc mỏng gọn nhưng vẫn đảm bảo độ chắc chắn và độ kín tuyệt đối, thích hợp cho các hệ thống đường ống có không gian lắp đặt hạn chế. Với khả năng chịu áp lực 300 PSI (2.07 MPa), sản phẩm mang lại hiệu quả vận hành ổn định và an toàn trong các ứng dụng tải nhẹ và trung bình.

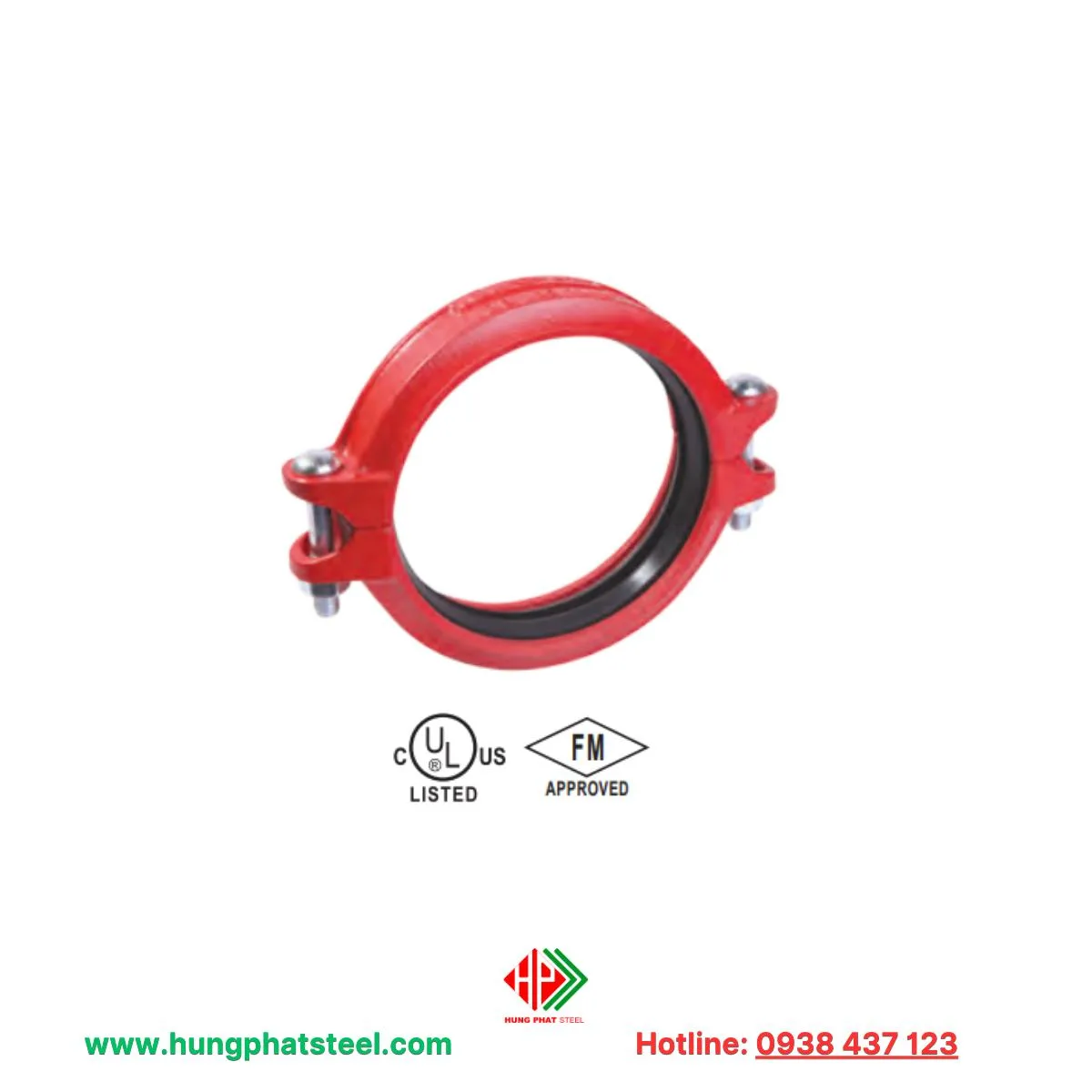

Thân khớp được chế tạo từ gang dẻo chất lượng cao, phủ sơn epoxy đỏ chống ăn mòn, kết hợp với gioăng cao su EPDM giúp duy trì độ kín khít lâu dài và giảm rò rỉ chất lỏng. Cấu trúc thân mảnh giúp giảm trọng lượng, tăng tính linh hoạt khi lắp đặt, đồng thời vẫn đảm bảo độ bền vững khi chịu áp lực hoặc rung động.

Được chứng nhận bởi UL và FM, khớp nối cứng thân mảnh 1GX là lựa chọn tối ưu cho các hệ thống PCCC, HVAC, cấp thoát nước và công trình công nghiệp hiện đại.

Thép Hùng Phát – nhà phân phối chính hãng, cam kết chất lượng chuẩn quốc tế, giá cạnh tranh và giao hàng nhanh trên toàn quốc.

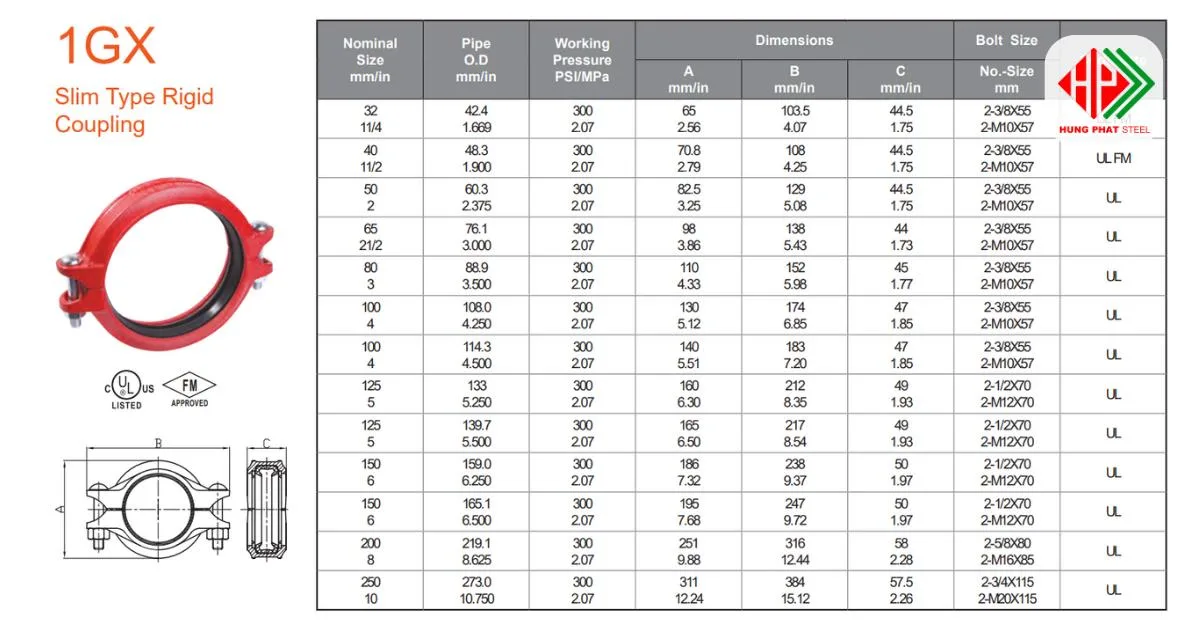

Thông số kỹ thuật

Tên sản phẩm: Khớp nối cứng thân mảnh 1GX
Kích thước danh định (mm/in): 32 – 250 mm / 11/4 – 10 in
Đường kính ngoài ống (mm/in): 42.4 – 273.0 mm / 1.669 – 10.750 in
Áp suất làm việc (PSI/MPa): 300 PSI / 2.07 MPa

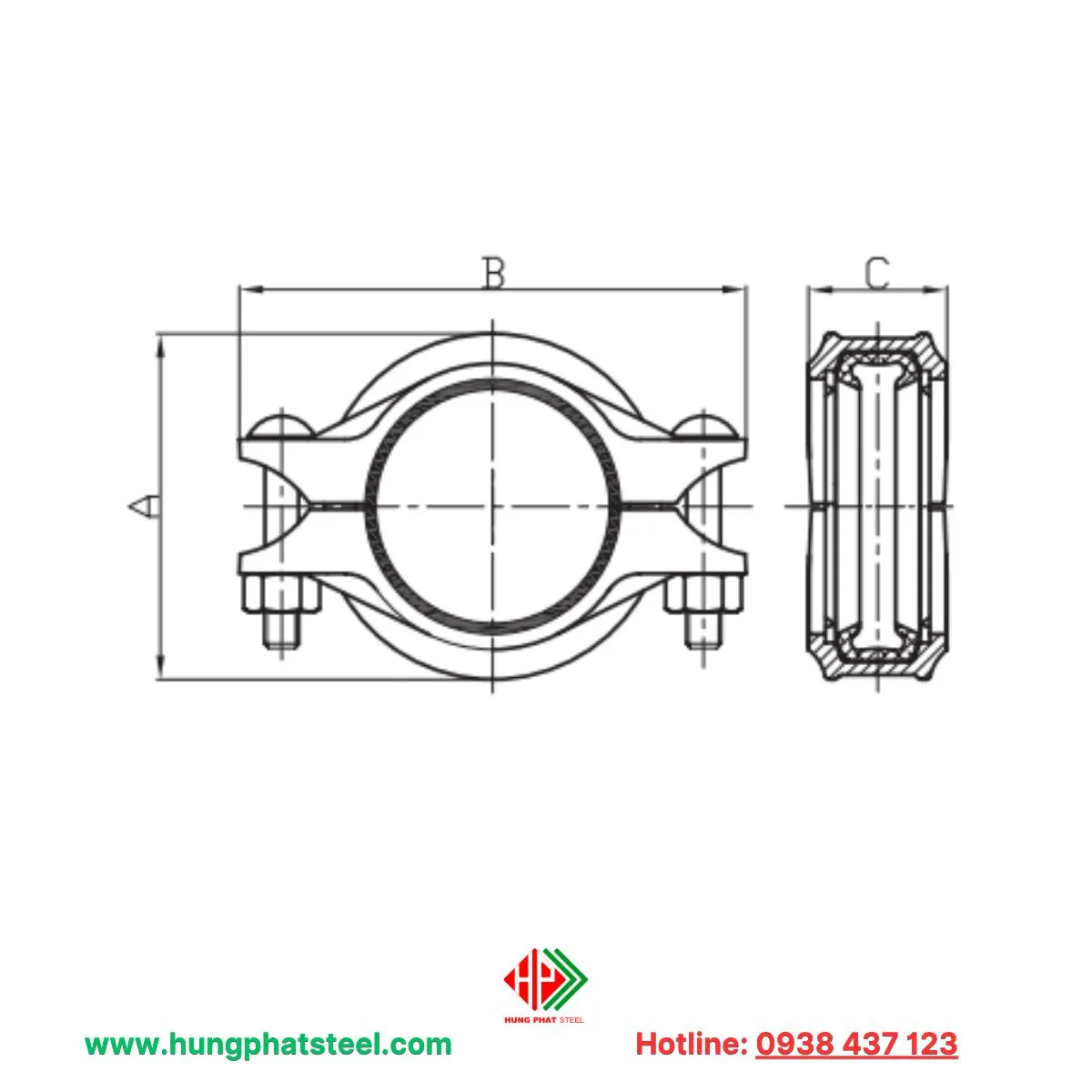

Kích thước A (mm/in): 65 – 311 mm / 2.56 – 12.24 in
Kích thước B (mm/in): 103.5 – 384 mm / 4.07 – 15.12 in
Kích thước C (mm/in): 44.5 – 58 mm / 1.75 – 2.28 in
Bu lông siết (mm): Từ M10X57 đến M20X115
Chứng nhận: UL, FM
Nhà cung cấp: Thép Hùng Phát

Bảng giá khớp nối 1GX mới nhất 2025 – Ưu đãi đặc biệt tại Hùng Phát

Kích thước danh định (mm)	Đường kính ống (inch)	Áp suất làm việc (PSI)	Đơn giá tham khảo (VNĐ/cái)
32 mm	1 1/4″	300 PSI	78.000₫
40 mm	1 1/2″	300 PSI	82.000₫
50 mm	2″	300 PSI	95.000₫
65 mm	2 1/2″	300 PSI	125.000₫
80 mm	3″	300 PSI	165.000₫
100 mm	4″	300 PSI	210.000₫
125 mm	5″	300 PSI	265.000₫
150 mm	6″	300 PSI	320.000₫
200 mm	8″	300 PSI	480.000₫
250 mm	10″	300 PSI	640.000 ₫

Lưu ý: Đây chỉ là giá tham khảo. Để có báo giá chính xác, bạn cần liên hệ trực tiếp nhà cung cấp Thép Hùng Phát để nhận bảng giá chính thức + chiết khấu dự án.

Những sản phẩm PCCC khác:

Khớp nối mềm tiêu chuẩn loại 1N

Khớp nối giãn nở PN10/16

Khớp nối mềm chịu lực loại 1NH

Ưu điểm vượt trội giúp 1GX được tin dùng trong nhiều công trình

1. Thiết kế thân mảnh – Tiết kiệm không gian lắp đặt

Thân khớp nối 1GX được tinh giản kích thước so với các loại khớp nối cứng thông thường, giúp giảm khoảng cách giữa các đường ống, phù hợp cho khu vực có không gian hạn chế như phòng kỹ thuật, tầng hầm hoặc trục kỹ thuật dọc tòa nhà.

2. Cấu trúc cứng vững – Duy trì độ thẳng của hệ thống ống

1GX được chế tạo với vòng kẹp bằng gang dẻo cao cấp và bu lông chịu lực M10–M20, tạo ra mối liên kết cực kỳ ổn định.

Sản phẩm ngăn chặn sự xoay hoặc xô lệch của ống, đảm bảo hệ thống vận hành ổn định trong điều kiện áp suất 300 PSI.

3. Gioăng kín khít tuyệt đối – Giảm thiểu rò rỉ và bảo trì

Phần gioăng EPDM hoặc NBR đạt chuẩn UL, FM, giúp khớp nối chịu áp lực và nhiệt độ cao, ngăn rò rỉ chất lỏng, khí hoặc hơi trong suốt quá trình sử dụng.

Nhờ đó, 1GX giúp giảm tần suất bảo trì và chi phí vận hành lâu dài cho hệ thống.

4. Dễ dàng lắp đặt, tháo rời và thay thế

Thiết kế 2 bu lông siết đối xứng giúp việc lắp đặt nhanh gọn mà không cần thiết bị chuyên dụng phức tạp.

Việc bảo trì hoặc thay thế ống trở nên đơn giản hơn nhiều so với phương pháp hàn hoặc nối ren truyền thống.

5. Phù hợp nhiều loại công trình và hệ thống

Khớp nối 1GX tương thích với nhiều vật liệu ống như ống thép mạ kẽm, ống đen, ống thép carbon hoặc ống hợp kim, nên được ứng dụng rộng rãi trong:

Hệ thống PCCC (Sprinkler, Fire Pump)
Hệ thống HVAC, đường nước làm mát
Ống dẫn dầu, khí nén hoặc hóa chất nhẹ

6. Chứng nhận quốc tế – Bảo chứng cho chất lượng

Sản phẩm đạt chứng nhận UL và FM, đảm bảo tuân thủ các tiêu chuẩn quốc tế về an toàn, độ bền và khả năng chịu áp lực.

Đây là yếu tố quan trọng giúp khớp nối 1GX được chấp nhận sử dụng trong các dự án lớn, khu công nghiệp và tòa nhà cao tầng.

Nguyên lý hoạt động thông minh của khớp nối cứng thân mảnh 1GX

Khớp nối cứng thân mảnh 1GX là giải pháp kết nối ống tiên tiến được thiết kế theo nguyên lý ép chặt và cố định đồng trục, giúp các đoạn ống liên kết với nhau vững chắc mà không cần hàn hay ren. Cơ chế hoạt động của sản phẩm được tối ưu hóa để đảm bảo độ kín, độ cứng và khả năng chịu áp lực cao trong mọi điều kiện làm việc.

1. Cơ chế ép chặt hai nửa vòng kẹp

Khớp nối 1GX gồm hai nửa vòng thân mảnh bằng gang dẻo, khi siết chặt bu lông sẽ ép chặt gioăng cao su vào bề mặt ống.

Lực siết được phân bố đồng đều quanh chu vi, tạo nên vòng khóa cứng vững, giúp hai đầu ống được cố định tuyệt đối mà không bị xoay hoặc tách rời khi chịu tải.

2. Gioăng làm kín tự động theo áp suất

Phần gioăng EPDM hoặc NBR bên trong khớp nối có khả năng tự gia tăng lực ép khi áp suất bên trong đường ống tăng lên.

Cơ chế này giúp gioăng tự siết chặt hơn khi có áp lực, đảm bảo độ kín khít tuyệt đối, ngăn rò rỉ chất lỏng hay khí.

Khi áp suất giảm, gioăng trở lại trạng thái đàn hồi ban đầu, giúp duy trì độ bền lâu dài mà không biến dạng.

3. Duy trì độ thẳng của hệ thống ống

Do đặc tính “rigid” (cứng), khớp nối 1GX không cho phép ống dịch chuyển, nghiêng hoặc xoay trục, đảm bảo độ thẳng hàng và ổn định cho toàn bộ hệ thống.

Điều này đặc biệt quan trọng trong hệ thống PCCC, HVAC hoặc đường ống công nghiệp, nơi độ chính xác của trục ống quyết định đến hiệu suất vận hành.

4. Hỗ trợ tháo lắp, bảo trì linh hoạt

Nguyên lý ghép nối cơ học của 1GX giúp việc tháo lắp nhanh gọn chỉ với vài thao tác siết bu lông, không gây ảnh hưởng đến các đoạn ống lân cận.

Cơ chế này giúp rút ngắn thời gian thi công, bảo trì hoặc thay thế ống, đặc biệt hiệu quả trong các công trình lớn hoặc hệ thống đang vận hành.

Các lĩnh vực sử dụng phổ biến khớp nối cứng thân mảnh 1GX

1. Hệ thống phòng cháy chữa cháy (PCCC) chuyên dụng

Trong các công trình cao tầng, nhà xưởng và kho hàng, 1GX giúp kết nối nhanh các đoạn ống PCCC mà không cần hàn cố định.

Thiết kế gioăng ép kín thông minh giúp chống rò rỉ nước, chịu được áp lực dòng chảy cao, đảm bảo an toàn và ổn định khi hệ thống hoạt động ở cường độ lớn.

2. Hệ thống điều hòa, làm mát và HVAC

Khớp nối 1GX được ứng dụng phổ biến trong các đường ống dẫn nước lạnh, nước ngưng và chất làm mát công nghiệp.

Vật liệu gang dẻo cùng lớp phủ chống ăn mòn cho phép làm việc lâu dài trong môi trường ẩm ướt hoặc nhiệt độ biến thiên mạnh, đảm bảo độ bền và tính ổn định cho hệ thống HVAC.

3. Nhà máy, khu công nghiệp và xưởng chế biến

Trong môi trường sản xuất có nhiều rung động và áp lực, khớp nối thân mảnh 1GX mang lại kết nối cứng vững, hạn chế lệch trục hoặc biến dạng ống.

Sản phẩm được ưa chuộng trong đường ống dẫn dầu, khí nén, nước kỹ thuật và dung dịch công nghiệp nhẹ, nơi yêu cầu độ an toàn cao và tuổi thọ dài.

4. Hệ thống cấp – thoát nước và xử lý môi trường

1GX được sử dụng trong đường ống cấp nước đô thị, nhà máy xử lý nước thải và hệ thống lọc nước công nghiệp.

Cấu tạo đơn giản, dễ tháo lắp giúp bảo trì nhanh chóng mà không cần thay thế toàn bộ đường ống, tiết kiệm đáng kể chi phí vận hành.

5. Dự án xây dựng cơ điện (MEP) và công trình dân dụng

Đối với các công trình thương mại, trung tâm thương mại, bệnh viện và nhà máy, khớp nối 1GX giúp rút ngắn thời gian thi công, đảm bảo tính thẩm mỹ, gọn gàng cho hệ thống ống chạy nổi hoặc âm tường.

Đây là lựa chọn được nhiều kỹ sư cơ điện (MEP) tin dùng nhờ khả năng đáp ứng cả kỹ thuật lẫn kinh tế.

6. Hệ thống năng lượng – công nghệ cao

Trong các nhà máy điện, dự án năng lượng mặt trời, hoặc hệ thống làm mát trung tâm dữ liệu (Data Center), khớp nối 1GX được đánh giá cao nhờ độ chính xác kết nối cao, hạn chế rò rỉ và không gây gián đoạn vận hành.

Vì sao nên chọn Thép Hùng Phát khi mua khớp nối 1GX?

1. Phân phối chính hãng – Chất lượng đảm bảo

Toàn bộ sản phẩm khớp nối cứng thân mảnh 1GX được nhập trực tiếp từ nhà sản xuất uy tín, có đầy đủ chứng chỉ kiểm định và tem xuất xứ rõ ràng.

Mỗi sản phẩm đều được kiểm tra kỹ lưỡng về kích thước, áp suất, độ kín trước khi xuất kho, đảm bảo hiệu suất ổn định và tuổi thọ cao.

2. Báo giá cạnh tranh – Ưu đãi hấp dẫn cho dự án

Thép Hùng Phát cung cấp mức giá tốt nhất trên thị trường, kèm chính sách chiết khấu linh hoạt cho đơn hàng số lượng lớn hoặc khách hàng MEP, nhà thầu cơ điện.

Đặc biệt, bạn còn nhận được tư vấn kỹ thuật miễn phí để lựa chọn đúng loại khớp nối phù hợp với từng đường ống cụ thể.

3. Hàng hóa luôn sẵn kho – Giao nhanh toàn quốc

Với hệ thống kho hàng quy mô lớn tại TP.HCM và các tỉnh lân cận, Thép Hùng Phát luôn có nguồn cung ổn định, sẵn sàng đáp ứng nhu cầu gấp của công trình.

Dịch vụ vận chuyển linh hoạt, hỗ trợ giao hàng tận nơi giúp bạn tiết kiệm thời gian và chi phí logistics.

4. Hỗ trợ kỹ thuật tận tâm – Dịch vụ hậu mãi chu đáo

Đội ngũ kỹ thuật viên giàu kinh nghiệm của Hùng Phát luôn sẵn sàng tư vấn, hướng dẫn lắp đặt và xử lý sự cố kỹ thuật khi cần thiết.

Chúng tôi cam kết đồng hành cùng khách hàng trong suốt vòng đời sản phẩm, giúp đảm bảo hiệu quả vận hành cao nhất.

5. Uy tín thương hiệu – Được nhiều nhà thầu tin chọn

Với hơn 10 năm kinh nghiệm cung cấp phụ kiện đường ống công nghiệp, Thép Hùng Phát đã trở thành đối tác quen thuộc của hàng trăm công trình lớn nhỏ trên toàn quốc, đặc biệt trong các lĩnh vực PCCC, HVAC, xử lý nước, cơ điện và năng lượng.
