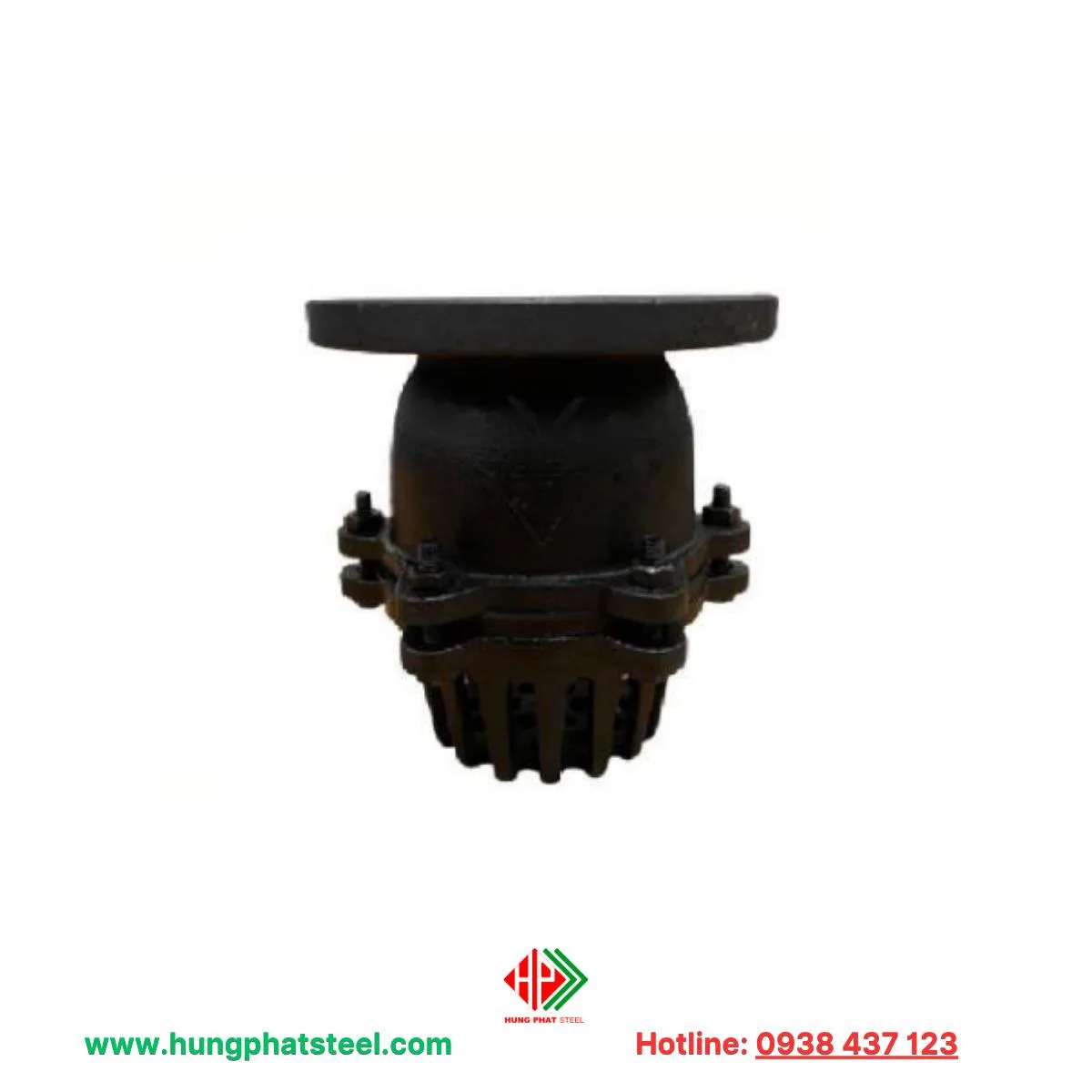

Van hút đáy 10K

Van hút đáy 10K (hay còn gọi là van chân 10K hoặc foot valve 10K) là thiết bị quan trọng trong hệ thống bơm nước, có nhiệm vụ ngăn không cho chất lỏng chảy ngược lại khi máy bơm ngừng hoạt động.

Thông số kỹ thuật:

  • Tên sản phẩm: Van hút đáy 10K
  • Áp suất danh định (Mpa): 1.6
  • Thử kín (nước): 0.55 – 1.6 Mpa
  • Thử vỏ: 2.1 Mpa
  • Nhiệt độ làm việc phù hợp: ≤ 80°C
Danh mục:

Mô tả

Van hút đáy 10K (hay còn gọi là van chân 10K hoặc foot valve 10K) là thiết bị quan trọng trong hệ thống bơm nước, có nhiệm vụ ngăn không cho chất lỏng chảy ngược lại khi máy bơm ngừng hoạt động.

Van được thiết kế với khả năng chịu áp lực cao lên đến 10K, đảm bảo hoạt động ổn định, bền bỉ và hiệu quả trong môi trường khắc nghiệt. Nhờ cấu tạo đơn giản nhưng chắc chắn, van hút đáy 10K được ứng dụng rộng rãi trong các hệ thống cấp thoát nước, xử lý nước thải, công nghiệp, nông nghiệp và PCCC.

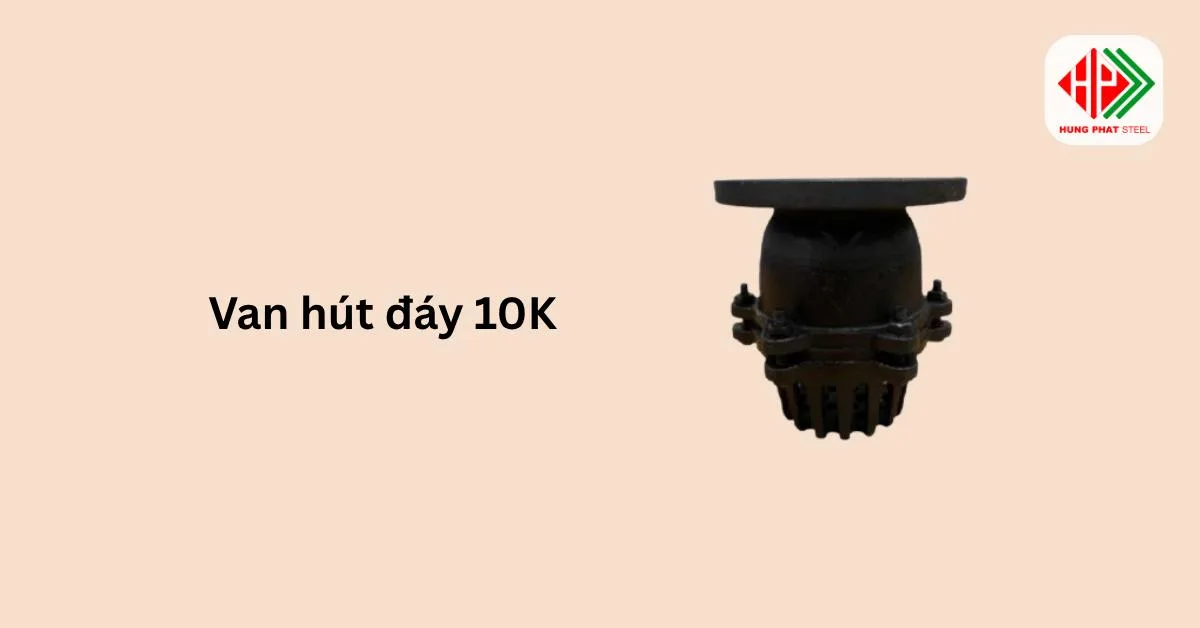

Van hút đáy 10K

Thông số kỹ thuật

  • Tên sản phẩm: Van hút đáy 10K
  • Áp suất danh định (Mpa): 1.6
  • Thử kín (nước): 0.55 – 1.6 Mpa
  • Thử vỏ: 2.1 Mpa
  • Nhiệt độ làm việc phù hợp: ≤ 80°C
  • Môi chất sử dụng: Nước
  • Ứng dụng: Dùng trong hệ thống bơm nước, cấp thoát nước, xử lý nước thải, công nghiệp và PCCC.
  • Nhà sản xuất: Hàn Quốc
  • Nhà cung cấp: Thép Hùng Phát

Bảng giá van hút đáy 10K mới nhất

Kích thước (DN)
Vật liệu Giá tham khảo (VNĐ) Ghi chú
DN50 (2″) Gang / Inox 1.000.000 – 1.500.000
Thông dụng cho bơm dân dụng, công nghiệp nhỏ
DN65 (2½”) Gang / Inox 1.300.000 – 1.800.000
Hệ thống nước sạch, tưới tiêu
DN80 (3″) Gang / Inox 1.800.000 – 2.500.000
Dùng cho bơm công nghiệp vừa
DN100 (4″) Gang / Inox 2.500.000 – 3.500.000
Dòng công nghiệp, xử lý nước thải
DN125 (5″) Gang 3.800.000 – 5.000.000
Hệ thống cấp thoát nước lớn
DN150 (6″) Gang 5.500.000 – 7.000.000
Phù hợp trạm bơm, PCCC
DN200 trở lên Gang / Thép Liên hệ
Báo giá theo yêu cầu dự án

Lưu ý: Đây chỉ là giá tham khảo. Để có báo giá chính xác, bạn cần liên hệ trực tiếp nhà cung cấp Thép Hùng Phát để nhận bảng giá chính thức + chiết khấu dự án.

Những sản phẩm PCCC khác:

Van hút đáy 10K

Ưu điểm van hút đáy 10K nổi bật nhất

1. Giữ ổn định cột nước, bảo vệ bơm hiệu quả

Van hoạt động như một “van một chiều ngược”, ngăn dòng nước chảy ngược về bể khi bơm ngừng. Nhờ đó, hệ thống luôn sẵn sàng khởi động lại nhanh chóng mà không cần mồi nước, giúp giảm hao mòn, tiết kiệm năng lượng và tăng tuổi thọ cho máy bơm.

2. Chịu áp lực cao – đạt chuẩn 10K (1.6 Mpa)

Van được thiết kế và sản xuất theo tiêu chuẩn JIS 10K, đảm bảo khả năng làm việc ổn định trong môi trường áp suất cao. Điều này đặc biệt quan trọng đối với các hệ thống bơm công nghiệp, xử lý nước thải và PCCC, nơi yêu cầu độ bền và độ kín tuyệt đối.

3. Cấu tạo chắc chắn, vận hành bền bỉ

Thân van thường được chế tạo từ gang, thép hoặc inox 304, kết hợp cùng lưới lọc và đĩa van chịu mài mòn tốt, giúp chống gỉ sét, chống ăn mòn và chịu được môi trường nước bẩn. Tuổi thọ sử dụng dài hơn nhiều so với các dòng van chân thông thường.

4. Giảm thiểu rủi ro hư hỏng hệ thống

Khi máy bơm ngừng đột ngột, sự chảy ngược của dòng nước có thể tạo áp lực lớn gây nứt vỡ đường ống hoặc hư hỏng cánh bơm. Van hút đáy 10K giúp giảm xung áp, hạn chế hiện tượng búa nước (water hammer) và đảm bảo an toàn cho toàn hệ thống.

5. Lắp đặt và bảo trì đơn giản

Van có cấu tạo gọn, trọng lượng hợp lý, dễ dàng tháo lắp để kiểm tra, vệ sinh hoặc thay thế lưới lọc. Thích hợp cho cả hệ thống nước sạch, nước thải, công trình dân dụng và công nghiệp.

6. Tính linh hoạt cao trong ứng dụng

Có nhiều lựa chọn về kích thước (DN50 – DN200) và vật liệu, van hút đáy 10K phù hợp với hầu hết các loại máy bơm ly tâm, trục ngang hoặc bơm giếng công nghiệp.

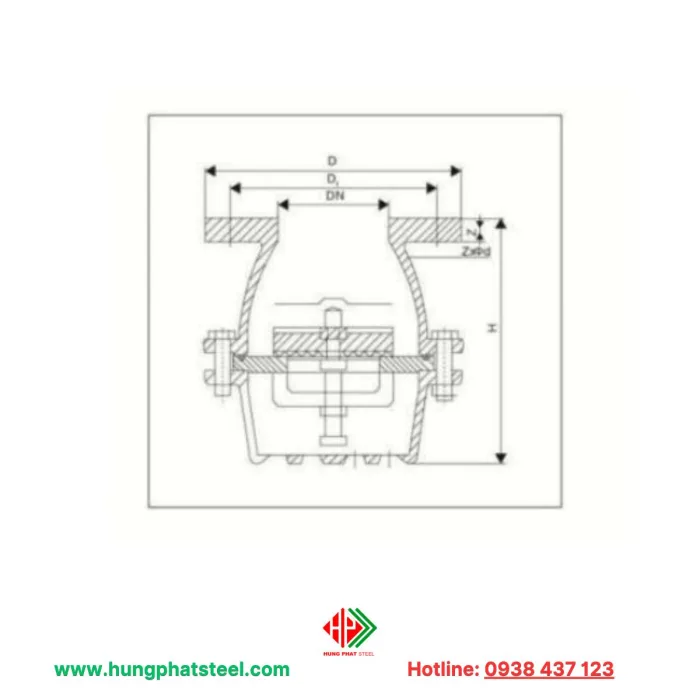

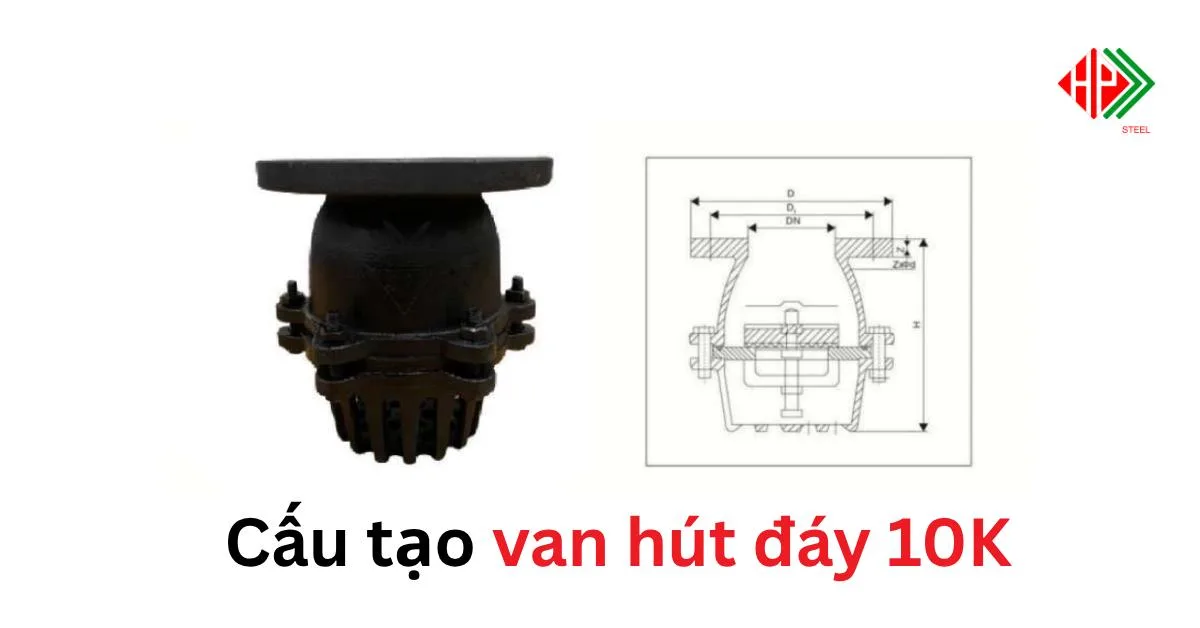

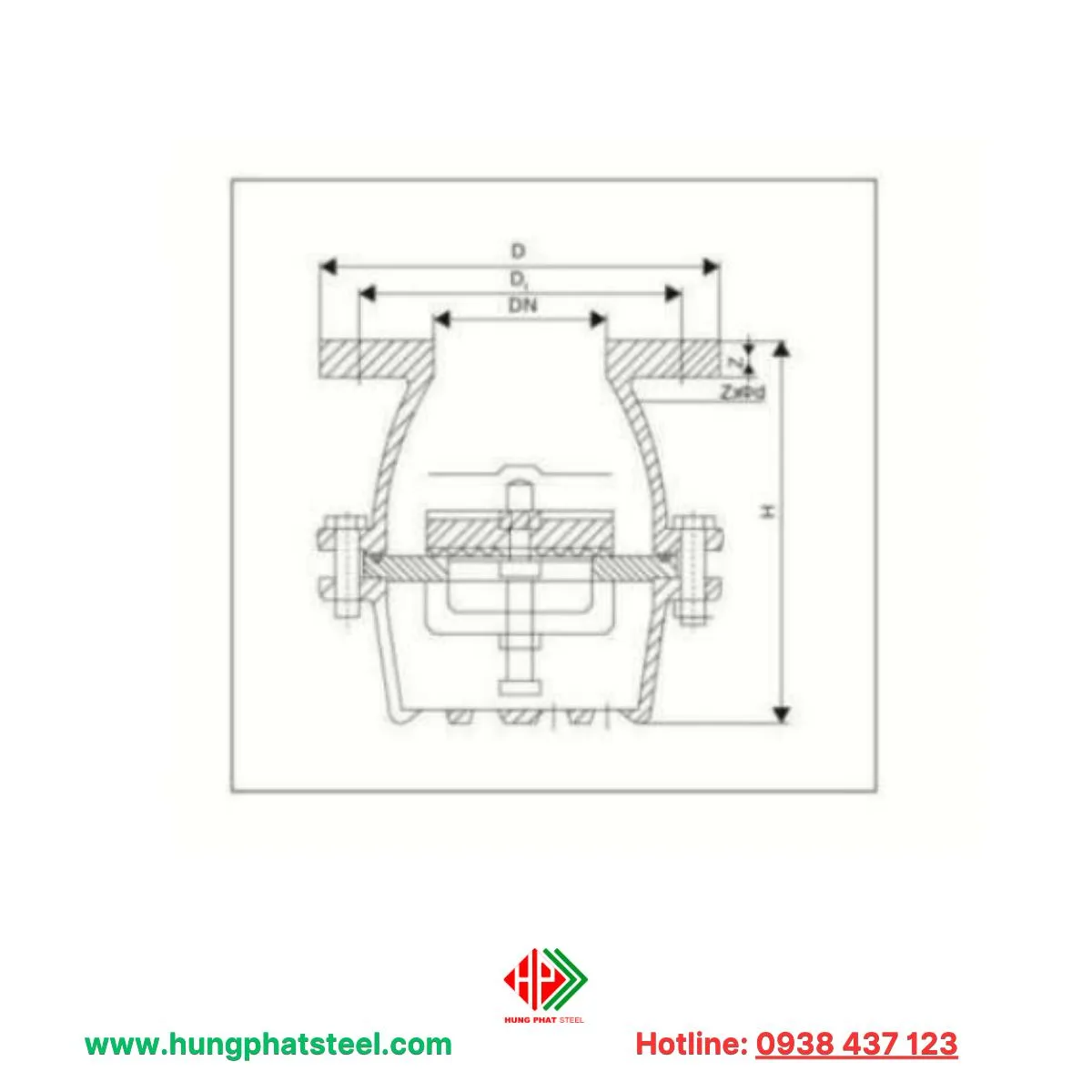

Cấu tạo và cách vận hành của van hút đáy 10K

Van hút đáy 10K

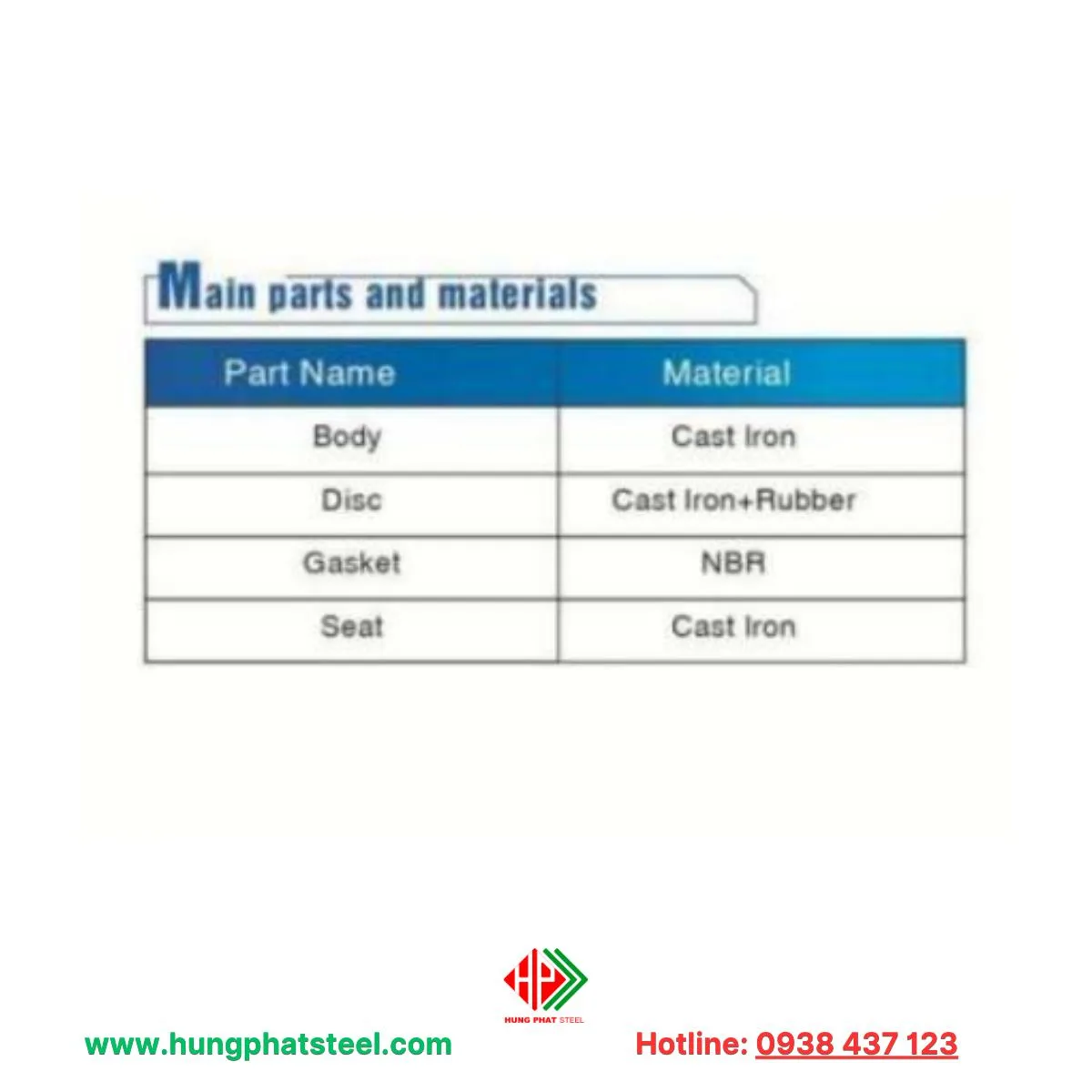

1. Cấu tạo van hút đáy 10K

Van hút đáy 10K được cấu thành từ các bộ phận chính sau, đảm bảo khả năng chịu áp lực và vận hành ổn định trong môi trường nước:

Tên bộ phận (Part Name)
Vật liệu (Material)
Chức năng chính
Thân van (Body) Gang (Cast Iron)
Là phần khung chính, chịu toàn bộ áp lực dòng nước và bảo vệ các chi tiết bên trong.
Đĩa van (Disc) Gang + Cao su (Cast Iron + Rubber)
Là bộ phận đóng/mở, giúp ngăn dòng nước chảy ngược khi bơm dừng. Lớp cao su giúp làm kín, giảm rò rỉ và tiếng ồn.
Vòng đệm (Gasket) NBR (Cao su nitrile)
Tạo độ kín giữa các khớp nối, chống rò nước và chịu được môi trường nước có áp suất cao.
Đế van (Seat) Gang (Cast Iron)
Là vị trí tiếp xúc với đĩa van, đảm bảo độ kín khi đóng và giảm mài mòn.

Ngoài ra, phần lưới lọc (strainer) thường được gắn phía dưới thân van (dù không ghi trong bảng), giúp ngăn rác, cặn, sỏi xâm nhập vào bơm, bảo vệ hệ thống khỏi hư hại.

2. Cách vận hành của van hút đáy 10K

  • Khi máy bơm hoạt động, lực hút tạo ra trong ống dẫn sẽ kéo nước từ bể chứa qua van hút đáy. Lúc này, đĩa van mở ra, cho phép nước đi vào ống.
  • Khi máy bơm ngừng, áp suất trong đường ống giảm xuống, đĩa van tự động đóng lại nhờ trọng lượng của chính nó và áp lực nước bên ngoài.
  • Cơ chế này giúp ngăn nước trong ống chảy ngược lại, giữ cho đường ống luôn đầy nước, nhờ đó máy bơm không cần mồi nước mỗi khi khởi động lại.

Nhờ cấu tạo đơn giản, ít chi tiết chuyển động và vật liệu bền bỉ, van hút đáy 10K hoạt động ổn định, ít hư hỏng, dễ bảo dưỡng và có thể sử dụng lâu dài trong các hệ thống cấp nước, tưới tiêu, xử lý nước thải hoặc phòng cháy chữa cháy.

Ứng dụng van hút đáy 10K trong đời sống

1. Hệ thống cấp nước sinh hoạt và công trình dân dụng

Van được lắp ở đầu ống hút của máy bơm trong giếng khoan, bể chứa hoặc bồn ngầm. Nhờ khả năng ngăn nước chảy ngược, máy bơm luôn giữ được cột nước ổn định, giúp khởi động nhanh, tiết kiệm điện năng và giảm hao mòn thiết bị.

2. Hệ thống tưới tiêu nông nghiệp

Trong các hệ thống tưới tự động hoặc bơm nước từ sông, ao hồ, van hút đáy 10K giúp ngăn đất, cát và rác lọt vào đường ống, bảo vệ bơm khỏi hư hại và giảm thời gian bảo dưỡng. Đây là giải pháp bền vững cho nông dân, đặc biệt ở khu vực sử dụng nước mặt.

3. Ngành công nghiệp và xử lý nước thải

Van được sử dụng ở các trạm bơm công nghiệp, nhà máy cấp thoát nước, xưởng chế biến thực phẩm hoặc nhà máy hóa chất, nơi yêu cầu lưu lượng lớn và áp suất cao. Van hút đáy 10K đảm bảo dòng chảy ổn định và bảo vệ hệ thống bơm khỏi xâm thực.

4. Hệ thống phòng cháy chữa cháy (PCCC)

Trong các hệ thống bơm chữa cháy, việc duy trì nước trong ống là rất quan trọng. Van hút đáy 10K giúp ngăn dòng nước chảy ngược khi bơm ngừng hoạt động, đảm bảo bơm luôn sẵn sàng vận hành ngay khi có sự cố, tăng tính an toàn cho toàn hệ thống.

5. Ứng dụng trong công trình cấp thoát nước đô thị

Van được lắp tại các trạm bơm cấp nước cho khu dân cư hoặc khu công nghiệp, giúp duy trì áp lực nước ổn định và hạn chế rò rỉ, mất nước trong đường ống, đặc biệt hữu ích trong các khu vực có địa hình chênh lệch.

Lợi ích khi mua van hút đáy 10K tại Thép Hùng Phát

Khi lựa chọn Thép Hùng Phát là đơn vị cung cấp van hút đáy 10K, khách hàng không chỉ nhận được sản phẩm chất lượng mà còn được đảm bảo tối đa về giá trị sử dụng và dịch vụ hậu mãi.

1. Sản phẩm chính hãng – đạt tiêu chuẩn chất lượng cao

Toàn bộ van hút đáy 10K do Thép Hùng Phát cung cấp đều được sản xuất theo tiêu chuẩn JIS 10K, đảm bảo khả năng chịu áp lực, độ kín khít và tuổi thọ vượt trội. Mỗi sản phẩm đều có nguồn gốc rõ ràng, được kiểm định kỹ trước khi giao đến tay khách hàng.

2. Đa dạng kích thước và vật liệu lựa chọn

Thép Hùng Phát cung cấp đầy đủ các kích cỡ từ DN50 đến DN200, cùng các loại vật liệu như gang, inox, thép, đồng, đáp ứng nhu cầu cho hệ thống dân dụng, công nghiệp, cấp nước, PCCC và xử lý nước thải.

3. Giá cả cạnh tranh – báo giá nhanh chóng

Nhờ nhập hàng trực tiếp từ nhà sản xuất và phân phối với quy mô lớn, Hùng Phát cam kết mang đến mức giá ưu đãi nhất thị trường, đồng thời hỗ trợ báo giá nhanh, minh bạch và chính xác cho từng dự án.

4. Tư vấn kỹ thuật chuyên sâu – hỗ trợ tận nơi

Đội ngũ kỹ thuật viên của Thép Hùng Phát có nhiều năm kinh nghiệm trong ngành van công nghiệp, luôn sẵn sàng tư vấn chọn loại van phù hợp với nhu cầu thực tế, hướng dẫn lắp đặt và vận hành hiệu quả, giúp khách hàng tiết kiệm tối đa thời gian và chi phí.

5. Dịch vụ hậu mãi và bảo hành uy tín

Sản phẩm được bảo hành chính hãng, kèm chính sách đổi trả linh hoạt nếu phát hiện lỗi kỹ thuật. Hùng Phát luôn đặt uy tín và sự hài lòng của khách hàng lên hàng đầu.
