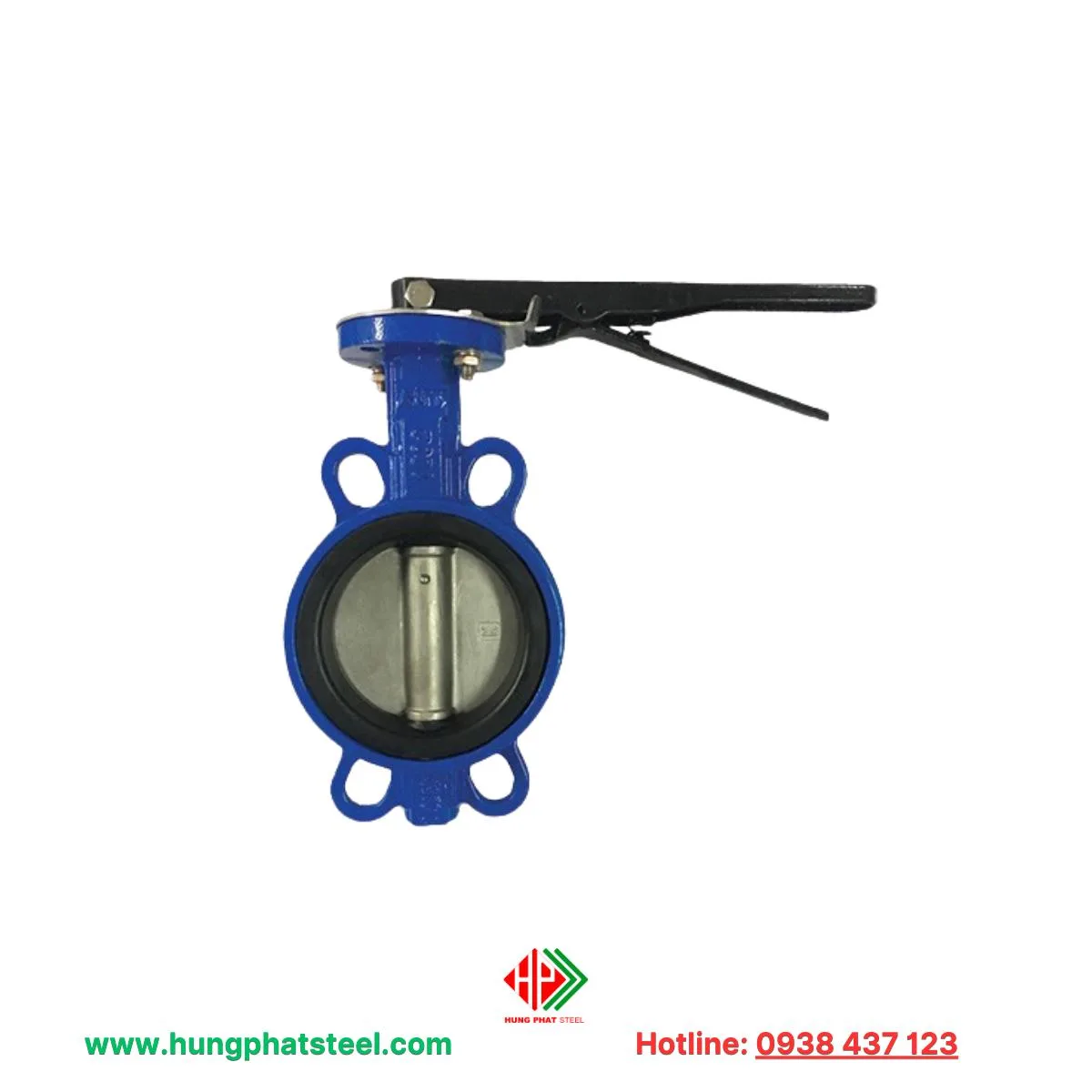

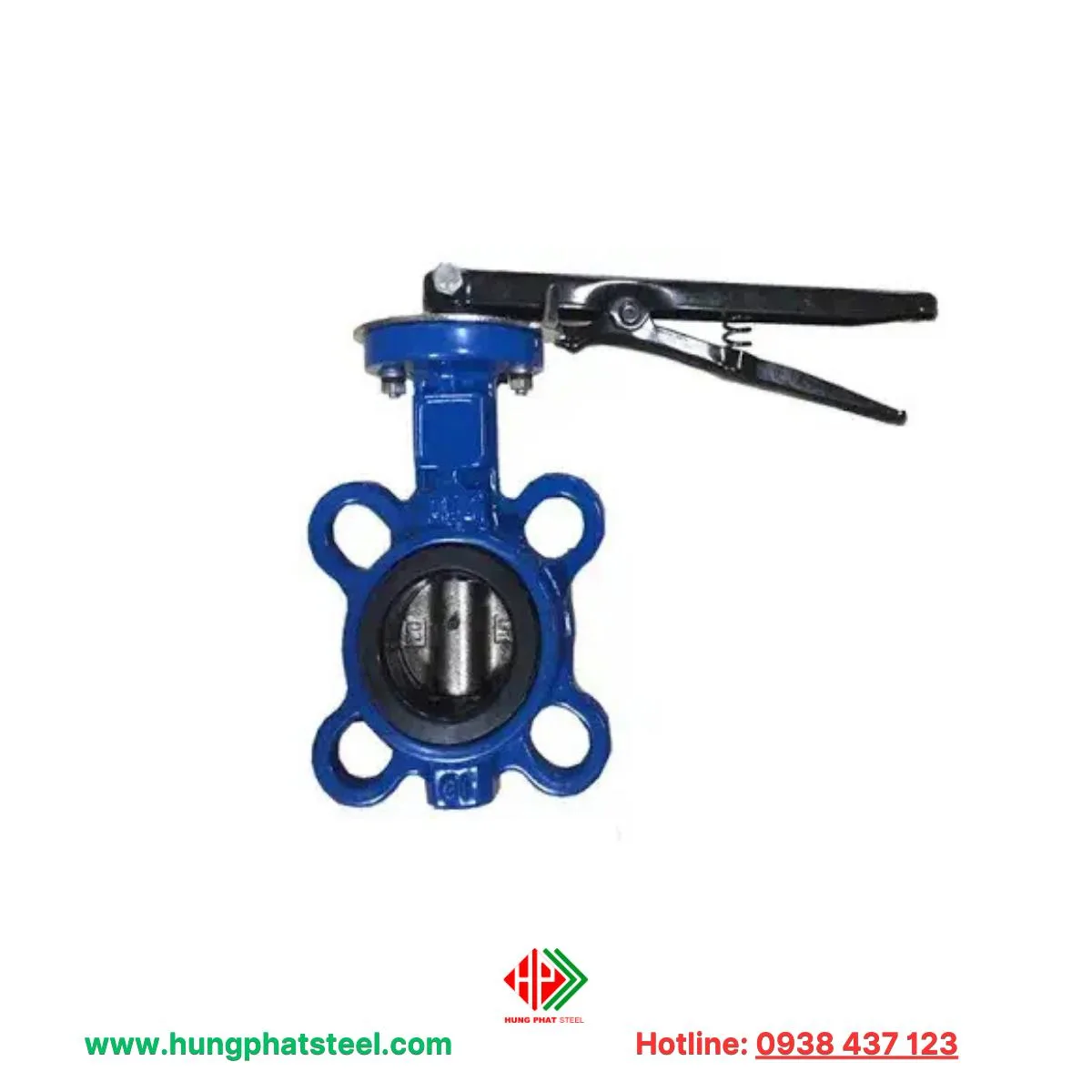

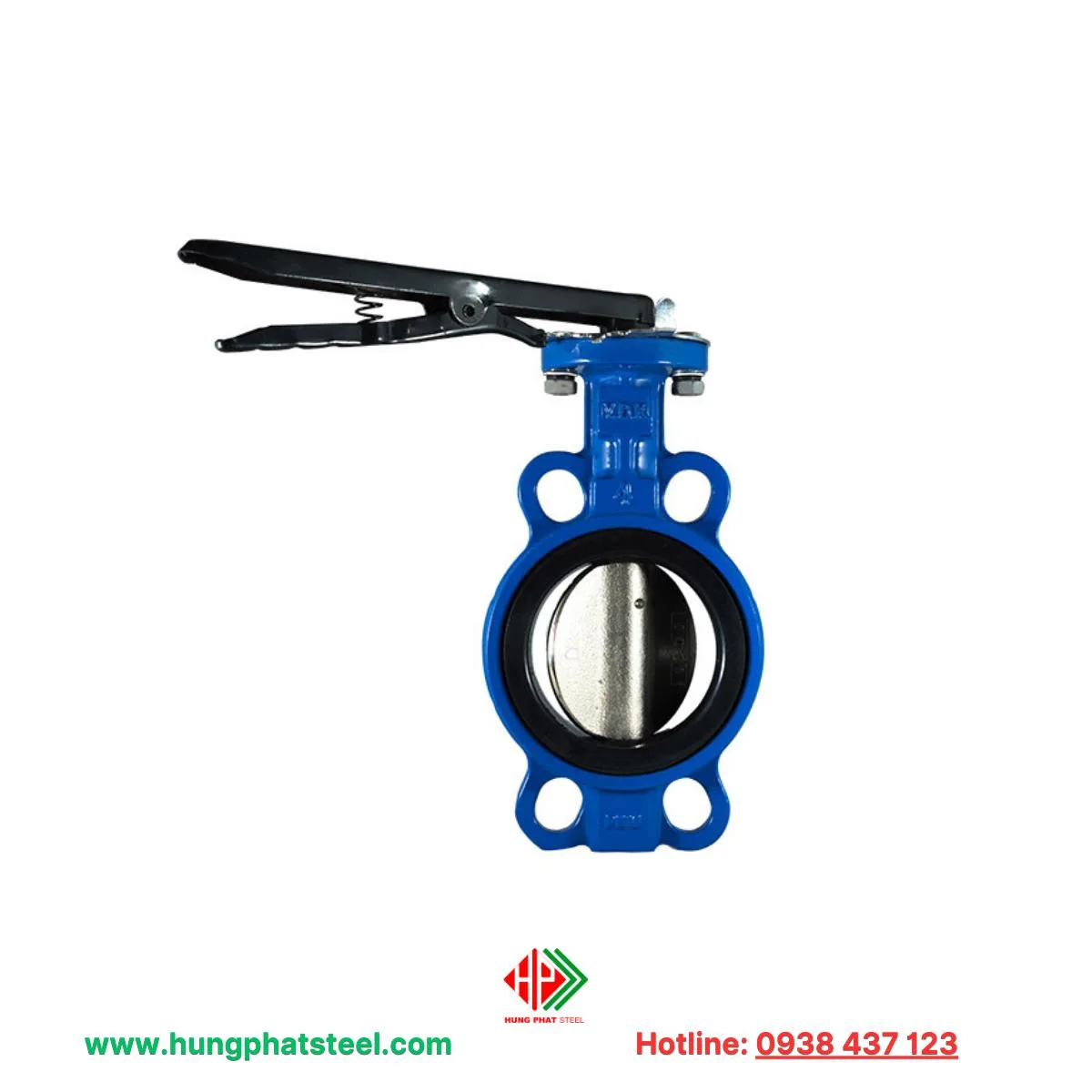

Van bướm nước PN10/16 (vận hành bằng tay gạt)

Mô tả

Van bướm nước PN10/16 (vận hành bằng tay gạt) được xem là một trong những thiết bị quan trọng trong hệ thống đường ống hiện đại. Với thiết kế nhỏ gọn nhưng chắc chắn, sản phẩm giúp quá trình đóng mở và điều tiết dòng chảy diễn ra nhanh chóng, thuận tiện mà không tốn nhiều lực.

Nhờ khả năng vận hành linh hoạt, van bướm PN10/16 mang lại hiệu quả cao trong việc kiểm soát lưu lượng nước, đồng thời giảm thiểu tình trạng rò rỉ và đảm bảo an toàn cho toàn bộ hệ thống.

Được chế tạo theo tiêu chuẩn BS4504, van có khả năng chịu áp lực tốt, vận hành ổn định trong điều kiện áp suất và nhiệt độ khác nhau. Đây là lựa chọn phù hợp không chỉ cho các công trình cấp thoát nước đô thị, nhà máy xử lý nước, mà còn đáp ứng tốt trong hệ thống phòng cháy chữa cháy, trạm bơm, cũng như nhiều ứng dụng công nghiệp – dân dụng khác.

Sự bền bỉ, chi phí đầu tư hợp lý và tuổi thọ cao chính là những ưu điểm khiến van bướm nước PN10/16 trở thành sản phẩm được nhiều nhà thầu, kỹ sư và chủ đầu tư tin tưởng lựa chọn.

Thông số kỹ thuật

• Tên sản phẩm: Van bướm nước PN10/16 (vận hành bằng tay gạt)
• Đầu nối: BS4504
• Áp suất danh định (MPa): 1.6
• Thử nghiệm thân van (nước): 2.4 MPa
• Thử nghiệm độ kín (nước): 1.8 MPa
• Nhiệt độ làm việc thích hợp: ≤ 80°C
• Môi chất phù hợp: Nước
• Nhà sản xuất: Hàn Quốc
• Ứng dụng: Dùng trong hệ thống cấp thoát nước, trạm bơm, xử lý nước, PCCC, công trình hạ tầng, tòa nhà cao tầng, nhà máy công nghiệp nhẹ, khu dân cư và khu đô thị.
• Nhà cung cấp: Thép Hùng Phát

Bảng giá của van bướm nước PN10/16 mới nhất

Lưu ý: Đây chỉ là giá tham khảo. Để có báo giá chính xác, bạn cần liên hệ trực tiếp nhà cung cấp Thép Hùng Phát để nhận bảng giá chính thức + chiết khấu dự án.

Những sản phẩm PCCC khác:

• Lưới lọc chữ Y PN10/16
• Van cổng ty chìm bọc cao su PN10/16
• Nút nhấn khẩn cấp MPF-2W

Ưu điểm nổi bật van bướm nước PN10/16

1. Thiết kế nhỏ gọn, dễ lắp đặt

Van bướm PN10/16 có cấu tạo đơn giản, kích thước gọn nhẹ nên thuận tiện trong thi công. Nhờ không chiếm nhiều diện tích, sản phẩm phù hợp lắp đặt ở cả không gian hẹp hoặc hệ thống đường ống phức tạp.

2. Vận hành nhanh và thuận tiện

Cơ chế tay gạt giúp người dùng đóng/mở van chỉ với một thao tác. Điều này mang lại sự linh hoạt trong kiểm soát dòng chảy, đặc biệt hữu ích khi cần thao tác khẩn cấp.

3. Hiệu quả chi phí và bảo trì thấp

So với các loại van khác, van bướm PN10/16 có giá thành hợp lý, dễ thay thế phụ kiện, đồng thời yêu cầu ít chi phí bảo trì trong suốt quá trình sử dụng.

4. Độ kín và an toàn cao

Nhờ sử dụng gioăng làm kín chất lượng cao (EPDM hoặc NBR), van hạn chế tối đa tình trạng rò rỉ, bảo đảm hệ thống vận hành an toàn và ổn định.

5. Khả năng chịu áp lực và nhiệt độ tốt

Van được thiết kế theo tiêu chuẩn PN10/16, đáp ứng làm việc trong môi trường áp lực vừa phải và nhiệt độ ≤ 80°C mà vẫn duy trì độ bền lâu dài.

6. Ứng dụng linh hoạt trong nhiều lĩnh vực

Từ hệ thống cấp thoát nước, xử lý nước thải, PCCC, cho đến công nghiệp nhẹ và công trình dân dụng – van bướm PN10/16 đều phát huy hiệu quả nhờ sự đa năng.

Cấu tạo và nguyên lý hoạt đọng của van bướm nước PN10/16

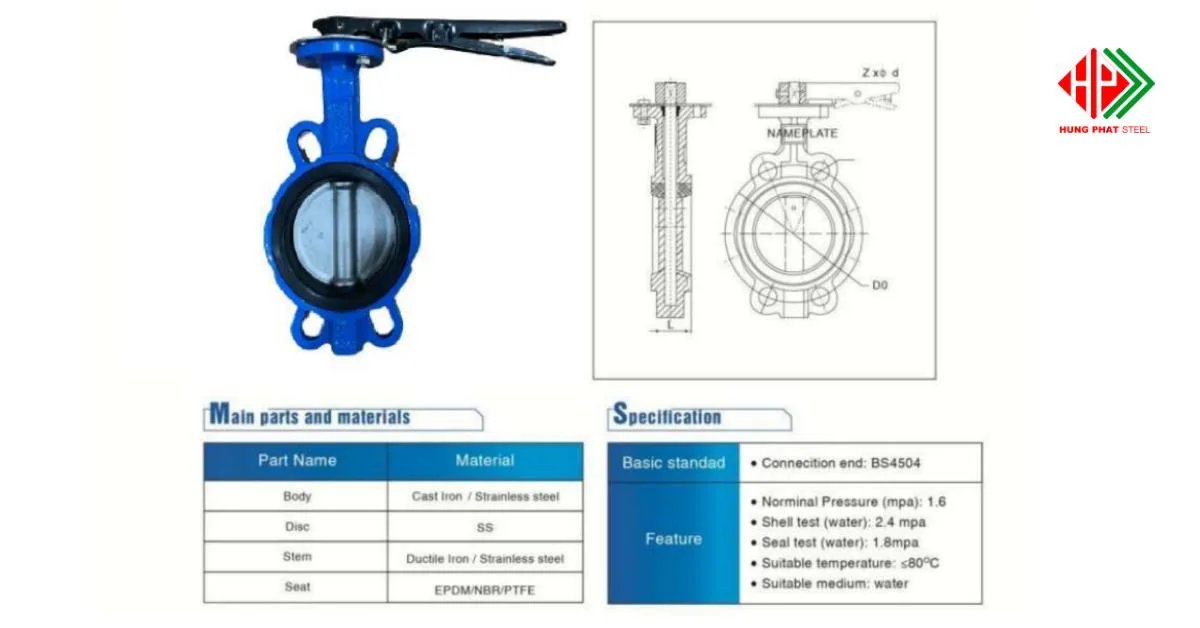

Cấu tạo van bướm nước PN10/16 (tay gạt)

Van bướm có cấu tạo đơn giản, gồm các bộ phận chính sau:

Thân van (Body):

• Làm bằng gang hoặc inox, có nhiệm vụ cố định toàn bộ các chi tiết khác.
• Thiết kế theo tiêu chuẩn BS4504, dễ dàng lắp đặt vào hệ thống đường ống.

Đĩa van (Disc):

• Làm từ inox (SS), nằm giữa thân van, có nhiệm vụ đóng/mở để điều tiết lưu lượng nước.

Trục van (Stem):

• Chế tạo từ gang dẻo hoặc inox.
• Truyền lực từ tay gạt xuống đĩa van, giúp đóng/mở linh hoạt.

Gioăng làm kín (Seat):

• Vật liệu EPDM, NBR hoặc PTFE.
• Đảm bảo độ kín, ngăn rò rỉ khi đĩa van đóng.

Tay gạt (Handle):

• Dùng để điều khiển van thủ công.
• Có chốt khóa định vị tại nhiều góc mở khác nhau, thuận tiện cho việc điều tiết lưu lượng.

Nguyên lý hoạt động

• Khi tay gạt xoay 90°, trục van cũng xoay theo, kéo đĩa van quay ngang hoặc dọc theo dòng chảy.
• Trạng thái mở: Đĩa van song song với dòng chảy, nước đi qua gần như không bị cản trở.
• Trạng thái đóng: Đĩa van vuông góc với dòng chảy, ép sát vào gioăng làm kín, ngăn hoàn toàn dòng nước.
• Điều tiết lưu lượng: Người vận hành có thể xoay tay gạt ở nhiều góc độ khác nhau, giúp điều chỉnh lượng nước đi qua theo nhu cầu.

Những ứng dụng thực tế

Ứng dụng trong cấp – thoát nước

• Lắp đặt tại đường ống chính và nhánh để đóng/mở nhanh dòng chảy.
• Dùng trong các trạm bơm, nhà máy nước, hệ thống thoát nước đô thị.

Ứng dụng trong hệ thống PCCC

• Van bướm PN10/16 thường dùng trong hệ thống chữa cháy vách tường, sprinkler.
• Giúp điều tiết lưu lượng và đóng ngắt nhanh khi cần thiết.

Ứng dụng trong công trình dân dụng & hạ tầng

• Hệ thống nước tòa nhà cao tầng, khu dân cư, trung tâm thương mại.
• Hệ thống xử lý nước thải, công trình cấp thoát nước công cộng.

Ứng dụng trong công nghiệp

• Nhà máy sản xuất thực phẩm, đồ uống, giấy, dệt nhuộm, xi măng…
• Các hệ thống làm mát tuần hoàn, hệ thống nước công nghiệp nhẹ.

Ứng dụng trong nông nghiệp

• Hệ thống thủy lợi, tưới tiêu, kênh mương điều tiết nước.
• Hệ thống cấp nước cho trang trại, khu sản xuất nông nghiệp tập trung.

Mua van bướm nước PN10/16 ở đâu uy tín, chất lượng

Khi lựa chọn van bướm nước PN10/16, khách hàng không chỉ quan tâm đến giá cả mà còn chú trọng đến nguồn gốc xuất xứ, chất lượng sản phẩm và dịch vụ hậu mãi. Thép Hùng Phát là địa chỉ đáng tin cậy bởi:

• Nhà phân phối chính hãng: Cam kết cung cấp van bướm PN10/16 từ các thương hiệu uy tín, đảm bảo đúng tiêu chuẩn kỹ thuật và chất lượng quốc tế.
• Giá cạnh tranh nhất thị trường: Với lợi thế là đơn vị nhập khẩu và phân phối trực tiếp, Thép Hùng Phát mang đến mức giá hợp lý, minh bạch, không qua trung gian.
• Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư và nhân viên giàu kinh nghiệm sẵn sàng hỗ trợ khách hàng chọn đúng loại van phù hợp với từng hệ thống.
• Kho hàng luôn sẵn có: Đảm bảo đáp ứng nhanh các đơn hàng từ số lượng nhỏ đến dự án lớn, không làm gián đoạn tiến độ công trình.
• Dịch vụ hậu mãi chu đáo: Chính sách bảo hành rõ ràng, hỗ trợ kỹ thuật tận nơi khi khách hàng cần
