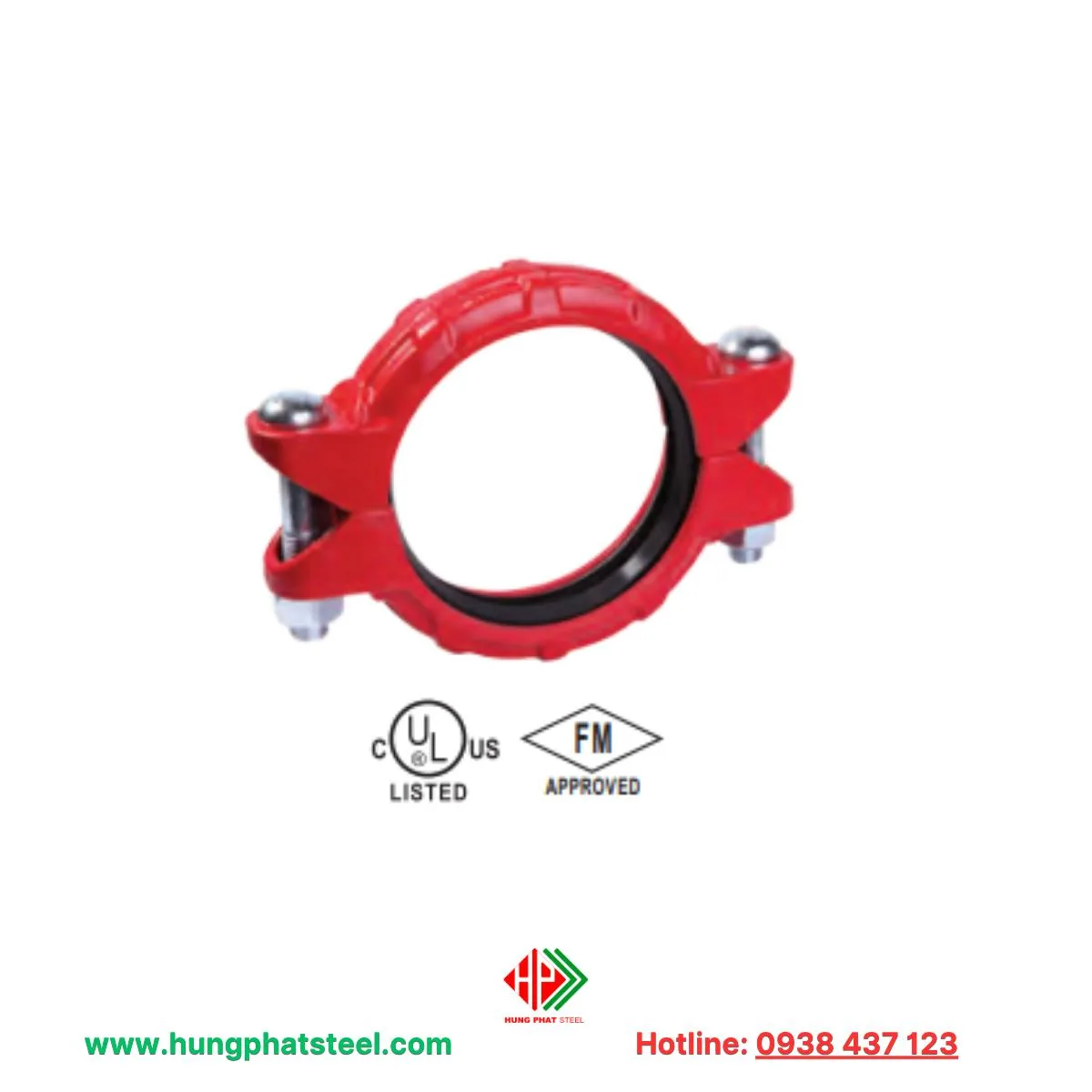

Khớp nối mềm chịu lực loại 1NH

Mô tả

Không phải mọi hệ thống đường ống đều vận hành trong điều kiện lý tưởng. Biến động áp suất, rung động cơ học và giãn nở nhiệt là những thách thức thường trực trong các công trình công nghiệp, cấp nước và PCCC. Khớp nối mềm chịu lực loại 1NH được thiết kế để giải quyết triệt để những vấn đề này – đảm bảo kết nối chắc chắn, linh hoạt và bền vững giữa các đoạn ống.

Sở hữu khả năng chịu lực vượt trội, cấu tạo thông minh và vật liệu chống ăn mòn, khớp nối 1NH không chỉ giúp đơn giản hóa quá trình lắp đặt mà còn nâng cao độ an toàn và tuổi thọ cho toàn bộ hệ thống. Đây là lựa chọn lý tưởng cho những công trình yêu cầu độ tin cậy cao và vận hành liên tục.

Thông số kỹ thuật

• Tên sản phẩm: Khớp nối mềm chịu lực loại 1NH
• Kích thước danh định (mm/inch): DN50 – DN300 / 2″ – 12″
• Đường kính ngoài ống (mm/inch): 60.3 – 323.9 mm
• Áp suất làm việc (PSI / MPa): 300 PSI / 2.07 MPa
• Tải trọng đầu tối đa (kN / LBS): 8.6 – 132.5 kN / 1934 – 29778 lbs
• Khoảng cách tách ống (mm/inch): 2.3 – 4.8 mm

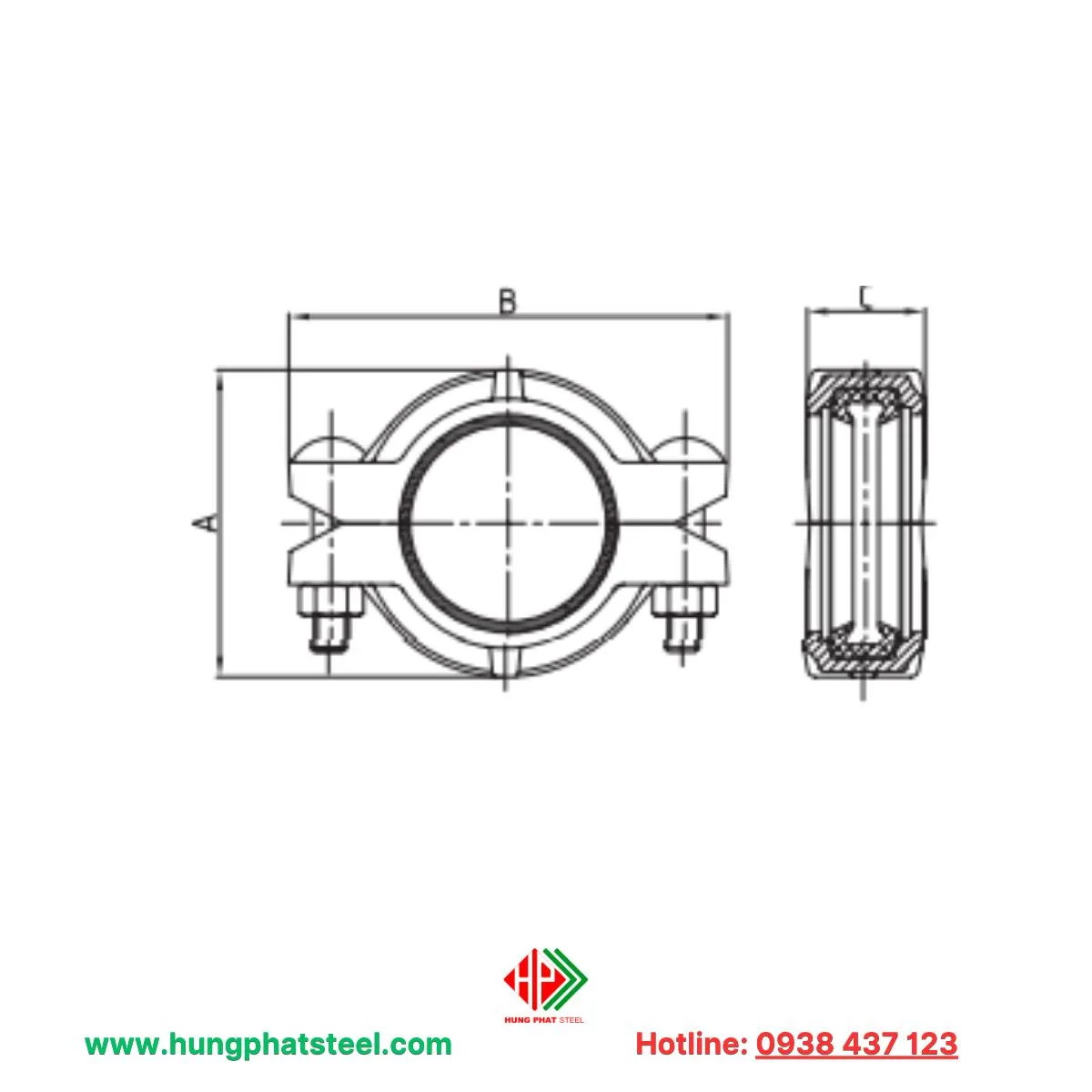

• Kích thước A, B, C (mm/inch): Tùy theo DN
• Loại bu lông: Tùy theo kích thước
• Chứng nhận: ISO, CE, RoHS (tùy hãng)
• Nhà cung cấp: Thép Hùng Phát

Cập nhập bảng báo giá khớp nối mềm chịu lực loại 1NH mới nhất

Kích thước (DN)	Giá tham khảo (VNĐ/chiếc)	Ghi chú
DN50 (2″)	280.000 – 350.000	Dùng cho hệ thống nước dân dụng
DN100 (4″)	580.000 – 750.000	Phổ biến trong HVAC, PCCC
DN150 (6″)	950.000 – 1.200.000	Nhà máy xử lý nước, công nghiệp
DN200 (8″)	1.400.000 – 1.800.000	Hệ thống áp lực cao
DN300 (12″)	2.500.000 – 3.200.000	Dự án cấp nước đô thị, nhà máy lớn

Lưu ý: Đây chỉ là giá tham khảo. Để có báo giá chính xác, bạn cần liên hệ trực tiếp nhà cung cấp Thép Hùng Phát để nhận bảng giá chính thức + chiết khấu dự án.

Những sản phẩm PCCC khác:

• Van xả khí tự động OS tiêu chuẩn PN10/16
• Khớp nối giãn nở PN10/16
• Van bi phao PN16

Một số ưu điểm khớp nối mềm chịu lực loại 1NH

1. Giảm tải trọng tức thời – Bảo vệ mối nối khỏi sốc áp lực

Khớp nối 1NH được thiết kế để hấp thụ lực cơ học phát sinh khi hệ thống khởi động hoặc dừng đột ngột. Điều này giúp giảm thiểu nguy cơ nứt vỡ tại điểm nối, đặc biệt trong hệ thống có máy bơm công suất lớn.

2. Cho phép dịch chuyển vi mô – Giải phóng ứng suất nội bộ

Khả năng linh hoạt của khớp nối giúp các đoạn ống có thể dịch chuyển nhẹ theo phương trục hoặc lệch tâm mà không gây biến dạng. Đây là yếu tố quan trọng trong các hệ thống đặt ngầm hoặc chịu rung động liên tục.

3. Tối ưu hóa quy trình bảo trì – Không cần tháo rời toàn bộ tuyến ống

Khi cần thay thế hoặc kiểm tra một đoạn ống, khớp nối mềm cho phép tháo lắp nhanh chóng tại điểm nối mà không ảnh hưởng đến toàn bộ hệ thống. Điều này giúp tiết kiệm thời gian và chi phí bảo trì.

4. Tương thích đa dạng vật liệu ống – Không kén loại đường ống

Khớp nối 1NH có thể kết nối hiệu quả với ống gang, thép, inox hoặc nhựa cứng, nhờ thiết kế vòng đệm đàn hồi và hệ thống siết cơ khí. Điều này giúp linh hoạt trong thi công và thay thế.

5. Chống ăn mòn kép – Bền vững trong môi trường khắc nghiệt

Với thân gang cầu phủ epoxy kết hợp vòng đệm cao su EPDM hoặc NBR, sản phẩm có khả năng chống lại hóa chất, nước biển, độ ẩm cao và điều kiện thời tiết khắc nghiệt.

6. Không cần hàn – An toàn trong môi trường dễ cháy

Việc lắp đặt không yêu cầu hàn nhiệt giúp giảm rủi ro cháy nổ, đặc biệt trong các khu vực có khí dễ cháy hoặc yêu cầu an toàn cao như nhà máy hóa chất, kho xăng dầu.

Khám phá cấu tạo và nguyên lý hoạt động

Cấu tạo khớp nối mềm chịu lực loại 1NH

Khớp nối 1NH được thiết kế với cấu trúc cơ khí chắc chắn, gồm các thành phần chính sau:

• Thân khớp nối (Body): Làm từ gang cầu hoặc thép mạ kẽm, có độ bền cao và khả năng chịu áp lực lớn.
• Vòng đệm cao su (Gasket): Thường là EPDM hoặc NBR, có tính đàn hồi tốt, giúp tạo độ kín và hấp thụ rung động.
• Vòng siết (Retainer Ring): Giữ chặt vòng đệm và thân khớp nối, đảm bảo độ kín khi siết bu lông.
• Bu lông – đai ốc (Bolt & Nut): Làm từ thép mạ kẽm hoặc inox, dùng để siết chặt hai đầu khớp nối vào ống.
• Lớp phủ bảo vệ: Sơn epoxy hoặc mạ kẽm giúp chống ăn mòn, tăng tuổi thọ trong môi trường khắc nghiệt.

Nguyên lý hoạt động

Khớp nối mềm 1NH hoạt động theo nguyên lý ép chặt vòng đệm cao su vào thành ống bằng lực siết cơ khí, tạo ra kết nối kín và linh hoạt:

1. Khi lắp đặt:

• Hai đầu ống được đưa vào khớp nối.
• Vòng đệm cao su nằm giữa thân khớp nối và thành ống.

2. Khi siết bu lông:

• Vòng siết ép vòng đệm cao su vào thành ống.
• Tạo độ kín tuyệt đối, ngăn rò rỉ chất lỏng hoặc khí.

3. Trong quá trình vận hành:

• Vòng đệm cao su hấp thụ rung động, giãn nở nhiệt và lệch tâm nhẹ giữa các đoạn ống.
• Giúp hệ thống vận hành ổn định, giảm ứng suất cơ học và tăng tuổi thọ đường ống.

Ứng dụng khớp nối mềm chịu lực loại 1NH phổ biến

1. Hệ thống cấp thoát nước đô thị

Khớp nối 1NH giúp kết nối các đoạn ống lớn trong mạng lưới cấp nước, hỗ trợ giãn nở nhiệt và giảm rung động do lưu lượng thay đổi, đặc biệt tại các điểm giao nhau hoặc chuyển hướng.

2. Nhà máy xử lý nước thải

Trong môi trường có hóa chất và độ ẩm cao, khớp nối mềm giúp bảo vệ đường ống khỏi ăn mòn, đồng thời cho phép tháo lắp nhanh khi cần bảo trì hoặc thay thế thiết bị.

3. Hệ thống HVAC (Điều hòa không khí và thông gió)

Khớp nối 1NH hấp thụ rung động từ quạt gió, máy nén và các thiết bị cơ khí, giúp hệ thống vận hành êm ái và kéo dài tuổi thọ cho các mối nối.

4. Hệ thống PCCC (Phòng cháy chữa cháy)

Trong hệ thống cứu hỏa, khớp nối mềm đảm bảo độ kín và linh hoạt khi áp lực tăng đột ngột, đồng thời hỗ trợ lắp đặt nhanh mà không cần hàn – phù hợp với tiêu chuẩn an toàn.

5. Nhà máy hóa chất và thực phẩm

Khớp nối chịu lực 1NH có khả năng chống ăn mòn và chịu áp lực cao, phù hợp với các hệ thống dẫn hóa chất, nước nóng, hơi hoặc dung dịch đặc biệt.

6. Công trình hạ tầng kỹ thuật

Từ cầu đường, hầm ngầm đến hệ thống cấp nước công cộng, khớp nối mềm giúp giảm ứng suất cơ học, hỗ trợ thi công linh hoạt và tăng độ bền cho toàn tuyến.

Mua khớp nối mềm chịu lực loại 1NH tại Thép Hùng Phát

Bạn đang tìm kiếm giải pháp kết nối đường ống vừa chắc chắn, vừa linh hoạt cho hệ thống cấp nước, PCCC hay nhà máy công nghiệp? Khớp nối mềm chịu lực loại 1NH chính là lựa chọn lý tưởng – và Thép Hùng Phát là địa chỉ uy tín hàng đầu để bạn sở hữu sản phẩm này.

Tại sao nên mua tại Thép Hùng Phát?

• Sản phẩm chính hãng – Đầy đủ chứng chỉ CO/CQ: Cam kết chất lượng, đúng tiêu chuẩn kỹ thuật, phù hợp với các hệ thống áp lực cao và môi trường khắc nghiệt.
• Đa dạng kích thước – Sẵn kho số lượng lớn: Từ DN50 đến DN300, đáp ứng nhanh cho mọi công trình dân dụng và công nghiệp.
• Giá cạnh tranh – Chiết khấu hấp dẫn cho dự án: Chính sách giá linh hoạt, hỗ trợ kỹ thuật miễn phí và ưu đãi đặc biệt cho khách hàng mua số lượng lớn.
• Tư vấn kỹ thuật chuyên sâu – Giao hàng toàn quốc: Đội ngũ kỹ sư giàu kinh nghiệm sẽ giúp bạn chọn đúng loại khớp nối phù hợp với hệ thống. Giao hàng nhanh chóng đến mọi tỉnh thành.
