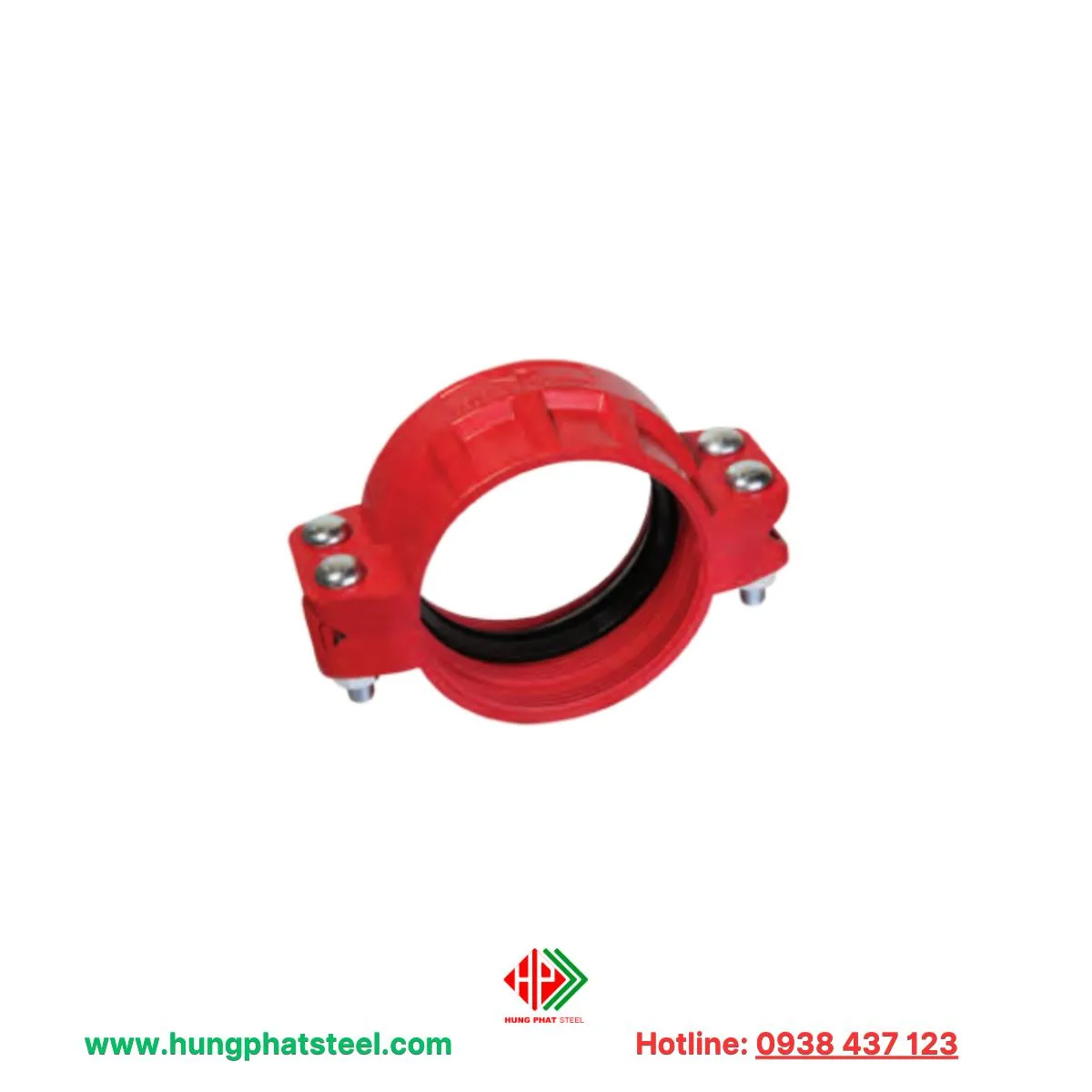

Khớp nối chuyển tiếp HDPE H307

Mô tả

Phát triển từ nhu cầu kết nối chính xác và bền vững trong hệ thống đường ống hiện đại, khớp nối chuyển tiếp HDPE H307 mang đến giải pháp kỹ thuật tối ưu cho việc liên kết giữa ống HDPE và các loại vật liệu khác. Với dải kích thước từ 50 đến 300 mm, sản phẩm đáp ứng linh hoạt cho nhiều ứng dụng trong xây dựng, cấp thoát nước, công nghiệp và hạ tầng kỹ thuật.

Cấu trúc chắc chắn, kết hợp bulông siết tiêu chuẩn và thiết kế kín khít giúp đảm bảo độ an toàn cao, chống rò rỉ và dễ dàng bảo trì. Được cung cấp bởi Thép Hùng Phát, sản phẩm H307 không chỉ đảm bảo chất lượng mà còn đi kèm dịch vụ tư vấn kỹ thuật chuyên sâu, hỗ trợ thi công nhanh chóng và hiệu quả.

Thông số kỹ thuật

• Tên sản phẩm: Khớp nối chuyển tiếp HDPE H307
• Kích thước danh định (mm/in): 50 – 300 mm / 2 – 12 in
• Đường kính ngoài ống (mm/in): 60.3 – 323.9 mm / 2.375 – 12.75 in

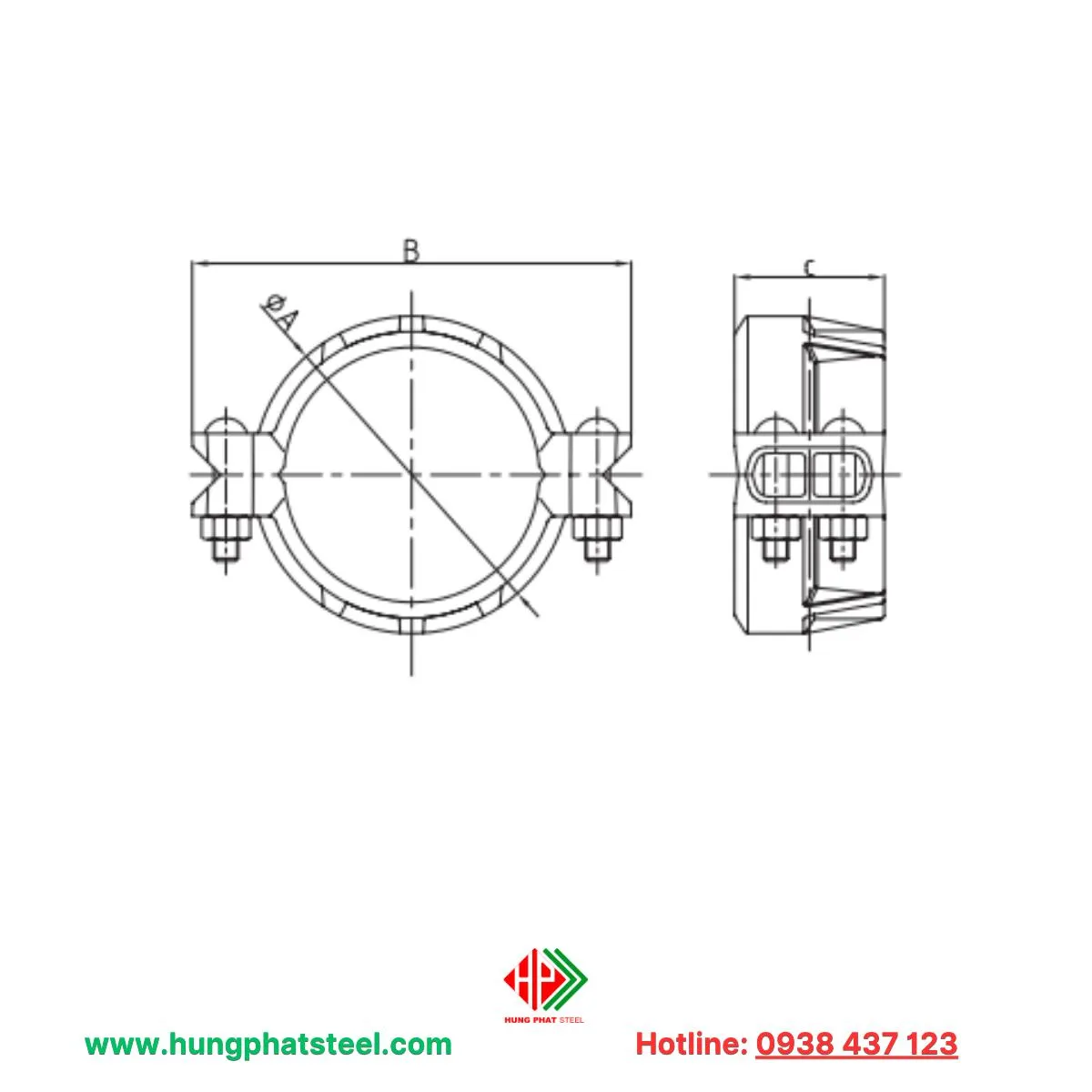

• Kích thước A (mm/in): 86.5 – 372 mm / 3.406 – 14.656 in
• Kích thước B (mm/in): 147 – 483 mm / 5.787 – 19.016 in
• Kích thước C (mm/in): 79 – 127 mm / 3.11 – 5 in
• Bu lông siết (mm): 4-1/2X70 – 4-3/4X120
• Nhà cung cấp: Thép Hùng Phát

Giá khớp nối chuyển tiếp HDPE H307 – Cập nhật hôm nay

Lưu ý: Đây chỉ là giá tham khảo. Để có báo giá chính xác, bạn cần liên hệ trực tiếp nhà cung cấp Thép Hùng Phát để nhận bảng giá chính thức + chiết khấu dự án.

Những sản phẩm PCCC khác:

• Khớp nối HDPE H305
• Khớp nối giãn nở PN10/16
• Khớp nối cứng thân mảnh 1GX

Ưu thế vượt trội của khớp nối chuyển tiếp HDPE H307

Thiết kế nối chuyển tiếp chuyên dụng

Khớp nối H307 được thiết kế chuyên biệt để chuyển tiếp giữa ống HDPE và các loại ống kim loại hoặc nhựa khác, đảm bảo kết nối cơ khí trực tiếp mà không cần hàn hoặc gia công phức tạp.

Độ kín và chống rò rỉ cao

Gioăng và biên dạng tiếp xúc được tối ưu để tạo áp lực đều quanh ống, mang lại hiệu năng kín khít vượt trội ngay cả khi có biến dạng nhẹ hoặc thay đổi nhiệt độ.

Tương thích kích thước rộng và linh hoạt

Phạm vi kích thước hỗ trợ từ 50 đến 300 mm cho phép sử dụng trong nhiều kiểu dự án khác nhau, giảm nhu cầu tồn kho nhiều chủng loại và tăng tính linh hoạt khi thi công.

Cơ chế siết bulông mạnh mẽ, lắp đặt nhanh

Hệ bulông tiêu chuẩn cho phép thao tác siết, tháo nhanh bằng dụng cụ cơ bản, rút ngắn thời gian thi công, giảm chi phí công lao động và dễ thay thế khi bảo trì.

Vật liệu và hoàn thiện chịu môi trường

Thân kim loại và lớp phủ bảo vệ chống ăn mòn đảm bảo hoạt động bền bỉ trong môi trường ẩm ướt, nước thải hoặc vùng ven biển, kéo dài tuổi thọ sản phẩm.

Khả năng chịu lực và áp suất

Thiết kế cấu trúc đảm bảo truyền tải lực dọc ống và chịu áp suất vận hành ổn định, phù hợp cho ứng dụng cấp nước, hệ khí nén, xử lý nước thải và các hệ thống công nghiệp trung bình.

Bảo trì đơn giản, chi phí vòng đời thấp

Cấu trúc dễ tiếp cận cho phép kiểm tra, thay gioăng hoặc siết lại bulông nhanh chóng, giảm thời gian ngưng máy và chi phí bảo trì trong suốt vòng đời công trình.

Tối ưu hóa cho thi công thực tế

Sản phẩm giảm thiểu tỉ lệ sai lệch kích thước khi lắp đặt thực tế, giảm nhu cầu gia công hiện trường và phù hợp với các điều kiện lắp đặt hạn chế về không gian.

Hỗ trợ kỹ thuật và tùy chỉnh

Khả năng lựa chọn kích thước A, B, C và loại bulông theo yêu cầu dự án giúp tối ưu tương thích hệ thống; nhà cung cấp hỗ trợ tư vấn kỹ thuật để lựa chọn và lắp đặt đúng tiêu chuẩn.

Hiệu quả chi phí tổng thể

Sự kết hợp giữa tuổi thọ cao, bảo trì đơn giản và giảm thời gian thi công đem lại lợi ích kinh tế toàn diện so với các phương pháp chuyển tiếp truyền thống.

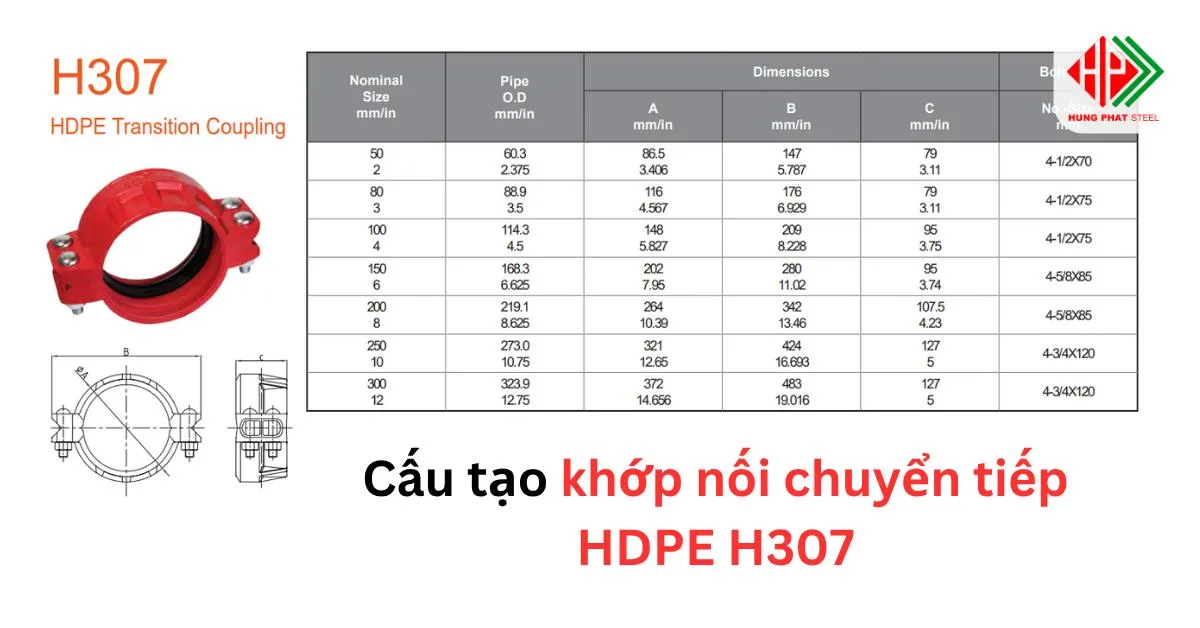

Cấu trúc kỹ thuật và cơ chế vận hành khớp nối chuyển tiếp HDPE H307

Thành phần chính

• Thân khớp nối: vỏ kim loại chịu lực;
• Gioăng làm kín: thường bằng cao su EPDM hoặc NBR;
• Vòng kẹp trong (liner): vật liệu mềm hoặc bán cứng để ôm ống HDPE;
• Bulông và ốc kẹp: bộ bulông siết ngang theo tiêu chuẩn kích thước;
• Mặt tiếp xúc/đệm dẫn hướng: phần định vị ống và hạn chế trượt;
• Lớp phủ bảo vệ: sơn hoặc mạ chống ăn mòn.

Cấu trúc chi tiết

Thân khớp nối

Thân có cấu trúc bán cầu hoặc hai mảnh ghép ôm quanh ống, thiết kế rãnh để đặt gioăng và lỗ bắt bulông phân bố đều nhằm truyền tải lực kẹp đồng đều.

Gioăng làm kín

Gioăng có biên dạng tiết diện đặc biệt để tạo áp lực tiếp xúc đều quanh chu vi ống, chịu được biến dạng trục và thay đổi nhiệt độ mà không mất khả năng kín.

Vòng kẹp trong và đệm dẫn hướng

Vòng kẹp trong ôm tiếp xúc trực tiếp với ống HDPE, phân bố ứng suất dọc bề mặt, đồng thời đệm dẫn hướng định vị ống nhằm hạn chế dịch trượt dọc theo trục khi bulông siết.

Hệ bulông và cơ cấu siết

Bulông siết xuyên qua hai mảnh vỏ, khi siết tạo lực kẹp nén xuống gioăng và vòng kẹp; các bulông được chọn theo kích thước chịu lực và chiều dài phù hợp với từng cỡ ống.

Lớp phủ và hoàn thiện

Bề mặt thân thường được phủ sơn epoxy hoặc mạ kẽm để chống ăn mòn, bảo vệ kết cấu trong môi trường hóa chất, nước thải hoặc ven biển.

Nguyên lý làm kín và truyền lực

• Khi lắp, ống được đưa vào vị trí rồi hai mảnh thân ôm kín quanh ống;
• Siết bulông làm thân ép gioăng vào bề mặt ống, tạo lực tiếp xúc đều quanh chu vi, hình thành rào chắn cơ học chống rò rỉ;
• Vòng kẹp trong phân bố ứng suất kẹp theo chiều dọc và chu vi, tránh tập trung ứng suất tại một điểm;
• Lực dọc ống (kéo/nén) được truyền qua thân và bulông xuống khung mang, không truyền trực tiếp lên gioăng làm kín;
• Thiết kế cho phép bù sai lệch đường kính và biến dạng ống, giữ kín khi có dao động nhiệt hoặc rung lắc.

Quy trình lắp đặt và vận hành cơ bản

• Kiểm tra kích thước và sạch bề mặt ống;
• Đặt vòng kẹp trong và gioăng sao cho khớp khít với ống;
• Ghép hai mảnh thân, bắt bulông theo thứ tự đối xứng;
• Siết bulông theo moment khuyến nghị tăng dần theo vạch: siết chéo nhiều lần để phân bố lực đều;
• Kiểm tra rò rỉ áp lực sau khi lắp và sau thời gian vận hành ban đầu.

Bảo trì và kiểm tra định kỳ

• Kiểm tra độ siết bulông sau 24–72 giờ vận hành ban đầu;
• Kiểm tra gioăng, vòng kẹp và lớp phủ chống ăn mòn mỗi 6–12 tháng tùy môi trường;
• Thay gioăng khi phát hiện nứt, biến dạng hoặc mất đàn hồi;
• Ghi nhận lịch sử siết bulông và thay phụ tùng để tối ưu chi phí vòng đời.

Ứng dụng thực tế của khớp nối chuyển tiếp HDPE H307 trong công trình hiện đại

Ứng dụng cho tuyến ống nối nối ngầm đô thị

Sử dụng H307 ở các nút nối ngầm khi cải tạo hoặc mở rộng mạng lưới, cho phép thi công nhanh bằng phương pháp cơ khí thay cho hàn tại chỗ, giảm rủi ro thời tiết và rút ngắn thời gian thi công.

Ứng dụng tại nhà máy xử lý nước cấp (điểm giáp nối bơm)

Lắp H307 giữa ống HDPE và cổ bơm/van kim loại để đảm bảo kín ở điểm chịu áp lực và dễ tháo rời khi bảo dưỡng hoặc thay thế máy bơm.

Ứng dụng cho hệ thống chuyển tiếp đường ống ở trạm xử lý nước thải nhỏ

Dùng H307 tại các điểm chuyển từ ống HDPE sang ống gang hoặc PVC trong trạm xử lý quy mô vừa và nhỏ, giúp giảm thời gian dừng máy khi cần làm sạch hoặc sửa chữa.

Ứng dụng cho hệ thống cấp nước công nghiệp đa nhánh

Dùng H307 ở cổ nhánh, nơi cần kết nối nhanh giữa ống HDPE và phụ kiện kim loại (chop, tee, reducer), thuận tiện khi tối ưu lược đồ mạng ống và thay đổi lưu trình.

Ứng dụng cho hệ thống ống cấp nước tại khu công nghiệp nhẹ

Lắp H307 ở các điểm chuyển để tách biệt vùng nước sinh hoạt và nước kỹ thuật, giúp bảo dưỡng, kiểm tra và thay thế mà không ảnh hưởng toàn tuyến.

Ứng dụng cho kết nối bồn chứa và van

Dùng H307 để nối ống HDPE vào bồn chứa, bể trung gian, van cửa lớn, tạo mối nối dễ tháo kiểm tra gioăng và van khi cần vệ sinh hoặc thay thế.

Mua khớp nối chuyển tiếp HDPE H307 tại Thép Hùng Phát – Chất lượng & giá tốt

• Độ tin cậy theo lô sản xuất Mỗi lô được kiểm soát bằng quy trình thử kín và đo kích thước đầu cuối, giúp khách hàng nhận sản phẩm có hiệu năng đồng nhất và giảm rủi ro sai lệch khi lắp đặt.
• Chi phí sở hữu thấp nhờ thiết kế bảo dưỡng nhanh Cấu tạo cho phép thay gioăng và bulông tại chỗ trong thời gian ngắn, giảm thời gian dừng máy và chi phí nhân công trong toàn chu kỳ vận hành.
• Tùy chỉnh kỹ thuật phù hợp thực tế công trường Hỗ trợ điều chỉnh loại gioăng, cấp bulông và lớp phủ theo yêu cầu dự án, đảm bảo tương thích môi trường làm việc mà không phải chấp nhận giải pháp “một kích thước cho tất cả”.
• Chuỗi cung ứng linh hoạt cho tiến độ thi công Cam kết cung cấp theo lô nhỏ hoặc giao khẩn kèm phụ tùng tiêu hao, giúp nhà thầu điều phối vật tư chính xác theo tiến độ và giảm tồn kho không cần thiết.
