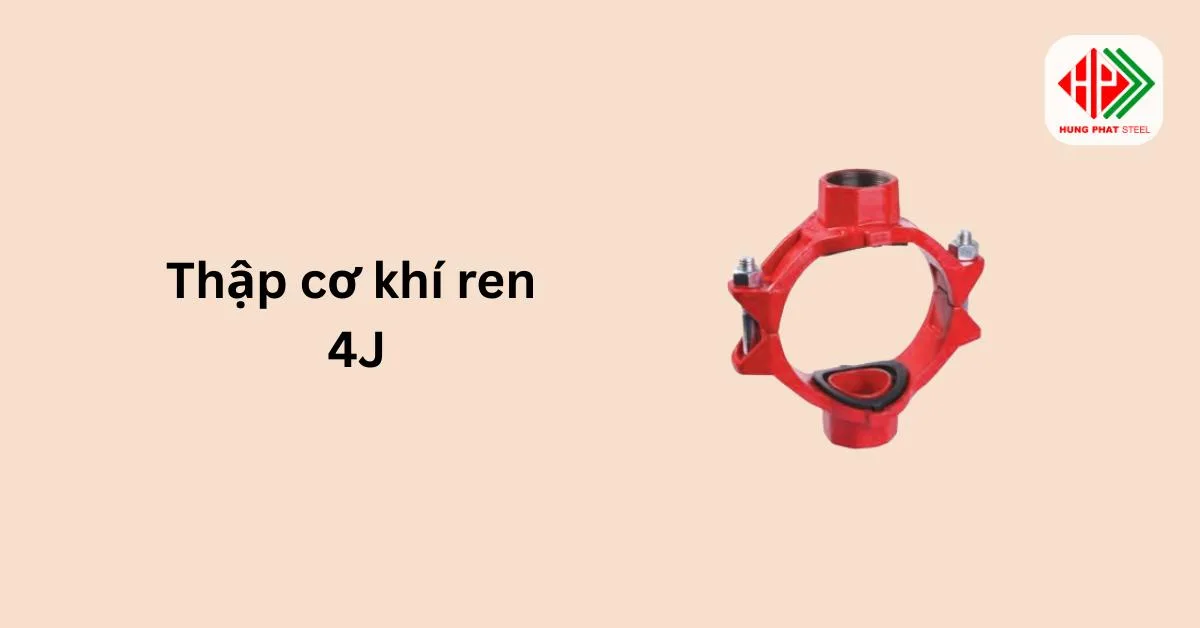

Thập cơ khí ren 4J
Thập cơ khí ren 4J là phụ kiện chuyên dùng để tạo điểm kết nối ren trên đường ống thép một cách an toàn và chính xác. Với cấu trúc dạng thập và khả năng siết chặt chắc chắn, sản phẩm đáp ứng tốt nhu cầu lắp đặt trong các hệ thống ống công nghiệp và dân dụng.
Thông số kỹ thuật:
- Tên sản phẩm: Thập cơ khí ren 4J
- Kích thước danh định (mm/in): 65×20 – 150×32 mm / 2½×¾ – 159.0×1¼ in
- Đường kính ngoài ống (mm/in): 73.0×26.9 – 159.0×42.4 mm / 2.875×1.050 – 6.250×1.660 in
- Áp suất làm việc (PSI/MPa): 300 PSI/ 2.07 MPa
- Đường kính lỗ (mm/in) +1.6,0 / +0.063,0: 38 – 51 mm / 1.50 – 2.00 in
- Kích thước A (mm/in): 137 – 244 mm / 5.39 – 9.60 in
- Kích thước B (mm/in): 71 – 93 mm / 2.80 – 3.66 in
- …
Mô tả
Thập cơ khí ren 4J là phụ kiện chuyên dùng để tạo điểm kết nối ren trên đường ống thép một cách an toàn và chính xác. Với cấu trúc dạng thập và khả năng siết chặt chắc chắn, sản phẩm đáp ứng tốt nhu cầu lắp đặt trong các hệ thống ống công nghiệp và dân dụng.
Thiết kế cơ khí cho phép lắp đặt trực tiếp lên ống hiện hữu mà không cần cắt ống hay hàn, giúp rút ngắn thời gian thi công và hạn chế ảnh hưởng đến hệ thống đang vận hành. Phần gioăng làm kín được bố trí hợp lý, đảm bảo độ kín khít cao và giảm nguy cơ rò rỉ trong quá trình sử dụng.
Nhờ đầu ra ren tiêu chuẩn, thập cơ khí ren 4J dễ dàng kết nối với các thiết bị, phụ kiện ren khác như van, đồng hồ áp suất hoặc ống nhánh, mang lại tính linh hoạt cao cho việc mở rộng và cải tạo hệ thống đường ống.
Thập cơ khí ren 4J

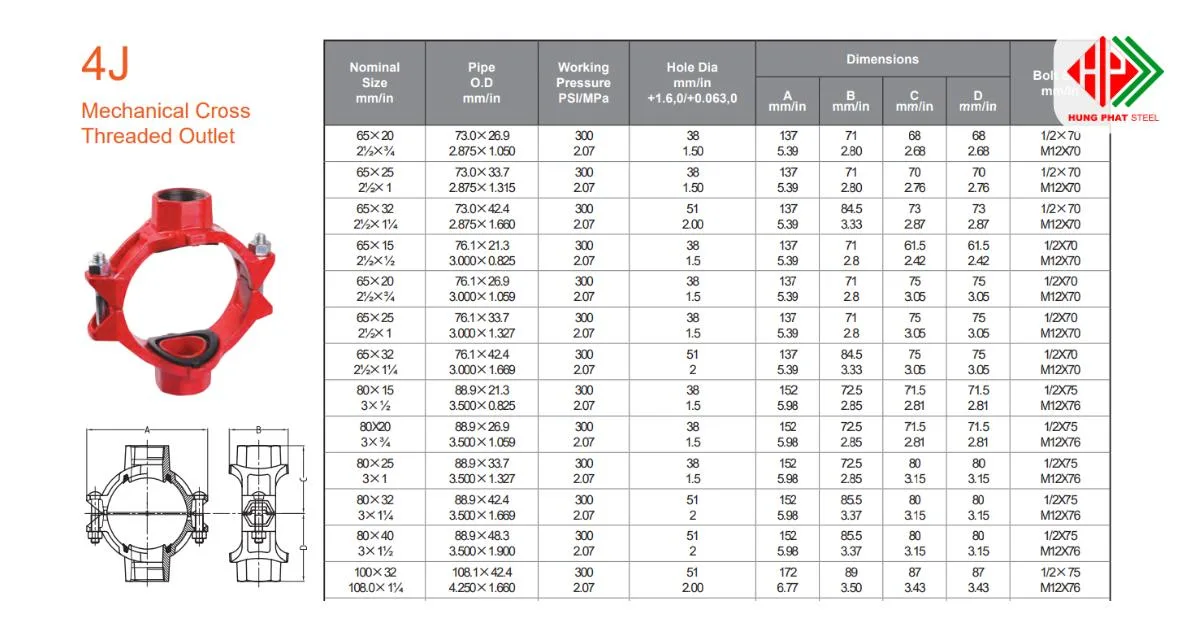

Thông số kỹ thuật
- Tên sản phẩm: Thập cơ khí ren 4J
- Kích thước danh định (mm/in): 65×20 – 150×32 mm / 2½×¾ – 159.0×1¼ in
- Đường kính ngoài ống (mm/in): 73.0×26.9 – 159.0×42.4 mm / 2.875×1.050 – 6.250×1.660 in
- Áp suất làm việc (PSI/MPa): 300 PSI/ 2.07 MPa
- Đường kính lỗ (mm/in) +1.6,0 / +0.063,0: 38 – 51 mm / 1.50 – 2.00 in
- Kích thước A (mm/in): 137 – 244 mm / 5.39 – 9.60 in
- Kích thước B (mm/in): 71 – 93 mm / 2.80 – 3.66 in
- Kích thước C (mm/in): 68 – 118 mm / 2.68 – 4.65 in
- Kích thước D (mm/in): 68 – 118 mm / 2.68 – 4.65 in
- Cỡ bu lông (mm/in): 1/2×70 – 5/8×105 mm / M12X70 – M16X108 in
- Nhà cung cấp: Thép Hùng Phát
Giá tham khảo Thập cơ khí ren 4J mới nhất
Thập cơ khí ren 4J
| Pipe O.D (mm × mm) | Pipe O.D (inch × inch) | Giá tham khảo (VNĐ/cái) |
| 73.0 × 26.9 | 2.875 × 1.050 | 650.000 – 720.000 |
| 73.0 × 33.7 | 2.875 × 1.315 | 670.000 – 750.000 |
| 73.0 × 42.4 | 2.875 × 1.660 | 700.000 – 780.000 |
| 76.1 × 21.3 | 3.000 × 0.825 | 680.000 – 760.000 |
| 76.1 × 26.9 | 3.000 × 1.059 | 700.000 – 790.000 |
| 76.1 × 33.7 | 3.000 × 1.327 | 730.000 – 820.000 |
| 76.1 × 42.4 | 3.000 × 1.669 | 770.000 – 860.000 |
| 88.9 × 21.3 | 3.500 × 0.825 | 750.000 – 850.000 |
| 88.9 × 26.9 | 3.500 × 1.059 | 780.000 – 880.000 |
| 88.9 × 33.7 | 3.500 × 1.327 | 820.000 – 930.000 |
| 88.9 × 42.4 | 3.500 × 1.669 | 880.000 – 1.000.000 |
| 88.9 × 48.3 | 3.500 × 1.900 | 950.000 – 1.080.000 |
| 108.1 × 42.4 | 4.250 × 1.660 | 1.050.000 – 1.180.000 |
| 108.0 × 48.3 | 4.250 × 1.900 | 1.120.000 – 1.260.000 |
| 108.0 × 60.3 | 4.250 × 2.375 | 1.250.000 – 1.420.000 |
| 114.3 × 21.3 | 4.500 × 0.825 | 980.000 – 1.100.000 |
| 114.3 × 26.9 | 4.500 × 1.059 | 1.020.000 – 1.150.000 |
| 114.3 × 33.7 | 4.500 × 1.327 | 1.080.000 – 1.220.000 |
| 114.3 × 42.4 | 4.500 × 1.669 | 1.150.000 – 1.320.000 |
| 114.3 × 48.3 | 4.500 × 1.900 | 1.230.000 – 1.400.000 |
| 114.3 × 60.3 | 4.500 × 2.375 |
1.380.000 – 1.580.000
|
| 133.0 × 60.3 | 5.250 × 2.375 |
1.650.000 – 1.880.000
|
| 139.7 × 33.7 | 5.500 × 1.327 |
1.520.000 – 1.720.000
|
| 139.7 × 42.4 | 5.500 × 1.669 |
1.600.000 – 1.820.000
|
| 139.7 × 48.3 | 5.500 × 1.900 |
1.700.000 – 1.950.000
|
| 139.7 × 60.3 | 5.500 × 2.375 |
1.850.000 – 2.150.000
|
| 139.7 × 76.1 | 5.500 × 3.000 |
2.100.000 – 2.450.000
|
| 159.0 × 42.4 | 6.250 × 1.660 |
2.300.000 – 2.650.000
|
Thập cơ khí ren 4JS loại nhẹ
| Pipe O.D (mm × mm) | Pipe O.D (inch × inch) |
Giá tham khảo (VNĐ/cái)
|
| 88.9 × 21.3 | 3.500 × 0.825 |
520.000 – 590.000
|
| 88.9 × 26.9 | 3.500 × 1.050 | 540.000 – 620.000 |
| 88.9 × 33.7 | 3.500 × 1.315 | 570.000 – 650.000 |
| 88.9 × 42.4 | 3.500 × 1.660 | 620.000 – 720.000 |
| 88.9 × 48.3 | 3.500 × 1.900 | 680.000 – 780.000 |
| 108.1 × 33.7 | 4.250 × 1.315 | 720.000 – 820.000 |
| 108.1 × 42.4 | 4.250 × 1.660 | 780.000 – 890.000 |
| 108.0 × 48.3 | 4.250 × 1.900 | 850.000 – 980.000 |
| 108.0 × 60.3 | 4.250 × 2.375 | 950.000 – 1.100.000 |
| 114.3 × 21.3 | 4.500 × 0.825 | 700.000 – 820.000 |
| 114.3 × 26.9 | 4.500 × 1.050 | 740.000 – 860.000 |
| 114.3 × 33.7 | 4.500 × 1.315 | 780.000 – 910.000 |
| 114.3 × 42.4 | 4.500 × 1.660 | 850.000 – 1.000.000 |
| 114.3 × 48.3 | 4.500 × 1.900 | 920.000 – 1.080.000 |
| 114.3 × 60.3 | 4.500 × 2.375 | 1.050.000 – 1.220.000 |
| 133.0 × 33.7 | 5.250 × 1.315 | 1.100.000 – 1.280.000 |
| 133.0 × 42.4 | 5.250 × 1.660 | 1.180.000 – 1.380.000 |
| 133.0 × 48.3 | 5.250 × 1.900 | 1.280.000 – 1.500.000 |
| 133.0 × 60.3 | 5.250 × 2.375 | 1.420.000 – 1.680.000 |
| 133.0 × 76.1 | 5.250 × 3.000 | 1.650.000 – 1.950.000 |
| 139.7 × 33.7 | 5.500 × 1.315 | 1.300.000 – 1.520.000 |
| 139.7 × 42.4 | 5.500 × 1.660 | 1.380.000 – 1.620.000 |
| 139.7 × 48.3 | 5.500 × 1.900 | 1.480.000 – 1.750.000 |
| 139.7 × 60.3 | 5.500 × 2.375 | 1.650.000 – 1.980.000 |
| 139.7 × 76.1 | 5.500 × 3.000 | 1.900.000 – 2.250.000 |
| 159.0 × 33.7 | 6.250 × 1.315 | 2.050.000 – 2.400.000 |
Lưu ý: Đây chỉ là giá tham khảo. Để có báo giá chính xác, bạn cần liên hệ trực tiếp nhà cung cấp Thép Hùng Phát để nhận bảng giá chính thức + chiết khấu dự án.
Những sản phẩm PCCC khác:
Thập cơ khí ren 4J có gì vượt trội?
1. Thiết kế cơ khí trực tiếp không cần hàn
Khác với phụ kiện ren truyền thống phải hàn hoặc gia công phức tạp lên ống, thập cơ khí ren 4J được thiết kế để lắp trực tiếp bằng cơ khí. Điều này giúp giảm thiểu thao tác thi công, hạn chế sai số và tăng độ ổn định cho đường ống.
2. Tối ưu khả năng làm kín mà không cần hàn nóng
Nhờ cấu tạo gioăng và bề mặt tiếp xúc chuẩn, sản phẩm đạt độ kín lớn ngay cả khi chịu áp lực cao. Người dùng không phải lo lắng về rò rỉ do hàn kém hoặc bề mặt nối không đều.
3. Lắp đặt nhanh – Giảm thời gian thi công
Thập cơ khí ren 4J có thể lắp đặt ngay tại công trường chỉ với dụng cụ cơ bản, không cần thiết bị hàn, làm nguội hay xử lý bề mặt sau cắt. Điều này rút ngắn tiến độ thi công và giảm chi phí nhân công.
4. Tương thích với hệ thống ren tiêu chuẩn
Đầu ren của thập 4J được thiết kế theo tiêu chuẩn ren quốc tế, giúp dễ dàng kết nối với van, phụ kiện, đồng hồ đo… từ nhiều nhà sản xuất khác nhau. Điều này mang lại tính linh hoạt cao trong thiết kế và vận hành hệ thống.
5. Giảm thiểu lỗi lắp đặt do hàn
Hàn sai kỹ thuật có thể gây biến dạng ống, yếu điểm tại mối nối và làm giảm tuổi thọ hệ thống. Thập cơ khí ren 4J loại bỏ hoàn toàn yếu tố hàn nóng, từ đó nâng cao chất lượng và độ đồng đều của toàn bộ hệ thống.
6. Tăng chất lượng vận hành theo thời gian
Vật liệu và cơ cấu ren cho phép thập 4J duy trì độ bền ngay cả trong điều kiện rung lắc, thay đổi nhiệt độ và tải trọng. Điều này đặc biệt hữu ích trong các công trình công nghiệp, nơi yêu cầu tính ổn định và bảo trì tối thiểu.
7. Phù hợp đa dạng ứng dụng
Không chỉ dùng cho hệ thống nước, khí nén hay khí gas, thập cơ khí ren 4J còn phù hợp với các ứng dụng yêu cầu độ an toàn cao và thao tác nhanh như dây chuyền sản xuất, hệ thống PCCC, HVAC…
Phân loại Thập cơ khí ren 4J
Dựa trên kết cấu cơ khí và khả năng chịu tải, thập cơ khí ren dòng 4J hiện nay được chia thành 2 nhóm chính, đáp ứng các nhu cầu sử dụng khác nhau trong hệ thống đường ống.

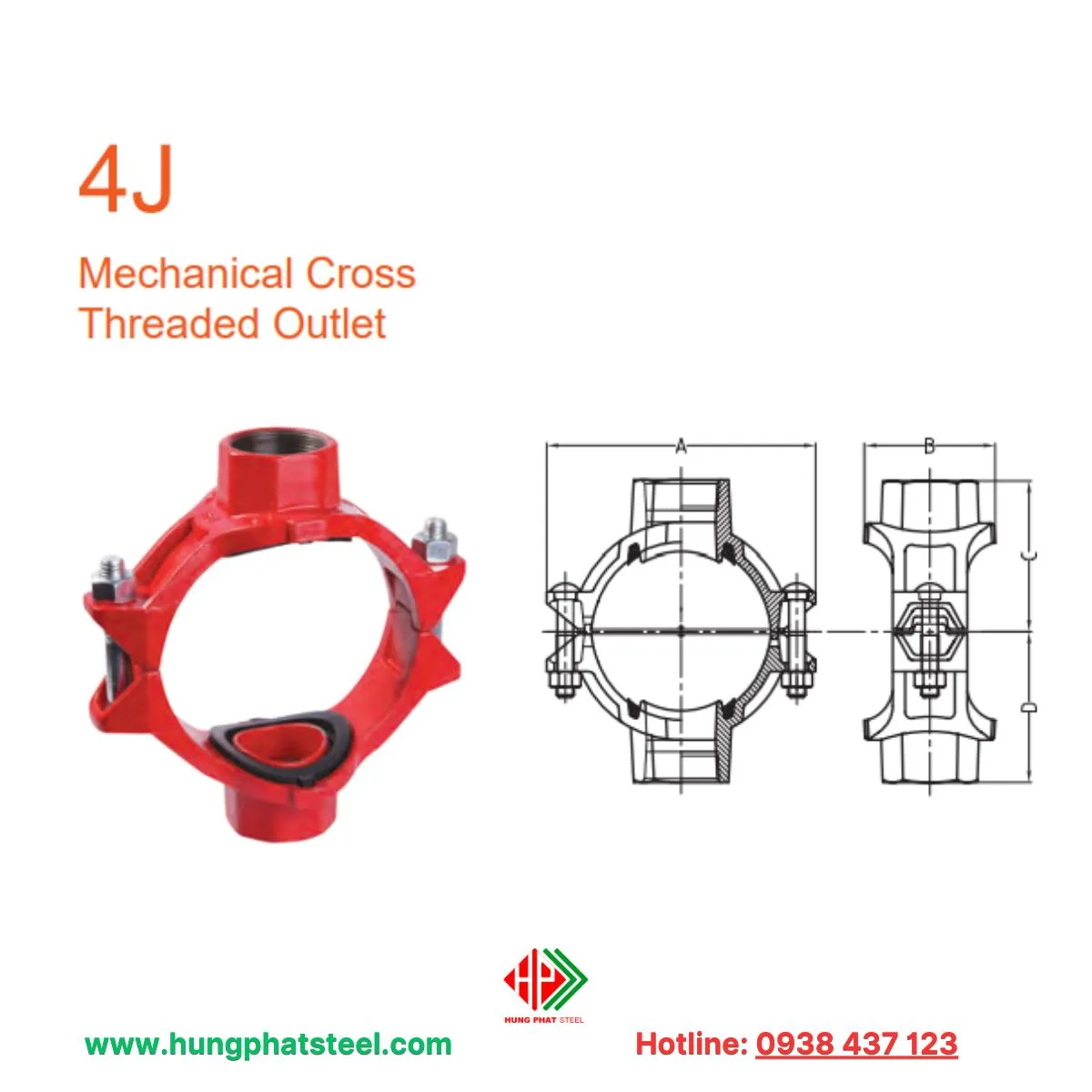

Thập cơ khí ren 4J (tiêu chuẩn)
Đây là dòng thập cơ khí ren chịu lực tiêu chuẩn, được thiết kế cho các hệ thống yêu cầu độ bền cao và khả năng vận hành ổn định lâu dài.
Đặc điểm nổi bật:
- Kết cấu thân dày, chắc chắn
- Khả năng siết chặt cao, đảm bảo độ kín ổn định
- Phù hợp với hệ thống áp lực trung bình đến cao
- Dùng tốt cho cả công trình mới và cải tạo hệ thống ống hiện hữu
Ứng dụng điển hình:
Hệ thống cấp nước, PCCC, khí nén, HVAC, đường ống công nghiệp.

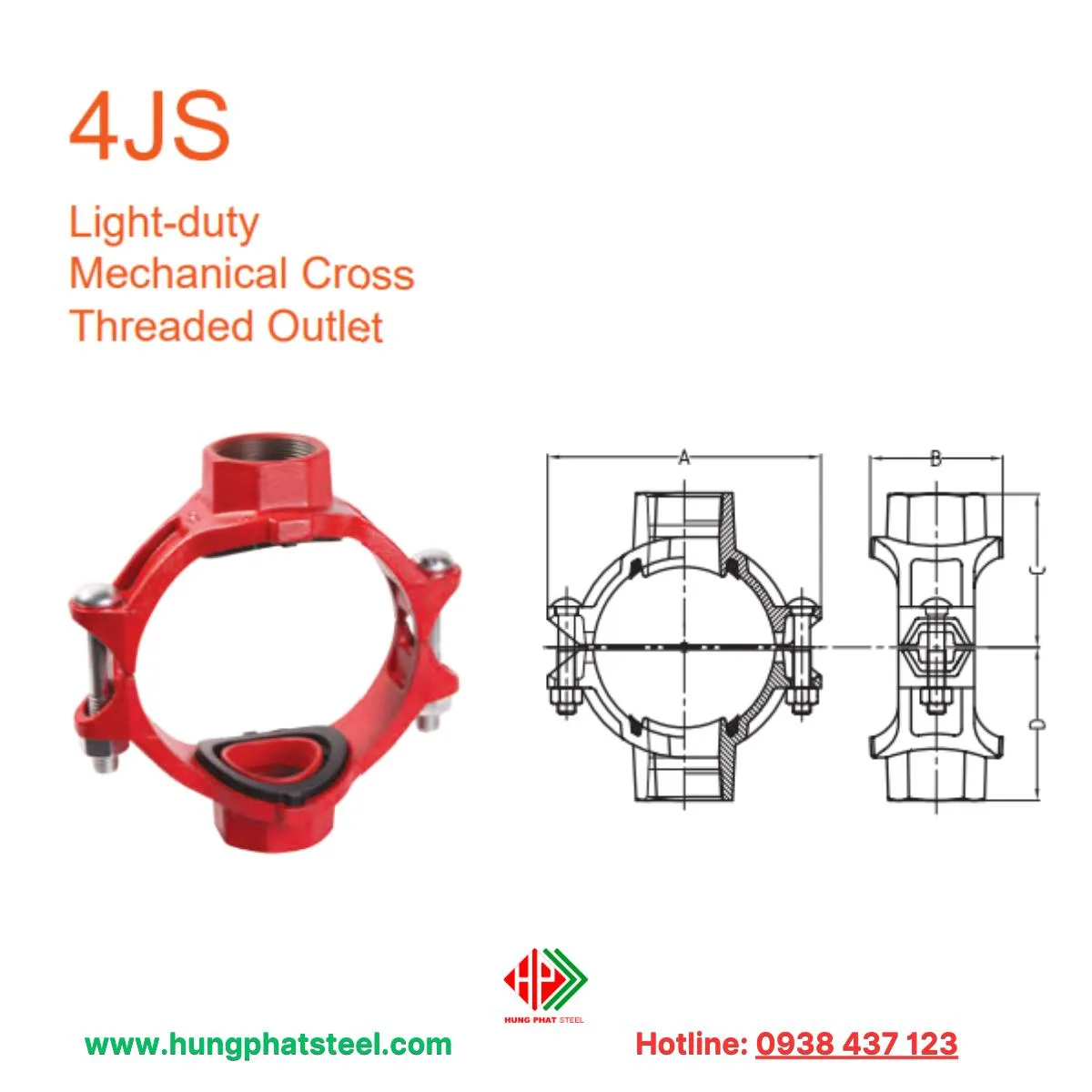

Thập cơ khí ren 4JS loại nhẹ
Thập cơ khí ren 4JS loại nhẹ là phiên bản được tối ưu về trọng lượng và chi phí, phù hợp cho các hệ thống không yêu cầu tải trọng lớn.
Đặc điểm nổi bật:
- Kết cấu gọn nhẹ hơn so với 4J tiêu chuẩn
- Dễ thi công, thao tác nhanh
- Giảm chi phí đầu tư ban đầu
- Phù hợp với hệ thống áp lực thấp đến trung bình
Ứng dụng điển hình:
Hệ thống nước sinh hoạt, đường ống kỹ thuật trong nhà, hệ thống phụ trợ hoặc cải tạo nhỏ.
Nguyên lý làm việc của Thập cơ khí ren 4J
Thập cơ khí ren 4J hoạt động dựa trên nguyên lý siết cơ học kết hợp làm kín đàn hồi, cho phép tạo điểm kết nối ren trên đường ống thép mà không cần cắt ống hay hàn nóng.
1. Định vị và ôm chặt thân ống
Khi lắp đặt, thân thập được đặt trực tiếp lên bề mặt ngoài của ống thép tại vị trí cần tạo nhánh. Các bu lông được siết đều giúp thân thập ôm sát chu vi ống, tạo lực ép đồng đều quanh điểm kết nối.
2. Kích hoạt cơ chế làm kín
Trong quá trình siết, gioăng cao su đàn hồi bên trong thập bị nén chặt giữa thân phụ kiện và bề mặt ống. Lực nén này tạo ra vùng kín khít, ngăn chặn rò rỉ lưu chất ngay cả khi hệ thống chịu áp lực vận hành.
3. Tạo điểm kết nối ren ổn định
Phần đầu ra ren của thập được gia công sẵn theo tiêu chuẩn. Sau khi thập được cố định và làm kín hoàn toàn, đầu ren trở thành điểm kết nối độc lập, sẵn sàng lắp đặt van, phụ kiện hoặc đường ống nhánh.
4. Duy trì độ kín trong quá trình vận hành
Khi hệ thống hoạt động, áp lực bên trong ống không làm ảnh hưởng đến vị trí lắp đặt thập. Ngược lại, áp lực này còn giúp gioăng ép chặt hơn vào bề mặt ống, góp phần duy trì độ kín lâu dài và ổn định.
5. Hạn chế biến dạng và rủi ro kỹ thuật
Do không sử dụng nhiệt hay gia công cắt ống, thập cơ khí ren 4J tránh được hiện tượng biến dạng vật liệu, nứt mối hàn hoặc suy giảm cơ tính của ống. Điều này giúp hệ thống vận hành an toàn và dễ bảo trì.
Những lĩnh vực sử dụng Thập cơ khí ren 4J
Hệ thống cấp thoát nước
Thập cơ khí ren 4J được sử dụng để mở rộng hoặc chia nhánh đường ống cấp – thoát nước trong các tòa nhà, khu dân cư và nhà xưởng. Việc lắp đặt không cần hàn giúp giảm rủi ro rò rỉ và thuận tiện cho các công trình cải tạo.
Hệ thống phòng cháy chữa cháy (PCCC)
Trong các hệ thống PCCC, yêu cầu về độ an toàn và độ kín luôn được đặt lên hàng đầu. Thập cơ khí ren 4J cho phép lắp đặt đầu phun, van hoặc đường ống nhánh một cách chính xác, đảm bảo tính ổn định khi hệ thống hoạt động.
Hệ thống HVAC
Đối với hệ thống điều hòa không khí và thông gió, thập cơ khí ren 4J giúp tạo các nhánh kết nối linh hoạt, phục vụ việc lắp đặt cảm biến, van điều khiển hoặc đường ống phụ trợ mà không làm gián đoạn toàn bộ hệ thống.
Hệ thống khí nén và khí kỹ thuật
Thập cơ khí ren 4J phù hợp cho các đường ống dẫn khí nén, khí kỹ thuật trong nhà máy nhờ khả năng làm kín tốt và chịu áp lực ổn định, đáp ứng yêu cầu vận hành liên tục.
Nhà máy và khu công nghiệp
Trong môi trường công nghiệp, thập cơ khí ren 4J được sử dụng để cải tạo, mở rộng hoặc bố trí lại hệ thống đường ống mà không cần tháo dỡ toàn bộ tuyến ống hiện hữu, giúp tiết kiệm thời gian và chi phí.
Công trình cải tạo và nâng cấp hệ thống ống
Đối với các công trình đang vận hành, thập cơ khí ren 4J là giải pháp phù hợp để bổ sung nhánh ren mới mà không ảnh hưởng lớn đến hoạt động của hệ thống, hạn chế tối đa thời gian ngừng vận hành.
Thép Hùng Phát cung cấp Thập cơ khí ren 4J có gì khác biệt?
Trong bối cảnh thị trường phụ kiện đường ống ngày càng đa dạng, Thép Hùng Phát không chỉ cung cấp Thập cơ khí ren 4J như một sản phẩm thông thường, mà còn mang đến giải pháp phù hợp thực tế thi công, giúp khách hàng tối ưu cả hiệu quả sử dụng lẫn chi phí đầu tư.
1. Sản phẩm chọn lọc theo tiêu chuẩn kỹ thuật
Thập cơ khí ren 4J do Thép Hùng Phát cung cấp được lựa chọn dựa trên các tiêu chí về độ bền, khả năng làm kín và độ ổn định khi vận hành. Mỗi quy cách đều phù hợp với đường ống thép phổ biến trên thị trường, giúp hạn chế sai lệch trong quá trình lắp đặt.
2. Tư vấn đúng nhu cầu – không bán đại trà
Thép Hùng Phát tập trung vào tư vấn đúng loại 4J hoặc 4JS, đúng kích thước Pipe O.D và điều kiện sử dụng thực tế. Điều này giúp khách hàng tránh chọn sai sản phẩm, giảm rủi ro phát sinh chi phí và đảm bảo hiệu quả vận hành lâu dài.
3. Nguồn hàng ổn định – đáp ứng tiến độ công trình
Với khả năng chủ động nguồn cung, Thép Hùng Phát đảm bảo thời gian giao hàng nhanh và ổn định, đặc biệt phù hợp cho các công trình cần triển khai gấp hoặc dự án quy mô lớn.
4. Giá cả minh bạch – linh hoạt theo dự án
Giá Thập cơ khí ren 4J tại Thép Hùng Phát được xây dựng minh bạch theo từng quy cách, đồng thời có chính sách linh hoạt cho đơn hàng số lượng lớn, giúp nhà thầu và đơn vị thi công dễ dàng kiểm soát ngân sách.
5. Hỗ trợ kỹ thuật trong suốt quá trình sử dụng
Không chỉ dừng lại ở việc cung cấp sản phẩm, Thép Hùng Phát còn hỗ trợ kỹ thuật trước – trong – sau khi lắp đặt, giúp khách hàng sử dụng thập cơ khí ren 4J đúng cách và đạt hiệu quả cao nhất.
