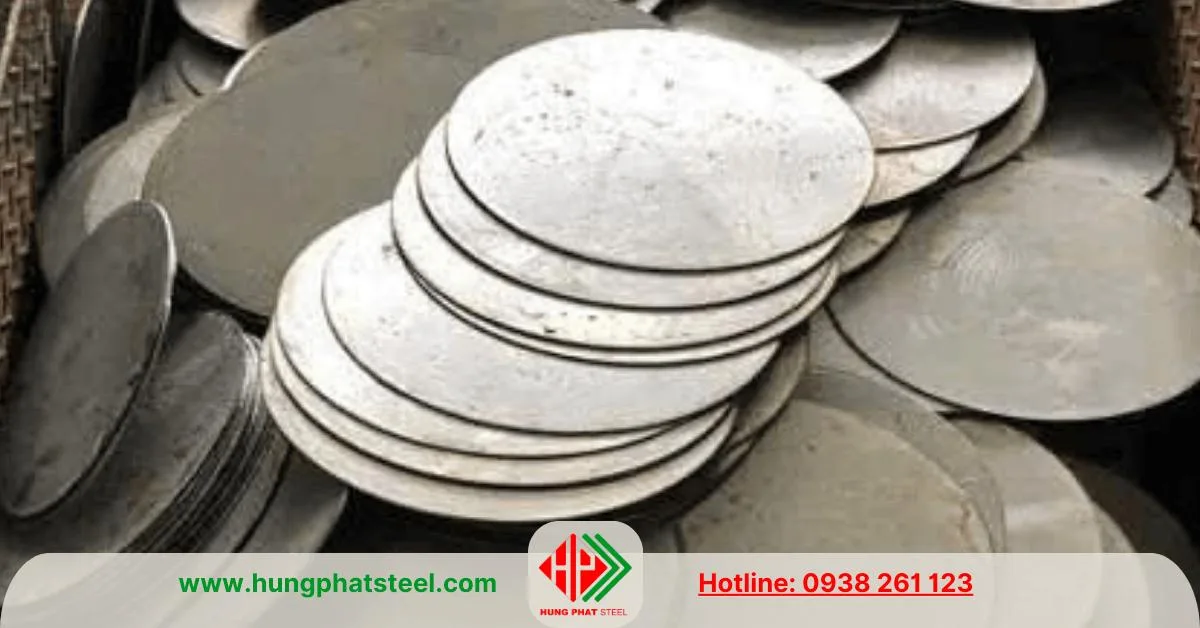

Nắp bịt siêu âm D114, D89, D65, D49, D60, D76

Mô tả

Nắp bịt siêu âm: Là một phụ kiện được gắn cố định vào đầu của các ống siêu âm thông qua phương pháp hàn. Mục tiêu chính là bịt kín đầu ống để ngăn nước, bê tông hoặc các tạp chất khác xâm nhập vào bên trong.

Nắp bịt siêu âm D49, D60, D76, D90, D114, D65… Công ty Cổ Phần Thép Hùng Phát chuyên sản xuất và cung cấp Nắp bịt, măng sông hàn nối ống siêu âm, ống thép các loại.

• Nắp bịt dùng bịt đầu ống siêu âm cọc khoan nhồi bằng phương pháp hàn cho các size ống 114, 60, 49, 76, 89, 65…
• Độ dày: 1mm-2mm-3mm hoặc 2,3mm – 2,5mm (hoặc sản xuất theo yêu cầu của quý khách).
• Thời gian giao hàng nhanh chóng, giá tốt nhất.

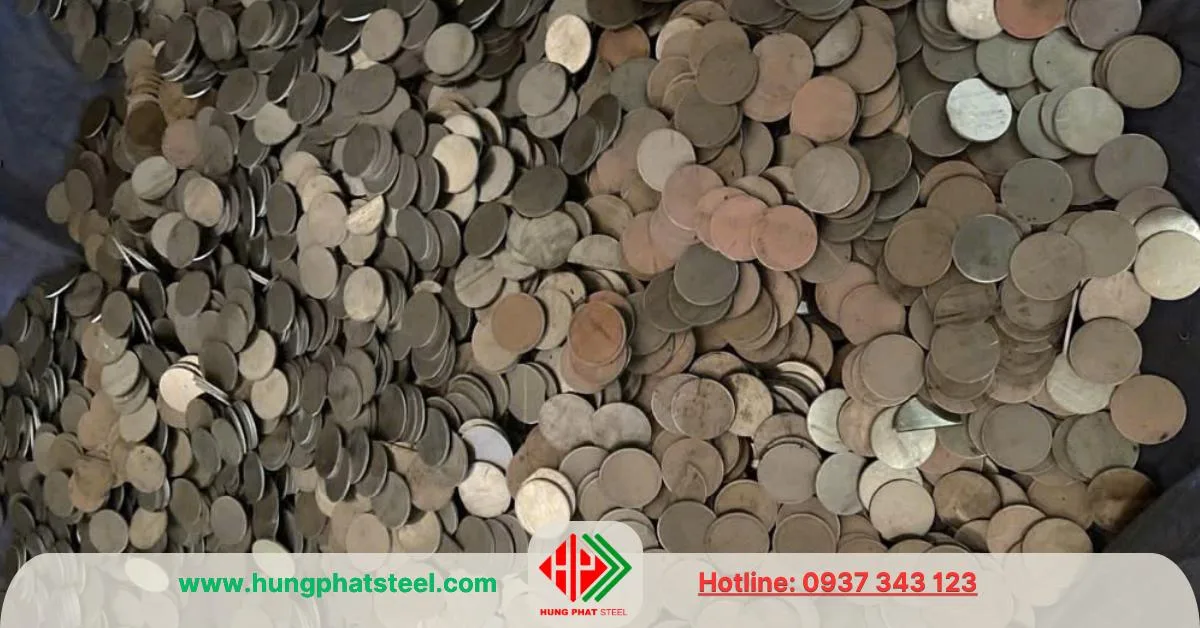

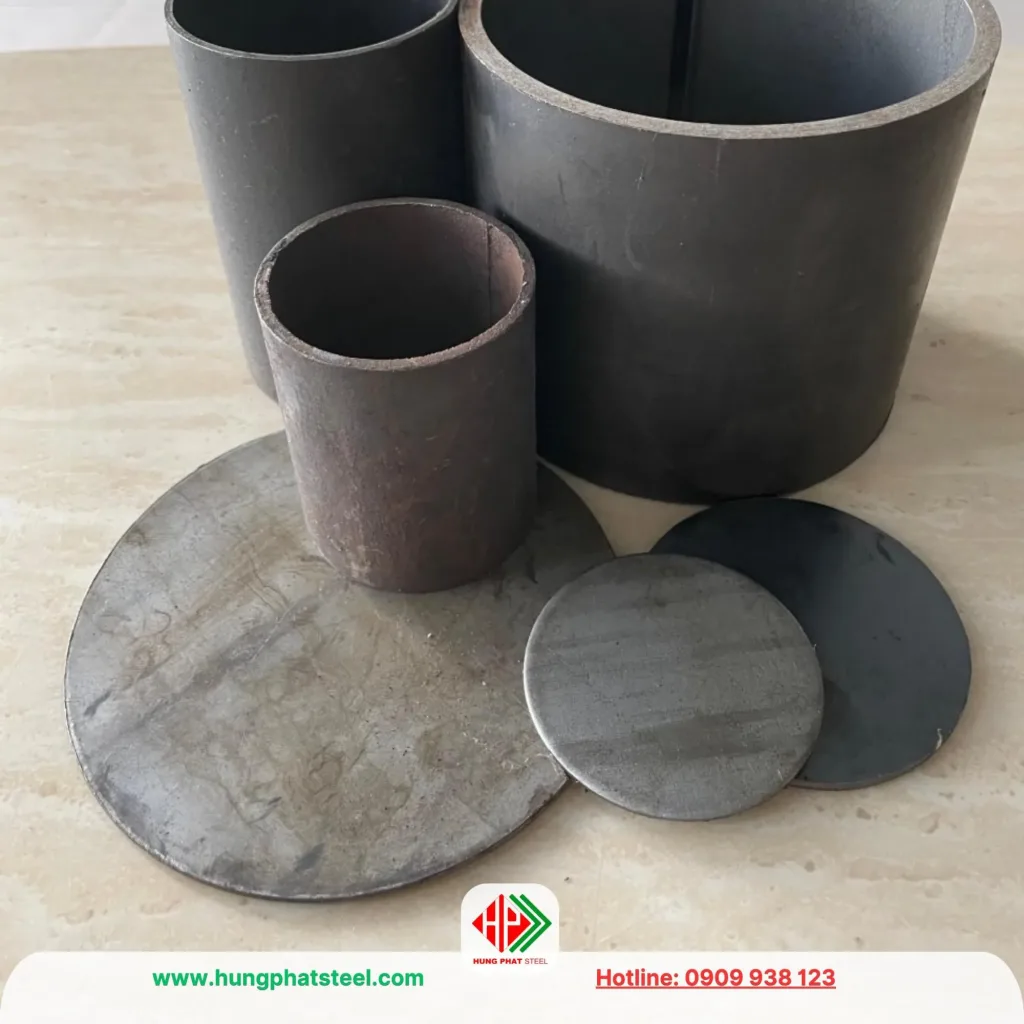

Nắp bịt ống siêu âm trong cọc khoan nhồi

Dưới đây là thông số kỹ thuật chi tiết của sản phẩm này

Thông số kỹ thuật nắp bịt siêu âm

Kích thước :	D49, D60, D76, D90, D114, D65…
Chất liệu thép	CT3, SC45. SS400..
Tiêu chuẩn thép:	ASTM A53, ASTM A106, TCVN, TCN…
Tiêu chuẩn độ dày:	SCH10, SCH20, SCH40, SCH80…
Thương hiệu:	Thép Hùng Phát
Xuất xứ :	Việt Nam

Nắp bịt hàn ống siêu âm cho cọc khoan nhồi là một phụ kiện được thiết kế đặc biệt để sử dụng trong các dự án xây dựng móng cọc khoan nhồi, nơi cần đảm bảo tính kín khít của hệ thống ống siêu âm được lắp đặt trong cọc bê tông.

Mô tả và chức năng

Nắp bịt hàn ống siêu âm:

• Là một phụ kiện được gắn cố định vào đầu của các ống siêu âm thông qua phương pháp hàn.
• Mục tiêu chính là bịt kín đầu ống để ngăn nước, bê tông hoặc các tạp chất khác xâm nhập vào bên trong, bảo vệ ống siêu âm trong quá trình đổ bê tông và giúp duy trì chất lượng cho việc đo siêu âm sau này.

Ứng dụng:

• Được sử dụng trong quá trình thi công cọc khoan nhồi, nắp bịt hàn đảm bảo ống siêu âm không bị hư hỏng hoặc nghẹt do tác động của bê tông và điều kiện thi công khắc nghiệt.
• Sau khi cọc đã được thi công xong và bê tông đông cứng, hệ thống ống siêu âm sẽ được dùng để kiểm tra chất lượng cọc, đánh giá tính toàn vẹn của khối bê tông.

Bảng giá nắp bịt siêu âm tham khảo

Dưới đây là bảng giá chi tiết cho một số kích thước phổ biến:

Lưu ý giá này chỉ mang thính THAM KHẢO

Giá thực tế sẽ thay đổi theo tình hình thị trường và số lượng đặt hàng

• Giá trên áp dụng cho vật liệu thép đen thông thường (CT3, SS400). Nếu dùng inox hoặc yêu cầu mạ kẽm, sơn đen, khắc logo, sẽ cộng thêm phụ phí 10–25%.
• Số lượng đặt ≥ 100 cái, có thể giảm giá thêm 5–10%.

>>>Xem thêm các phụ kiện vật tư khoan nhồi sản xuất bởi Thép Hùng Phát tại đây:

• Ống thép siêu âm D114 D90 D76 D60 D49
• Măng sông siêu âm D114 D90 D76 D60 D49
• Ống sonic siêu âm cọc khoan nhồi
• Cữ định vị lồng thép cọc khoan nhồi
• Ống vách thép cọc khoan nhồi
• Coupler nối cốt thép D16 D18 D20 D22 D25 D28 D32 D40
• Cóc nối lồng thép M12 M14 M16 D16 D18 D20 D25 D30

Phân loại nắp bịt siêu âm

Dưới đây là phân loại theo kiểu dáng phổ biến

Tùy vào yêu cầu của công trình, người dùng có thể lựa chọn loại phù hợp để đảm bảo chất lượng và hiệu quả kiểm tra siêu âm cọc khoan nhồi. Việc lựa chọn đúng loại nắp bịt không chỉ giúp bảo vệ thiết bị mà còn góp phần nâng cao độ chính xác của phép đo siêu âm, đảm bảo sự an toàn và chất lượng của công trình xây dựng.

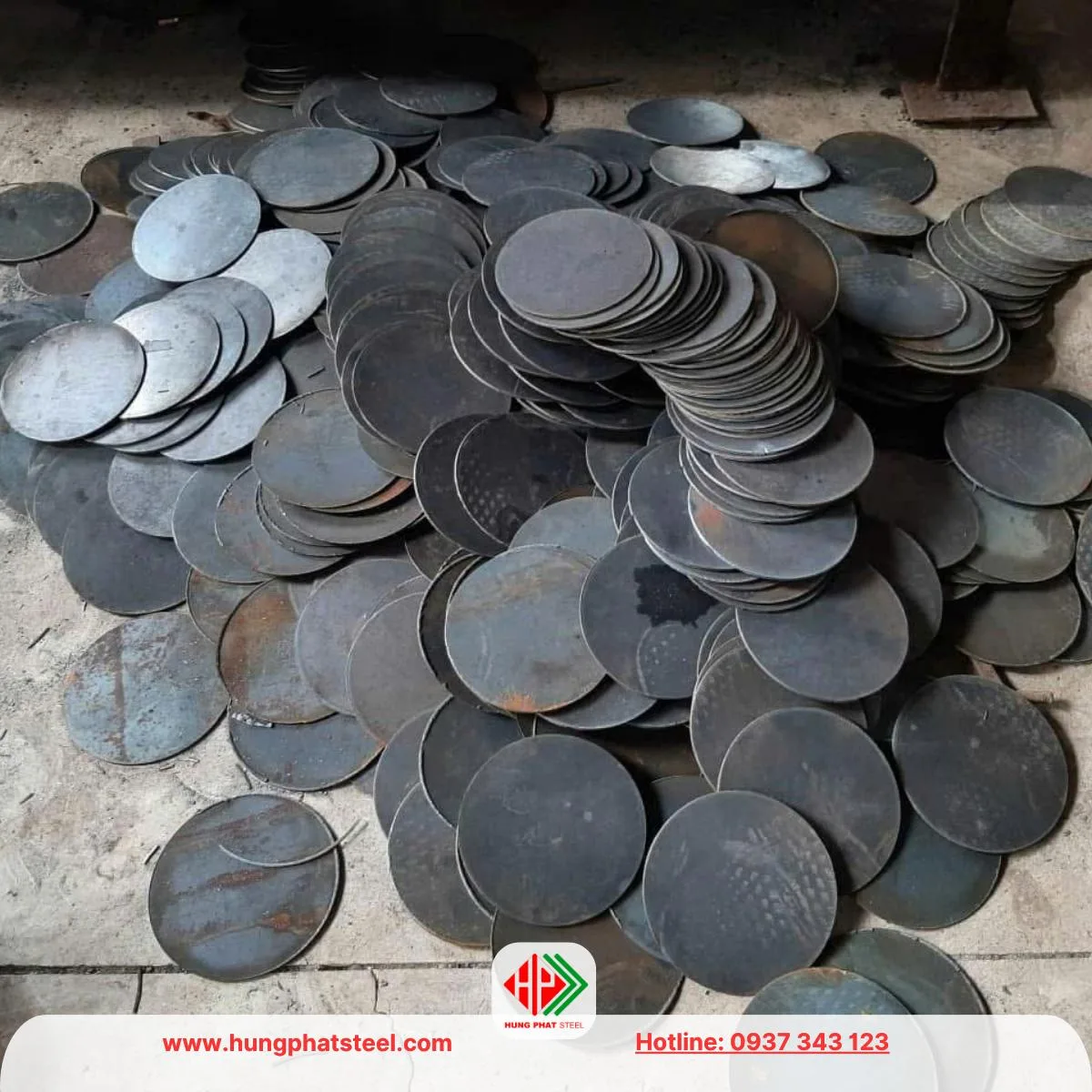

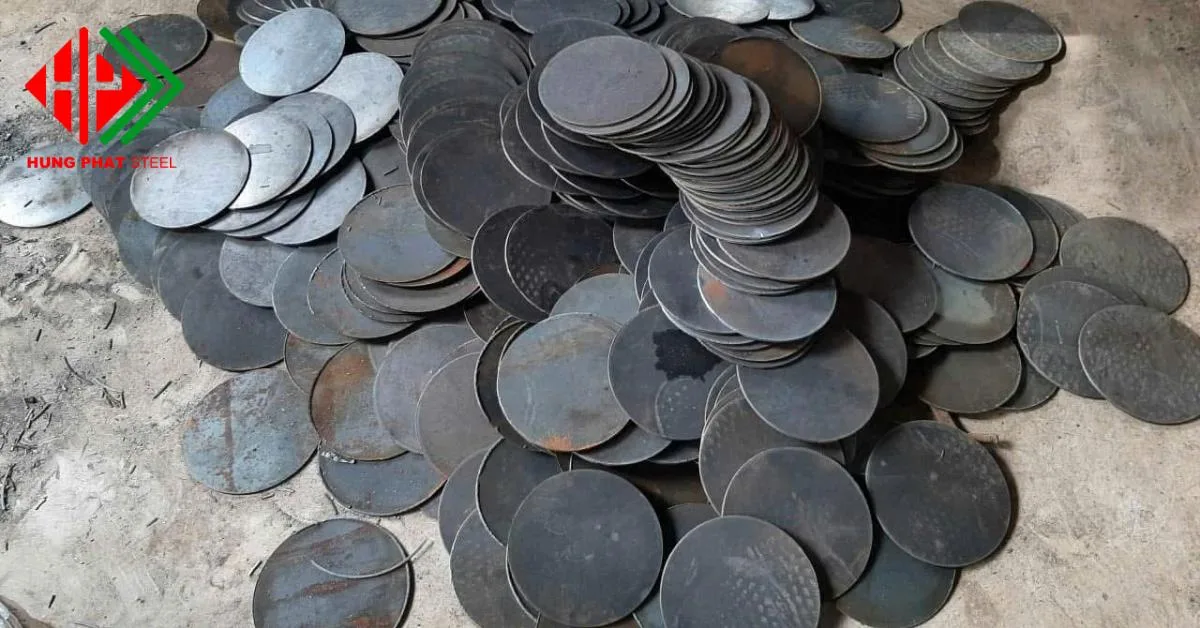

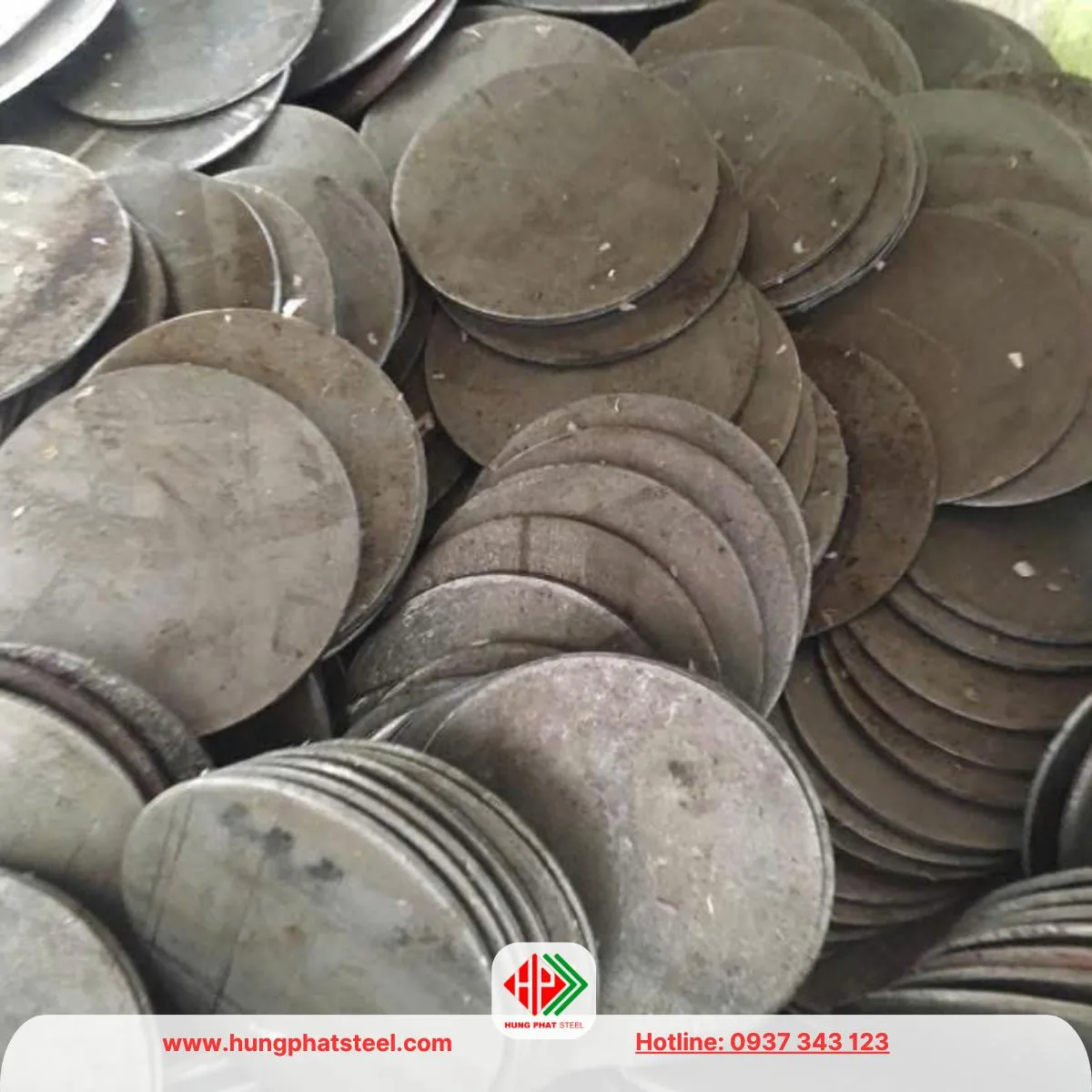

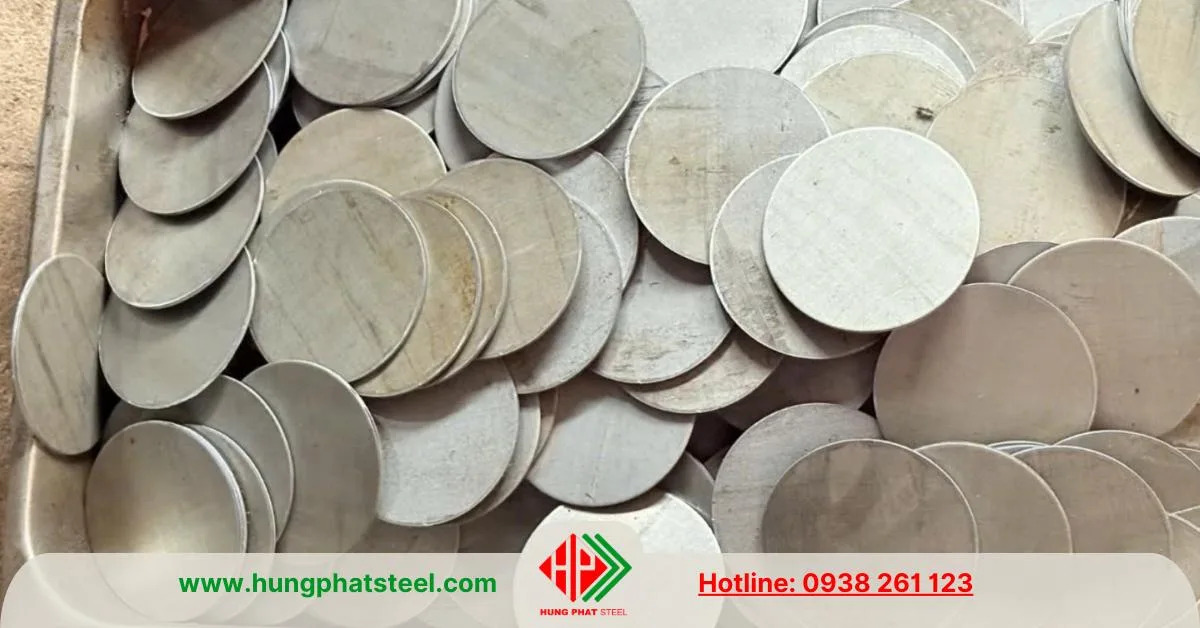

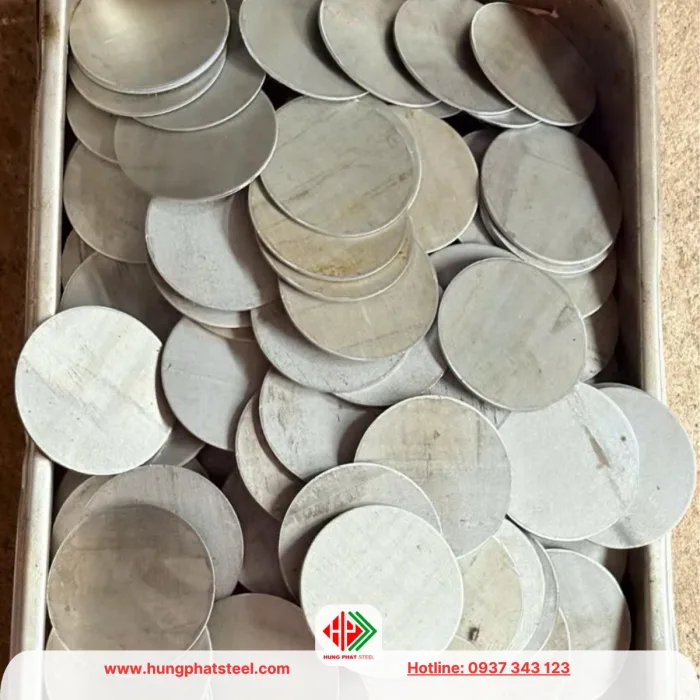

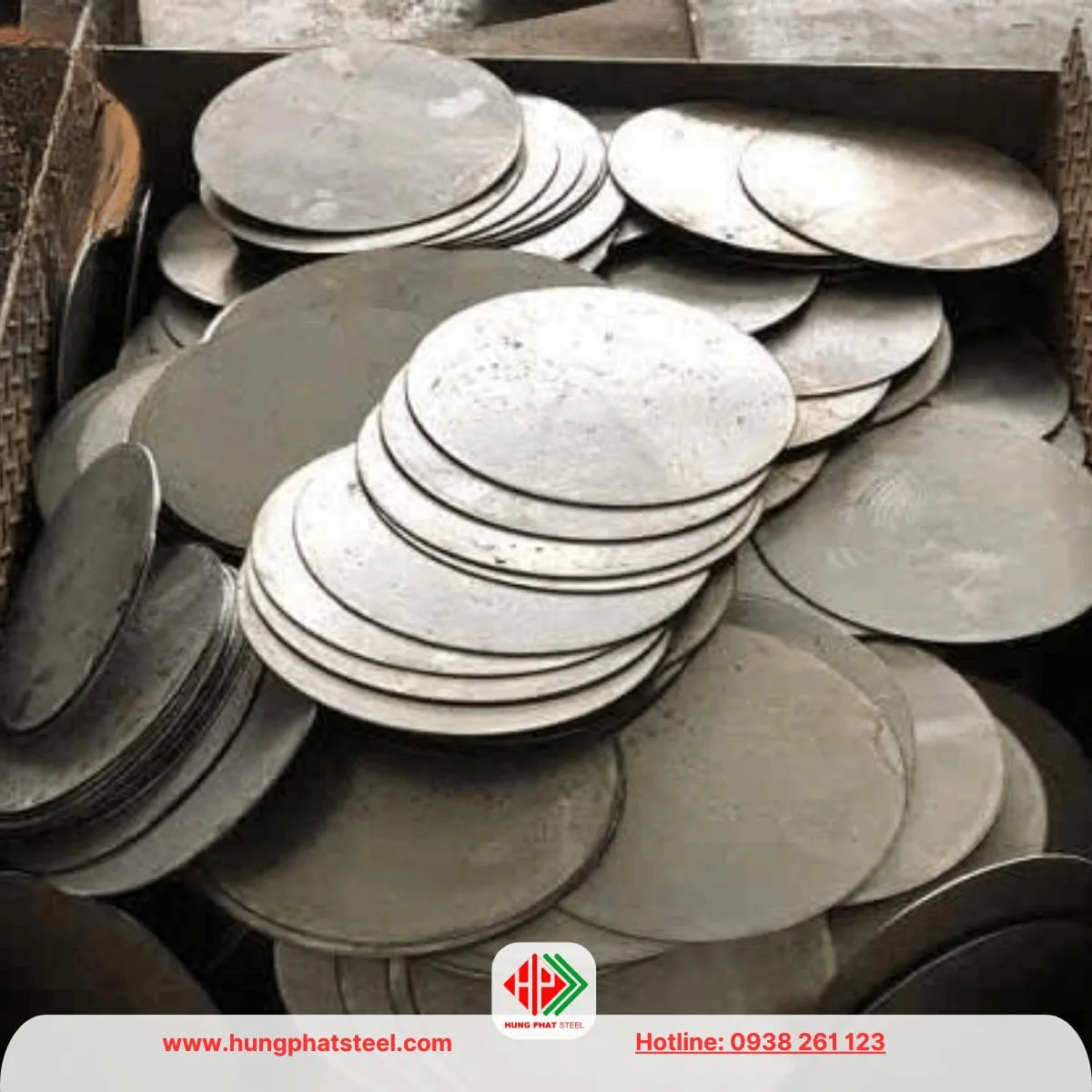

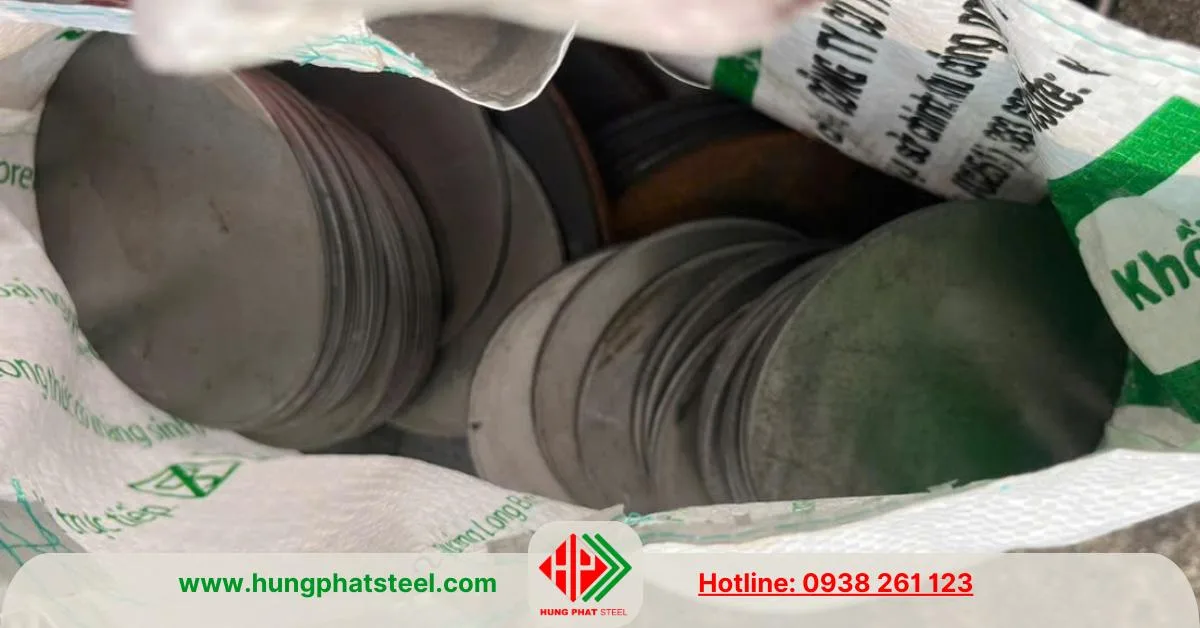

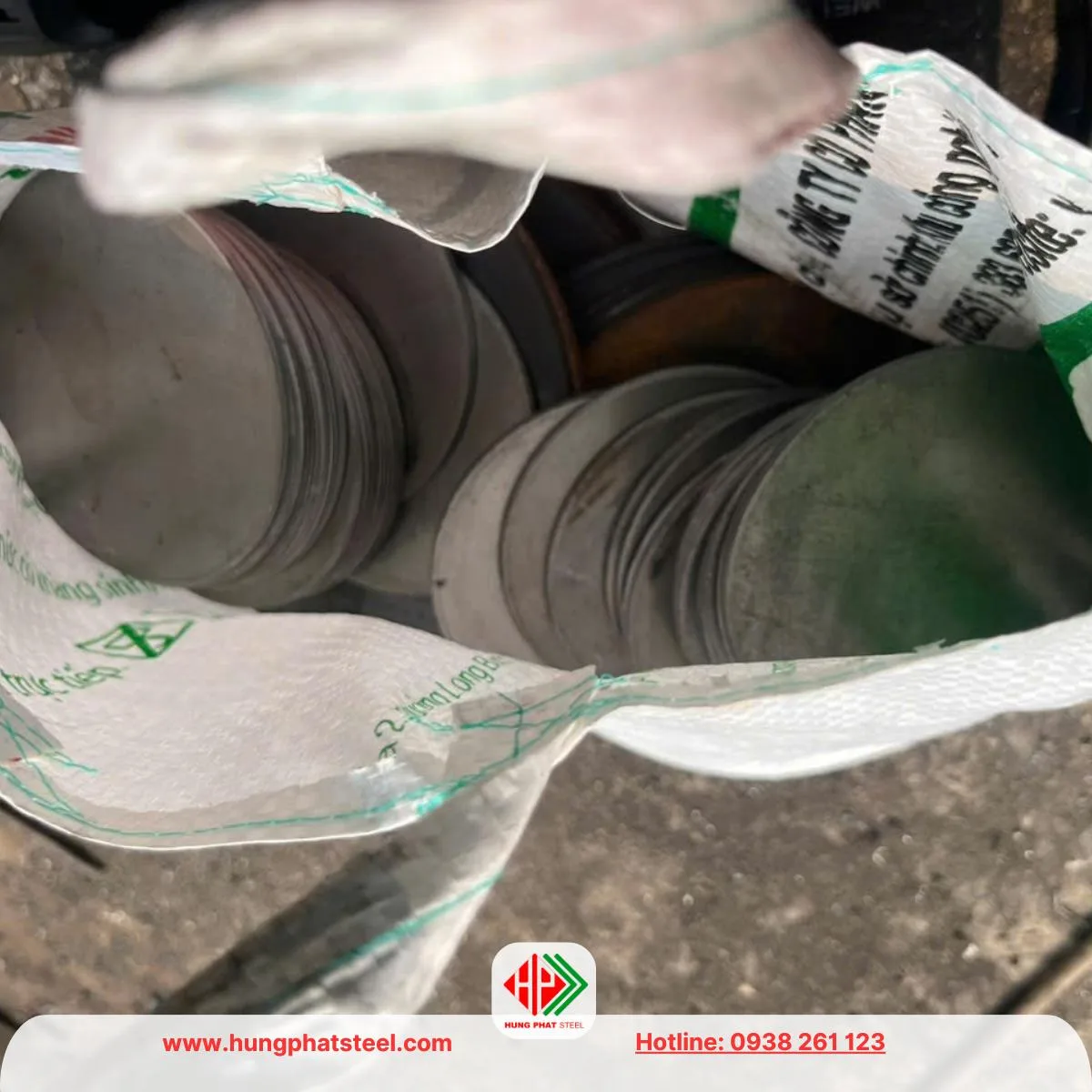

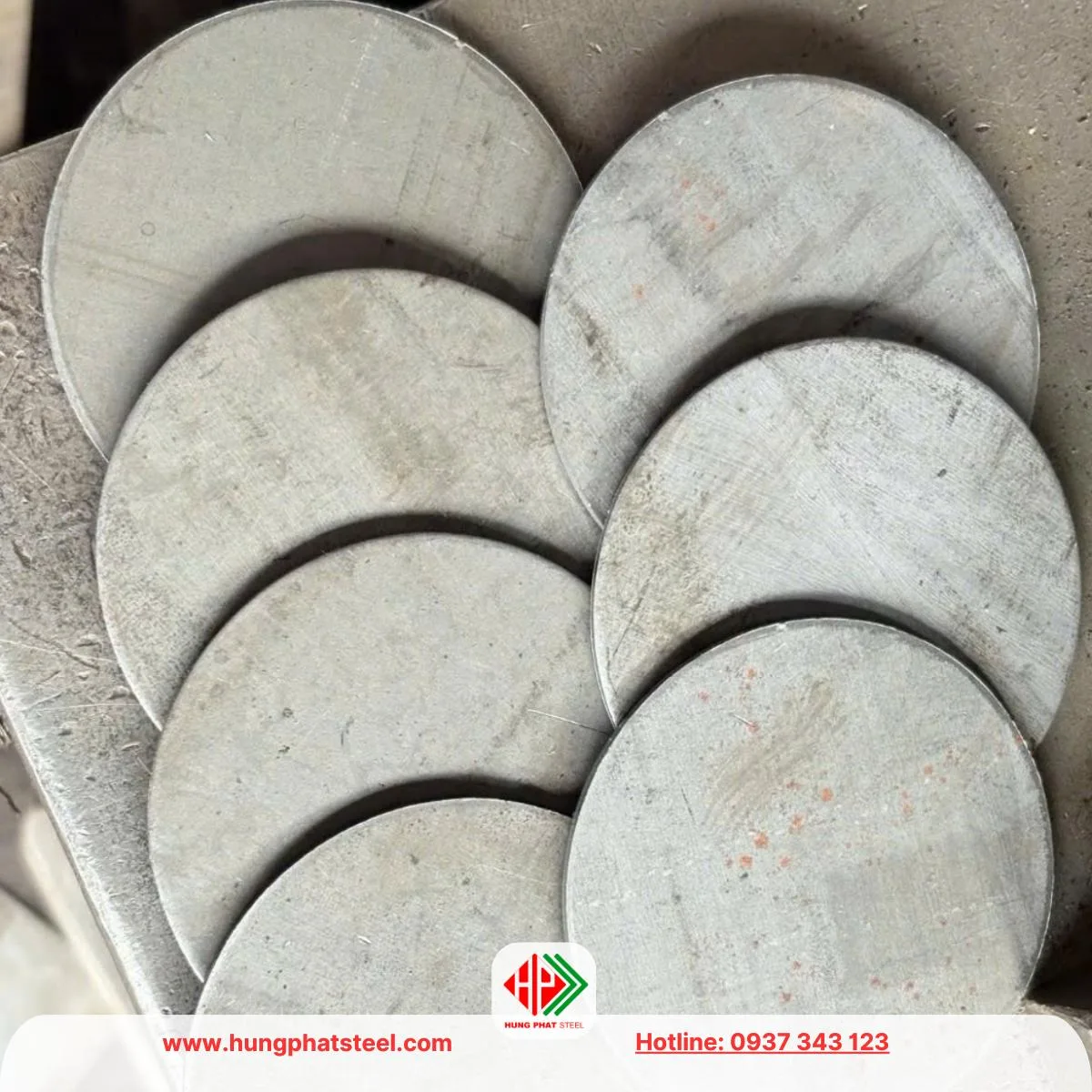

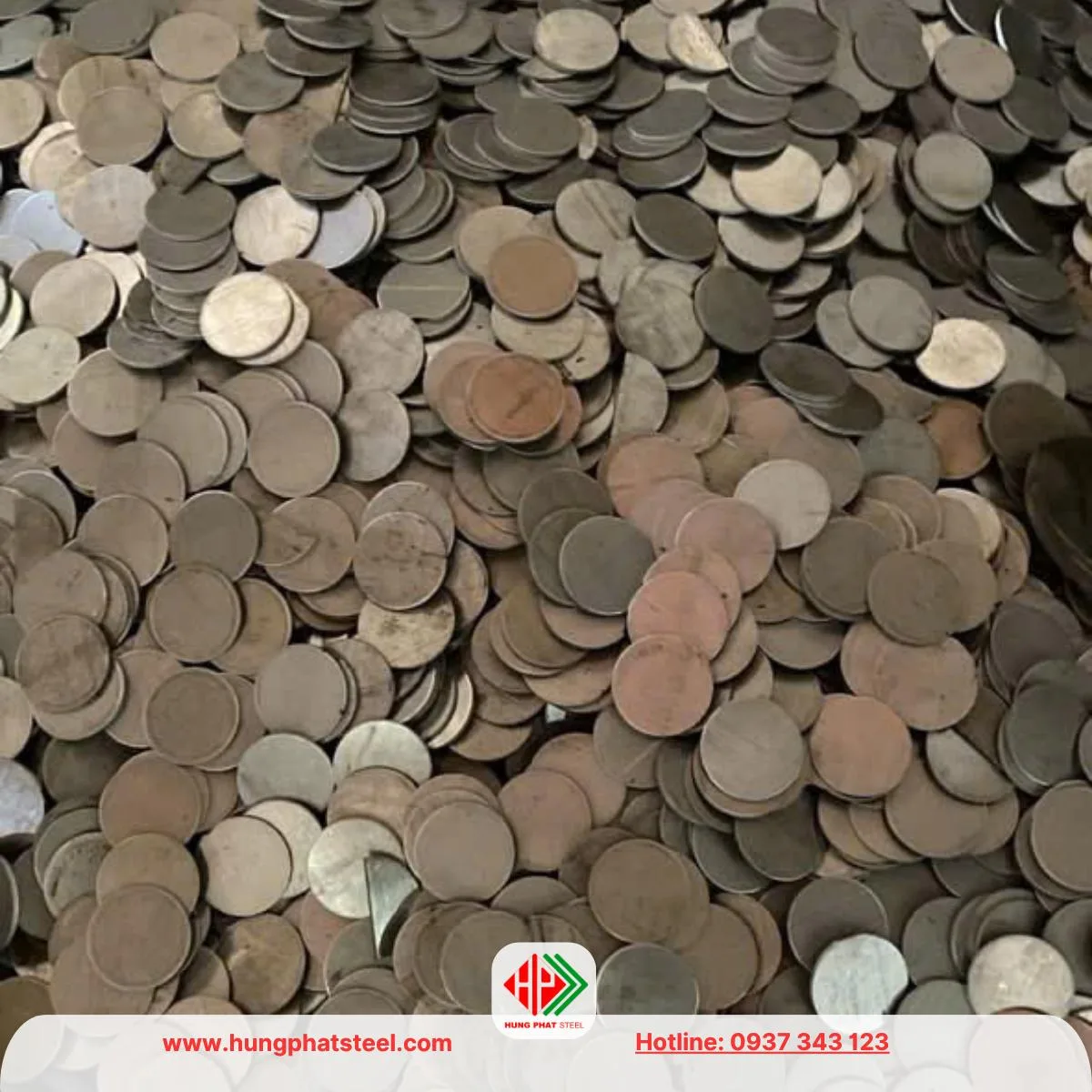

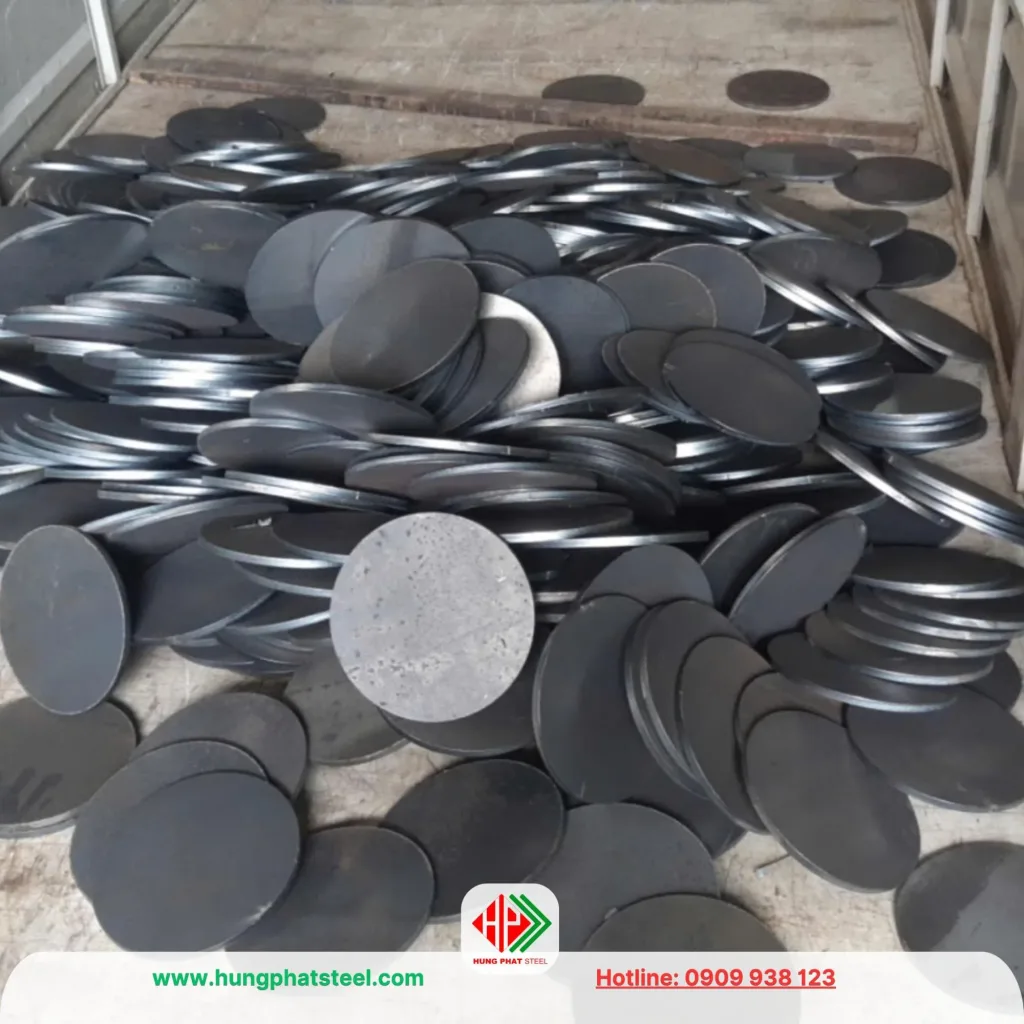

1. Nắp bịt siêu âm hình tròn

• Nắp bịt siêu âm hình tròn là loại phổ biến và thông dụng nhất hiện nay, được thiết kế để phù hợp với các loại ống siêu âm có tiết diện tròn – vốn là loại tiết diện chiếm đa số trên thị trường.
• Với cấu tạo đơn giản, dễ sản xuất và dễ lắp đặt, loại nắp này thường được làm từ nhựa cứng hoặc cao su chịu lực, đảm bảo khả năng bịt kín tốt, không để bùn đất, dị vật hoặc nước xâm nhập vào bên trong ống trong quá trình thi công cọc khoan nhồi.
• Bên cạnh đó, thiết kế hình tròn giúp việc đóng nắp nhanh chóng và giữ được độ đồng tâm, ổn định trong quá trình vận chuyển và lắp đặt tại công trình.

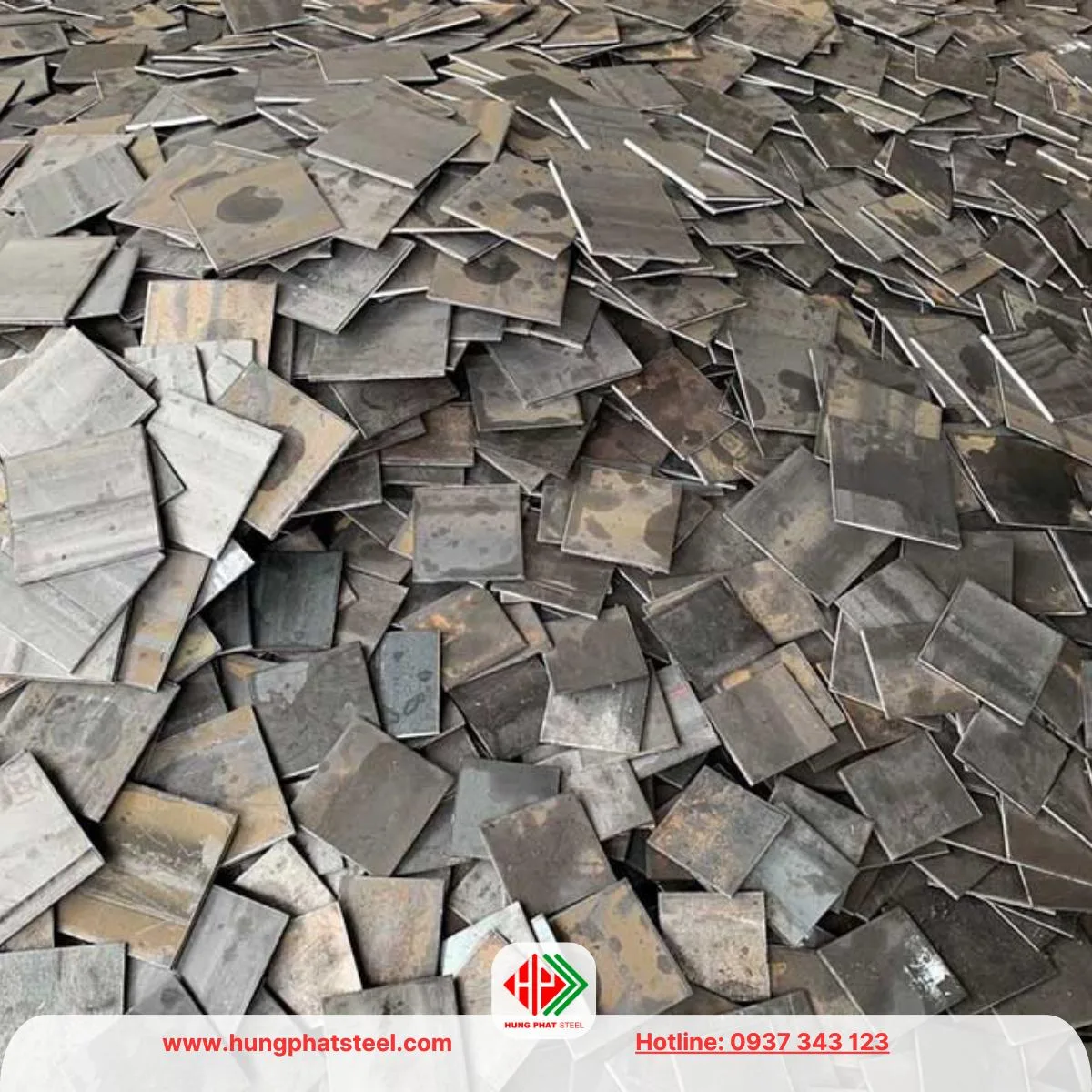

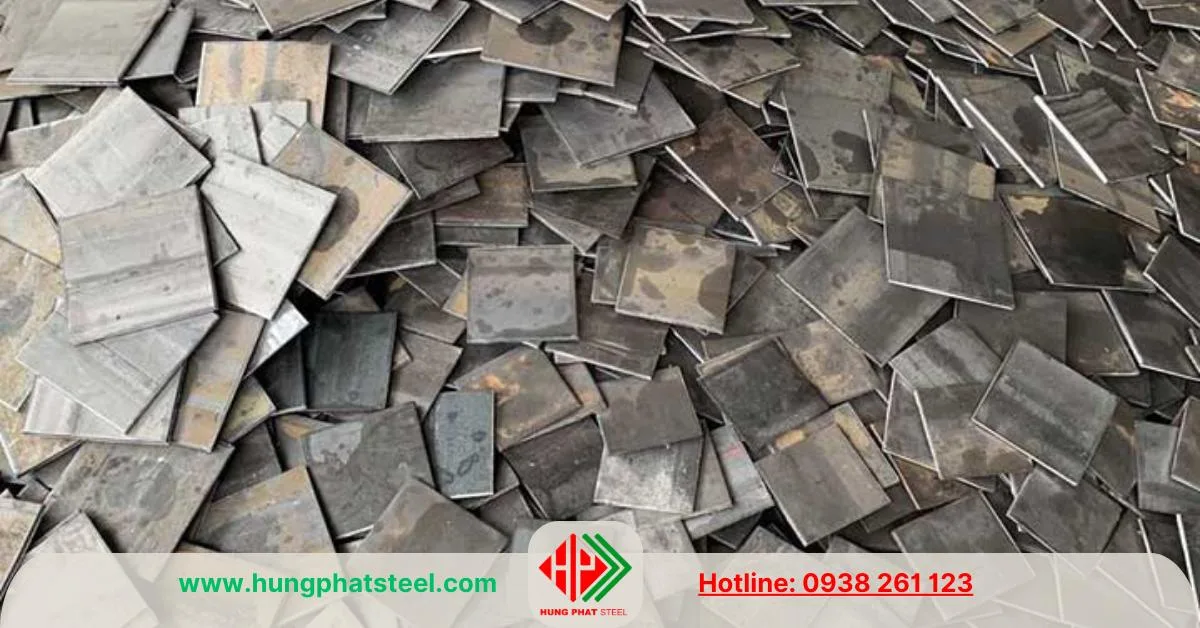

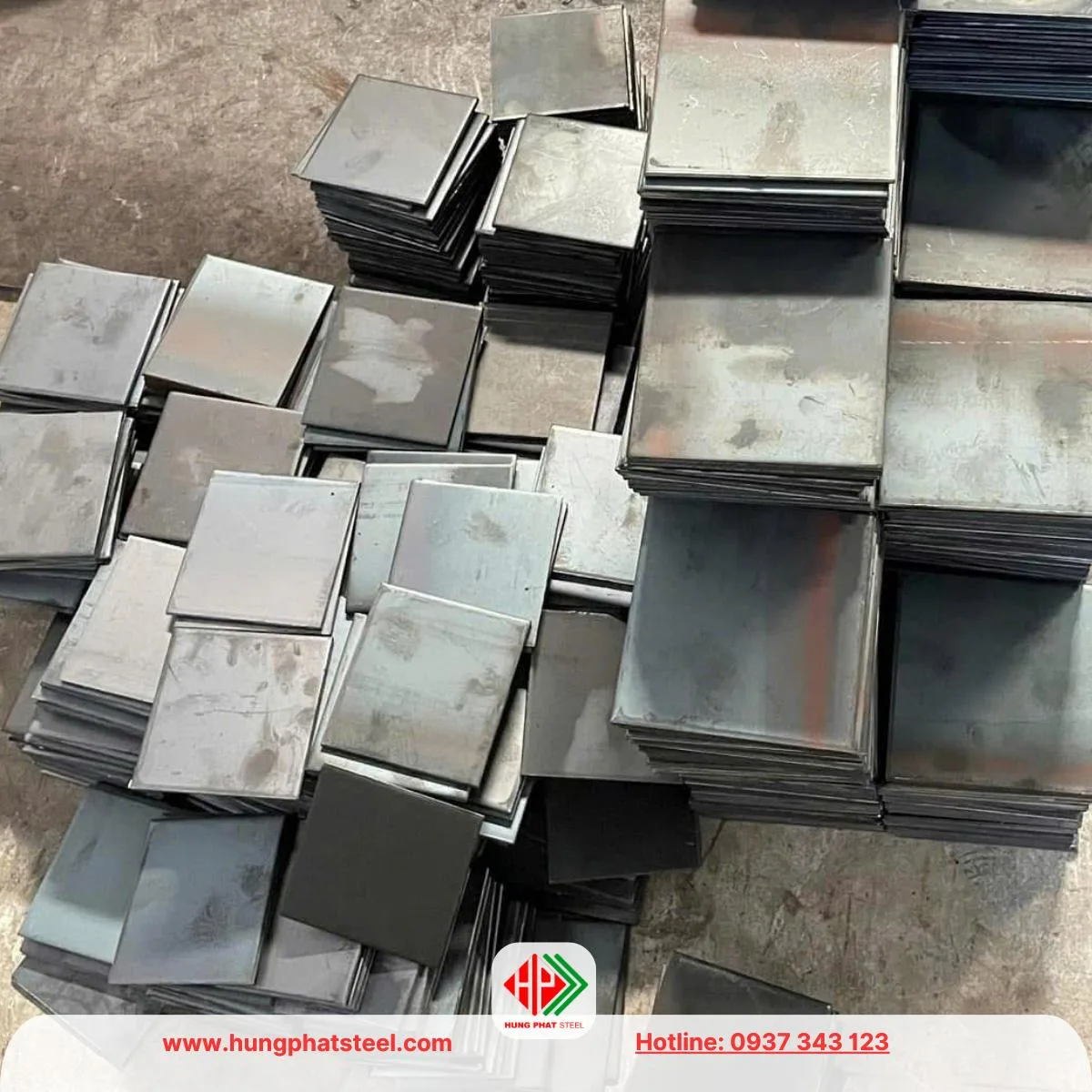

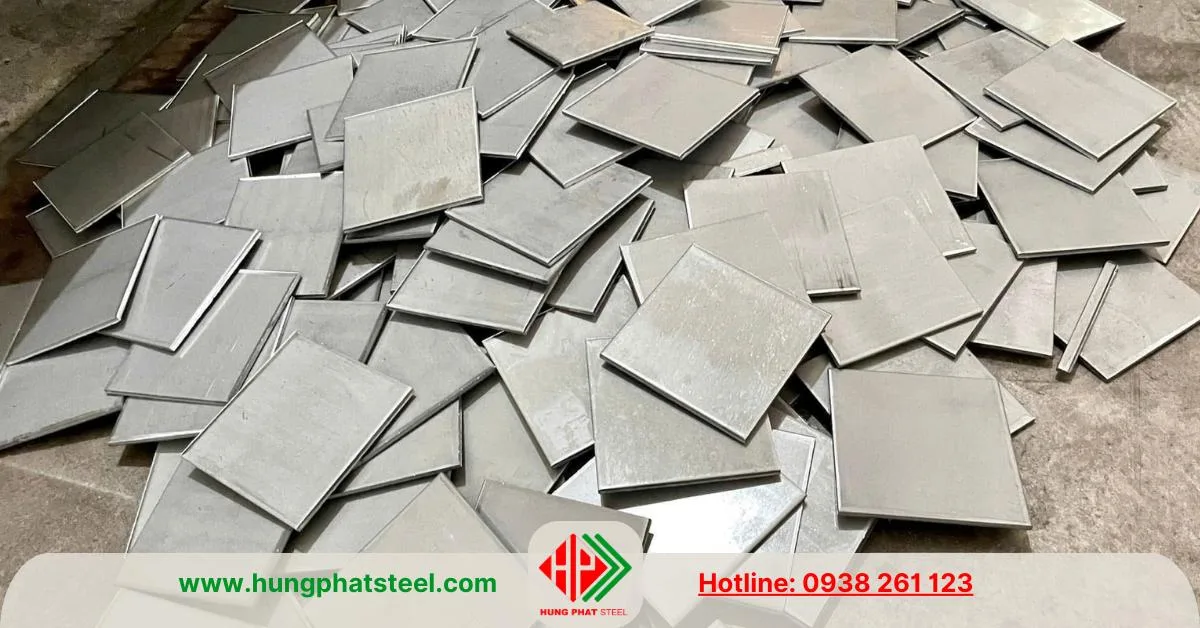

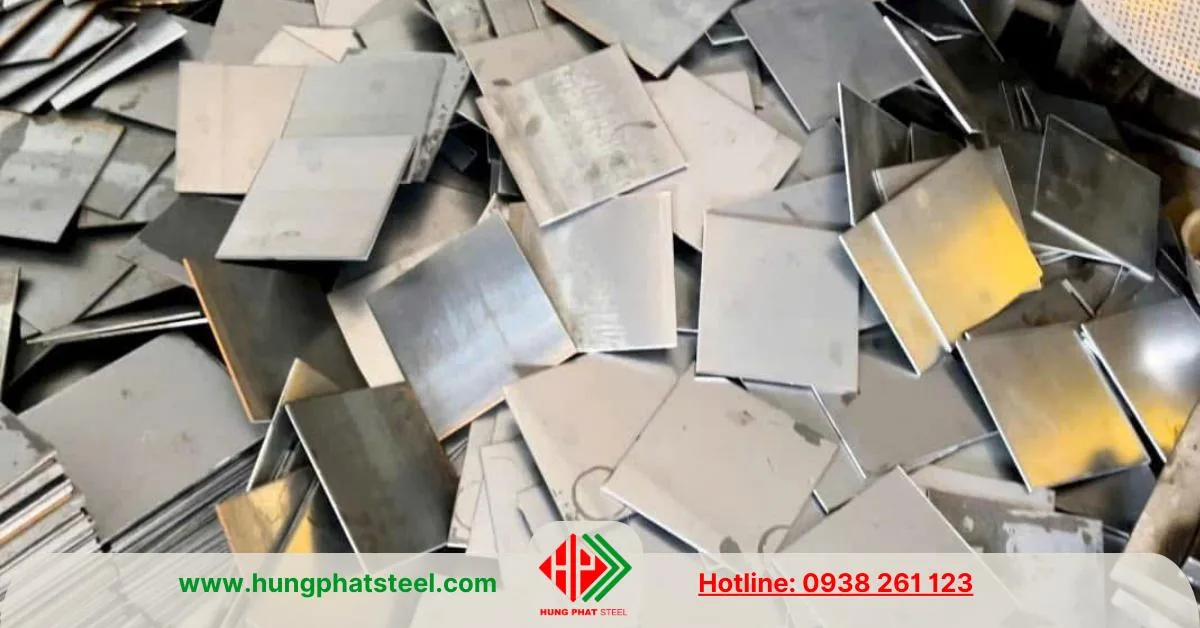

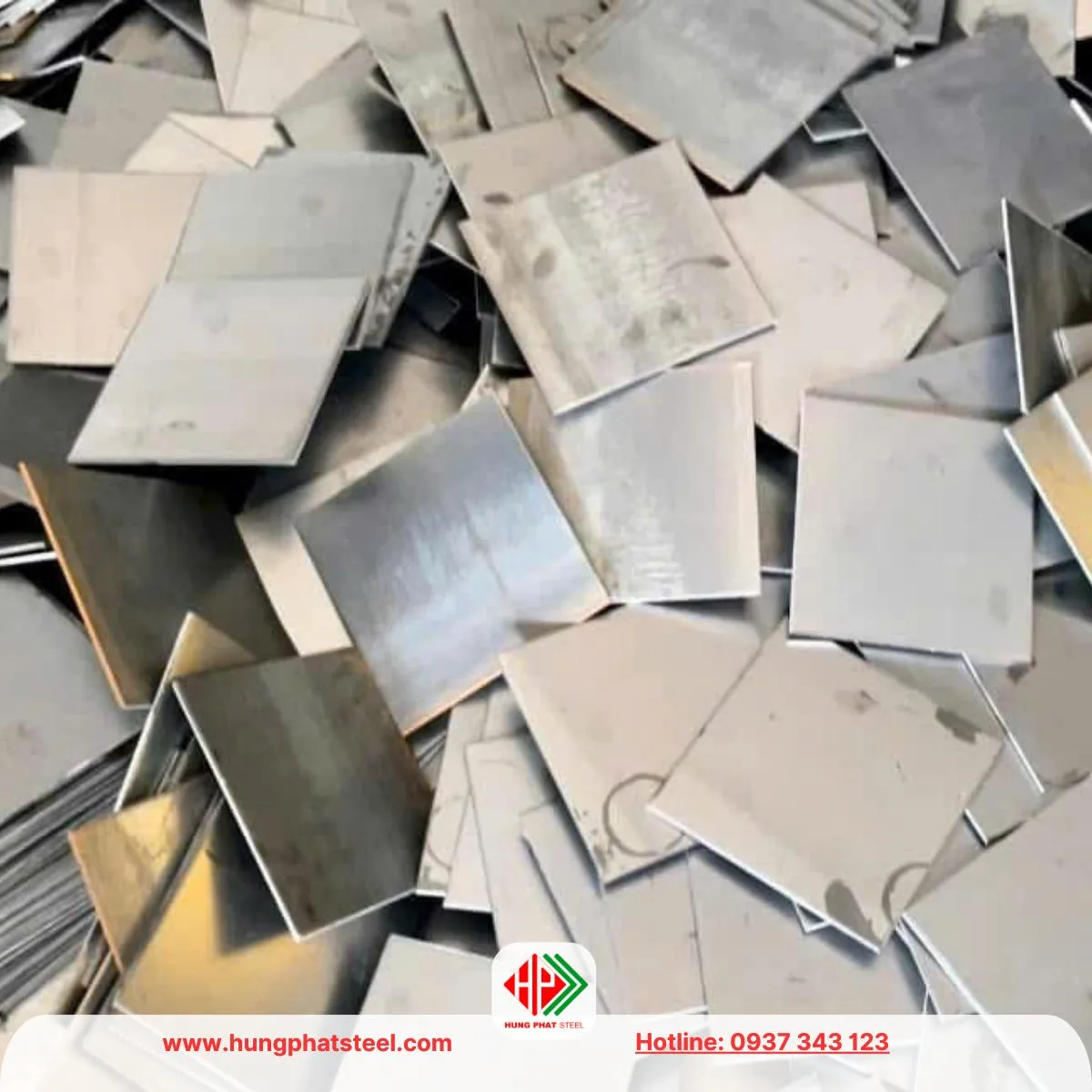

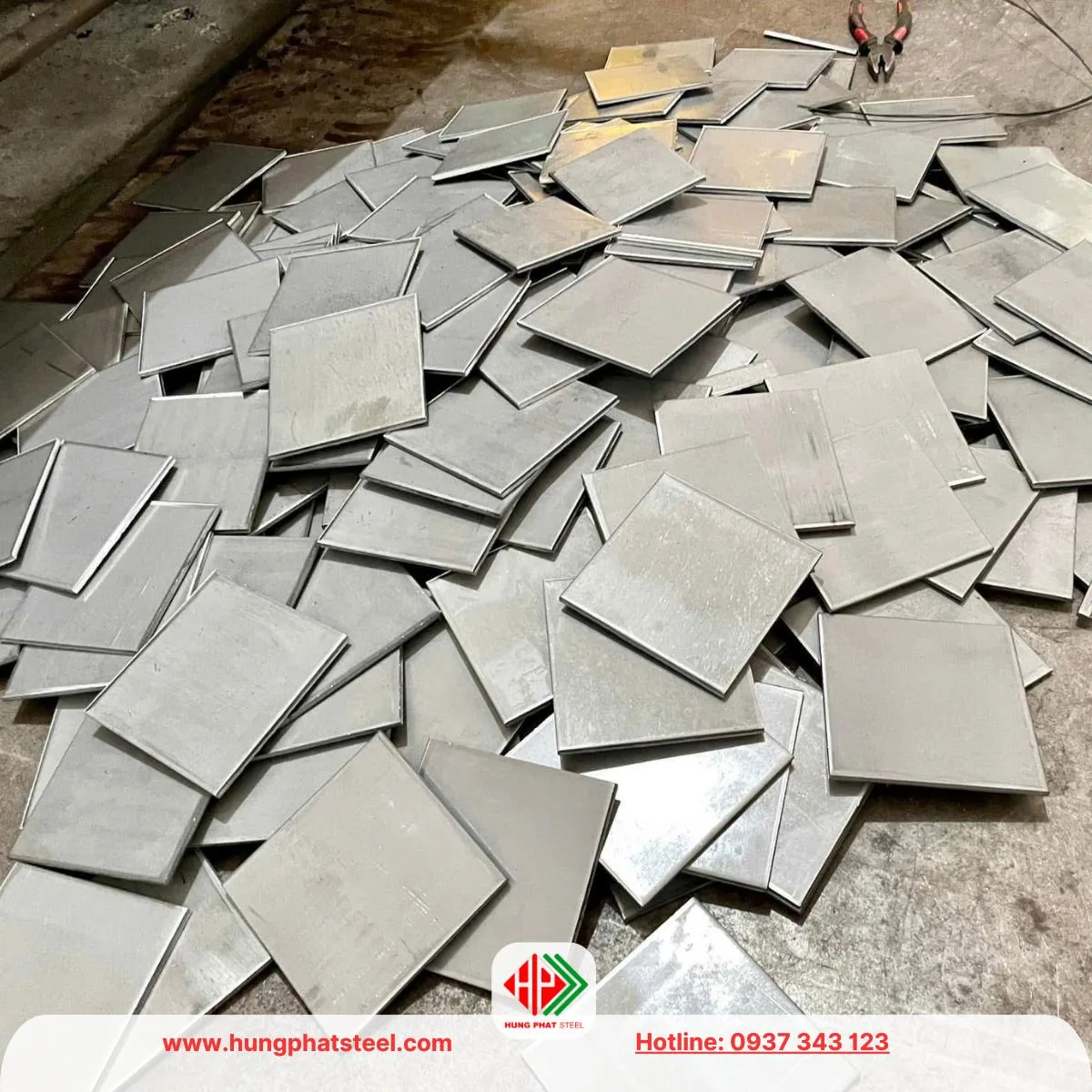

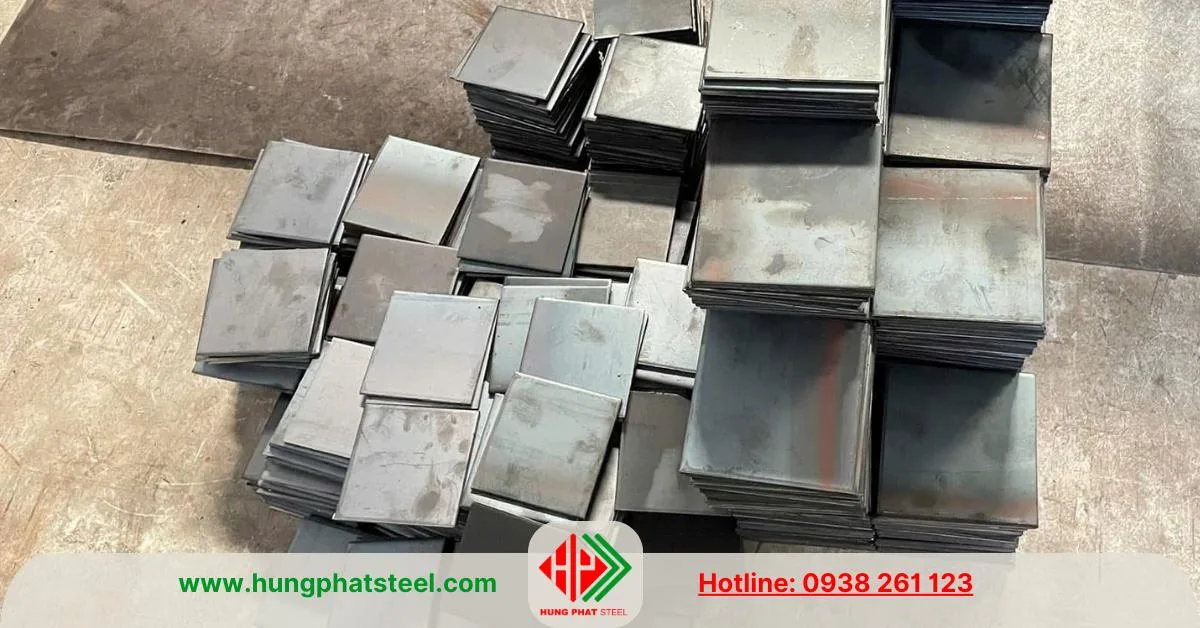

2. Nắp bịt siêu âm hình vuông

• Nắp bịt siêu âm hình vuông tuy không phổ biến bằng loại hình tròn nhưng vẫn được ứng dụng trong một số công trình đặc thù.
• Thường thì loại nắp này được sử dụng khi ống siêu âm có thiết kế tiết diện đặc biệt hoặc khi cần phân biệt vị trí giữa các ống trong hệ thống nhiều ống lồng ghép.
• Ngoài ra, nắp hình vuông cũng có thể được lựa chọn để phục vụ mục đích nhận diện nhanh trong môi trường thi công phức tạp. Tuy sản lượng sử dụng không lớn, nhưng nắp hình vuông vẫn đóng vai trò quan trọng trong các thiết kế đặc thù, đòi hỏi sự linh hoạt về hình dạng và công năng.

Tiêu chuẩn ngành 22TCN-257-2000

Đây là tiêu chuẩn về: cọc khoan nhồi, tiêu chuẩn và nghiệm thu

• Tại chương 5 – Công tác cốt thép.
• Mục: Ống thăm dò (ống siêu âm)

Để kiểm tra không phá hủy các cọc đã thi công xong, cần lắp đặt trước các ông thăm dò bằng thép hoặc bằng nhựa PVC có nắp đậy ở đáy.

>> nắp đậy này còn được gọi là nắp bịt siêu âm

Vật liệu chế tạo nắp bịt siêu âm

Nắp bịt hàn ống siêu âm cho cọc khoan nhồi thường được làm từ các loại vật liệu kim loại bền chắc, phổ biến nhất là:

• Thép carbon: Thép carbon có độ bền cơ học cao, phù hợp để chịu được áp lực từ bê tông và các điều kiện làm việc khắc nghiệt. Tuy nhiên, thép carbon có thể bị ăn mòn, do đó cần được xử lý bề mặt bằng sơn hoặc mạ kẽm để tăng khả năng chống gỉ.
• Inox (thép không gỉ): Inox có khả năng chống ăn mòn cao, đặc biệt là trong các môi trường ẩm ướt hoặc có tiếp xúc với hóa chất. Loại vật liệu này được ưu tiên sử dụng khi yêu cầu độ bền lâu dài và ít phải bảo dưỡng.

Quy trình lắp đặt nắp bịt siêu âm vào đường ống

1. Cắt và chuẩn bị ống siêu âm: Ống siêu âm được cắt và chuẩn bị với độ dài phù hợp cho cọc khoan nhồi.
2. Hàn nắp bịt vào đầu ống: Nắp bịt được hàn kín vào đầu ống siêu âm. Quá trình hàn cần được thực hiện cẩn thận để đảm bảo không có khe hở nào mà nước hoặc bê tông có thể xâm nhập.
3. Kiểm tra độ kín khít: Sau khi hàn, các mối nối cần được kiểm tra để đảm bảo độ kín khít hoàn toàn, ngăn không cho bất kỳ tạp chất nào vào trong ống.
4. Lắp đặt ống siêu âm vào cọc: Ống siêu âm đã được bịt kín sẽ được lắp đặt vào trong cốt thép của cọc khoan nhồi trước khi đổ bê tông.
5. Kiểm tra sau thi công: Sau khi đổ bê tông và cọc đông cứng, các ống siêu âm sẽ được sử dụng để thực hiện các phép đo kiểm tra chất lượng cọc, như siêu âm kiểm tra tính liên tục của bê tông và phát hiện các khuyết tật tiềm ẩn.

Ưu điểm của nắp bịt hàn ống siêu âm

• Độ kín khít cao: Đảm bảo ống siêu âm không bị nước, bê tông, hoặc các vật liệu khác làm tắc nghẽn.
• Bảo vệ ống siêu âm: Giúp duy trì tình trạng tốt nhất cho ống siêu âm trong suốt quá trình thi công và cho các phép kiểm tra sau này.
• Độ bền cao: Nắp bịt hàn từ thép hoặc inox có khả năng chịu được áp lực từ bê tông và không bị hư hỏng trong môi trường khắc nghiệt.

Nắp bịt hàn ống siêu âm là một thành phần không thể thiếu trong quá trình thi công cọc khoan nhồi, góp phần đảm bảo độ chính xác và hiệu quả của việc kiểm tra chất lượng cọc, từ đó nâng cao sự an toàn và độ bền của công trình.

Ưu điểm của nắp bịt sản xuất bởi Thép Hùng Phát

• Nắp bịt ống thép được gia công bằng chất thép cường độ cao như CT3 CT3, SC45. SS400.. Đạt tiêu chuẩn ASTM A53, ASTM A106…
• Chịu được áp lực đường ống cao, chịu va đập tốt, bền bỉ…v.v….
• Công nghệ sản xuất hiện đại, cho ra thành phầm nắp bịt với số lượng lớn, nhanh chóng và đạt độ chính xác cao



Vật tư cọc khoan nhồi gia công bởi Thép Hùng Phát

Quy trình sản xuất tại Thép Hùng Phát

Chúng ta sẽ tìm hiểu về quy trình sản xuất nắp bịt hàn ống siêu âm, một sản phẩm quan trọng trong ngành công nghiệp chế tạo và lắp ráp ống. Quy trình sản xuất này bao gồm nhiều bước từ thiết kế, chọn nguyên liệu, đến gia công và kiểm tra chất lượng.

1. Thiết kế sản phẩm

• Bước đầu tiên trong quy trình sản xuất nắp bịt hàn ống siêu âm là thiết kế sản phẩm.
• Các kỹ sư sẽ sử dụng phần mềm CAD để tạo ra bản vẽ chi tiết của nắp bịt, đảm bảo rằng nó phù hợp với kích thước và yêu cầu kỹ thuật của ống dẫn.
• Thiết kế cũng cần xem xét đến các yếu tố như áp suất, nhiệt độ và môi trường làm việc.

2. Chọn nguyên liệu

• Sau khi thiết kế hoàn tất, bước tiếp theo là chọn nguyên liệu phù hợp. Nắp bịt thường được làm từ các loại thép tấm cán nón.
• Việc chọn nguyên liệu cần phải đảm bảo tính bền bỉ, khả năng chịu áp lực và độ va đập.

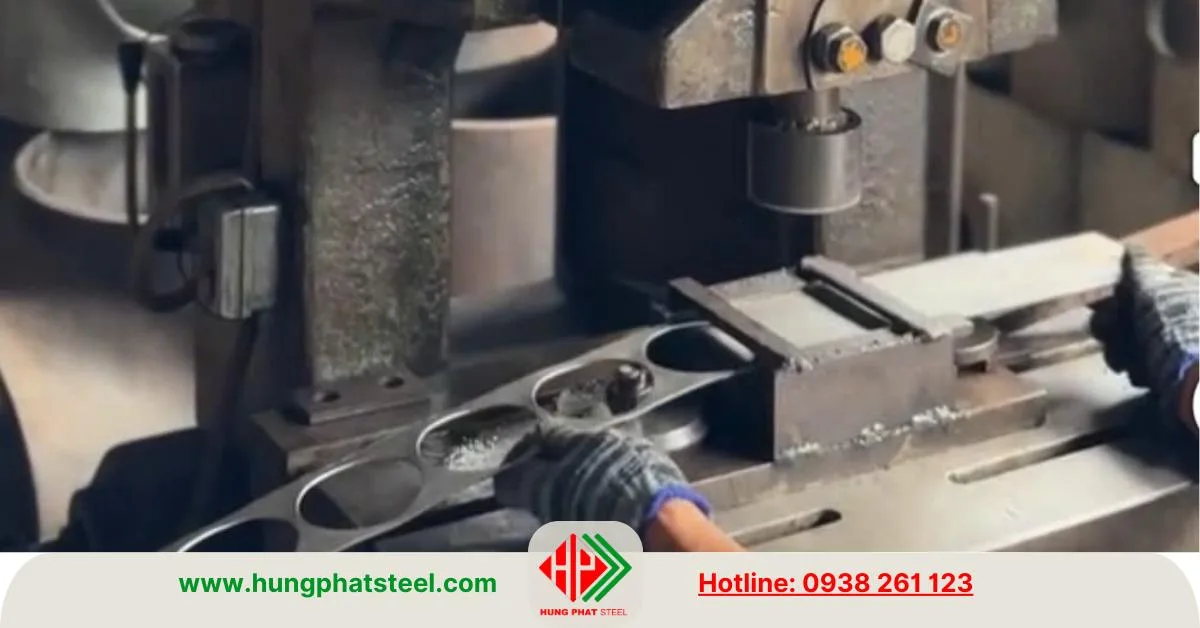

3. Gia công

• Gia công là bước quan trọng trong quy trình sản xuất.
• Bao gồm đo đạc, đánh dấu và cắt thép bằng công cụ chuyên dụng. Sau đó dùng kỹ thuật mài mịn chi tiết để sản phẩm đạt kích thước đúng như bản vẽ
• Quá trình này yêu cầu sự chính xác cao và sự giám sát chặt chẽ để đảm bảo chất lượng sản phẩm.

4. Kiểm tra chất lượng

• Sau khi gia công, nắp bịt sẽ trải qua các bước kiểm tra chất lượng.
• Các kỹ sư sẽ tiến hành kiểm tra kích thước, độ bền và khả năng chịu áp lực của sản phẩm.
• Nếu sản phẩm không đạt yêu cầu, nó sẽ được sửa chữa hoặc loại bỏ.

5. Đóng gói và vận chuyển

• Cuối cùng, nắp bịt hàn ống siêu âm sẽ được đóng gói cẩn thận để đảm bảo an toàn trong quá trình vận chuyển.
• Các sản phẩm sẽ được ghi nhãn và chuẩn bị để giao cho khách hàng hoặc đưa vào kho lưu trữ.

Quy trình sản xuất nắp bịt hàn ống siêu âm là một quá trình phức tạp nhưng cần thiết để đảm bảo chất lượng và hiệu suất của sản phẩm. Từ thiết kế đến gia công và kiểm tra chất lượng, mỗi bước đều đóng vai trò quan trọng trong việc tạo ra một sản phẩm đáng tin cậy và hiệu quả.

Tại sao nên đặt hàng nắp bịt siêu âm tại Hùng Phát

• Quy mô sản xuất hiện đại và mạnh mẽ, đáp ứng tiêu chuẩn về số lượng cũng như chất lượng
• Đội ngũ nhân viên kinh nghiệm lâu năm, lành nghề, sản xuất nhanh chóng, trách nhiệm, thẩm mỹ.
• Đội ngũ giám sát chặt chẽ tiêu chuẩn về chất lượng và số lượng
• Hỗ trợ tư vấn kỹ thuật và tư vấn sản phẩm 24/7. Xin vui lòng liên hệ với chúng tôi
