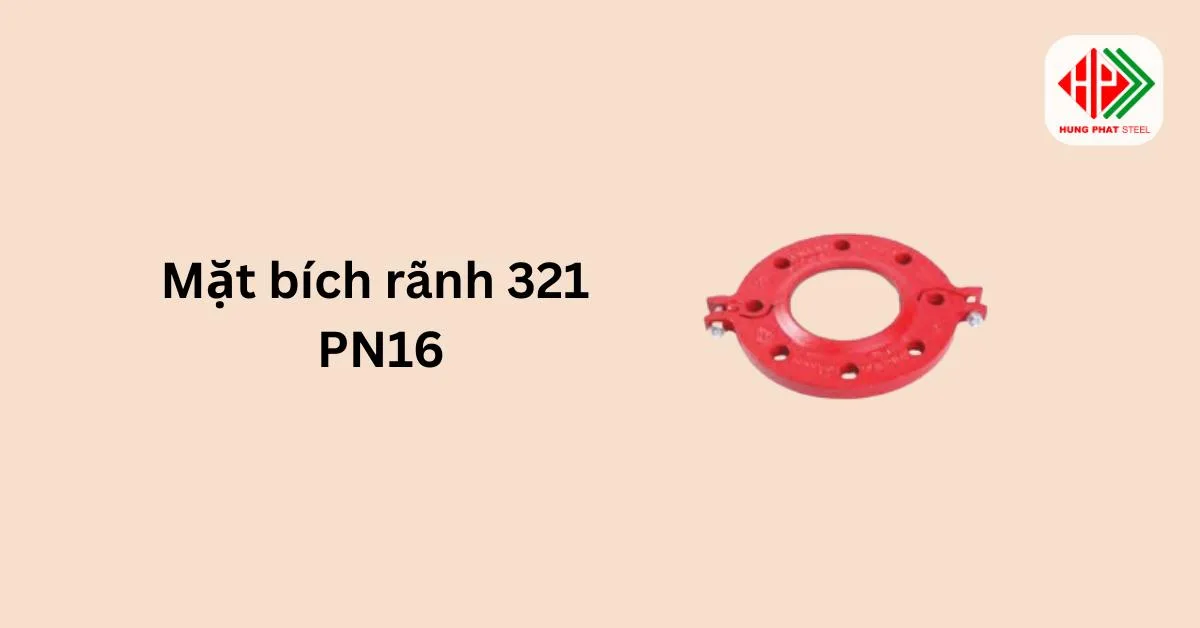

Mặt bích rãnh 321 PN16

Mô tả

Thay vì sử dụng các phương pháp kết nối mặt bích truyền thống tốn nhiều thời gian lắp đặt, mặt bích rãnh 321 PN16 mang đến giải pháp kết nối linh hoạt hơn. Thiết kế rãnh cho phép liên kết nhanh với khớp nối rãnh, giúp việc lắp ráp và tháo rời trở nên đơn giản mà không cần gia công phức tạp tại công trường.

Nhờ đó, quá trình bảo trì, thay thế hoặc mở rộng hệ thống đường ống được thực hiện thuận tiện hơn, giảm thời gian dừng hệ thống. Sản phẩm đặc biệt phù hợp với các công trình yêu cầu kiểm tra định kỳ như hệ thống PCCC, cấp thoát nước và đường ống kỹ thuật trong nhà xưởng, khu công nghiệp.

Mặt bích rãnh 321 PN16

Thông số kỹ thuật

• Tên sản phẩm: Mặt bích rãnh 321 PN16
• Kích thước danh định (mm/in): 40 –  600 mm / 1½ – 24 in
• Đường kính ngoài ống (mm/in): 48.3 – 609.6 mm / 1.900 – 24.000 in
• Áp suất làm việc (PSI/MPa): 300 PSI/ 2.07 MPa
• Kích thước A (mm/in): 195 – 895 mm / 7.68 – 35.24 in
• Kích thước B (mm/in): 18.5 – 40 mm / 0.73 – 1.57 in
• Kích thước C (mm/in): 150 – 840 mm / 5.90 – 33.07 in
• Kích thước D (mm/in): 110 – 770 mm / 4.33 – 30.31 in
• Kích thước E (mm/in): 45.4 – 601.6 mm / 1.78 – 23.69 in
• Bu lông / Đai ốc (mm): 2-M10X50 – 2-M10X70 mm/ 4-M16 – 20-M33 mm
• Chứng nhận: UL, FM, VdS
• Nhà cung cấp: Thép Hùng Phát

Mức giá Mặt bích rãnh 321 PN16 trên thị trường

Mặt bích rãnh 321 PN16

Mặt bích rãnh 321H PN25

Mặt bích rãnh 321A ANSI 125/150

Mặt bích rãnh 321E BS Table E

Lưu ý: Đây chỉ là giá tham khảo. Để có báo giá chính xác, bạn cần liên hệ trực tiếp nhà cung cấp Thép Hùng Phát để nhận bảng giá chính thức + chiết khấu dự án.

Những sản phẩm PCCC khác:

• Tê cơ khí 3G kiểu rãnh
• Côn đồng tâm nối rãnh 240
• Nắp bịt 300

Lý do nên chọn Mặt bích rãnh 321 PN16 cho hệ ống rãnh

1. Tương thích cao với hệ thống ống rãnh tiêu chuẩn

Mặt bích rãnh 321 PN16 được thiết kế phù hợp với các khớp nối rãnh phổ biến hiện nay, giúp việc kết nối giữa mặt bích và đường ống diễn ra chính xác, hạn chế sai lệch khi lắp đặt. Điều này đặc biệt quan trọng đối với các hệ thống yêu cầu tính đồng bộ cao.

2. Đáp ứng tốt yêu cầu áp lực PN16

Với cấp áp lực PN16, sản phẩm đảm bảo khả năng làm việc ổn định trong các hệ thống dẫn nước, PCCC và đường ống kỹ thuật. Thiết kế tối ưu giúp duy trì độ kín khít trong quá trình vận hành, giảm nguy cơ rò rỉ tại điểm nối.

3. Rút ngắn thời gian thi công thực tế

So với kết nối mặt bích truyền thống, mặt bích rãnh 321 PN16 cho phép lắp đặt nhanh thông qua cơ chế kẹp rãnh. Việc này giúp giảm thời gian thi công tại công trường, đặc biệt hiệu quả đối với các dự án có tiến độ gấp.

4. Thuận tiện cho bảo trì và thay thế

Kết cấu rãnh giúp việc tháo lắp trở nên đơn giản hơn khi cần kiểm tra hoặc bảo trì hệ thống. Nhờ đó, các hạng mục bảo dưỡng định kỳ được thực hiện dễ dàng mà không ảnh hưởng nhiều đến toàn bộ đường ống.

5. Phù hợp với nhiều loại công trình khác nhau

Mặt bích rãnh 321 PN16 được ứng dụng linh hoạt trong nhiều lĩnh vực như hệ thống PCCC, cấp thoát nước, HVAC và đường ống kỹ thuật trong nhà xưởng. Tính đa dụng này giúp nhà thầu dễ dàng lựa chọn cho nhiều hạng mục khác nhau trong cùng một dự án.

6. Tối ưu chi phí tổng thể cho hệ thống

Nhờ giảm thời gian lắp đặt, hạn chế gia công tại chỗ và thuận tiện cho bảo trì, mặt bích rãnh 321 PN16 góp phần tối ưu chi phí tổng thể trong suốt vòng đời sử dụng của hệ thống ống rãnh.

Các loại Mặt bích rãnh 321 PN16 phổ biến hiện nay

Trong dòng Mặt bích rãnh 321, có nhiều biến thể được thiết kế để phù hợp với các yêu cầu kỹ thuật và tiêu chuẩn khác nhau. Dưới đây là các loại phổ biến nhất:

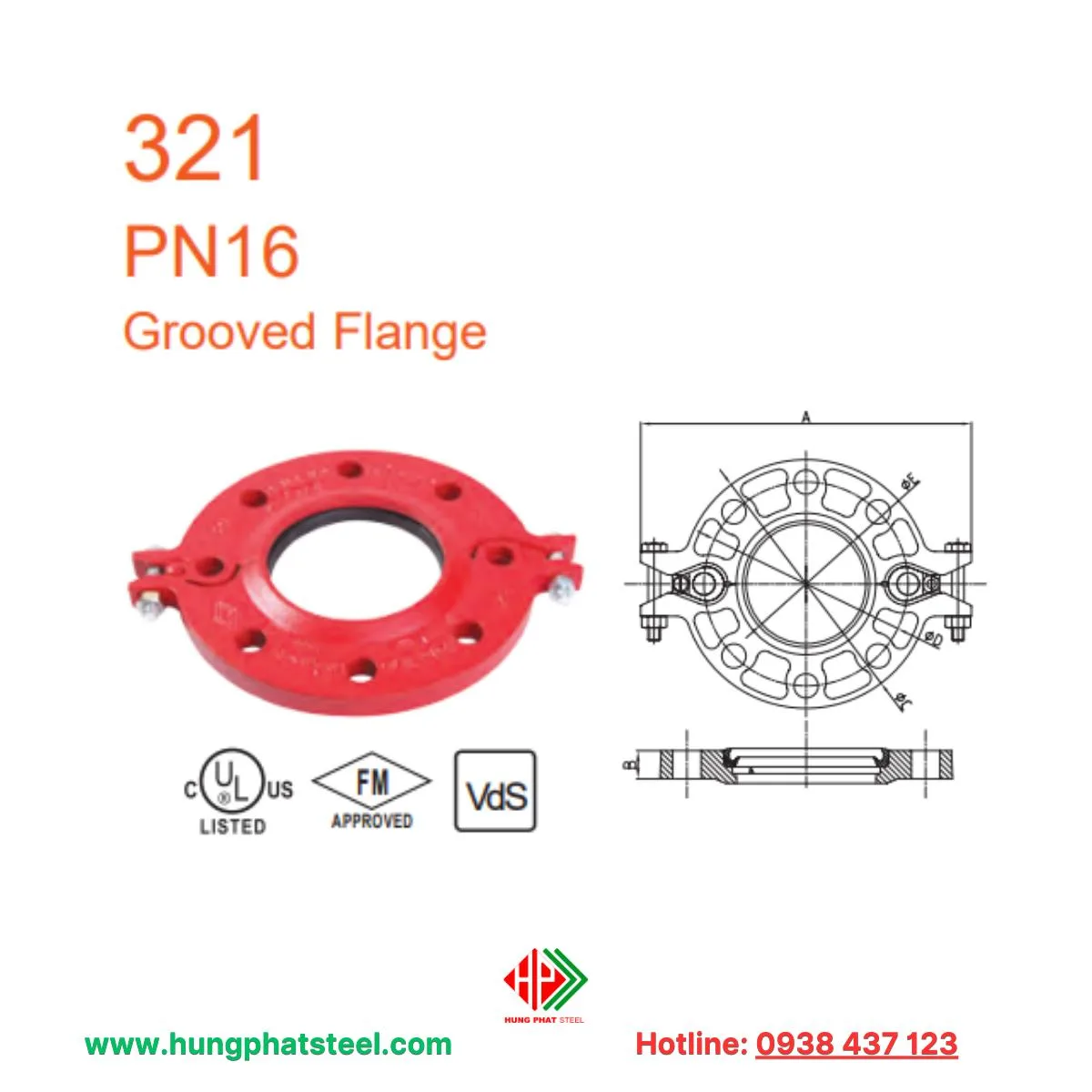

1. Mặt bích rãnh 321 PN16

Đây là phiên bản tiêu chuẩn thường được sử dụng rộng rãi trong hệ thống ống rãnh áp lực thấp – trung bình. Với cấp áp lực PN16, mặt bích này phù hợp cho các hệ thống cấp thoát nước, PCCC và kỹ thuật trong nhà xưởng. Thiết kế rãnh giúp việc kết nối nhanh, giảm thời gian thi công.

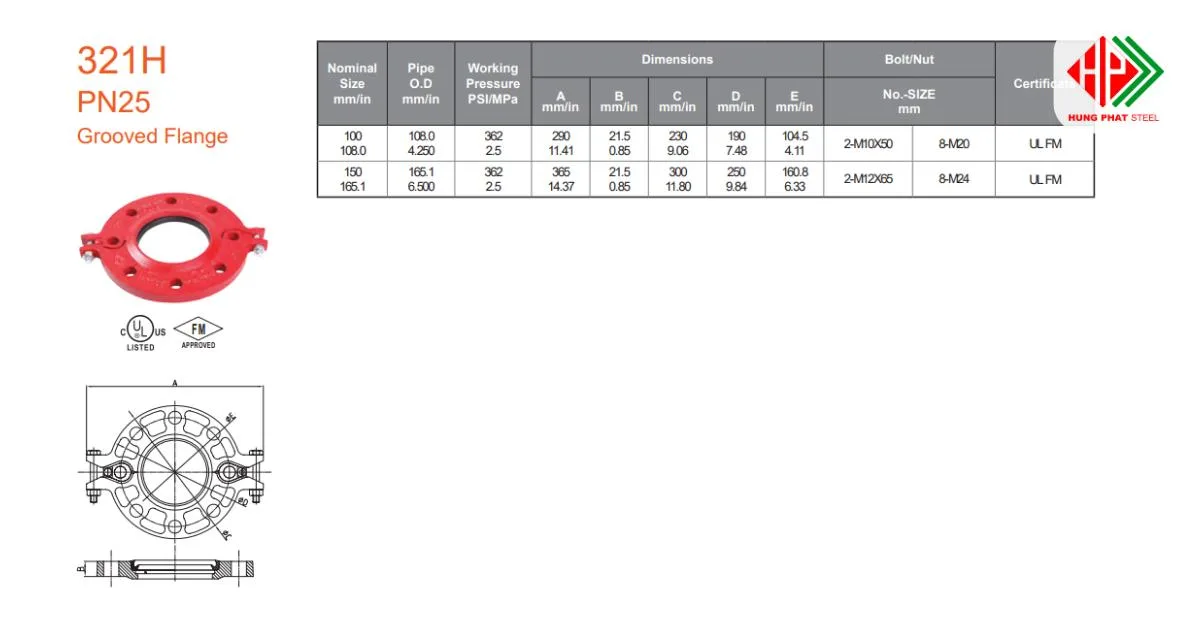

2. Mặt bích rãnh 321H PN25

So với phiên bản PN16, loại 321H PN25 có khả năng chịu áp lực cao hơn nhờ vật liệu và thiết kế được gia cường. Điều này giúp sản phẩm phù hợp với các hệ thống đường ống chịu áp lực lớn hơn, ví dụ như hệ thống hơi nóng, khí nén và các ứng dụng công nghiệp nặng.

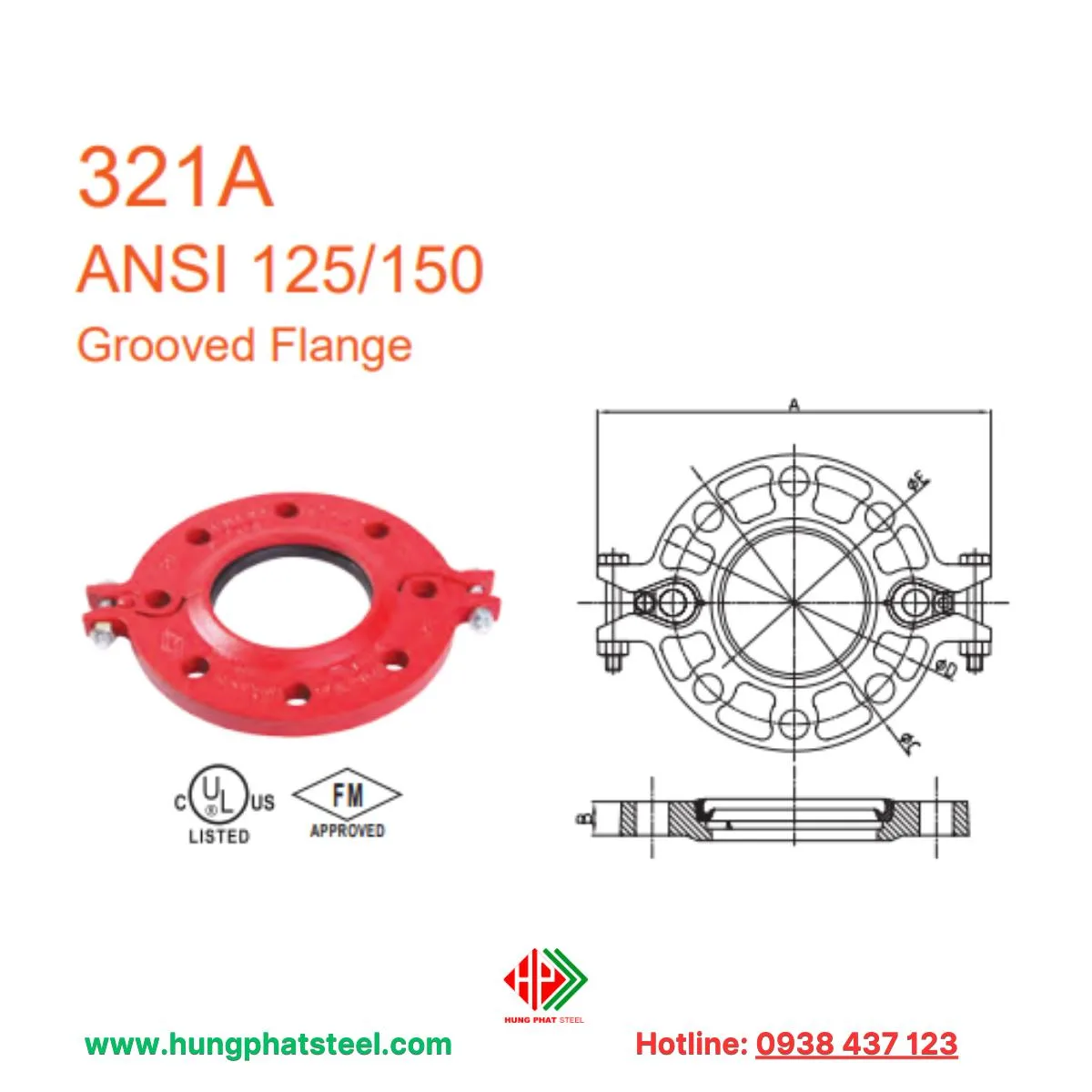

3. Mặt bích rãnh 321A ANSI 125/150

Đây là biến thể được sản xuất theo tiêu chuẩn ANSI Class 125/150 – tiêu chuẩn phổ biến trong các hệ thống công nghiệp theo chuẩn Mỹ. Sản phẩm này phù hợp khi cần tương thích với hệ thống ANSI và yêu cầu lắp đặt theo tiêu chuẩn quốc tế, thường thấy trong các nhà máy xử lý nước, nhà máy hóa chất, năng lượng…

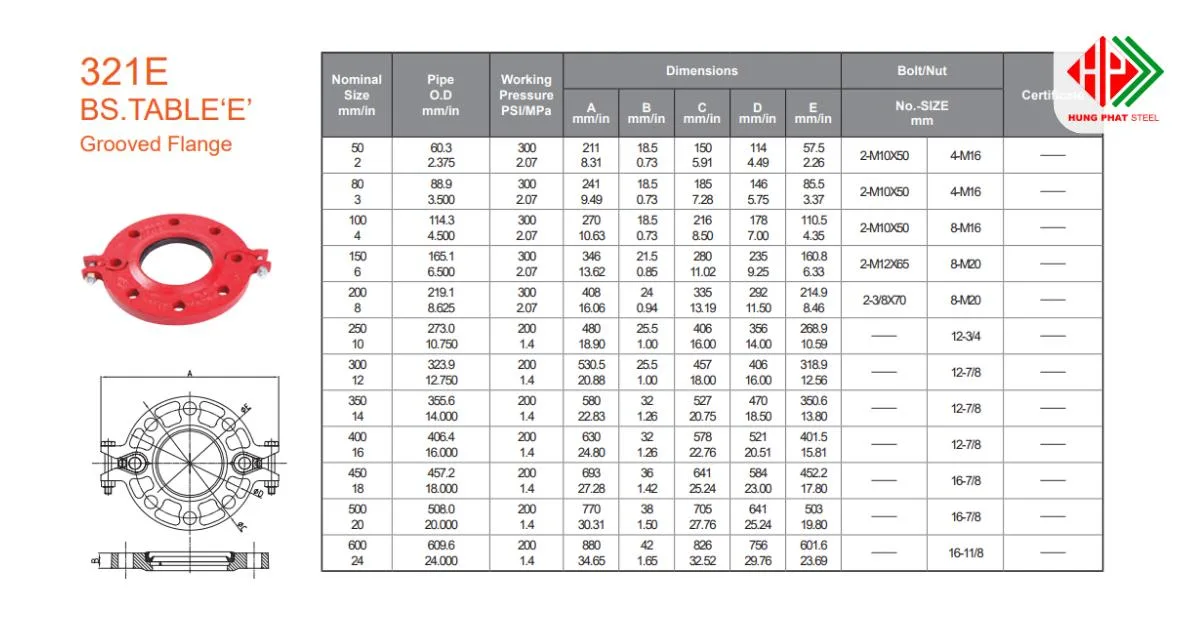

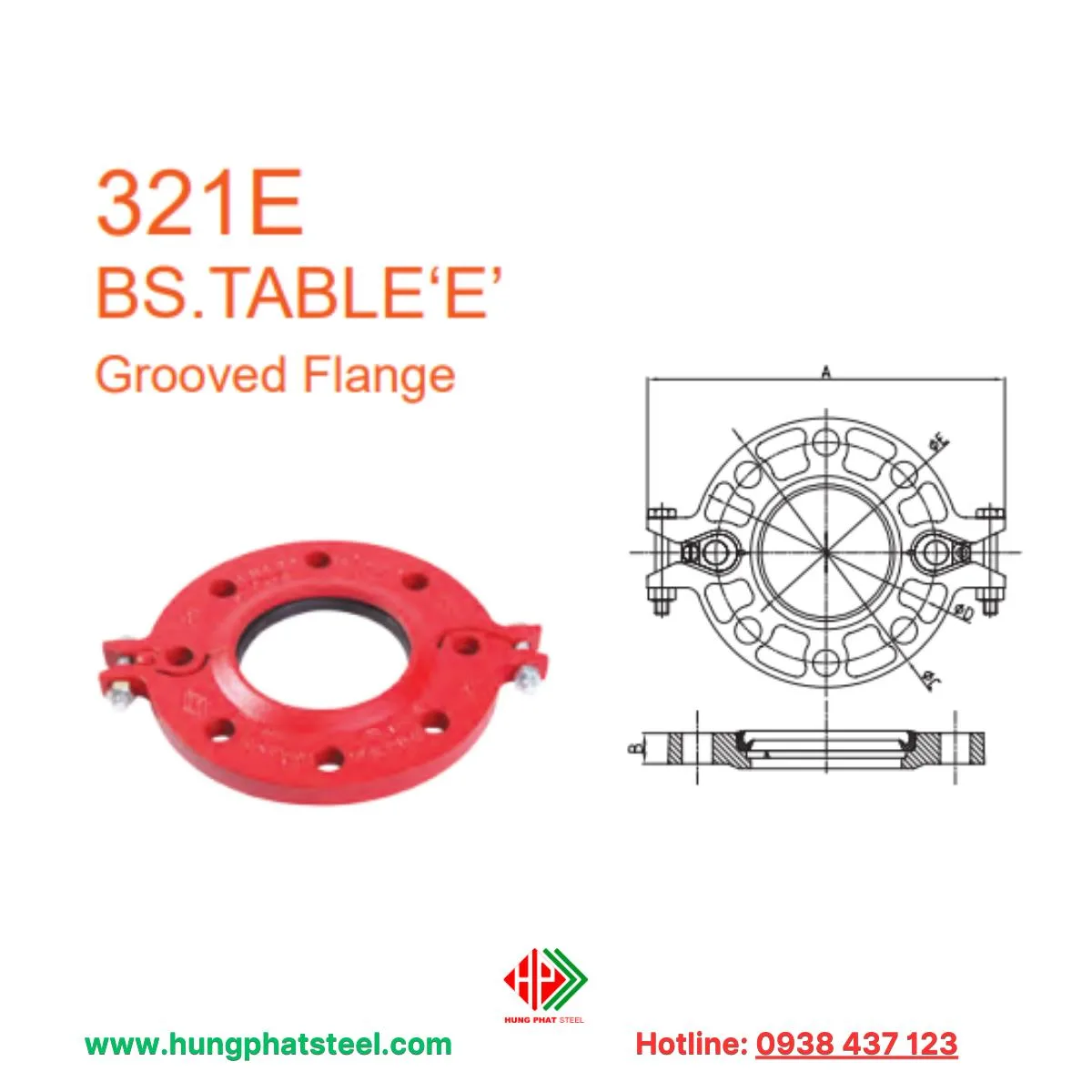

4. Mặt bích rãnh 321E BS Table E

Đây là loại mặt bích rãnh theo tiêu chuẩn BS Table E của Anh Quốc – phù hợp với các hệ thống yêu cầu chuẩn Anh/Châu Âu. Loại này thường được dùng trong các doanh nghiệp có tiêu chuẩn kỹ thuật cao hoặc khi cần đồng bộ với hệ thống theo tiêu chuẩn BS.

Mặt bích rãnh 321 PN16 hoạt động như thế nào

Mặt bích rãnh 321 PN16 hoạt động dựa trên cơ chế liên kết bằng rãnh và khớp nối cơ khí, thay thế cho phương pháp bắt bulông mặt bích truyền thống. Cách hoạt động có thể hiểu theo từng bước sau:

1. Liên kết với đầu ống bằng rãnh cơ khí

Phần rãnh trên mặt bích được thiết kế để ăn khớp trực tiếp với rãnh trên đầu ống. Khi lắp đặt, mặt bích rãnh 321 PN16 được đặt vào vị trí kết nối, đảm bảo rãnh của hai chi tiết trùng khớp hoàn toàn.

2. Cố định bằng khớp nối rãnh và bu lông

Khớp nối rãnh (coupling) bao quanh vị trí kết nối và được siết chặt bằng bu lông. Lực siết này tạo ra lực ép đều lên toàn bộ chu vi rãnh, giúp cố định mặt bích chắc chắn vào đường ống mà không cần hàn hoặc gia công ren.

3. Tạo độ kín nhờ gioăng làm kín

Gioăng cao su được đặt giữa mặt bích và khớp nối rãnh. Khi bu lông được siết đủ lực, gioăng bị nén lại, tạo thành vùng làm kín liên tục, ngăn chất lỏng hoặc khí rò rỉ ra ngoài trong quá trình vận hành.

4. Chịu áp lực và duy trì ổn định hệ thống

Với cấp áp lực PN16, mặt bích rãnh 321 được thiết kế để làm việc ổn định trong các hệ thống có áp lực danh định đến 16 bar. Cấu trúc rãnh giúp phân bổ lực đều, hạn chế biến dạng tại điểm nối khi hệ thống hoạt động lâu dài.

5. Tháo lắp linh hoạt khi cần bảo trì

Khi cần kiểm tra hoặc thay thế thiết bị, chỉ cần nới lỏng bu lông của khớp nối rãnh là có thể tháo mặt bích ra khỏi hệ thống. Điều này giúp giảm thời gian bảo trì và hạn chế ảnh hưởng đến các đoạn ống lân cận.

Ứng dụng thực tế của Mặt bích rãnh 321 PN16 trong công nghiệp

1. Kết nối thiết bị trong hệ thống bơm và van công nghiệp

Mặt bích rãnh 321 PN16 thường được dùng để liên kết đường ống với bơm, van chặn và các thiết bị điều khiển dòng chảy. Nhờ cơ chế kẹp rãnh, việc lắp đặt diễn ra nhanh chóng, đồng thời giảm sai số khi căn chỉnh thiết bị.

2. Ứng dụng trong các tuyến ống kỹ thuật cần bảo trì định kỳ

Đối với những hệ thống phải kiểm tra thường xuyên, mặt bích rãnh giúp tháo lắp dễ dàng mà không ảnh hưởng đến các đoạn ống liền kề. Điều này đặc biệt hữu ích trong môi trường nhà máy, nơi việc dừng hệ thống kéo dài có thể gây ảnh hưởng đến sản xuất.

3. Hệ thống đường ống trong nhà xưởng và khu công nghiệp

Trong các khu công nghiệp, hệ thống ống thường được lắp đặt theo từng giai đoạn. Mặt bích rãnh 321 PN16 cho phép mở rộng hoặc thay đổi cấu hình hệ thống mà không cần tháo dỡ toàn bộ đường ống.

4. Hệ thống dẫn nước kỹ thuật và chất lỏng công nghiệp

Sản phẩm được sử dụng để dẫn nước làm mát, nước kỹ thuật hoặc các chất lỏng không ăn mòn mạnh. Thiết kế rãnh giúp duy trì độ kín ổn định, hạn chế rò rỉ trong quá trình vận hành liên tục.

5. Hệ thống kỹ thuật trong công trình quy mô lớn

Ở các công trình như trung tâm thương mại, nhà máy hoặc tổ hợp sản xuất, mặt bích rãnh 321 PN16 được lựa chọn nhờ khả năng thi công nhanh, giúp đẩy nhanh tiến độ tổng thể mà vẫn đảm bảo yêu cầu kỹ thuật.

Thép Hùng Phát – đơn vị cung cấp Mặt bích rãnh 321 PN16 uy tín

Trong lĩnh vực cung ứng vật tư đường ống, việc lựa chọn đúng nhà cung cấp ảnh hưởng trực tiếp đến chất lượng công trình và tiến độ thi công. Thép Hùng Phát được nhiều nhà thầu và đơn vị kỹ thuật tin tưởng khi tìm mua Mặt bích rãnh 321 PN16 nhờ khả năng đáp ứng tốt cả về sản phẩm lẫn dịch vụ.

1. Sản phẩm đúng chủng loại, đúng tiêu chuẩn

Mặt bích rãnh 321 PN16 do Thép Hùng Phát cung cấp được kiểm soát chặt chẽ về kích thước, cấp áp lực và khả năng tương thích với hệ thống ống rãnh. Điều này giúp hạn chế rủi ro sai lệch kỹ thuật trong quá trình lắp đặt và vận hành.

2. Nguồn hàng ổn định, đáp ứng tiến độ công trình

Thép Hùng Phát duy trì nguồn cung đa dạng kích thước mặt bích rãnh 321 PN16, phù hợp cho nhiều hạng mục khác nhau. Việc chủ động nguồn hàng giúp khách hàng yên tâm triển khai dự án đúng kế hoạch, hạn chế phát sinh do chậm vật tư.

3. Tư vấn kỹ thuật rõ ràng, đúng nhu cầu thực tế

Không chỉ cung cấp sản phẩm, Thép Hùng Phát còn hỗ trợ tư vấn lựa chọn mặt bích rãnh phù hợp với từng hệ thống ống, áp lực làm việc và tiêu chuẩn kỹ thuật. Điều này giúp khách hàng tránh chọn sai chủng loại, tối ưu chi phí đầu tư.

4. Giá cả minh bạch, dễ dự toán

Giá Mặt bích rãnh 321 PN16 tại Thép Hùng Phát được xây dựng trên cơ sở thị trường và nhu cầu thực tế của từng dự án. Khách hàng dễ dàng tham khảo để lập dự toán, đồng thời có phương án tối ưu chi phí khi mua số lượng lớn.

5. Đồng hành lâu dài cùng khách hàng

Thép Hùng Phát hướng đến mối quan hệ hợp tác bền vững với nhà thầu, kỹ sư và doanh nghiệp. Việc hỗ trợ trong suốt quá trình từ tư vấn, cung ứng đến hậu mãi giúp khách hàng an tâm khi sử dụng Mặt bích rãnh 321 PN16 cho các công trình dài hạn.
