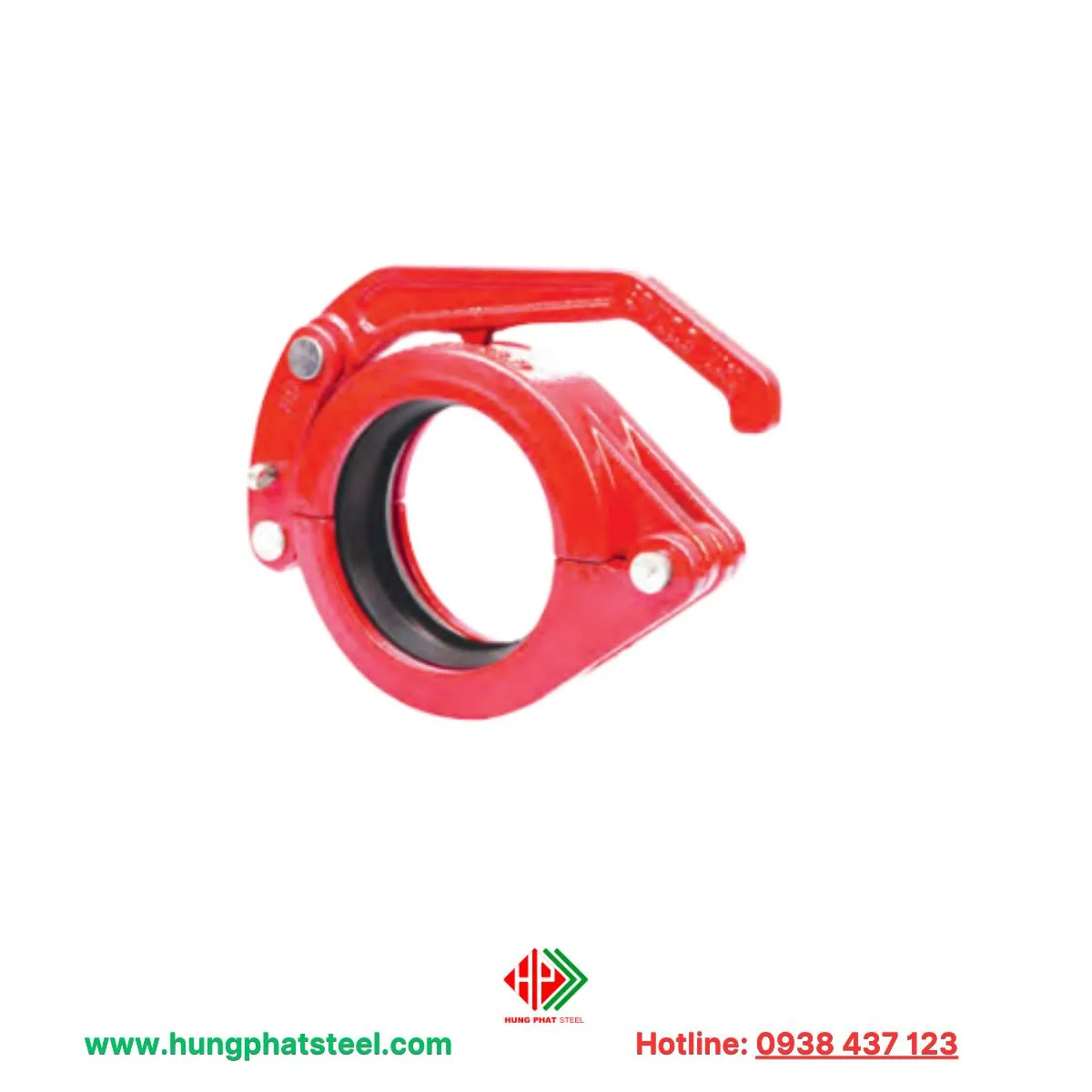

Khớp nối vặn tiêu chuẩn 3H

Mô tả

Khớp nối vặn tiêu chuẩn 3H là thiết bị chuyên dụng giúp kết nối ống nhanh chóng, chắc chắn và chịu được áp suất làm việc cao. Với kích thước danh định 80 mm (3 in) và đường kính ngoài ống 88.9 mm (3.500 in), khớp nối 3H đáp ứng tốt các yêu cầu trong hệ thống dẫn nước, khí nén và các ứng dụng công nghiệp khác.

Được thiết kế với khoảng cách tách ống 0-3.2 mm (0-0.13 in) và tải trọng đầu tối đa 15.5 kN (3490 Lbs), sản phẩm đảm bảo kết nối an toàn, giảm rủi ro rò rỉ. Kích thước tiện dụng A: 143 mm, B: 45.5 mm, C: 180 mm cùng cơ cấu vặn bằng tay cầm giúp thao tác lắp đặt nhanh chóng, tiết kiệm thời gian.

Khớp nối vặn tiêu chuẩn 3H hiện có tại Thép Hùng Phát – nhà cung cấp uy tín, chất lượng, luôn sẵn sàng đáp ứng mọi nhu cầu công nghiệp của bạn.

Thông số kỹ thuật

• Tên sản phẩm: Khớp nối vặn tiêu chuẩn 3H
• Kích thước danh định (mm/in): 80 mm / 3 in
• Đường kính ngoài ống (mm/in): 88.9 mm / 3.500 in
• Áp suất làm việc (PSI/MPa): 365 PSI / 2.5 MPa
• Tải trọng đầu tối đa (kN/Lbs): 15.5 kN / 3490 Lbs
• Khoảng cách tách ống (mm/in): 0-3.2 mm / 0-0.13 in

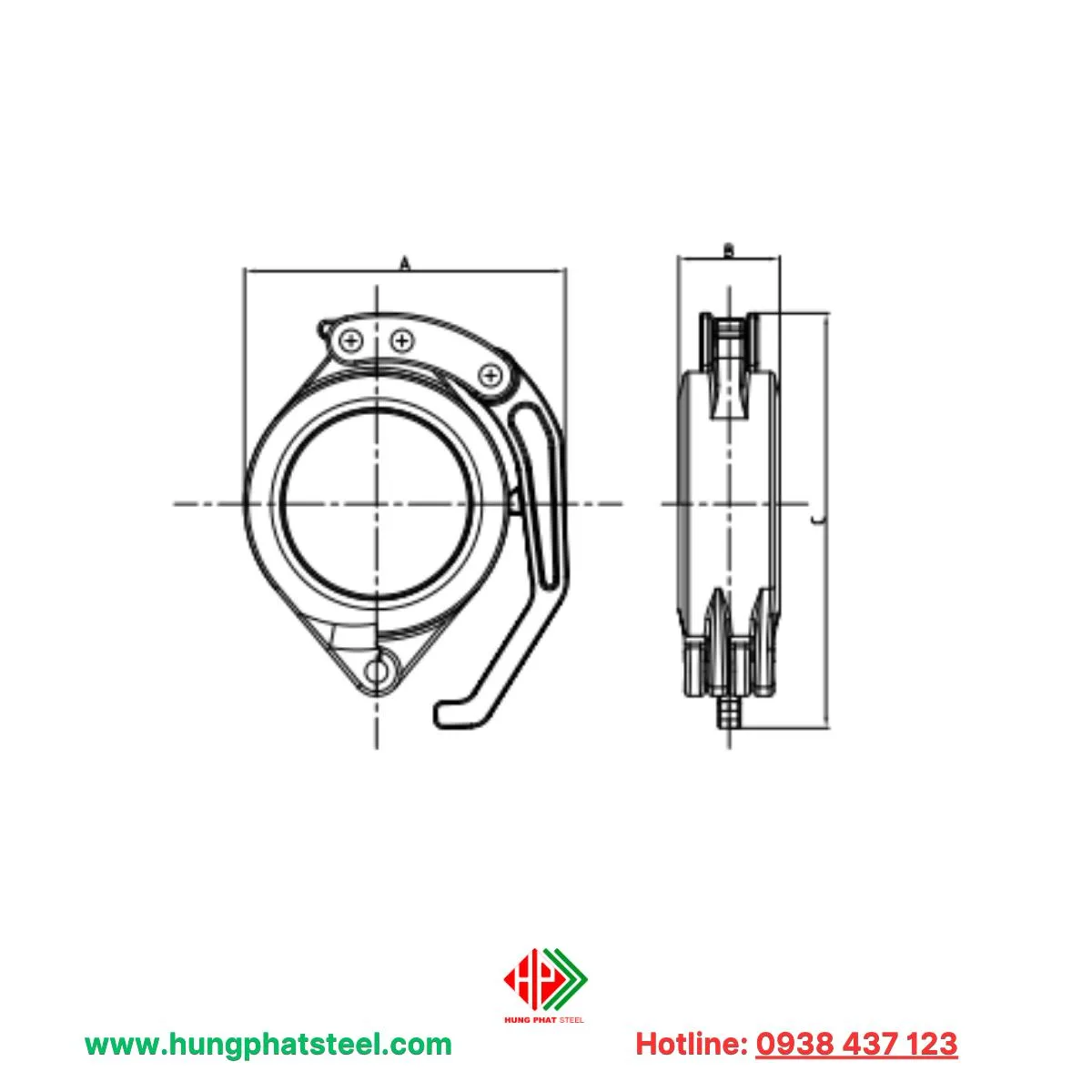

• Kích thước A (mm/in): 143 mm / 5.63 in
• Kích thước B (mm/in): 45.5 mm / 1.79 in
• Kích thước C (mm/in): 180 mm / 7.09 in
• Nhà cung cấp: Thép Hùng Phát

Giá khớp nối vặn 3H mới nhất

Lưu ý: Đây chỉ là giá tham khảo. Để có báo giá chính xác, bạn cần liên hệ trực tiếp nhà cung cấp Thép Hùng Phát để nhận bảng giá chính thức + chiết khấu dự án.

Những sản phẩm PCCC khác:

• Khớp nối mềm tiêu chuẩn loại 1N
• Khớp nối giãn nở PN10/16
• Khớp nối đệm góc thân mảnh 1GKX

Những lợi ích nổi bật của khớp nối vặn 3H

1. Kết nối chắc chắn, chịu lực vượt trội

Khớp nối vặn 3H được thiết kế để chịu tải trọng tối đa lên đến 15.5 kN, đảm bảo kết nối ống vững chắc ngay cả trong điều kiện rung động hoặc áp lực cao. Vật liệu chế tạo chất lượng cao giúp khớp nối duy trì hình dạng, không bị biến dạng hay hư hỏng theo thời gian, đảm bảo hệ thống vận hành an toàn và bền lâu.

2. Lắp đặt nhanh chóng, thao tác dễ dàng

Thiết kế vặn tiêu chuẩn giúp việc lắp đặt trở nên đơn giản và nhanh chóng, giảm thiểu sự phức tạp so với các loại khớp nối truyền thống. Người thợ có thể lắp đặt hoặc tháo rời mà không cần dụng cụ đặc biệt, tiết kiệm thời gian thi công và giảm chi phí nhân công đáng kể, đặc biệt với các công trình có số lượng ống lớn.

3. Ngăn rò rỉ hiệu quả, bảo vệ hệ thống

Khớp nối 3H có khoảng cách tách ống được tối ưu (0-3.2 mm), tạo độ kín tuyệt đối. Thiết kế này giúp hạn chế rò rỉ môi chất, duy trì áp suất ổn định và bảo vệ môi trường xung quanh. Khả năng chống rò rỉ cao cũng đồng nghĩa với giảm thiểu chi phí vận hành và bảo dưỡng hệ thống.

4. Đa năng, ứng dụng linh hoạt

Khớp nối vặn 3H thích hợp với nhiều loại ống có đường kính ngoài 88.9 mm và áp suất làm việc 2.5 MPa. Sản phẩm có thể ứng dụng trong hệ thống nước, khí nén, công trình công nghiệp và các dự án kỹ thuật hiện đại khác. Tính linh hoạt này giúp giảm số lượng loại khớp nối cần mua, tiết kiệm chi phí và tối ưu hóa kho vật tư.

5. Tuổi thọ dài, giảm bảo trì

Với khả năng chống ăn mòn và chịu lực tốt, khớp nối 3H đảm bảo hiệu suất ổn định trong thời gian dài. Việc giảm tần suất bảo dưỡng và thay thế định kỳ giúp tiết kiệm chi phí vận hành, đồng thời nâng cao độ tin cậy của toàn bộ hệ thống.

6. An toàn tối ưu cho người vận hành và hệ thống

Thiết kế chuẩn quốc tế đảm bảo khớp nối hoạt động ổn định dưới áp lực cao, hạn chế rủi ro hư hỏng hay sự cố bất ngờ. Điều này không chỉ bảo vệ đường ống mà còn đảm bảo an toàn cho người vận hành, tạo sự yên tâm khi triển khai các công trình công nghiệp hoặc dân dụng.

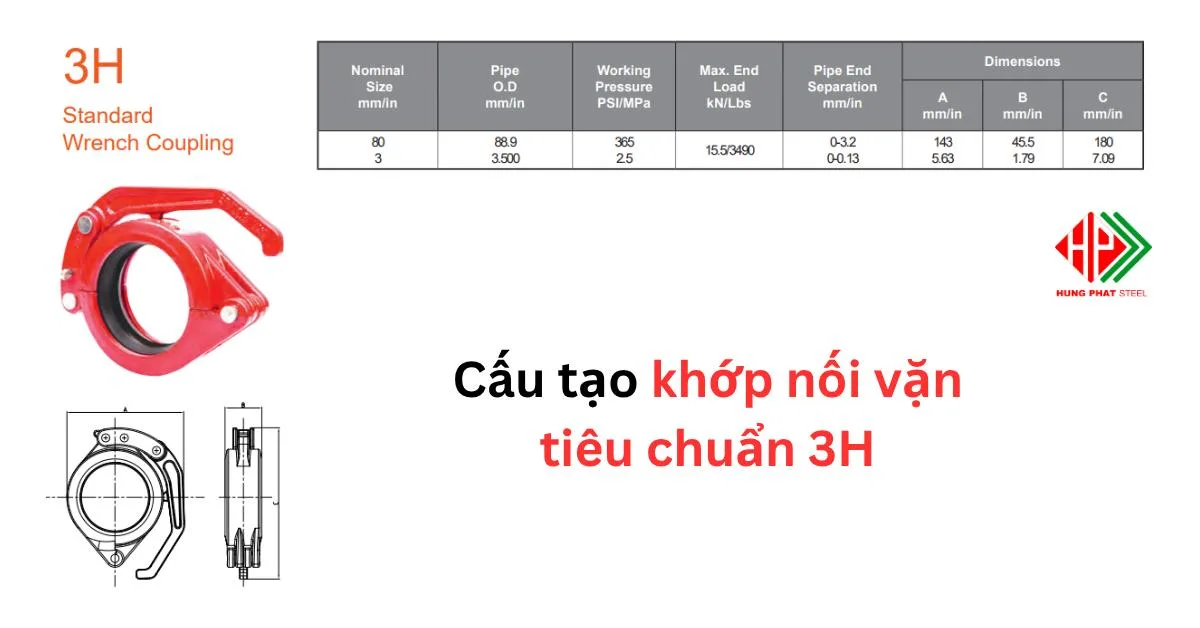

Cấu tạo chi tiết & cơ chế hoạt động của khớp nối vặn 3H

1. Cấu tạo chi tiết

1. Thân khớp nối (Body)

• Là phần chính của khớp nối, thường làm bằng gang hoặc thép hợp kim chịu lực.
• Hình dạng tam giác với các điểm bắt vít, chịu lực nén và lực căng khi khóa.

2. Gioăng cao su (Gasket / Seal Ring)

• Đặt bên trong thân khớp nối, tiếp xúc trực tiếp với ống.
• Tạo độ kín hoàn hảo, ngăn rò rỉ môi chất.
• Có khả năng chịu áp lực và chống ăn mòn.

3. Tay vặn (Lever / Wrench Handle)

• Tay cầm dạng cần gạt giúp vặn và khóa khớp nối chắc chắn.
• Thiết kế đòn bẩy giúp giảm lực khi siết chặt, dễ thao tác bằng tay.

4. Chốt và bu lông (Pins & Bolts)

• Dùng để liên kết các bộ phận với nhau, đảm bảo độ ổn định khi vận hành.
• Cho phép tháo rời khớp nối khi bảo dưỡng hoặc thay thế.

2. Cơ chế hoạt động

1. Lắp đặt

• Hai đầu ống cần nối được đưa vào bên trong thân khớp nối, gioăng cao su tiếp xúc hoàn toàn với bề mặt ống.

2. Khóa chặt bằng tay vặn

• Tay vặn 3H được gạt xuống, tạo lực ép đều lên gioăng cao su, siết chặt ống với thân khớp nối.
• Lực ép này giúp tạo độ kín tuyệt đối, ngăn rò rỉ và giữ ống cố định.

3. Vận hành

• Khớp nối có thể chịu áp lực tối đa 2.5 MPa, giữ ống không bị lệch hoặc tách ra.
• Khi cần tháo, chỉ cần gạt tay vặn lên, giải phóng lực ép và tách ống ra.

Nơi khớp nối vặn 3H được sử dụng

1. Hệ thống đường ống công trình

Trong các công trình xây dựng dân dụng và công nghiệp, khớp nối 3H giúp kết nối các đoạn ống dẫn nước, khí hoặc chất lỏng một cách linh hoạt. Nhờ khả năng chịu tải lên đến 15.5 kN, sản phẩm đảm bảo độ ổn định cao trong môi trường rung động hoặc áp lực thay đổi.

2. Ngành dầu khí và hóa chất

Khớp nối vặn 3H được sử dụng trong các hệ thống dẫn dầu, khí thiên nhiên và hóa chất ăn mòn. Với áp suất làm việc lên tới 365 PSI, nó đáp ứng tốt yêu cầu vận hành liên tục và an toàn trong môi trường khắc nghiệt.

3. Hệ thống phòng cháy chữa cháy

Trong các hệ thống cấp nước chữa cháy, việc tháo lắp nhanh chóng là yếu tố sống còn. Khớp nối 3H cho phép kết nối nhanh giữa các đoạn ống, giúp triển khai thiết bị cứu hỏa kịp thời trong tình huống khẩn cấp.

4. Hàng hải và tàu biển

Trên các tàu vận tải và tàu cá, khớp nối này được dùng để kết nối hệ thống cấp nước, nhiên liệu và xử lý nước thải. Thiết kế nhỏ gọn với kích thước danh định 80 mm phù hợp với không gian hạn chế trên boong tàu.

5. Phòng thí nghiệm và hệ thống thử nghiệm

Trong các hệ thống thử nghiệm áp suất hoặc dòng chảy, khớp nối vặn 3H cho phép điều chỉnh khoảng cách giữa các đoạn ống từ 0 đến 3.2 mm, hỗ trợ kiểm tra độ kín và hiệu suất vận hành.

Mua khớp nối vặn tiêu chuẩn 3H tại Thép Hùng Phát – Ưu điểm vượt trội

Khi nhắc đến giải pháp kết nối đường ống hiệu quả, an toàn và bền bỉ, khớp nối vặn tiêu chuẩn 3H tại Thép Hùng Phát chính là lựa chọn hàng đầu của các kỹ sư và nhà thầu chuyên nghiệp.

Vì sao nên chọn Thép Hùng Phát?

• Chất lượng chuẩn quốc tế: Sản phẩm đạt tiêu chuẩn kỹ thuật cao, với khả năng chịu áp lực lên đến 365 PSI / 2.5 MPa, phù hợp cho cả môi trường công nghiệp nặng và dân dụng.
• Kích thước chính xác – lắp đặt dễ dàng: Với đường kính ngoài ống 88.9 mm, khoảng cách tách ống linh hoạt từ 0–3.2 mm, khớp nối 3H giúp kết nối nhanh chóng, không cần hàn hay keo dán.
• Tải trọng đầu mạnh mẽ: Đáp ứng tải trọng lên tới 15.5 kN / 3490 Lbs, đảm bảo độ bền và độ kín tuyệt đối trong mọi điều kiện vận hành.
• Thiết kế thông minh: Tay vặn chắc chắn, dễ thao tác, giúp tiết kiệm thời gian thi công và bảo trì.
• Hỗ trợ kỹ thuật tận tâm: Đội ngũ kỹ sư tại Thép Hùng Phát luôn sẵn sàng tư vấn, hướng dẫn lắp đặt và bảo trì đúng chuẩn.
