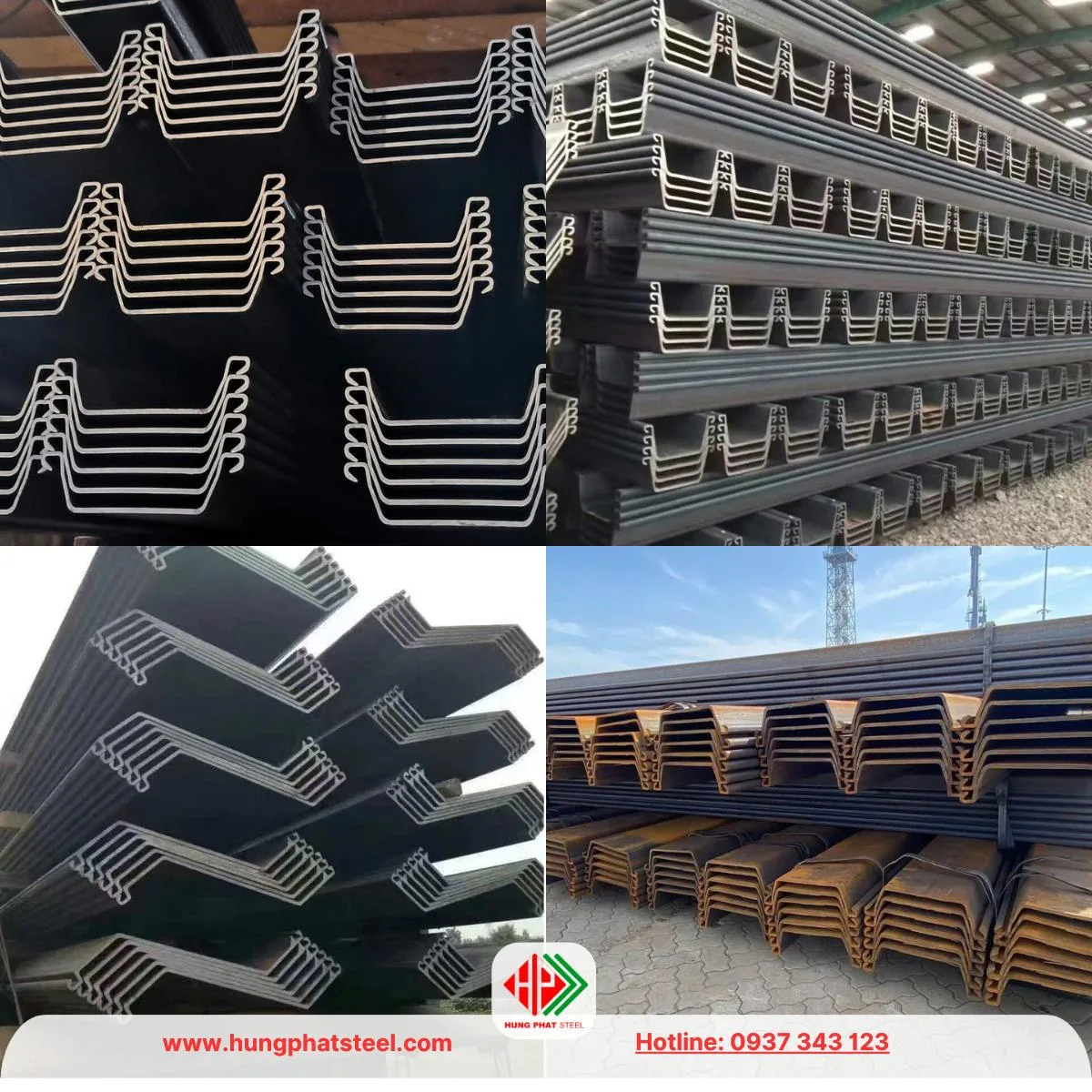

Cừ larsen I-II-III-IV

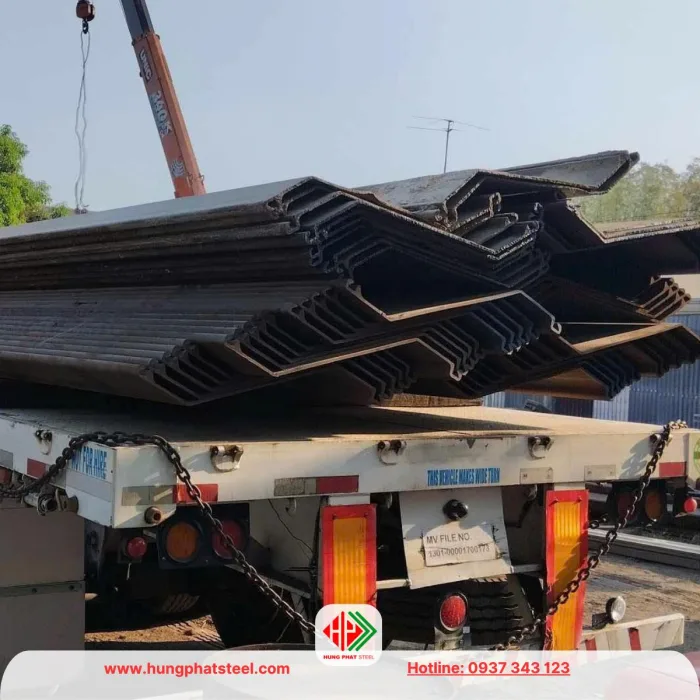

Cừ larsen I-II-III-IV
Cừ larsen I-II-III-IV
Cừ larsen I-II-III-IV
Cừ larsen I-II-III-IV
Cừ larsen I-II-III-IV
Cừ larsen I-II-III-IV

Cừ Larsen I-II-III-IV

Cừ Larsen được ứng dụng rộng rãi trong nhiều công trình:

  • Thi công hố móng sâu trong các đô thị chật hẹp.

  • Công trình cầu đường: xây dựng mố cầu, tường chắn tạm thời.

  • Cảng biển, bến tàu: chống xói mòn, chắn sóng.

  • Kè sông, đê biển: bảo vệ bờ.

  • Các công trình ngầm: nhà ga metro, hầm giao thông, cống hộp…

  • Đê bao, hồ điều hòa: giữ nước, điều tiết ngập úng.

Danh mục:

Mô tả

Cừ Larsen – Steel Sheet Piles (còn được gọi là cừ lá sen, thép cọc cừ, thép cọc ván, cừ ván…) là một loại vật liệu xây dựng dạng thép hình chữ U, Z, L, W… Với các quy cách như Cừ I, Cừ II, Cừ III, Cừ IV.. (1,2,3,4..)…

Được sử dụng phổ biến trong các công trình cần giữ đất, ngăn nước, đặc biệt là những công trình đào sâu như hố móng, hố ga, cống ngầm, công trình ven sông, biển…

Với thiết kế có rãnh khóa liên kết (interlock), các tấm cừ Larsen có thể ghép với nhau tạo thành bức tường chắn kiên cố, giúp ngăn chặn sạt lở, xói mòn, và đảm bảo an toàn cho quá trình thi công.

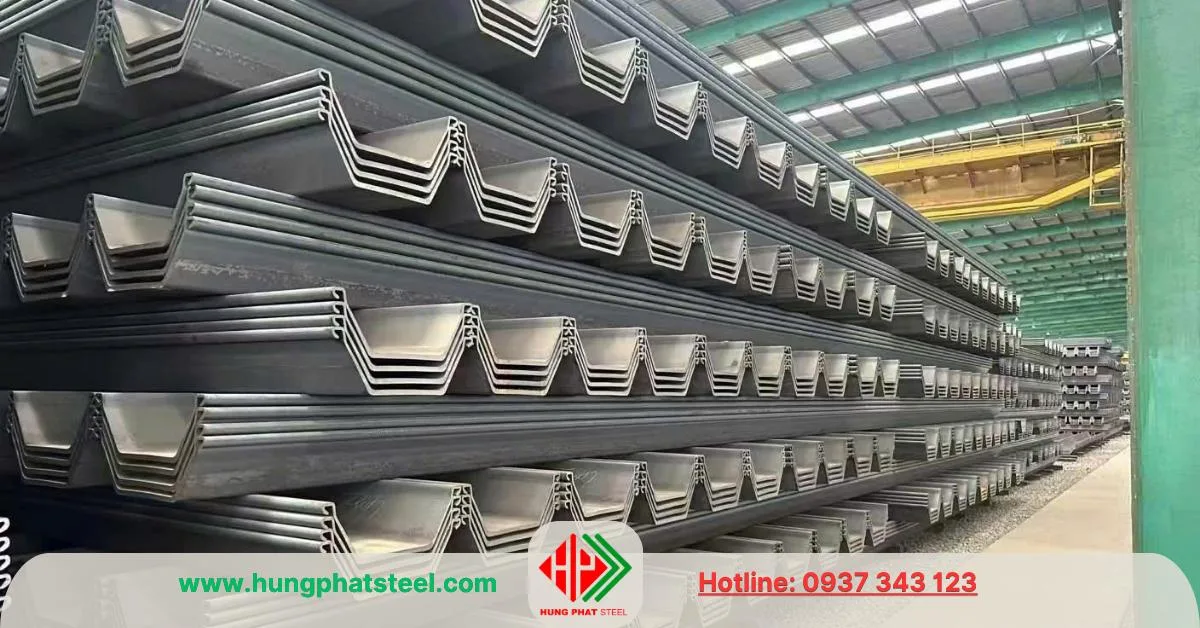

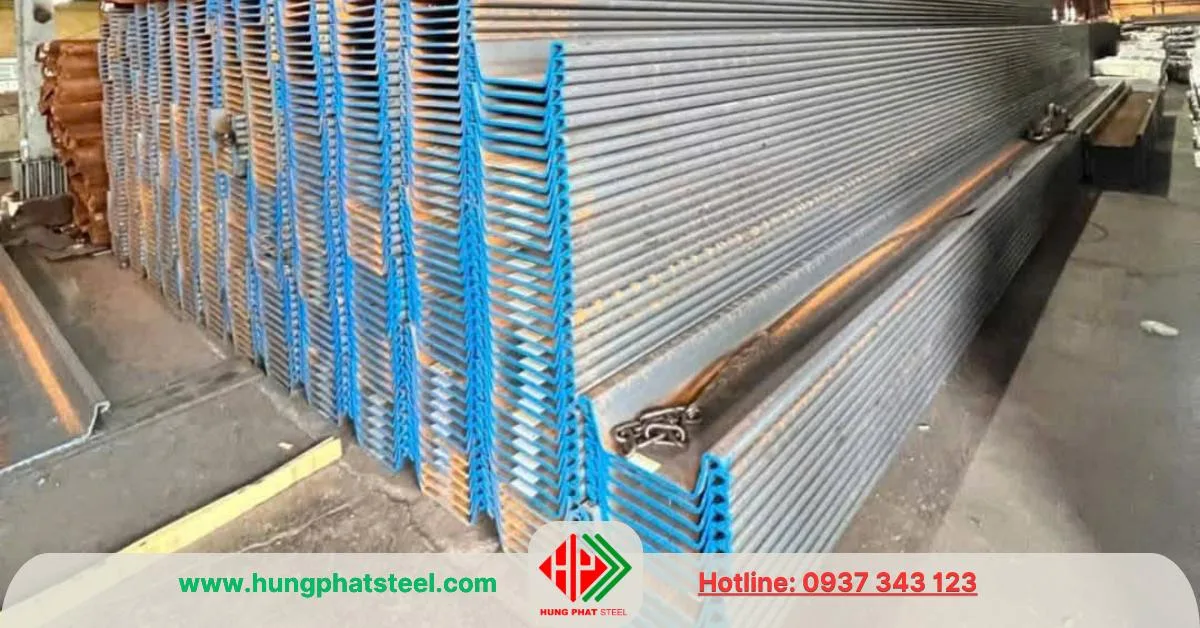

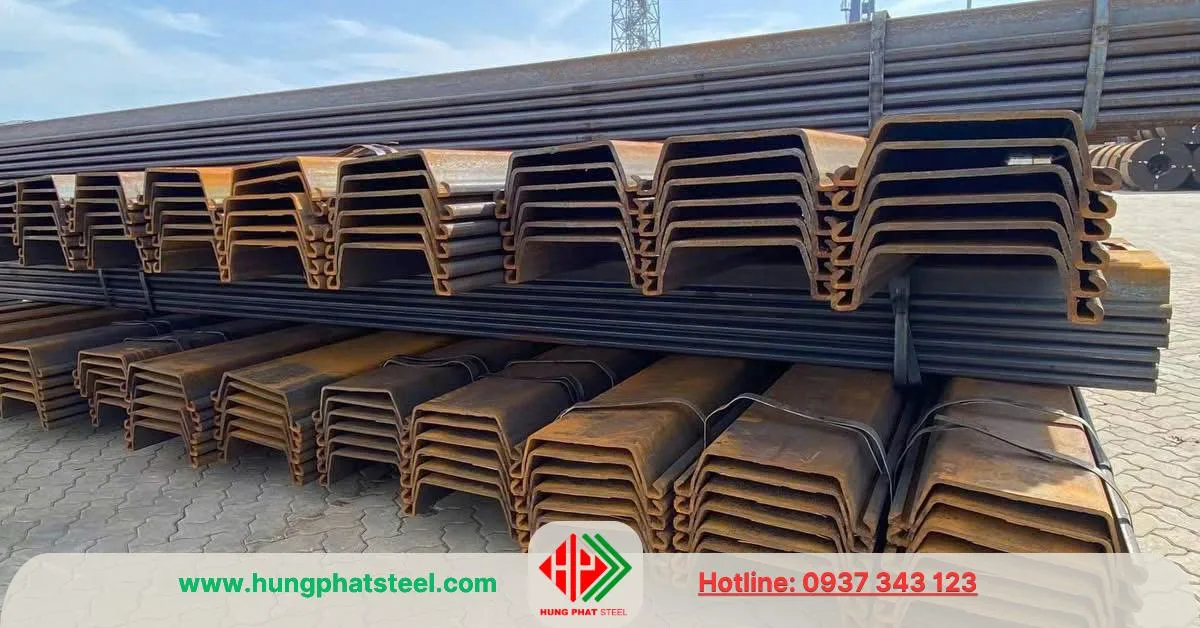

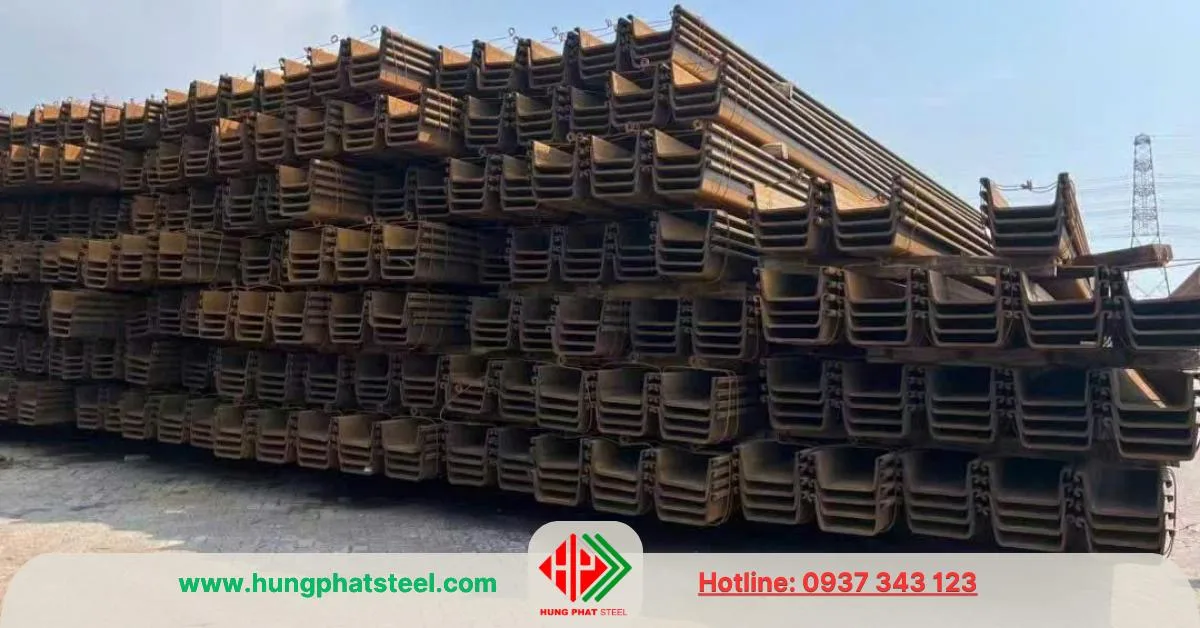

Cừ larsen I-II-III-IV
Cừ larsen I-II-III-IV nhập khẩu và phân phối bởi công ty Thép Hùng Phát

Cừ Larsen: Khái niệm và nguồn gốc tên gọi

Từ “cừ Larsen” có nguồn gốc từ tên kỹ sư người Mỹ – Larsen, người đầu tiên phát minh ra phương pháp chế tạo cừ thép hiện đại vào đầu thế kỷ 20. Hiện nay, dù có nhiều cải tiến về kiểu dáng, chất liệu và kỹ thuật sản xuất, nhưng tên gọi cừ Larsen vẫn được dùng phổ biến để chỉ chung cho các loại cừ thép có rãnh khóa liên kết.

Những lĩnh vực thường ứng dụng cừ Larsen

Cừ Larsen được ứng dụng rộng rãi trong nhiều công trình:

  • Thi công hố móng sâu trong các đô thị chật hẹp.

  • Công trình cầu đường: xây dựng mố cầu, tường chắn tạm thời.

  • Cảng biển, bến tàu: chống xói mòn, chắn sóng.

  • Kè sông, đê biển: bảo vệ bờ.

  • Các công trình ngầm: nhà ga metro, hầm giao thông, cống hộp…

  • Đê bao, hồ điều hòa: giữ nước, điều tiết ngập úng.

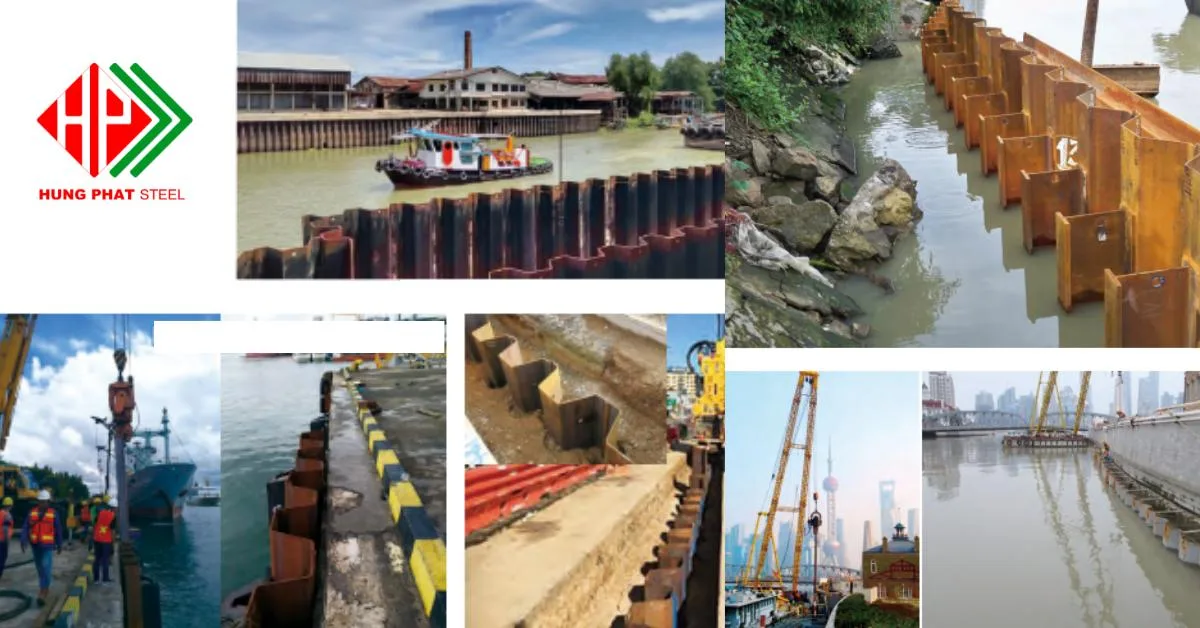

Lĩnh vực sử dụng thép cọc cừ larsen (Steel Sheet Piles)
Lĩnh vực sử dụng thép cọc cừ larsen (Steel Sheet Piles)

Cấu tạo và đặc điểm kỹ thuật của cừ Larsen

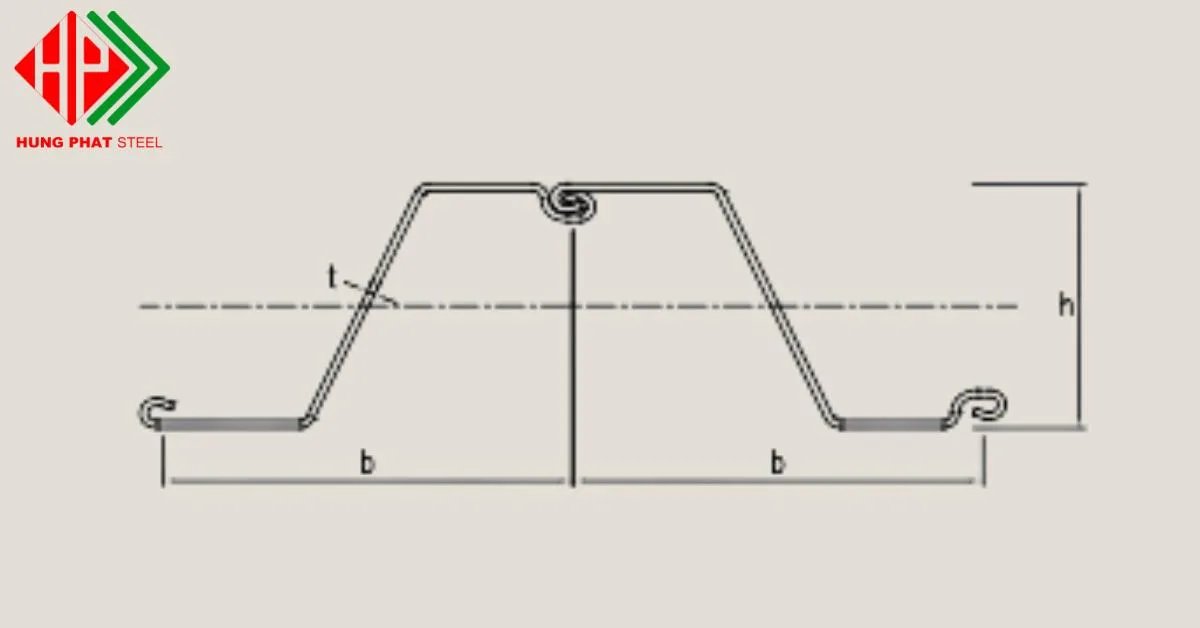

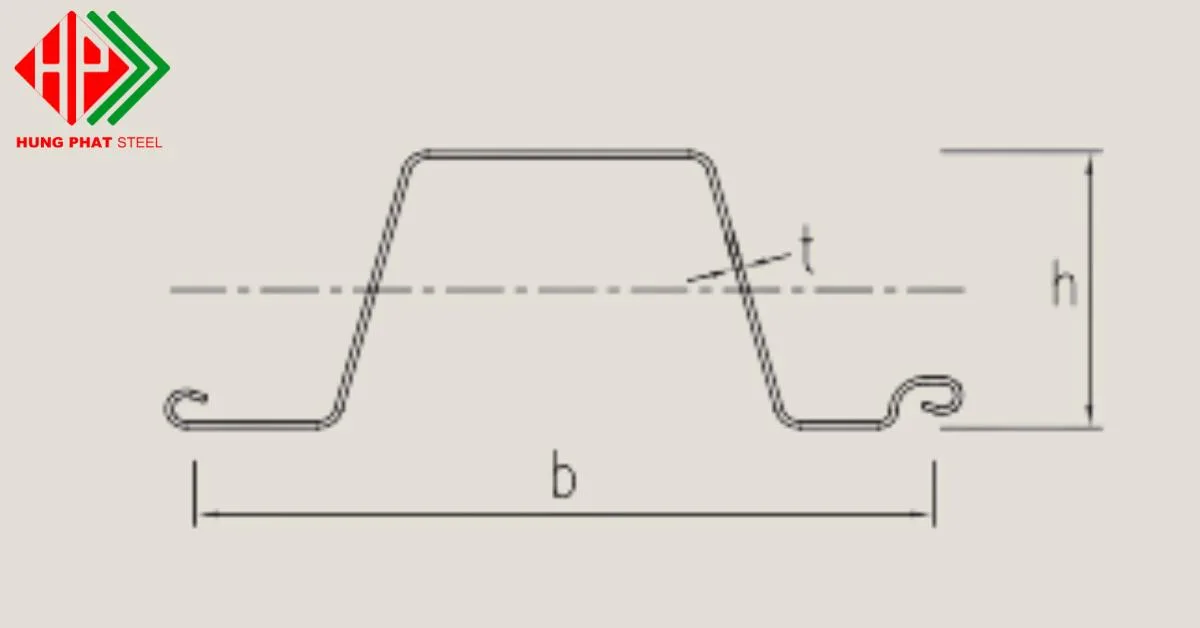

Cừ Larsen thường được sản xuất từ thép cán nóng, chiều dài tiêu chuẩn từ 6m, 9m, 12m, đến 18m tùy vào yêu cầu công trình. Mỗi tấm có thiết kế lượn sóng hoặc hình chữ U, Z, L hoặc W (Omega), với hai bên có khóa liên kết giúp ghép nối chắc chắn với các tấm cừ bên cạnh.

Một số thông số kỹ thuật tiêu biểu:

Thuộc tính Thông số cơ bản
Chiều dài 6m /9m /12m
Chiều rộng 400mm – 600mm
Chiều cao mặt cắt 180mm – 600mm
Độ dày 6mm – 13mm
Vật liệu chế tạo Thép cacbon cán nóng (Q235B, Q345B, S355JR, S390GP…)
Trọng lượng Tùy loại, khoảng 60 – 120kg/mét dài
Tiêu chuẩn sản xuất : JIS (Nhật), EN (châu Âu), GB (Trung Quốc), ASTM (Mỹ)
Kiểu dáng U, Z, L, W
Chủng loại I – II – III – IV (1,2,3,4)…
Xuất xứ hàng nhập khẩu: China, Korea, Malaysia…

Bảng tra quy cách trọng lượng

  • Lưu ý dung sai của mỗi lô sản phẩm sẽ dao động từ ±5-10%

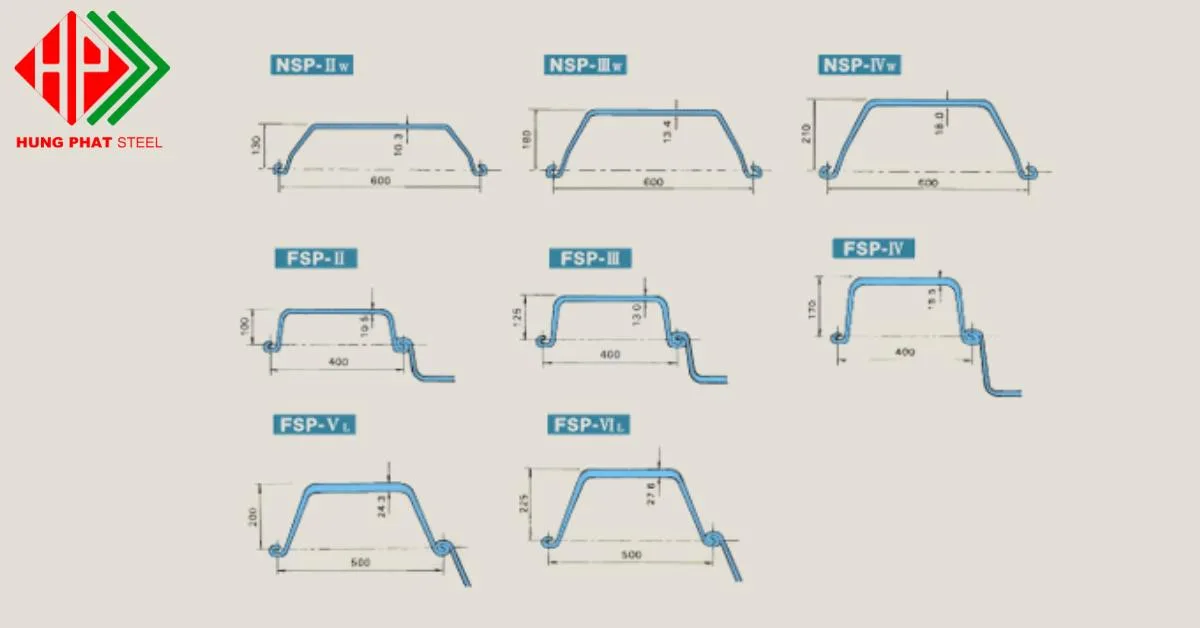

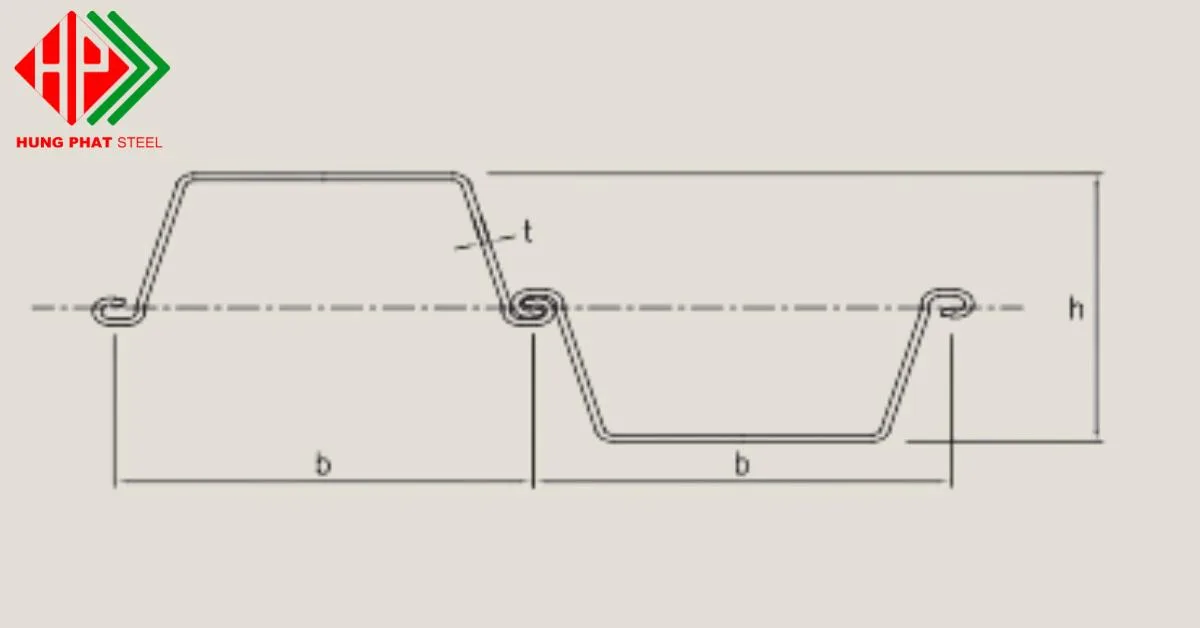

Kích thước và trọng lượng các loại Cừ Larsen phổ biến
 Chủng loại Quy cách (mm) Trọng Lượng (kg/m)
Chiều Rộng Chiều Dài Chiều Cao
 FSP-IA 400 85 8.0 35.5
 FSP-II 400 100 10.5 48
 FSP-III 400 125 13.0 60
 FSP-IV 400 170 15.5 76.1
 FSP-Vl 500 200 24.3 105
 FSP-VIl 500 225 27.6 120
 NSP-IIw 600 130 10.3 61.8
 NSP-IIIw 600 180 13.4 81.6
 NSP-IVw 600 210 18.0 106

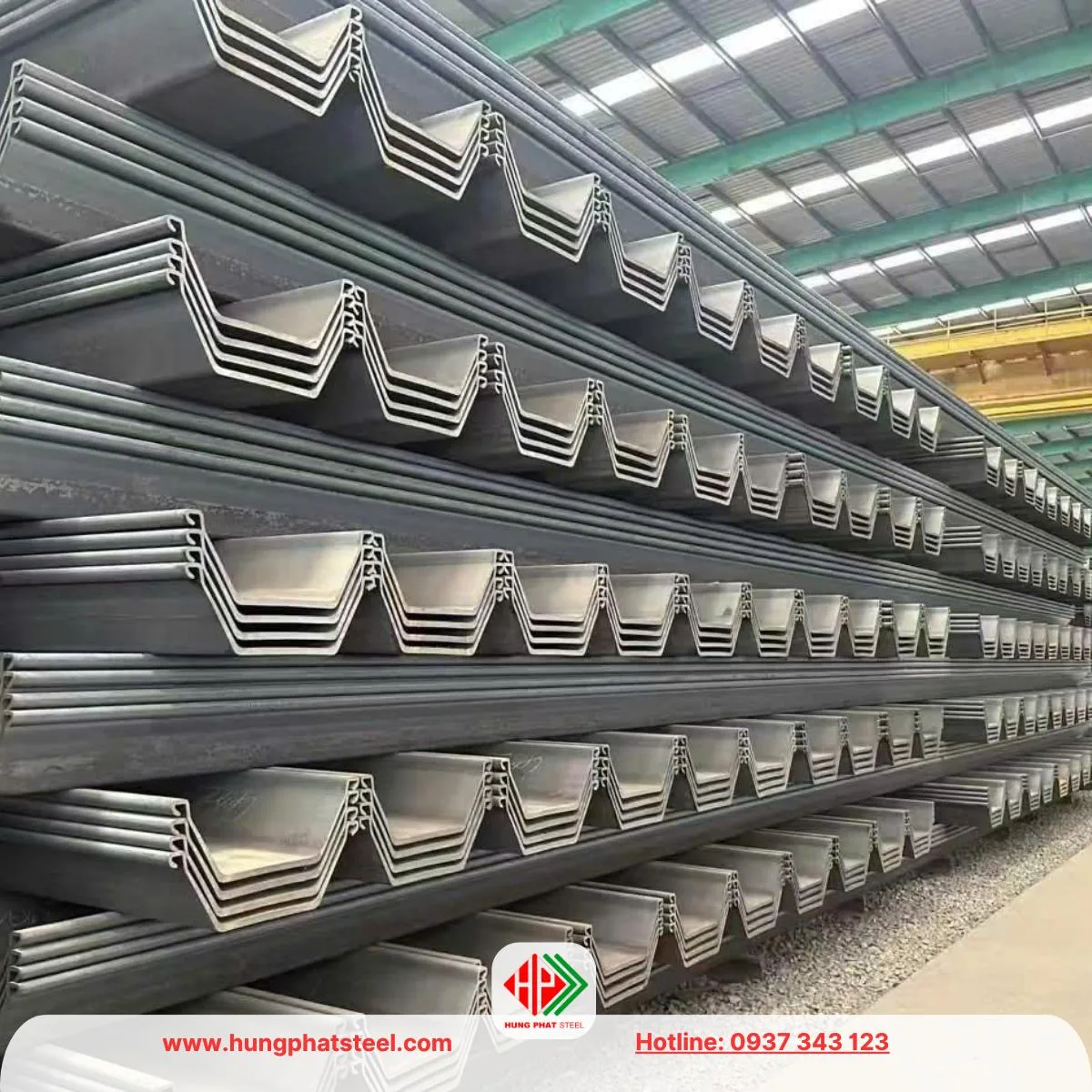

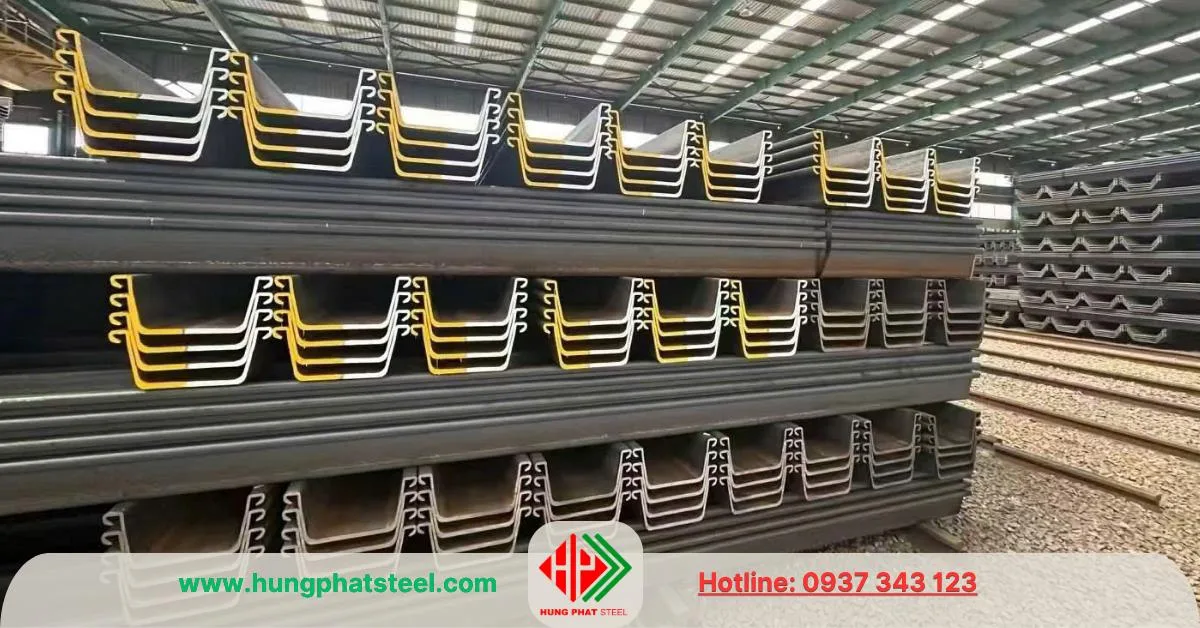

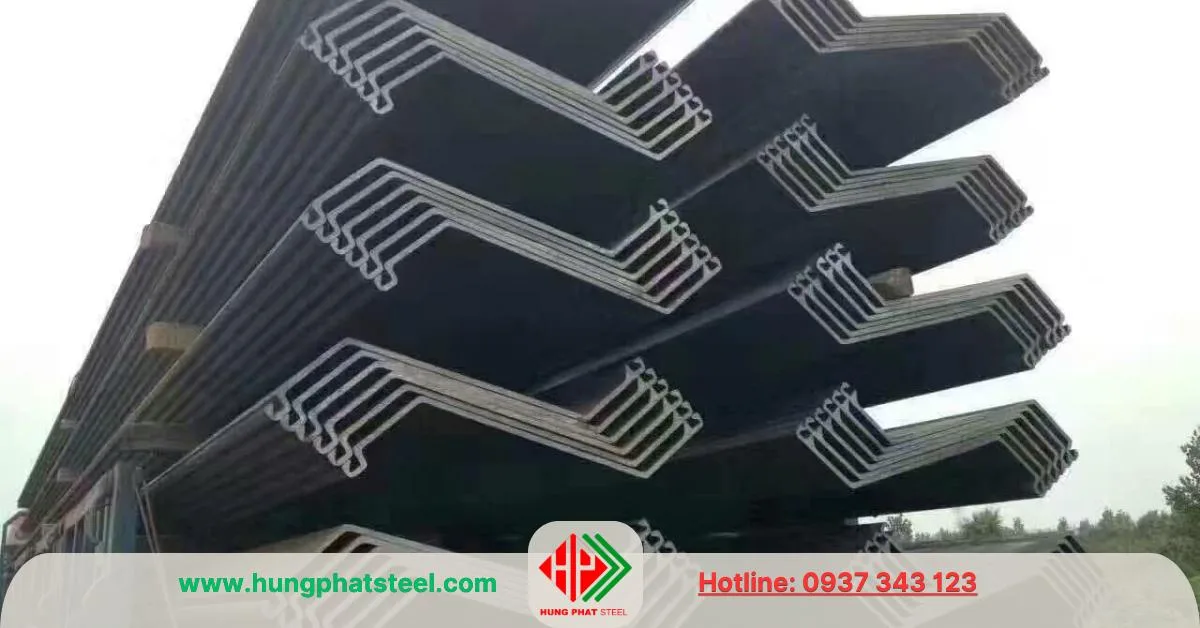

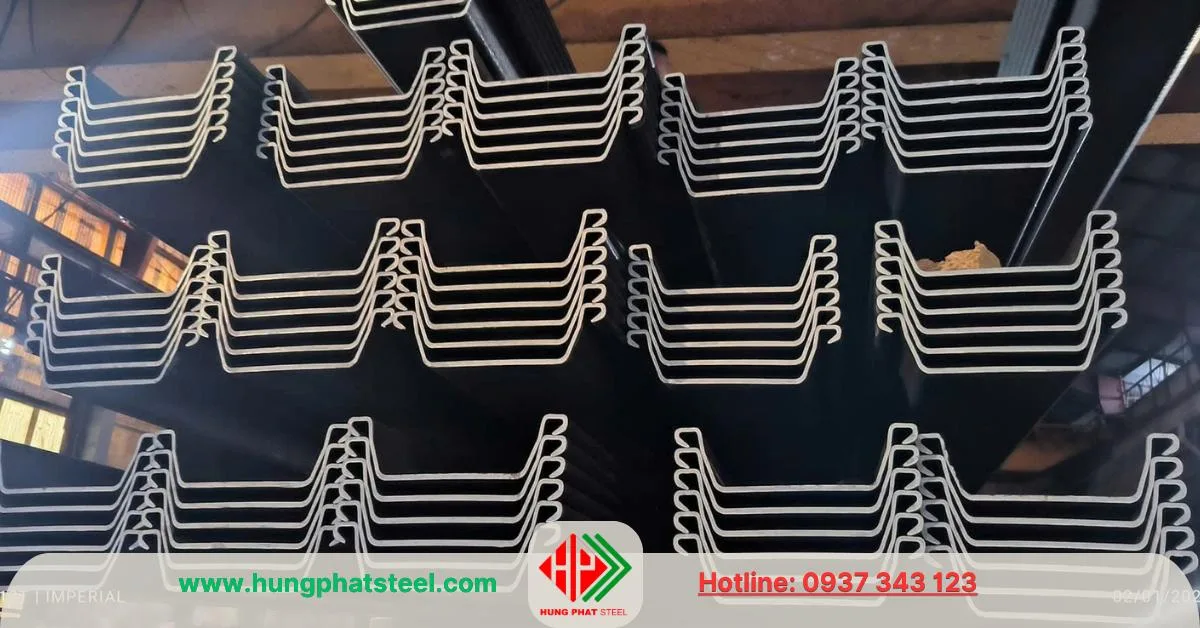

Cừ larsen I-II-III-IV

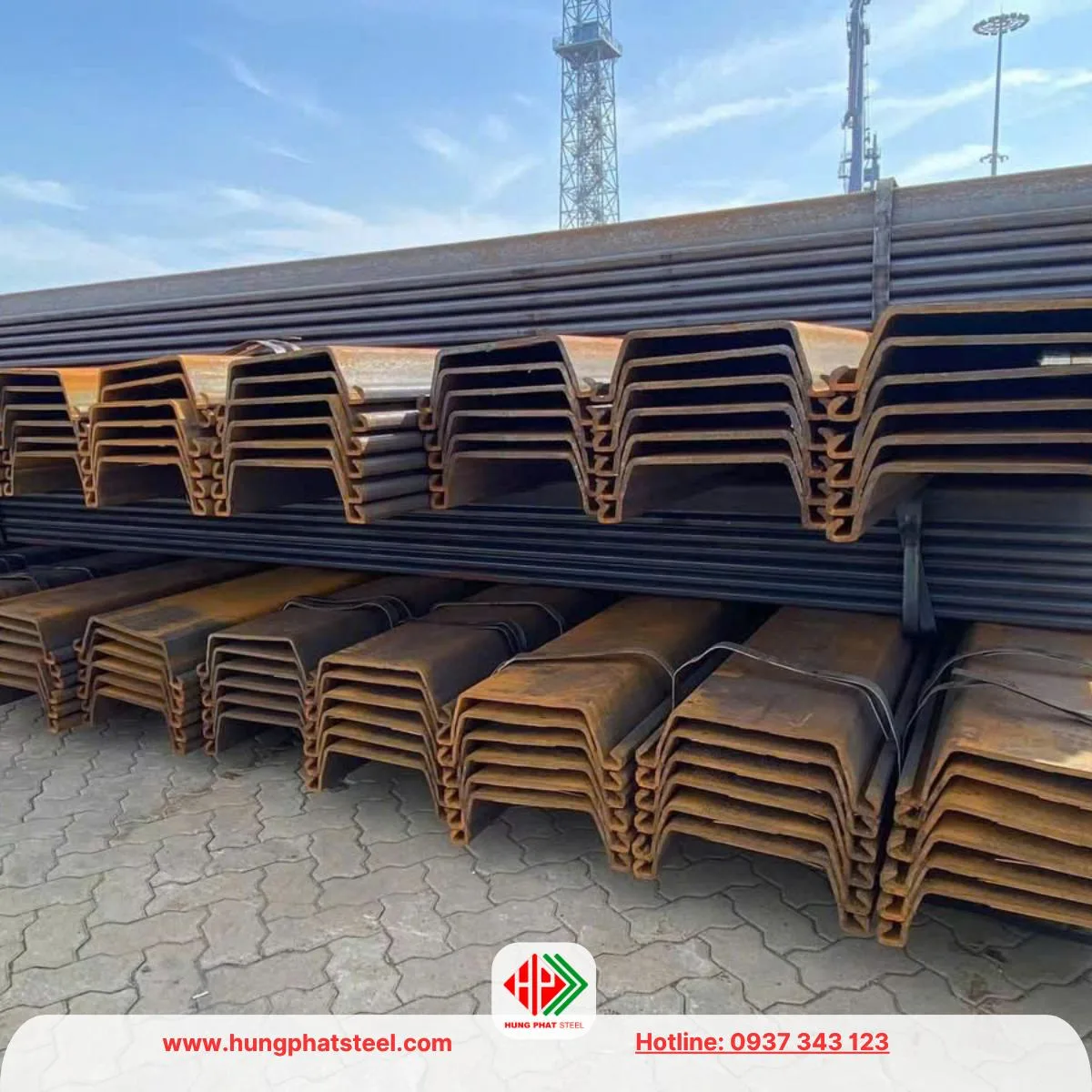

Cừ larsen I-II-III-IV

Ưu điểm vượt trội của cừ Larsen

Khả năng giữ đất, giữ nước hiệu quả

Cừ Larsen được sử dụng để tạo thành các bức tường chắn đất, chắn nước cực kỳ hiệu quả. Các rãnh khóa liên kết chặt chẽ giúp hạn chế tối đa sự rò rỉ nước và đảm bảo an toàn trong thi công hố sâu.

Tái sử dụng nhiều lần

Sau khi kết thúc công trình, cừ Larsen có thể được nhổ lên, làm sạch và tái sử dụng. Đây là một trong những lý do chính khiến nhiều nhà thầu ưu tiên lựa chọn loại vật liệu này, đặc biệt trong các công trình có tính tạm thời hoặc thi công luân phiên.

Thời gian thi công nhanh

Với thiết kế đặc biệt và khả năng thi công cơ giới bằng máy ép, máy rung, máy búa thủy lực, việc đóng hoặc rút cừ Larsen diễn ra nhanh chóng, giúp tiết kiệm thời gian và chi phí nhân công.

Tính cơ động cao

Có thể áp dụng cho nhiều địa hình, từ đất mềm, đất bùn đến những khu vực ven sông, biển, nơi có địa chất phức tạp.

An toàn và bền vững

Khả năng chống ăn mòn của thép (khi xử lý hoặc mạ kẽm đúng kỹ thuật), kết hợp với cấu tạo vững chắc, giúp cừ Larsen có tuổi thọ lâu dài và chịu được áp lực lớn từ đất, nước, cũng như các yếu tố môi trường.

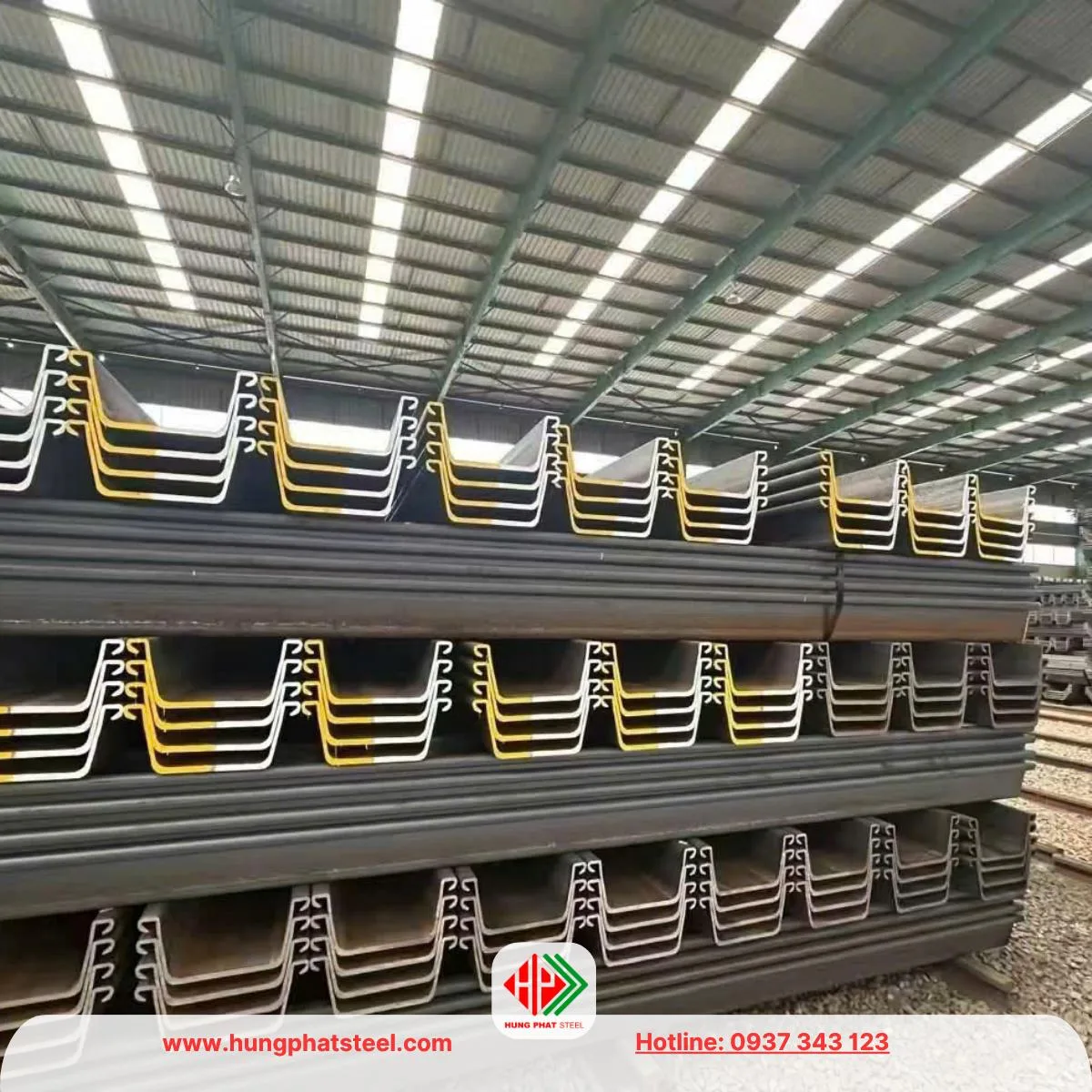

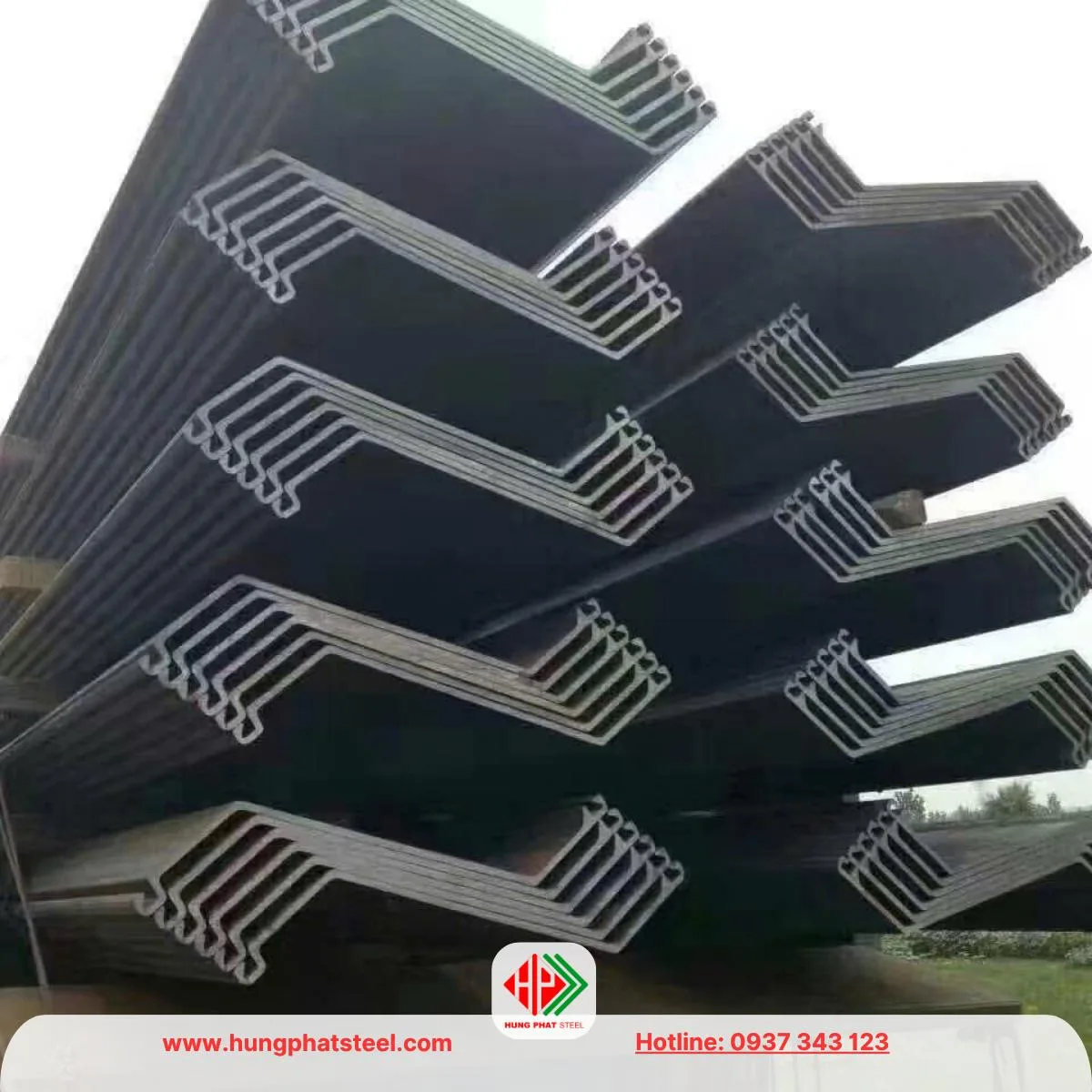

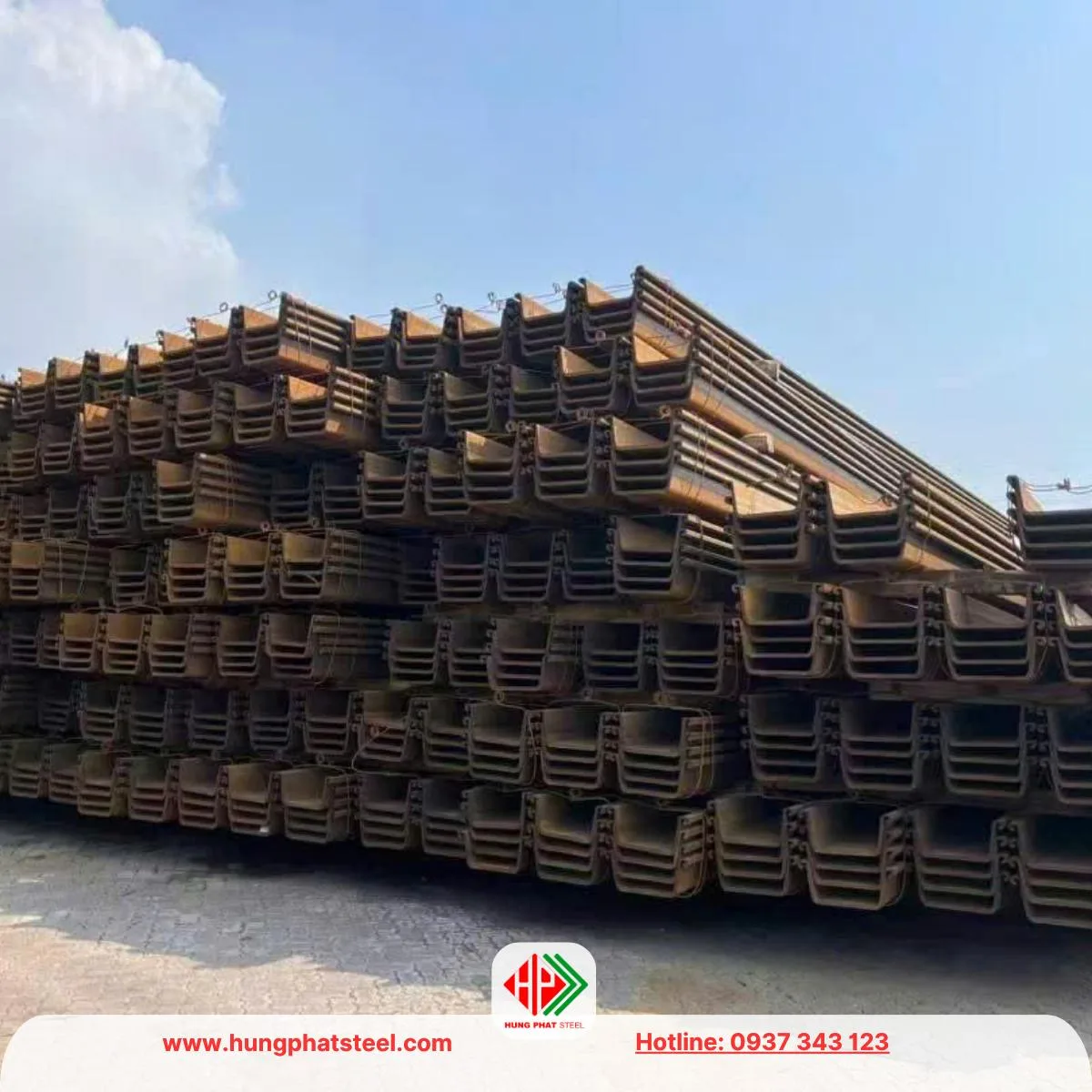

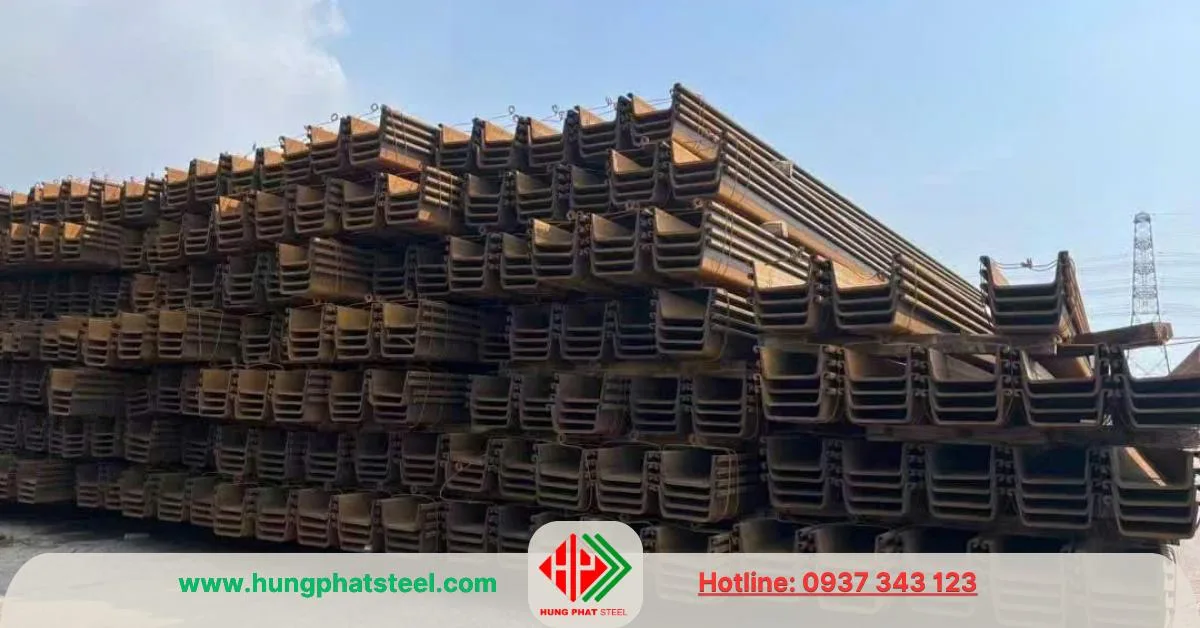

Cừ larsen I-II-III-IV
Cừ larsen I-II-III-IV

Quy trình thi công cừ Larsen cơ bản

Việc thi công cừ Larsen đòi hỏi kỹ thuật cao và sử dụng thiết bị chuyên dụng. Dưới đây là quy trình cơ bản:

  1. Khảo sát địa hình và địa chất

    • Phân tích cấu trúc đất.

    • Xác định mực nước ngầm.

    • Chọn loại cừ phù hợp.

  2. Thiết kế sơ đồ đóng cừ

    • Bố trí theo bản vẽ thiết kế.

    • Xác định chiều sâu và chiều dài cừ.

  3. Thi công đóng cừ

    • Sử dụng máy rung, máy ép thủy lực, hoặc búa rung để đóng cừ xuống đất.

    • Ghép nối từng tấm cừ thông qua rãnh khóa liên kết.

    • Đảm bảo độ thẳng đứng, độ sâu và khoảng cách đều nhau.

  4. Thi công các hạng mục bên trong

    • Sau khi tường cừ được đóng xong, tiến hành đào đất bên trong và thi công công trình (hố móng, tầng hầm…).

  5. Nhổ cừ sau thi công

    • Dùng thiết bị chuyên dụng để rút cừ ra khỏi mặt đất.

    • Làm sạch, bảo dưỡng để tái sử dụng.

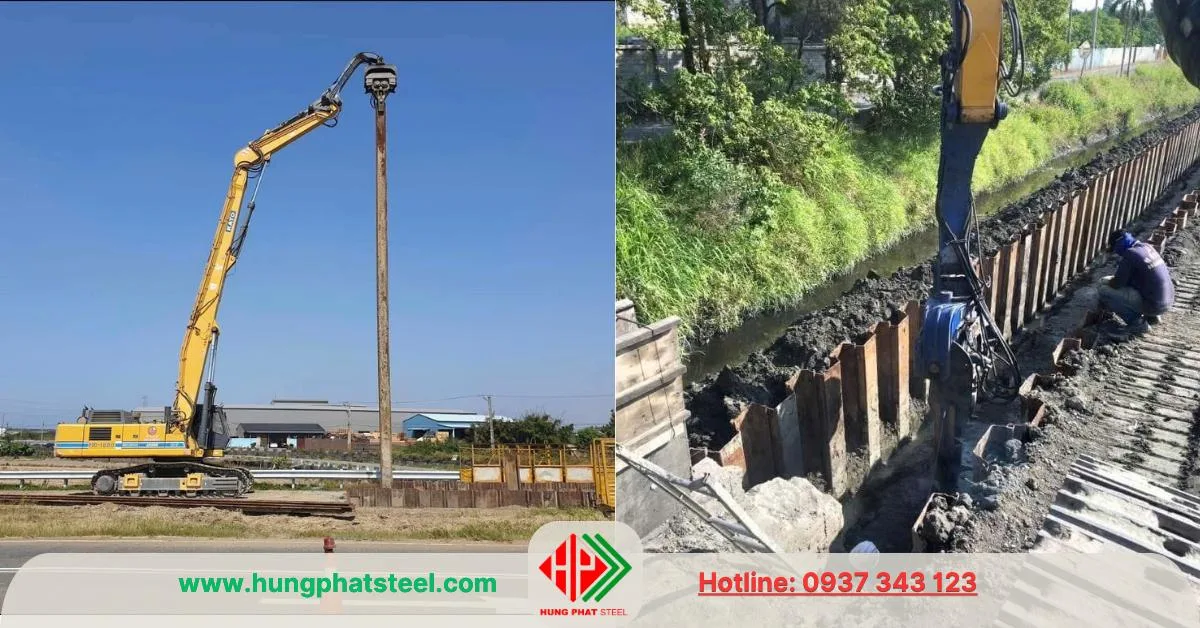

Thi công cọc cừ
Thi công cọc cừ

Các phương pháp thi công đóng cừ Larsen

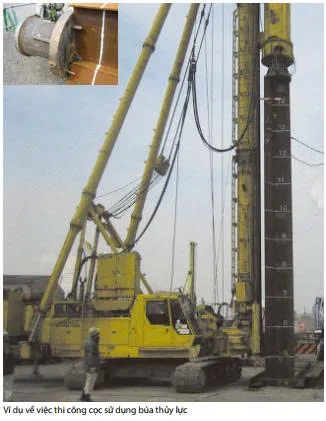

1. Dùng búa rung thủy lực (vibro hammer)

Đây là phương pháp thi công phổ biến nhất hiện nay khi lắp đặt cừ Larsen, đặc biệt hiệu quả trong điều kiện địa chất mềm đến trung bình như đất cát, bùn, sét yếu. Thiết bị hoạt động bằng cách tạo rung động theo phương thẳng đứng, làm giảm ma sát giữa đất và cừ, từ đó giúp cừ thẩm thấu xuống nhanh chóng.

  • Ưu điểm: Tốc độ thi công nhanh, thiết bị dễ cơ động, phù hợp với số lượng lớn cừ.

  • Hạn chế: Gây rung và tiếng ồn đáng kể, không phù hợp trong khu dân cư hoặc công trình gần các kết cấu nhạy cảm.

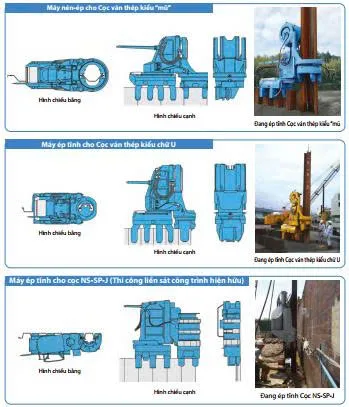

2. Dùng máy ép thủy lực (silent piler)

Phương pháp này sử dụng hệ thống ép tĩnh từng cây cừ xuống đất bằng lực thủy lực, mà không gây rung hoặc va đập. Rất phù hợp thi công ở khu vực nội đô, nơi có yêu cầu nghiêm ngặt về tiếng ồn và độ rung. Máy hoạt động dựa vào lực phản từ các cừ đã đóng trước đó để ép tiếp các cừ kế tiếp.

  • Ưu điểm: Không rung, không ồn, bảo vệ công trình lân cận.

  • Hạn chế: Tốc độ thi công chậm hơn, yêu cầu mặt bằng phẳng, và cần tối thiểu một số lượng cừ ban đầu để tạo điểm phản lực.

3. Dùng búa diesel hoặc búa hơi

Đây là phương pháp truyền thống sử dụng năng lượng từ diesel hoặc khí nén để tạo lực va đập mạnh, đóng cừ xuống các lớp địa chất cứng như đất pha đá, sỏi lớn, hoặc lớp đất chặt.

  • Ưu điểm: Khả năng xuyên phá cao, thi công được trong điều kiện khó khăn.

  • Hạn chế: Gây tiếng ồn và chấn động mạnh, ảnh hưởng đến kết cấu xung quanh, cần được đánh giá kỹ trước khi áp dụng tại khu vực đông dân cư.

So sánh cừ Larsen với các phương pháp giữ đất khác

Tiêu chí Cừ Larsen Cọc bê tông Ván khuôn gỗ/thép
Tái sử dụng Cao Không Có nhưng hạn chế
Thời gian thi công Nhanh Trung bình Chậm
Chi phí đầu tư ban đầu Cao hơn Trung bình Thấp
An toàn thi công Cao Trung bình Thấp
Khả năng giữ nước Rất tốt Trung bình Kém
Địa hình áp dụng Linh hoạt Có giới hạn Hạn chế

Đơn vị cung cấp cừ Larsen uy tín

Với nhiều năm kinh nghiệm trong ngành vật tư xây dựng, Thép Hùng Phát là đơn vị chuyên cung cấp cừ Larsen với đầy đủ các loại như cừ U, cừ Z, cừ Omega, phục vụ từ dự án nhỏ đến công trình trọng điểm quốc gia. Sản phẩm của Thép Hùng Phát:

  • Có chứng chỉ xuất xưởng đầy đủ.

  • Được kiểm tra chất lượng, trọng lượng, hình dạng khóa liên kết trước khi xuất hàng.

  • Cung cấp dịch vụ thi công đóng – nhổ cừ Larsen trọn gói bằng thiết bị chuyên dụng.

  • Hỗ trợ thuê cừ Larsen với chi phí hợp lý, linh hoạt theo từng dự án.

Với kho hàng luôn sẵn có và đội ngũ kỹ thuật hỗ trợ tận nơi, Thép Hùng Phát cam kết đem lại giải pháp kinh tế – an toàn – hiệu quả cho các nhà thầu xây dựng.

Lưu ý khi lựa chọn và sử dụng cừ Larsen

  • Kiểm tra chất lượng rãnh khóa, đảm bảo không móp méo để dễ thi công.

  • Chọn chiều dài phù hợp với độ sâu công trình, tránh phải nối nhiều gây mất liên kết.

  • Chú ý tới môi trường sử dụng: Nếu dùng tại khu vực có nước mặn hoặc đất có tính ăn mòn cao, nên xử lý bề mặt chống gỉ (mạ kẽm, sơn epoxy…).

  • Lập kế hoạch rút cừ hợp lý sau thi công, tránh để cừ ngập lâu trong nước gây han gỉ.

  • Đảm bảo độ thẳng đứng khi đóng, vì nếu lệch, các tấm sau sẽ khó ghép hoặc gây rò rỉ nước.

Tổng kết

Cừ Larsen là giải pháp giữ đất, ngăn nước hiệu quả trong thi công hố móng sâu, công trình ven biển và công trình ngầm. Với đặc tính tái sử dụng cao, thi công nhanh chóng và độ an toàn tốt, cừ Larsen đang ngày càng được ưa chuộng trong xây dựng hiện đại. Việc lựa chọn đơn vị cung cấp uy tín như Thép Hùng Phát sẽ giúp đảm bảo tiến độ và chất lượng công trình, đồng thời tối ưu chi phí cho nhà thầu.

Nếu bạn đang có nhu cầu mua hoặc thuê cừ Larsen cho dự án, đừng ngần ngại liên hệ Thép Hùng Phát để được tư vấn và báo giá chi tiết theo yêu cầu thực tế.
