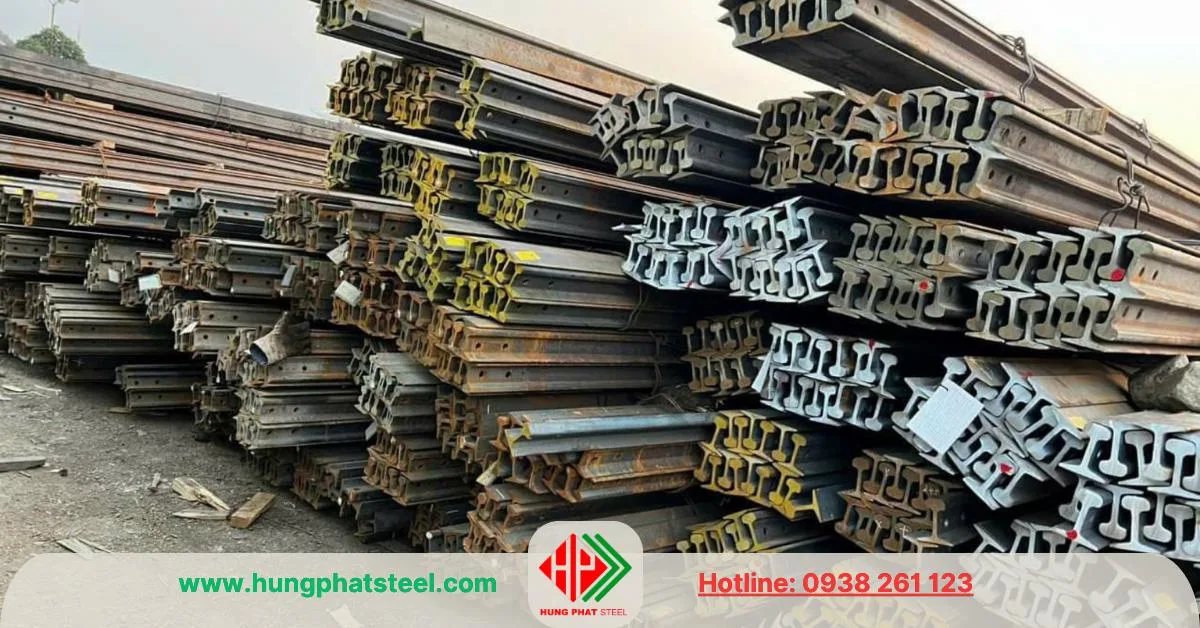

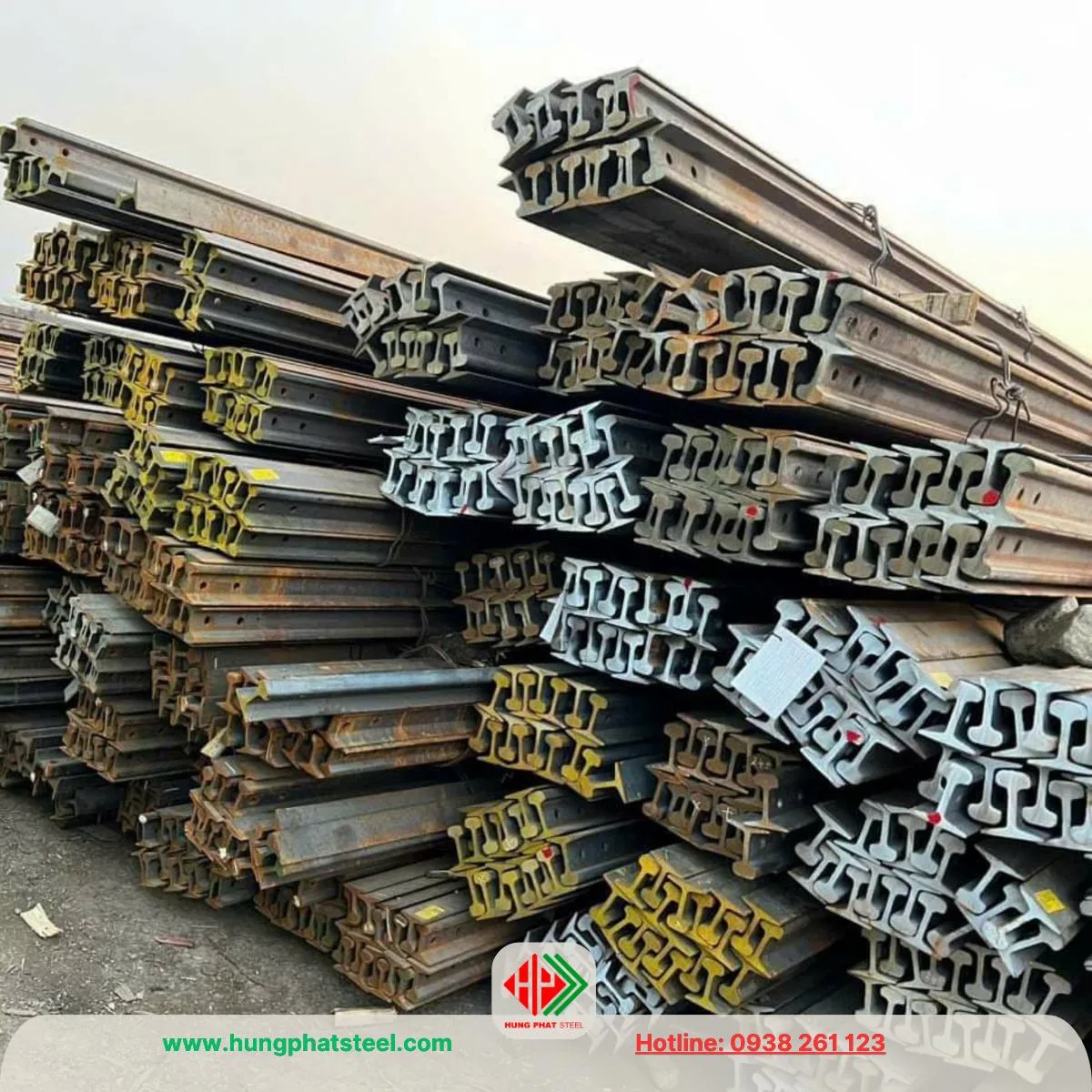

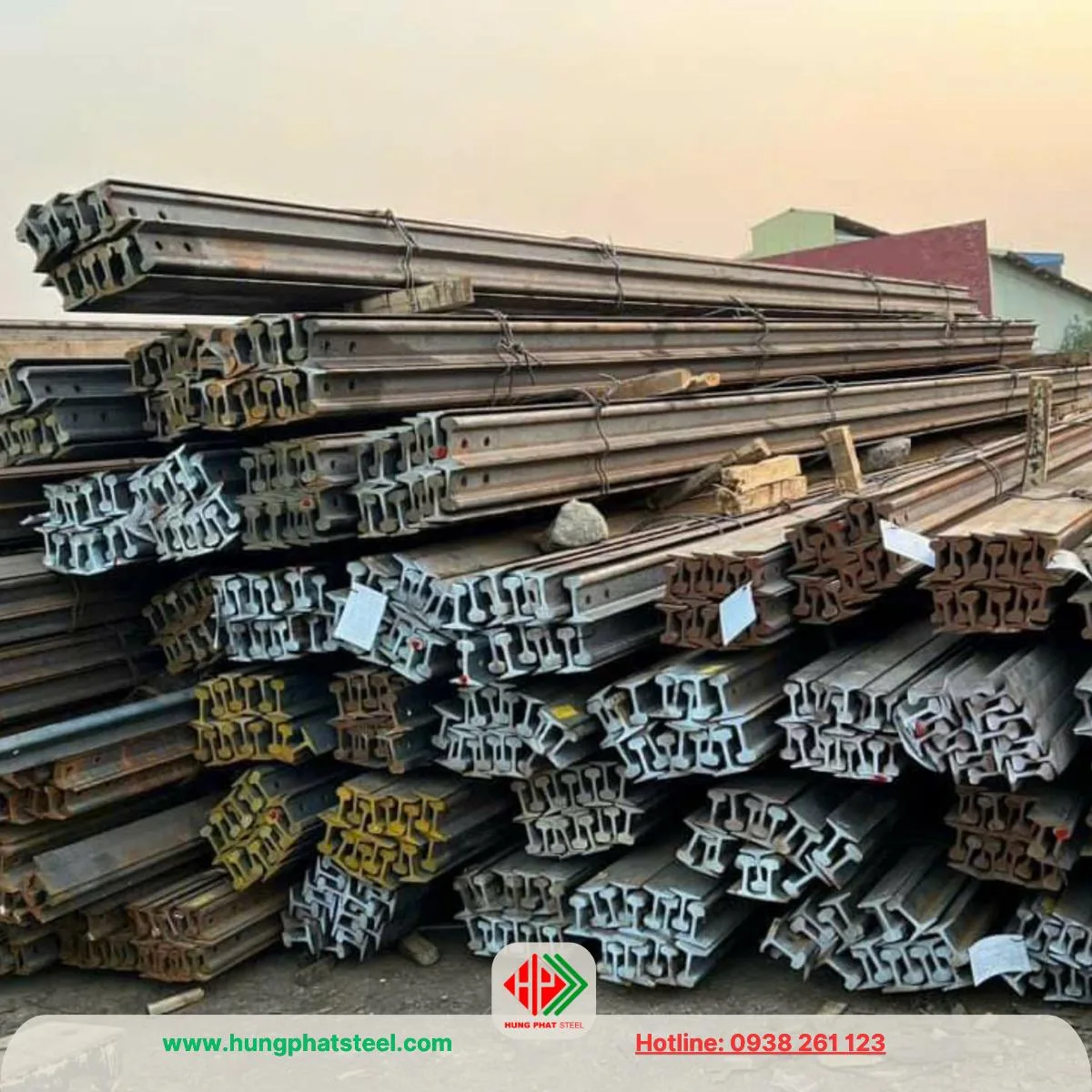

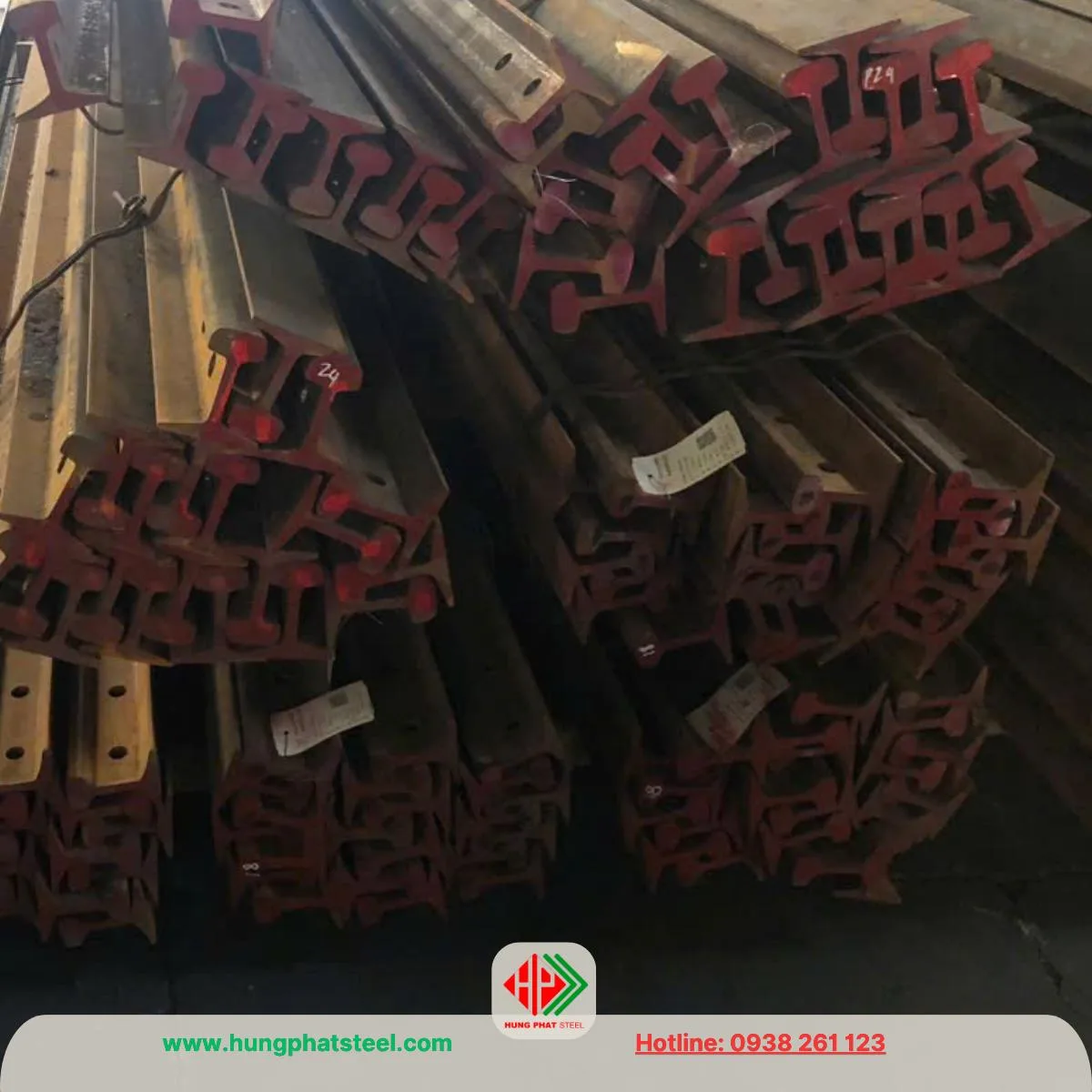

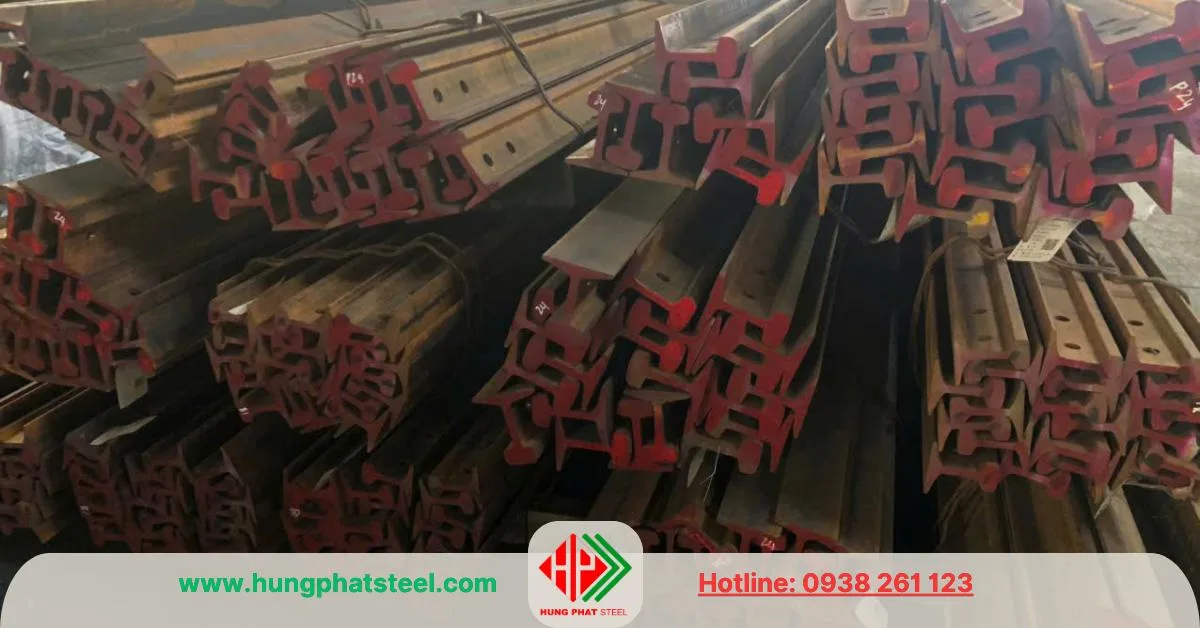

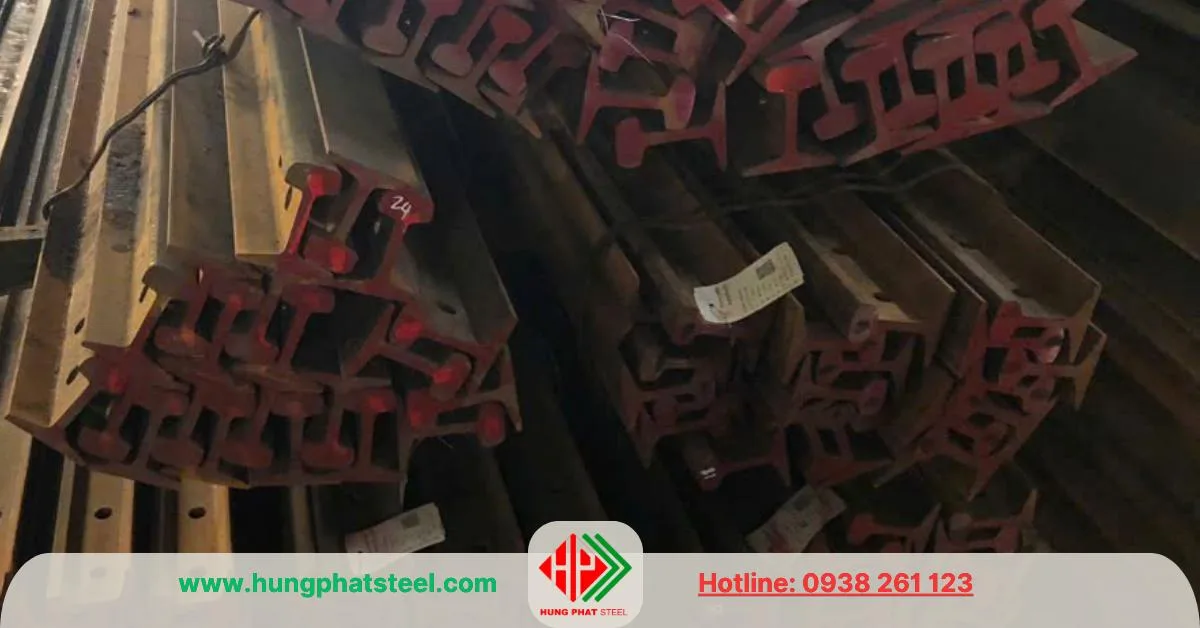

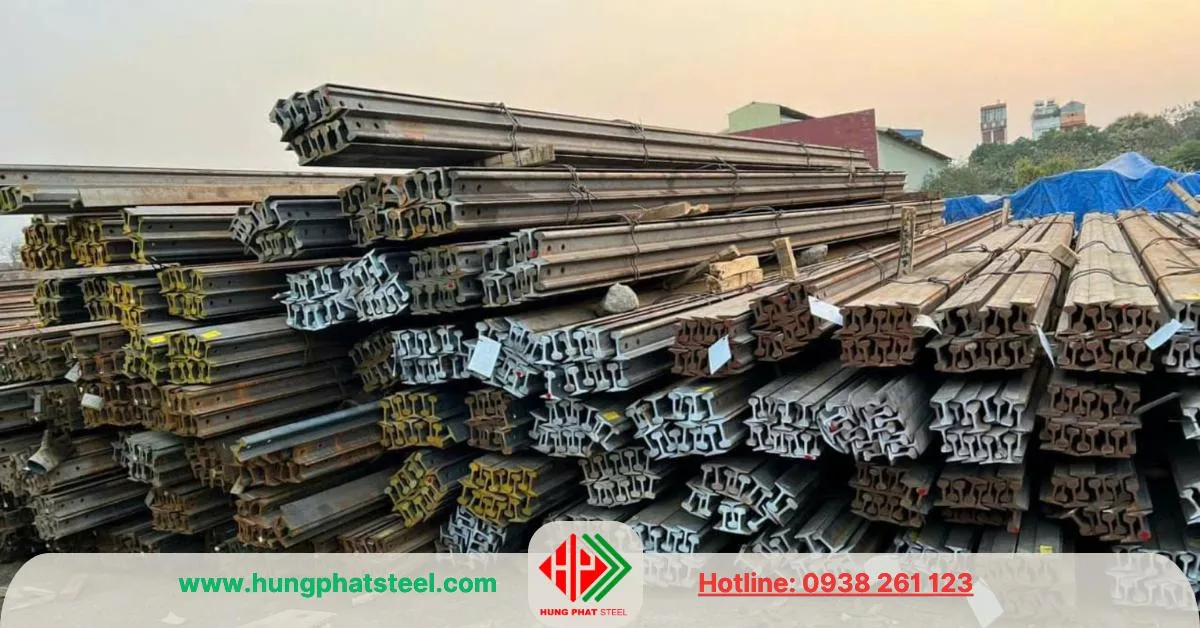

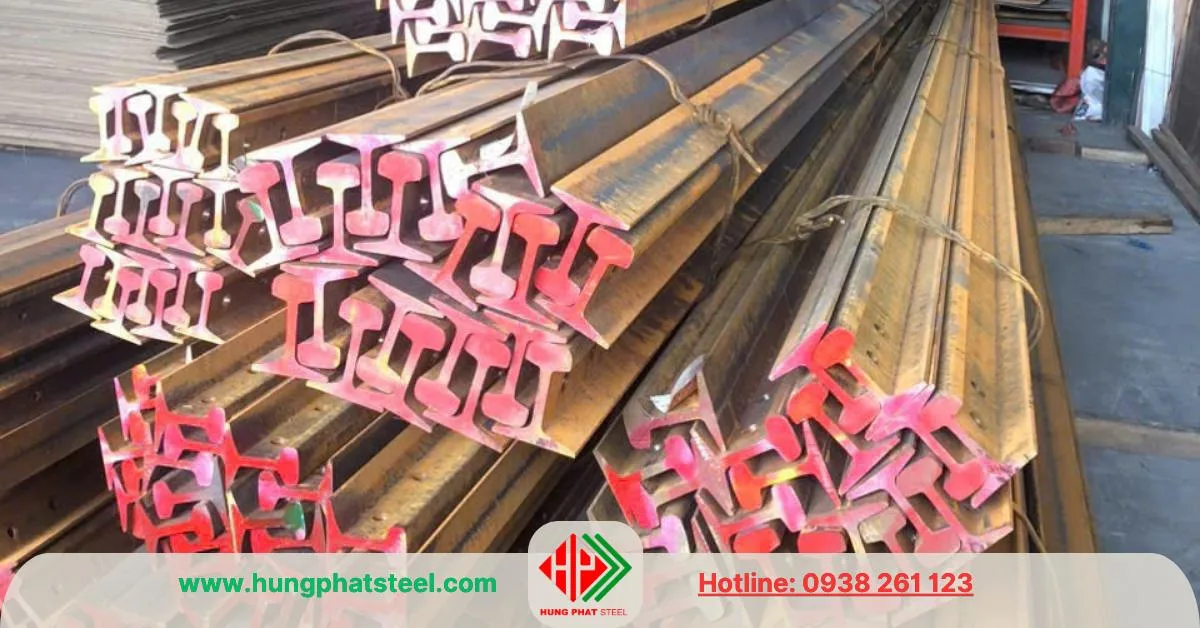

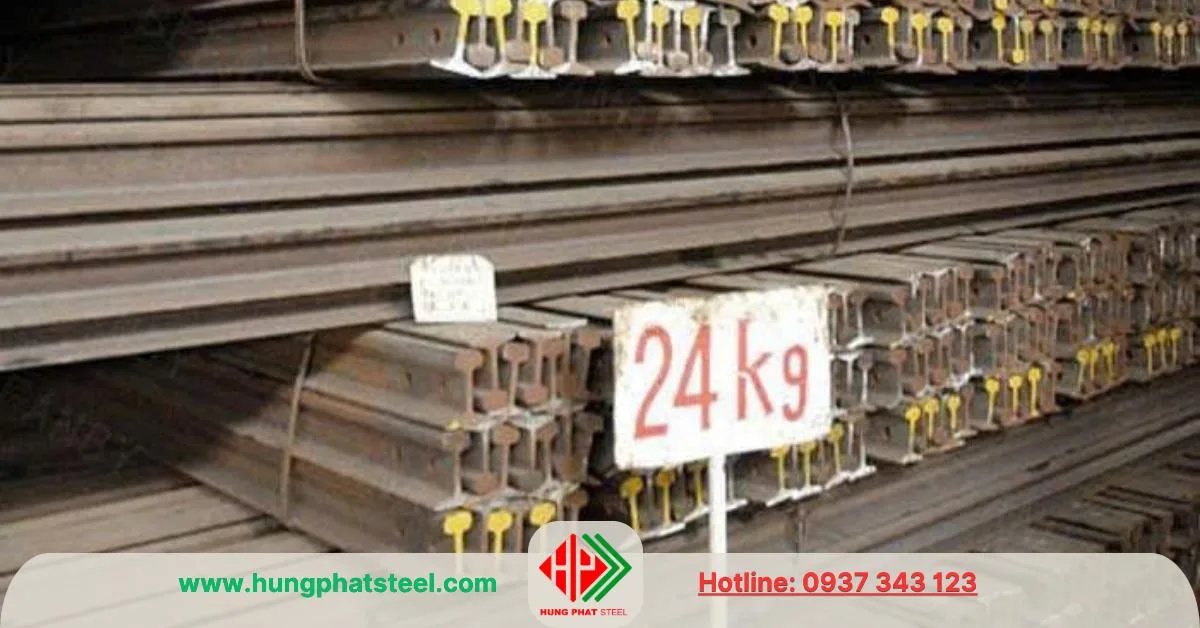

Thép Ray P24

Thép ray P24 hàng nhập khẩu và phân phối chất lượng được đảm bảo tại Thép Hùng Phát.

Trong các hệ thống đường sắt, đường ray là một trong những thành phần không thể thiếu, đóng vai trò dẫn hướng và chịu tải cho các phương tiện giao thông đường sắt.

Trong số nhiều loại ray thép được sản xuất và ứng dụng hiện nay, thép ray P24 là một trong những loại phổ biến trong các công trình quy mô nhỏ đến vừa.

Mục lục

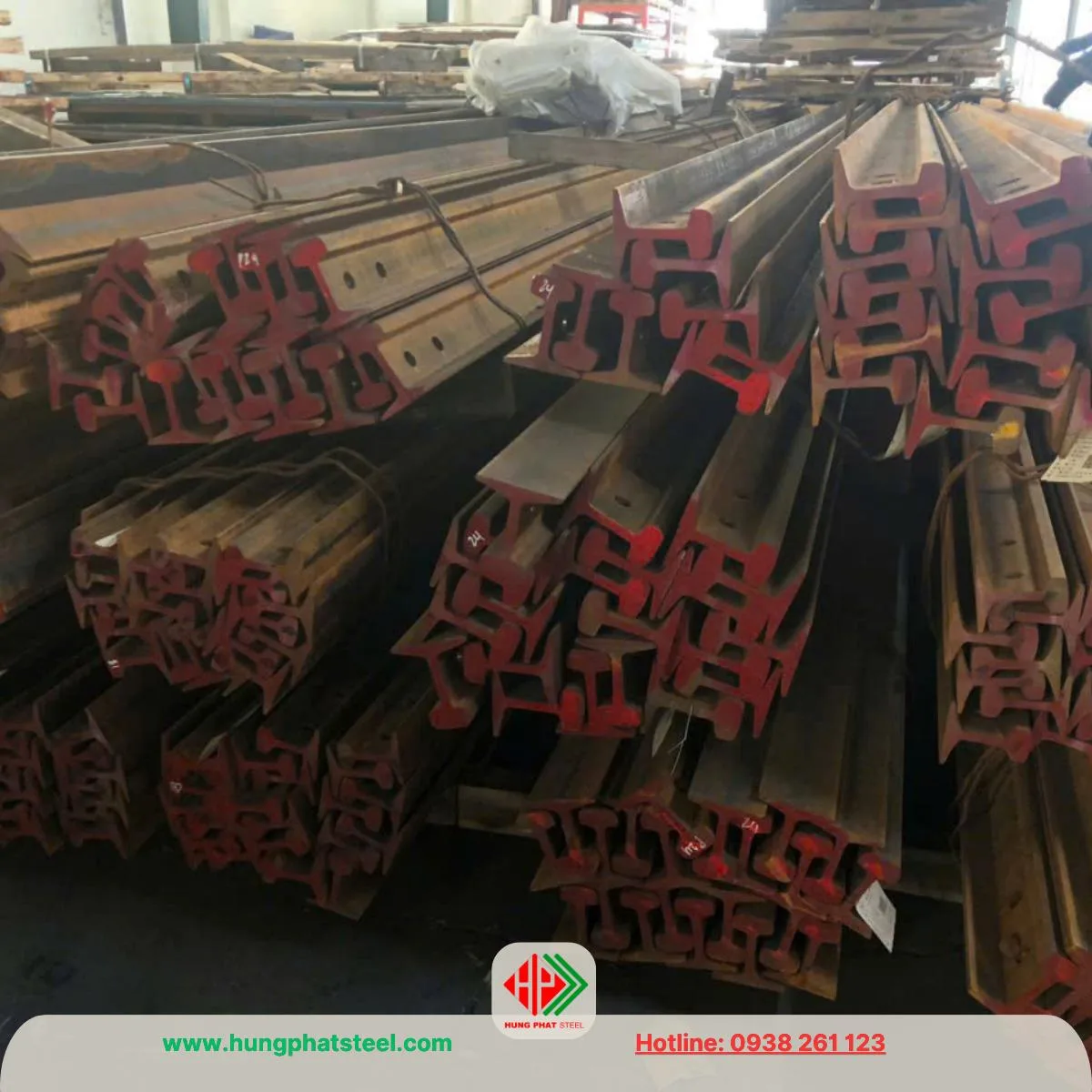

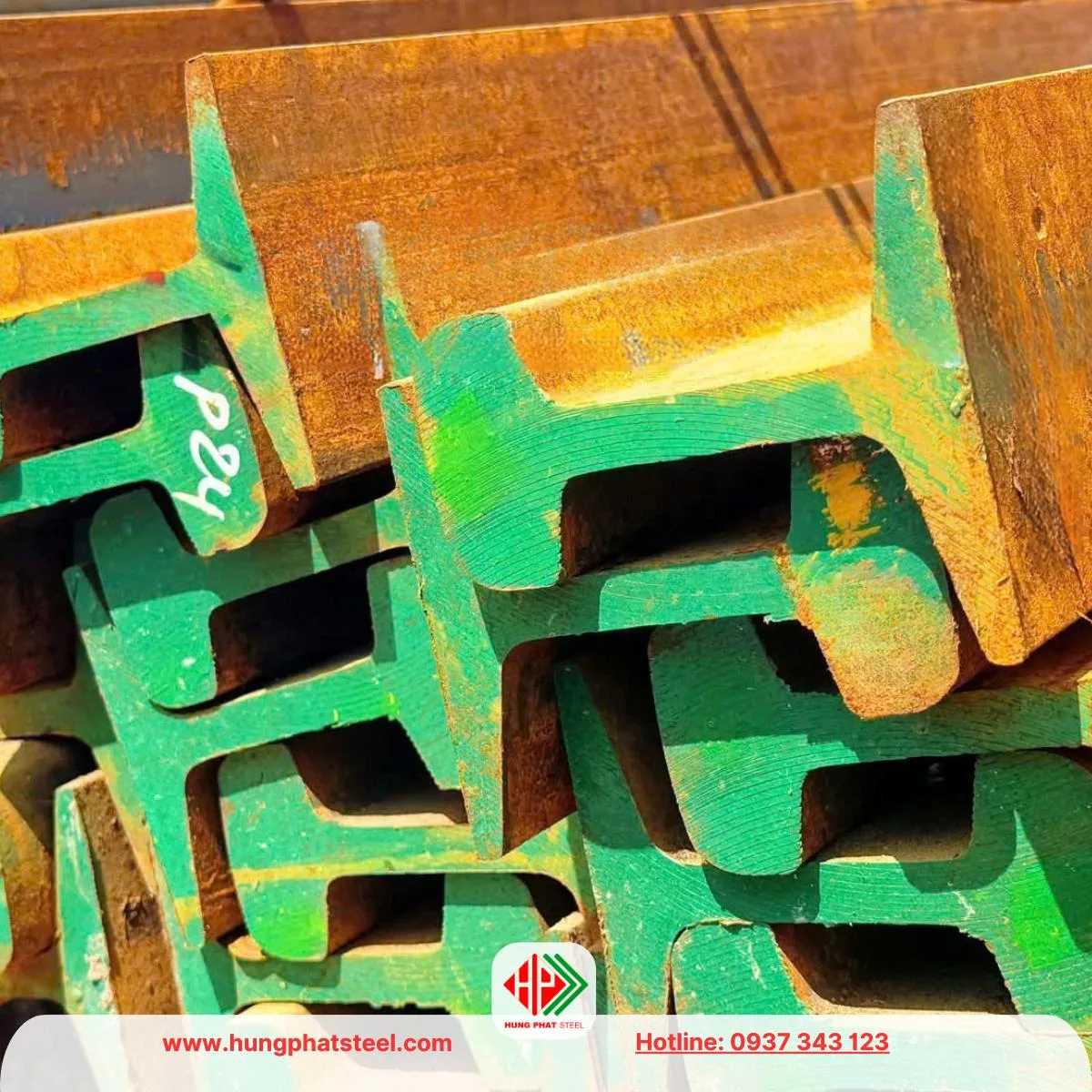

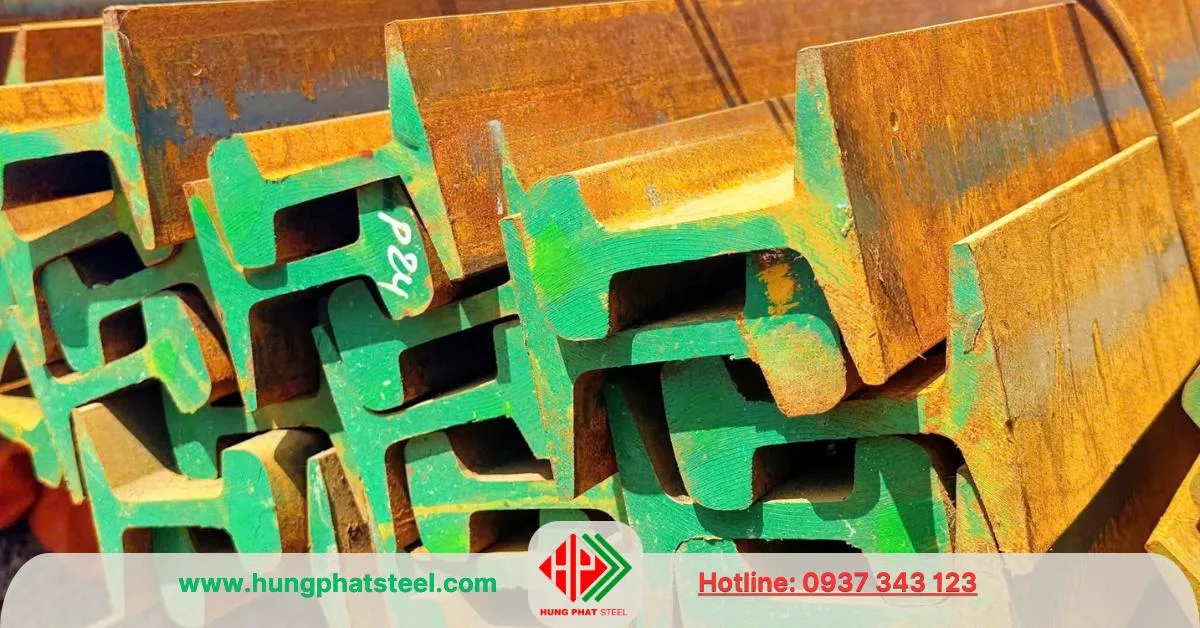

Thép ray P24 là gì?

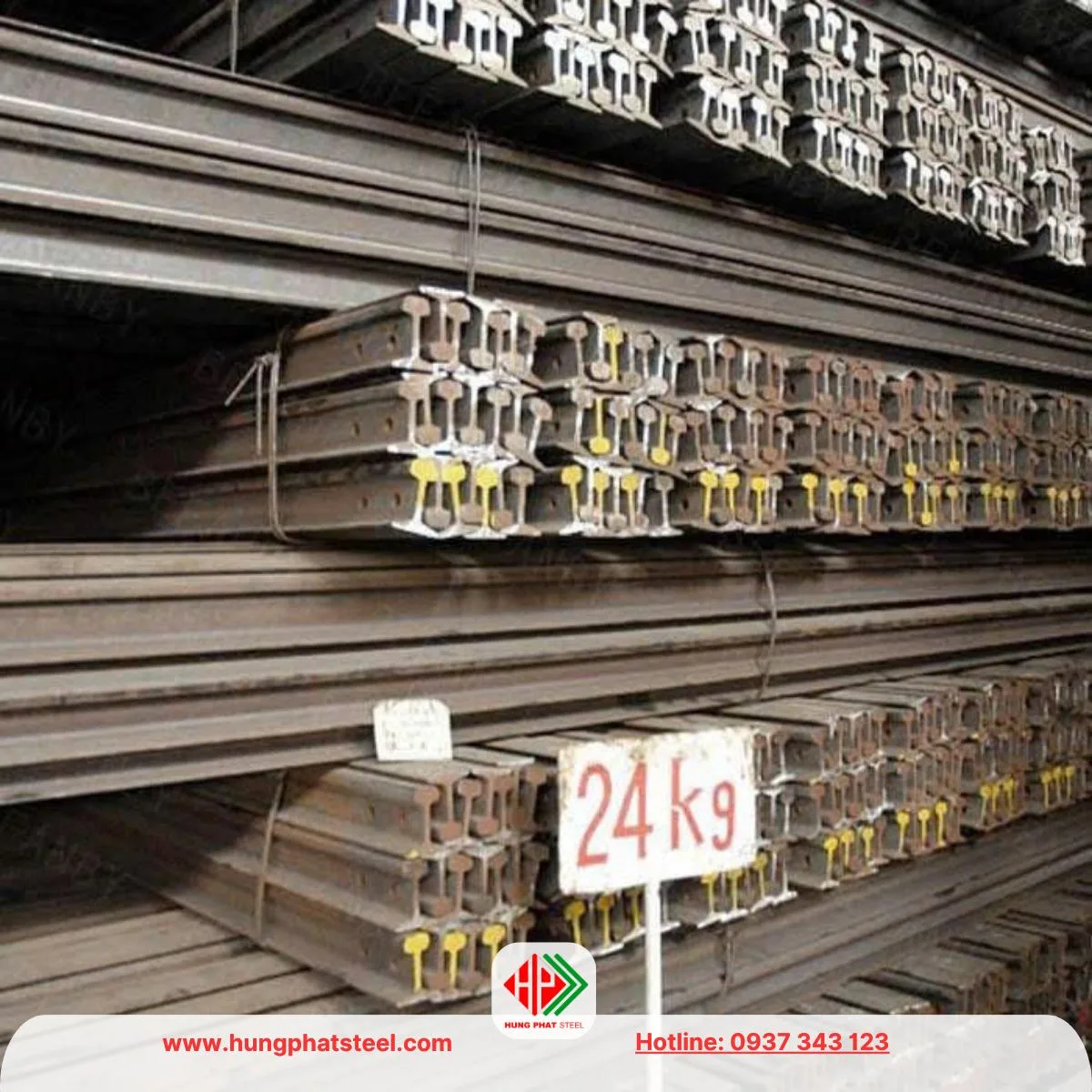

Thép ray P24 là loại đường ray thép có trọng lượng danh định là 24.07kg/m (tương đương với chữ “P” là viết tắt của “Pounds per meter”), được sản xuất theo tiêu chuẩn quốc tế và sử dụng phổ biến cho các loại đường sắt nhẹ, đường ray trong công nghiệp, xe goòng, ray vận chuyển trong mỏ hoặc nhà máy.

Đây là loại ray nằm trong nhóm ray nhẹ, phù hợp với hệ thống đường sắt không yêu cầu tải trọng lớn như tàu điện nhẹ, hệ thống băng chuyền hay hệ thống goòng kéo hàng.

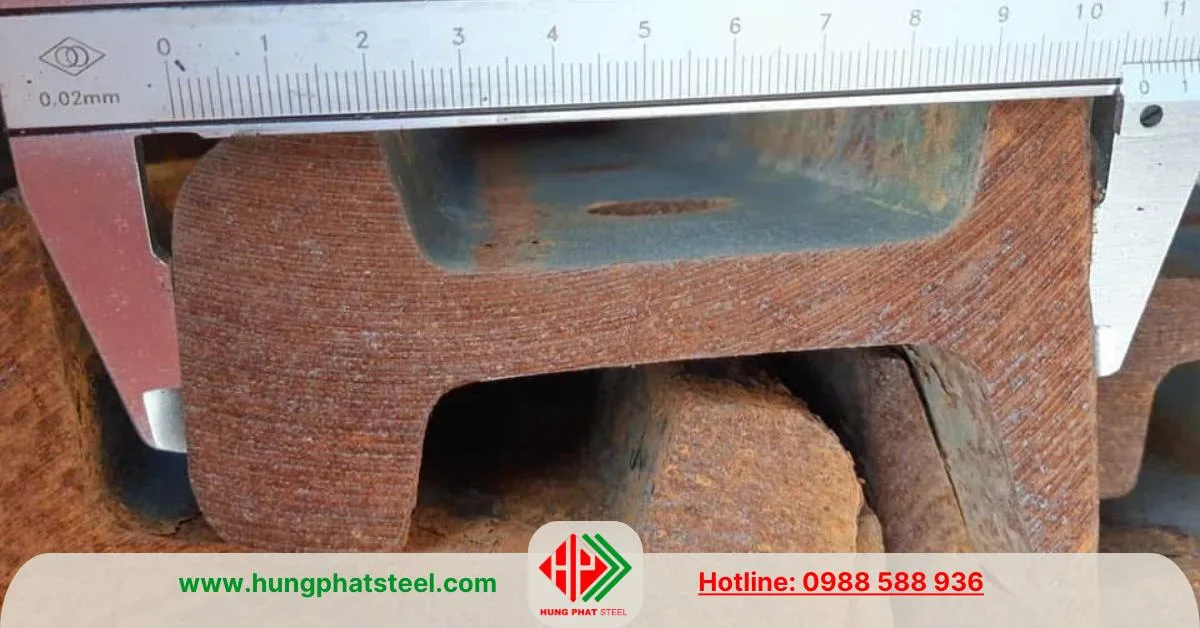

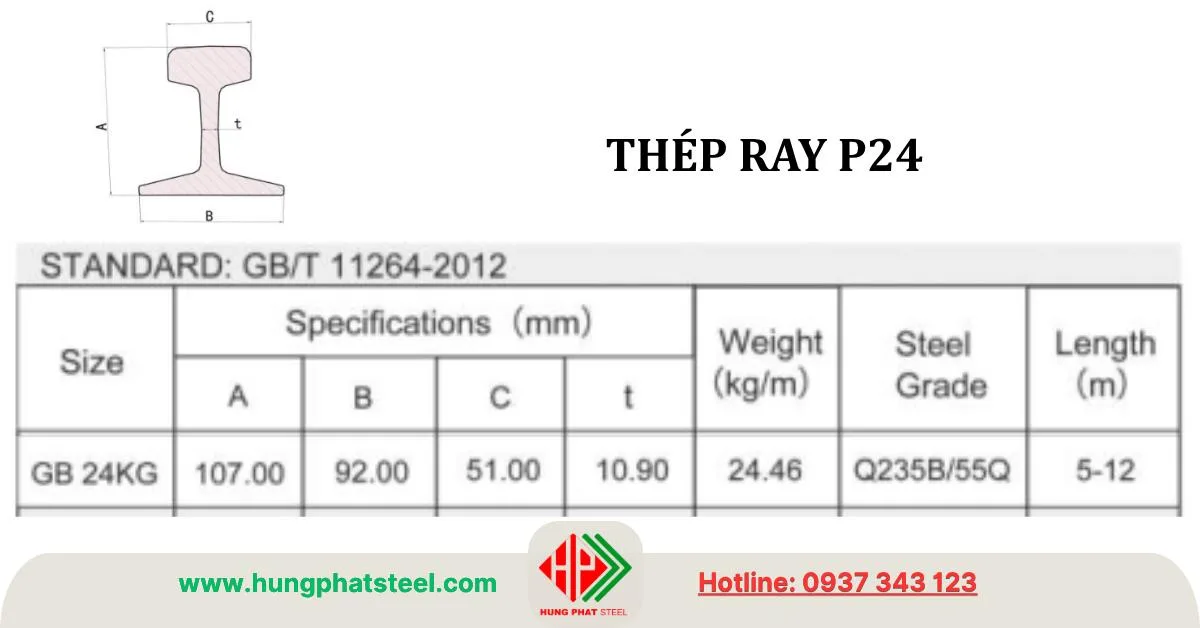

Thông số kỹ thuật tiêu chuẩn của thép ray P24

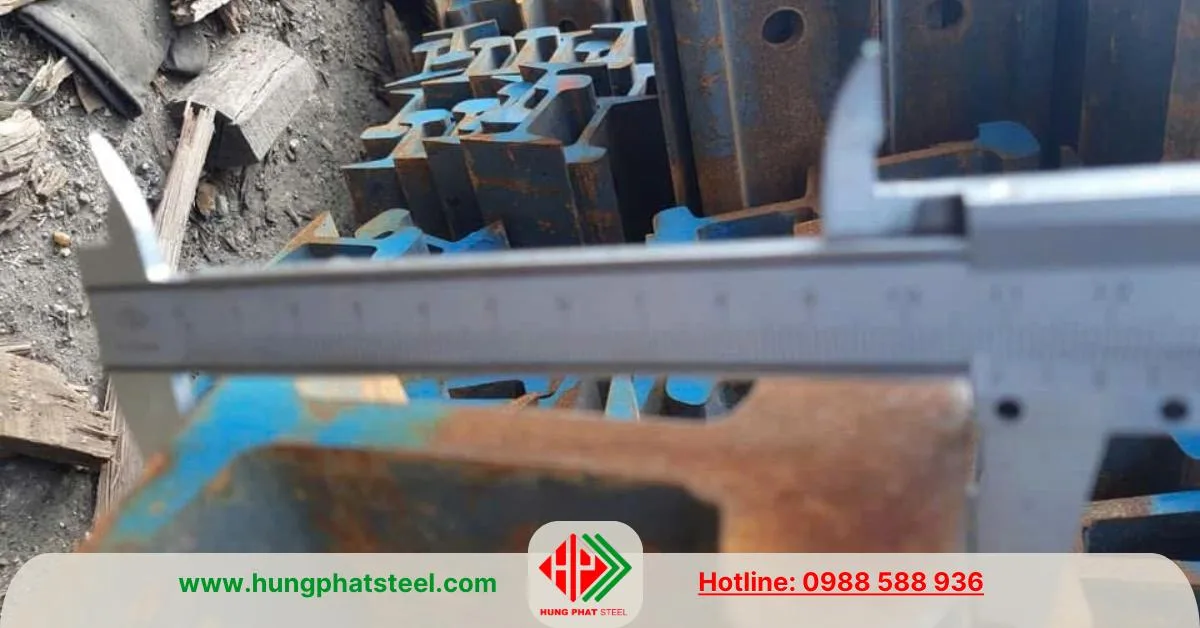

Để lựa chọn và thiết kế phù hợp, việc nắm rõ thông số kỹ thuật của thép ray P24 là rất quan trọng. Dưới đây là bảng thông số tiêu chuẩn:

Thuộc tính kỹ thuật	Giá trị điển hình
Tên sản phẩm	Thép ray P24
Trọng lượng danh định	24.07 kg/m

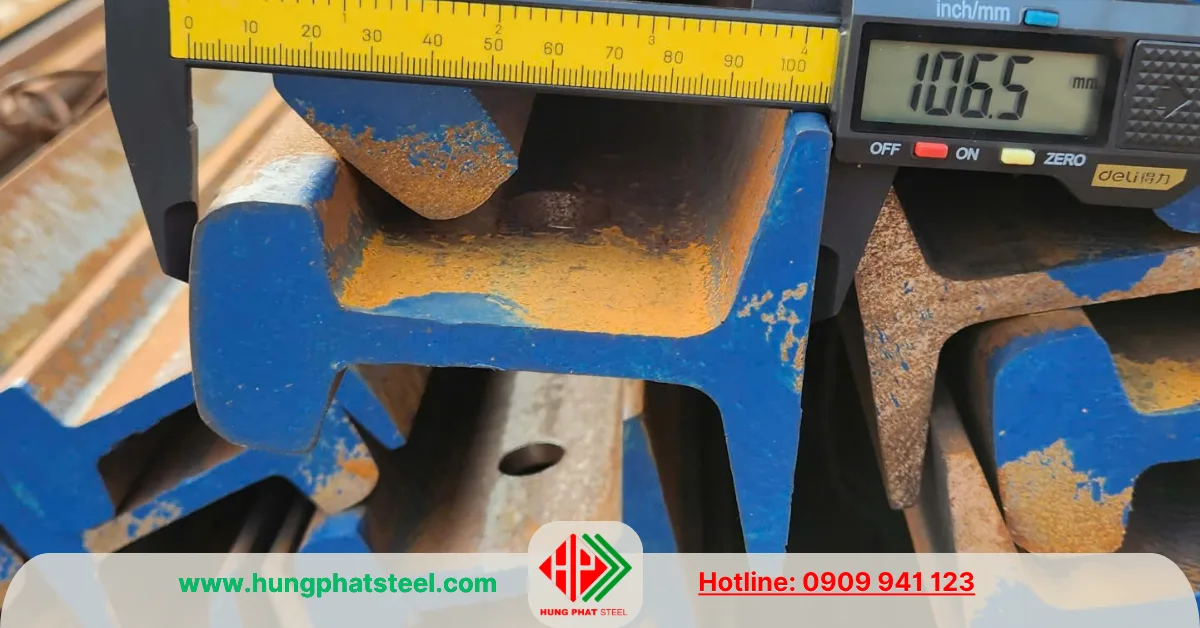

Chiều cao (H)	107 mm
Chiều rộng đáy ray (B)	92 mm
Chiều rộng đầu ray (b)	50 mm
Chiều dày thân ray (d)	11.2 mm
Chiều dài thanh chuẩn	6m / 9m / 12m (tuỳ đơn hàng)
Tiêu chuẩn sản xuất	GB11264-89, BS, JIS, DIN, ASTM
Mác thép phổ biến	55Q, 50Mn, U71Mn, UIC60
Độ cứng bề mặt	260–300 HB
Khả năng chịu tải động	Vừa
Màu sắc bề mặt	Xám đen

Lưu ý: Tùy theo nhà sản xuất hoặc yêu cầu đơn hàng mà có thể điều chỉnh về độ dài, vật liệu hoặc mác thép cho phù hợp với mục đích sử dụng.

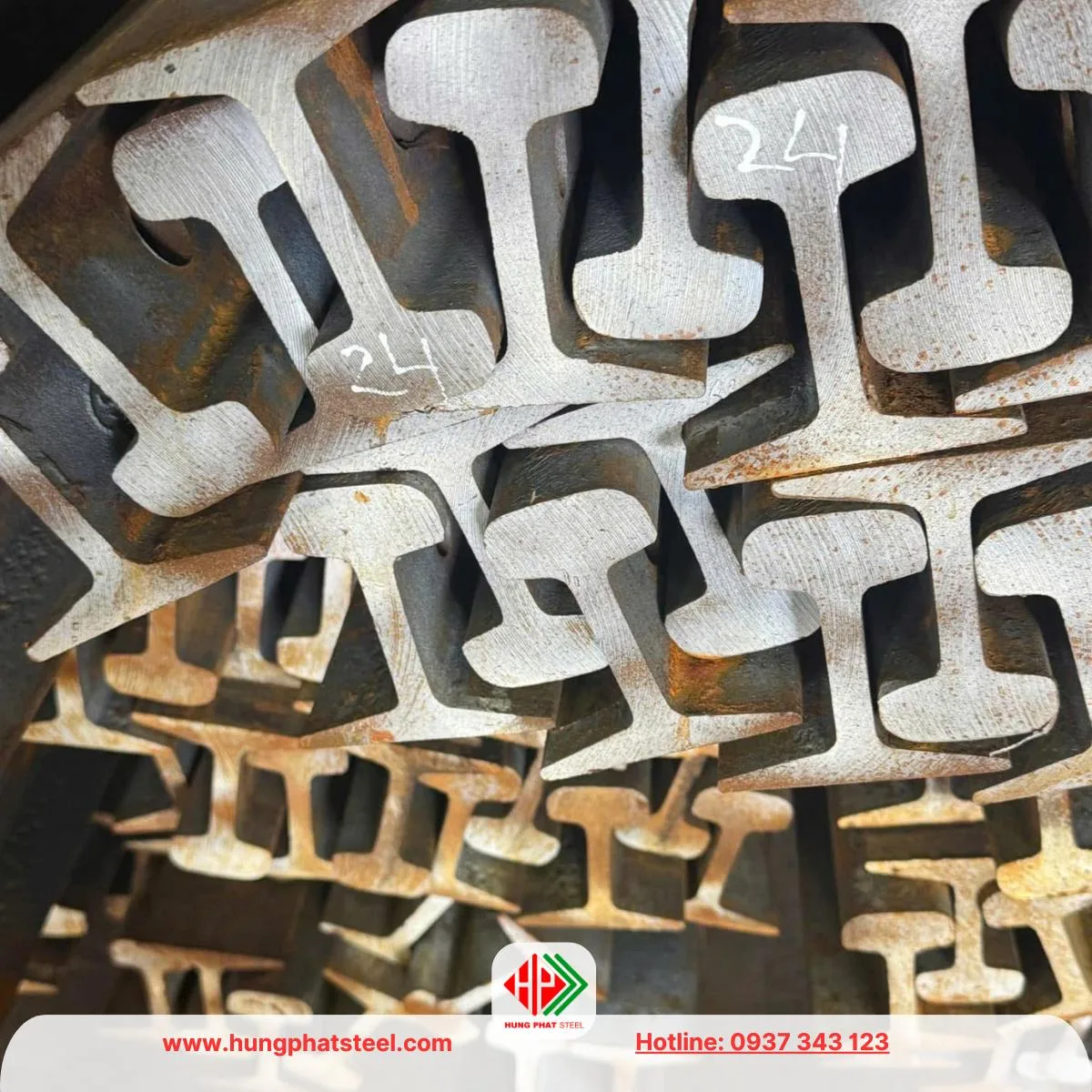

Cấu tạo hình học và thiết kế của ray P24

Ray thép P24 có thiết kế dạng chữ I, bao gồm ba phần chính:

Đầu ray (head): Đây là phần tiếp xúc trực tiếp với bánh xe, thường được gia cố và làm cứng bề mặt để tăng độ bền mài mòn.
Thân ray (web): Kết nối giữa đầu ray và đế ray, có chức năng chịu lực nén và truyền lực xuống phần đáy.
Đế ray (base): Phần đáy dùng để cố định ray với tà vẹt hoặc nền đường ray, đảm bảo sự ổn định trong quá trình vận hành.

Cấu trúc hình học này giúp phân bố tải trọng đều và tăng khả năng chịu lực cho toàn bộ hệ thống.

Giá thép ray P24 trên thị trường

Giá ray P24 dao động tùy thuộc vào các yếu tố:

Chiều dài thanh: 6m, 9m hay 12m.
Mác thép: 55Q rẻ hơn so với 50Mn hoặc U71Mn.
Tiêu chuẩn sản xuất: Hàng Trung Quốc, Nhật Bản, Châu Âu…
Số lượng đặt mua: Số lượng lớn thường được chiết khấu.

Tính đến thời điểm này, giá thép ray P24 dao động từ 19.000 – 24.000 VNĐ/kg (tương đương 114.000 – 145.000 VNĐ/mét), chưa bao gồm thuế và vận chuyển. Một thanh ray dài 6m có thể có giá từ 700.000 – 900.000 VNĐ.

Thép ray P24 là loại đường ray nhẹ có tính ứng dụng cao trong các ngành công nghiệp, xây dựng và giao thông nội bộ. Nhờ vào trọng lượng vừa phải, giá cả hợp lý và khả năng tùy biến cao, ray P24 luôn là lựa chọn ưu tiên cho các dự án không yêu cầu tải trọng quá lớn. Việc nắm rõ thông số, đặc điểm và ứng dụng sẽ giúp các kỹ sư, nhà thầu tối ưu hiệu quả đầu tư và vận hành.

Ngoài ra chúng tôi còn có:

Ray P22

Ray P18

Ray các loại

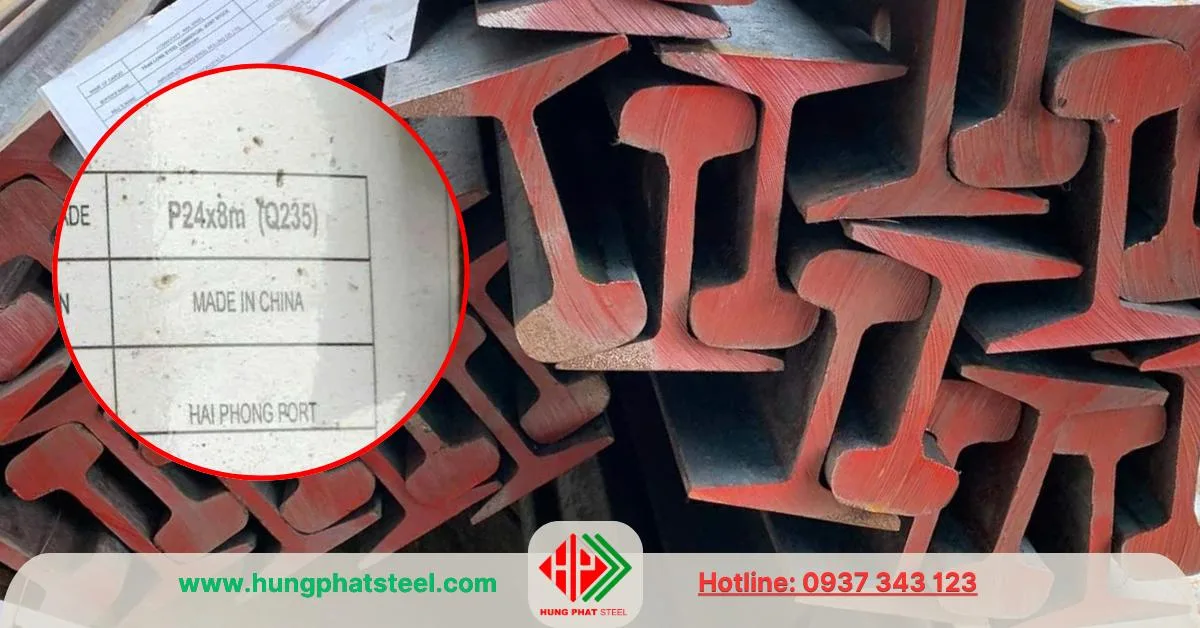

Mác thép sử dụng cho ray P24

Các mác thép phổ biến sử dụng để sản xuất ray P24 bao gồm:

55Q: Thép carbon trung bình, phù hợp cho các ứng dụng tiêu chuẩn.
50Mn: Thép mangan, tăng khả năng chống mài mòn và chịu lực cao hơn.
U71Mn: Mác thép chuyên dùng cho ngành đường sắt, có độ bền kéo và độ dai va đập tốt.
UIC60 hoặc tương đương: Thường áp dụng trong các hệ thống có yêu cầu cao về kỹ thuật, độ mài mòn, và an toàn.

Tùy theo nhu cầu công trình và ngân sách, đơn vị thi công có thể lựa chọn mác thép phù hợp.

Đặc điểm nổi bật của thép ray P24

So với nhiều loại thép ray khác, ray P24 có những ưu điểm nổi bật sau:

1. Trọng lượng vừa phải:

Với khối lượng 24.07kg/m, ray P24 không quá nặng, dễ dàng lắp đặt và bảo trì hơn so với các loại ray lớn như P38, P50.

2. Giá thành hợp lý:

Do khối lượng nhẹ và cấu trúc không quá phức tạp, giá thành của ray P24 thường rẻ hơn, phù hợp cho các dự án công nghiệp quy mô vừa và nhỏ.

3. Tính linh hoạt cao:

Ray P24 có thể dùng cho nhiều mục đích khác nhau như: goòng công nghiệp, hệ thống ray cẩu, đường ray nội bộ trong mỏ, nhà máy, hoặc các tuyến tàu nhẹ.

4. Khả năng chống ăn mòn tốt:

Khi kết hợp với các phương pháp mạ kẽm hoặc sơn chống gỉ, ray P24 có thể vận hành tốt trong nhiều điều kiện môi trường khắc nghiệt.

5. Tương thích nhiều phụ kiện:

Ray P24 dễ dàng kết nối với các phụ kiện thông dụng như kẹp ray, bulong, bản mã liên kết, tà vẹt bê tông hoặc gỗ.

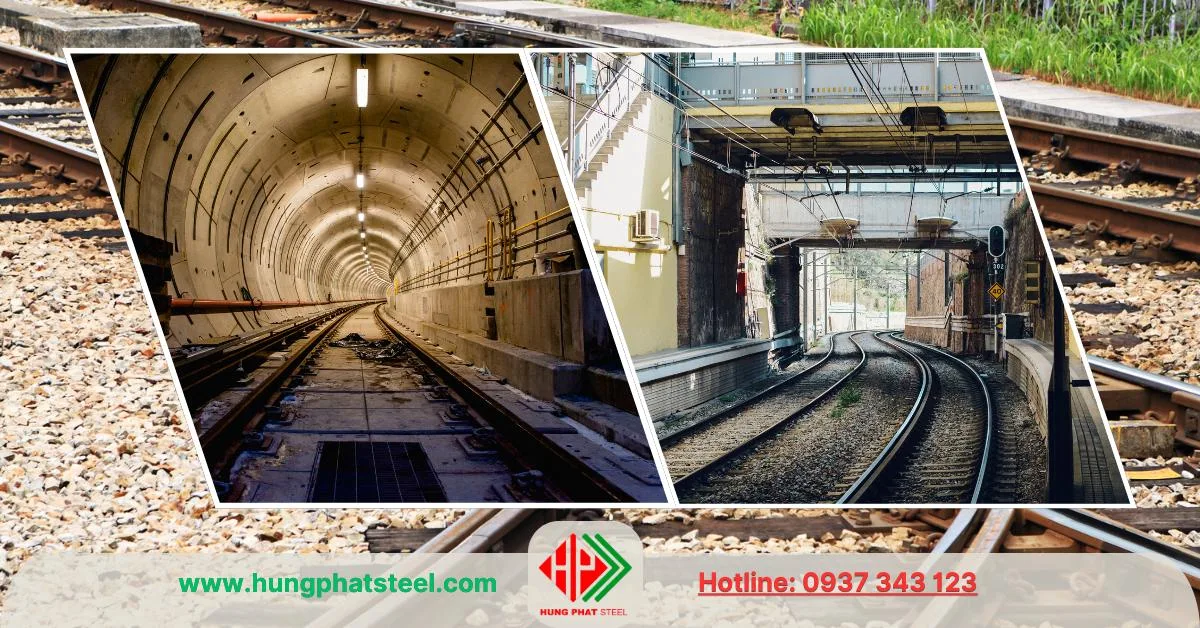

Ứng dụng của thép ray P24 trong thực tế

1. Trong ngành khai khoáng và mỏ:

Ray P24 được sử dụng làm đường ray dẫn cho xe goòng chở quặng hoặc than trong hầm mỏ. Nhờ trọng lượng nhẹ, khả năng uốn cong theo thiết kế địa hình, ray P24 trở thành lựa chọn tối ưu trong môi trường có không gian hạn chế.

2. Trong ngành sản xuất và công nghiệp nặng:

Nhiều nhà máy lắp đặt hệ thống ray P24 để dẫn hướng cho xe nâng hàng, hệ thống băng chuyền có bánh xe hoặc xe goòng chở nguyên vật liệu trong nội bộ nhà máy.

3. Trong ngành xây dựng:

Ray P24 còn được dùng cho các hệ ray trong công trình xây dựng quy mô lớn như nhà máy xi măng, kho cảng, xưởng cơ khí… đặc biệt là hệ thống đường ray cho cần trục (cẩu trục ray) hoạt động.

4. Trong lĩnh vực giao thông đô thị:

Một số tuyến tàu điện nhẹ, tàu du lịch nội khu trong các khu du lịch hoặc khu công nghiệp lựa chọn ray P24 vì sự tiết kiệm chi phí và hiệu quả sử dụng cho những đoạn đường ngắn.

5. Trong các khu vui chơi, công viên:

Ray P24 cũng được tận dụng để xây dựng các tuyến ray tàu lửa mini, tàu lượn hoặc tàu điện trẻ em, nhờ cấu trúc nhỏ gọn, dễ uốn cong và thi công đơn giản.

Các tỷ lệ và tính chất của mác thép

Dưới đây là tổng hợp đầy đủ về thành phần hóa học, cơ tính (tính chất cơ học) và tiêu chuẩn sản xuất của thép ray P24, được sử dụng phổ biến trong ngành đường sắt nhẹ, goòng công nghiệp, ray cẩu…

1. Thành phần hóa học (Chemical Composition)

Thép ray P24 thường được sản xuất từ các mác thép như 55Q, 50Mn, U71Mn. Dưới đây là bảng so sánh thành phần hóa học:

Mác thép	C (%)	Mn (%)	Si (%)	S (%)	P (%)	Ghi chú
55Q	0.50–0.60	0.60–1.05	≤ 0.30	≤ 0.045	≤ 0.045	Thép carbon thông dụng
50Mn	0.48–0.56	0.70–1.00	≤ 0.30	≤ 0.040	≤ 0.040	Chống mài mòn tốt hơn
U71Mn	0.60–0.80	1.10–1.50	≤ 0.50	≤ 0.030	≤ 0.030	Mác thép chuyên dụng cho ray

Chú thích nhanh:

C (Carbon): Tăng độ cứng và khả năng chịu lực.
Mn (Mangan): Tăng độ dai, giảm rạn nứt và mài mòn.
S, P: Là tạp chất, nên giữ mức càng thấp càng tốt.

2. Tính chất cơ học (Mechanical Properties)

Mác thép	Giới hạn chảy (MPa)	Độ bền kéo (MPa)	Độ giãn dài (%)	Độ cứng Brinell (HB)
55Q	≥ 345	≥ 690	≥ 10	230 – 270
50Mn	≥ 490	≥ 735	≥ 9	240 – 280
U71Mn	≥ 785	≥ 880	≥ 7	260 – 300

Chú giải:

Giới hạn chảy: Khả năng chịu lực trước khi biến dạng vĩnh viễn.
Độ bền kéo: Mức lực kéo lớn nhất trước khi thép bị đứt.
Độ giãn dài: Biểu thị độ dẻo.
Độ cứng HB: Chỉ số đo khả năng chống mài mòn của thép ray.

3. Tiêu chuẩn sản xuất thép ray P24

Thép ray P24 được sản xuất theo nhiều tiêu chuẩn kỹ thuật quốc tế và quốc gia, bao gồm:

Tiêu chuẩn	Quốc gia / tổ chức ban hành	Ghi chú
GB 11264-89	Trung Quốc	Tiêu chuẩn phổ biến cho ray nhẹ
JIS E1101	Nhật Bản	Tiêu chuẩn ray thép công nghiệp nhẹ
BS 11	Anh	British Standard cho ray đường sắt
DIN 5901	Đức	Ray công nghiệp theo chuẩn DIN
ASTM A759	Hoa Kỳ	Tiêu chuẩn Mỹ về ray thép carbon

Ngoài ra, tùy theo yêu cầu khách hàng hoặc dự án, các nhà sản xuất có thể áp dụng các biến thể tiêu chuẩn khác hoặc nội địa hóa phù hợp.

Quy trình sản xuất thép ray P24

Quy trình sản xuất ray P24 cơ bản bao gồm các bước sau:

Lựa chọn nguyên liệu: Thép được lựa chọn đúng mác (thường là thép carbon hoặc thép hợp kim mangan).
Luyện kim: Nung chảy thép ở nhiệt độ cao để đạt yêu cầu về thành phần hóa học.
Đúc phôi: Tạo phôi thanh dạng dài.
Cán nóng định hình: Phôi thép được cán tạo hình theo tiết diện tiêu chuẩn P24.
Làm nguội và xử lý nhiệt: Giúp tăng độ bền và khả năng chống mài mòn.
Kiểm tra chất lượng: Đo đạc kích thước, kiểm tra độ cứng, độ bền kéo, độ đồng nhất.
Cắt theo chiều dài yêu cầu: 6m, 9m hoặc 12m.
Đóng gói và vận chuyển.

Lưu ý khi lựa chọn và lắp đặt ray P24

Để đảm bảo hệ thống đường ray hoạt động hiệu quả, cần lưu ý những điều sau:

Lựa chọn đúng mác thép: Tùy theo môi trường làm việc, nên chọn mác thép phù hợp. Ví dụ: môi trường ăn mòn thì cần dùng thép có thành phần hợp kim chống gỉ cao.
Kiểm tra bề mặt ray: Không sử dụng ray bị nứt, cong vênh hoặc có khuyết tật nghiêm trọng.
Đảm bảo nền móng vững chắc: Ray chỉ hoạt động ổn định khi được cố định chắc chắn lên tà vẹt và nền đường.
Thường xuyên bảo trì: Ray cần được tra dầu, vệ sinh, kiểm tra mối nối để tránh sự cố khi vận hành.
Sử dụng phụ kiện chính hãng: Tránh tình trạng sai kích thước, dẫn đến gãy, lỏng ray khi hoạt động.

Đơn vị cung cấp thép ray P24 uy tín

Việc lựa chọn nhà cung cấp uy tín sẽ đảm bảo chất lượng và hiệu quả thi công. Một số tiêu chí lựa chọn nhà cung ứng bao gồm:

Có giấy tờ xuất xứ (CO, CQ)
Có kinh nghiệm cung ứng ray công nghiệp
Có thể gia công cắt lỗ, mối nối, phụ kiện đi kèm
Có năng lực vận chuyển toàn quốc

Thép Hùng Phát là một trong những đơn vị chuyên cung cấp thép ray P24 chất lượng cao, hàng có sẵn đủ size, hỗ trợ giao hàng nhanh toàn quốc và kèm đầy đủ chứng nhận. Ngoài ra, đơn vị còn cung cấp đầy đủ phụ kiện đi kèm như: tà vẹt, bulong kẹp ray, bản mã, kẹp chèn…

Liên hệ ngay:

CÔNG TY CỔ PHẦN THÉP HÙNG PHÁT

Phòng Kinh Doanh:

Ms. Trâm – 0938 437 123
Ms. Mừng – 0938 261 123
Ms. Ly – 0909 938 123
Ms. Nha – 0937 343 123

Tư Vấn Khách Hàng:

Hotline 1: 0971 887 888
Hotline 2: 0971 960 496

Trụ sở : H62 Khu Dân Cư Thới An, Đường Lê Thị Riêng, P.Thới An, Q12, TPHCM

Kho hàng: số 1769 QL1A, P.Tân Thới Hiệp, Q12, TPHCM

CN Miền Bắc: KM số 1, đường Phan Trọng Tuệ, Thanh Trì, HN

Xem thêm quy cách và thông số các mặt hàng khác cung ứng bởi Thép Hùng Phát tại đây

Thép ống đúc nhập khẩu

Ống kẽm mạ từ D21 – D610

Ống INOX SUS 304/316/201

Ống lốc gia công theo yêu cầu

Thép ống đen, thép hộp vuông/ chữ nhật, thép hình H-U-I-V, thép tấm gân/ trơn

>>>>Xem thêm quy cách các loại phụ kiện đường ống tại đây:

Phụ kiện hàn SCH10 SCH20 SCH40 SCH80 SCH160

Phụ kiện ren mạ kẽm

Phụ kiện ren inox 304 201 316

Phụ kiện hàn ống inox 304 201 316

Mặt bích JIS DIN BS ANSI

Mặt bích gia công theo yêu cầu

Nếu bạn đang tìm kiếm nguồn cung cấp thép ray P24 đáng tin cậy, hãy liên hệ Thép Hùng Phát để được tư vấn và báo giá tốt nhất, đảm bảo tiến độ và chất lượng công trình.
