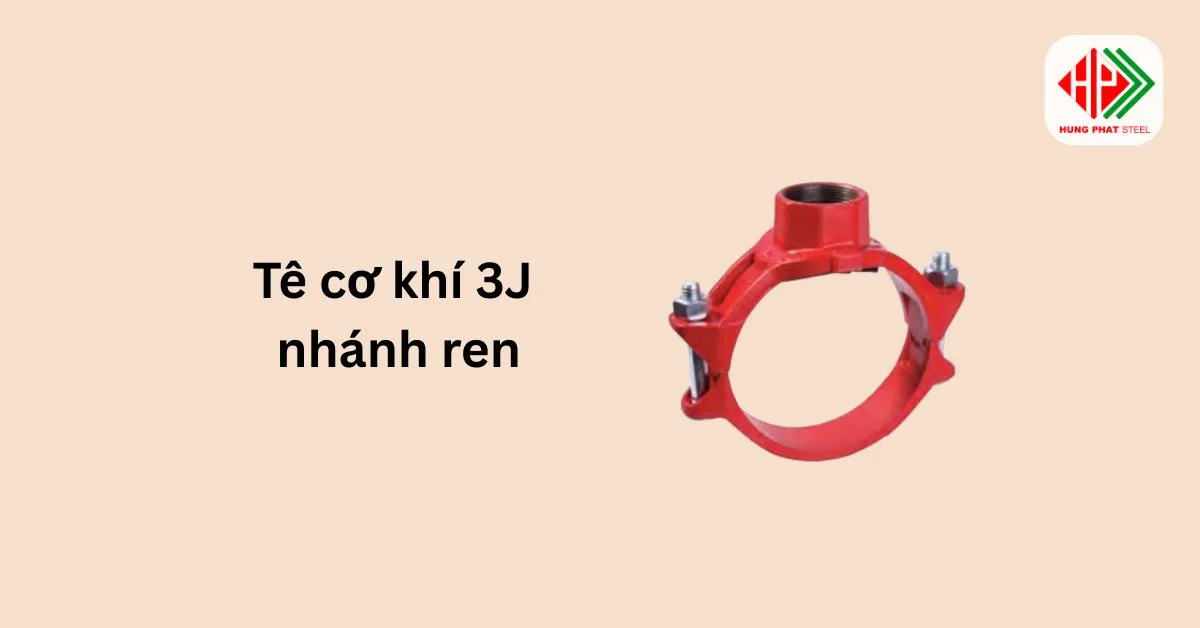

Tê cơ khí 3J nhánh ren
Thay vì sử dụng các phương án cắt nối phức tạp, nhiều công trình hiện nay ưu tiên giải pháp cơ khí để giảm rủi ro và chi phí. Tê cơ khí 3J nhánh ren giúp tối ưu quá trình lắp đặt, đồng thời tạo điểm kết nối ren thuận tiện cho các hạng mục kỹ thuật phía sau.
Thông số kỹ thuật:
- Tên sản phẩm: Tê cơ khí 3G kiểu rãnh
- Kích thước danh định (mm/in): 25X10 – 80×50 mm / 1X3/8 – 3×2 in
- Đường kính ngoài ống (mm/in): 33.7X17.2 – 88.9×60.3 mm / 1.315X0.677 – 3.500×2.375 in
- Áp suất làm việc (PSI/MPa): 300 PSI/ 2.07 MPa
- Đường kính lỗ (mm/in) +1.6,0 / +0.063,0: 23.5 – 64 mm / 0.92 – 2.5 in
- …
Mô tả
Thay vì sử dụng các phương án cắt nối phức tạp, nhiều công trình hiện nay ưu tiên giải pháp cơ khí để giảm rủi ro và chi phí. Tê cơ khí 3J nhánh ren giúp tối ưu quá trình lắp đặt, đồng thời tạo điểm kết nối ren thuận tiện cho các hạng mục kỹ thuật phía sau.
Với thiết kế lắp trực tiếp trên ống thép, sản phẩm cho phép mở nhánh nhanh mà không làm gián đoạn kết cấu tuyến ống chính. Nhờ đó, hệ thống có thể được mở rộng hoặc điều chỉnh linh hoạt, đáp ứng tốt yêu cầu kỹ thuật trong các công trình PCCC, M&E và đường ống phụ trợ.
Tê cơ khí 3J nhánh ren
Thông số kỹ thuật
- Tên sản phẩm: Tê cơ khí 3G kiểu rãnh
- Kích thước danh định (mm/in): 25X10 – 80×50 mm / 1X3/8 – 3×2 in
- Đường kính ngoài ống (mm/in): 33.7X17.2 – 88.9×60.3 mm / 1.315X0.677 – 3.500×2.375 in
- Áp suất làm việc (PSI/MPa): 300 PSI/ 2.07 MPa
- Đường kính lỗ (mm/in) +1.6,0 / +0.063,0: 23.5 – 64 mm / 0.92 – 2.5 in
- Kích thước A (mm/in): 86 – 152 mm / 3.38 – 5.98 in
- Kích thước B (mm/in): 46 – 98 mm / 1.81 – 3.86 in
- Kích thước C (mm/in): 26 – 80 mm / 1.02 – 3.15 in
- Kích thước D (mm/in): 24.5 – 56.5 mm / 0.96 – 2.22 in
- Cỡ bu lông (mm/in): 3/8×55 – 1/2×75 mm / M8X30 – M12X76 in
- Chứng nhận: UL, FM, VdS, LPCB
- Nhà cung cấp: Thép Hùng Phát
Báo giá Tê cơ khí 3J nhánh ren theo quy cách
Tê cơ khí 3J nhánh ren
| Pipe O.D (mm) | Pipe O.D (in) | Giá tham khảo (VNĐ/cái) |
| 33.7 × 17.2 | 1.315 × 0.677 | 180.000 – 220.000 |
| 33.7 × 21.3 | 1.315 × 0.825 | 190.000 – 230.000 |
| 33.7 × 26.9 | 1.315 × 1.050 | 200.000 – 250.000 |
| 33.7 × 33.7 | 1.315 × 1.315 | 220.000 – 270.000 |
| 42.4 × 17.2 | 1.660 × 0.677 | 210.000 – 260.000 |
| 42.4 × 21.3 | 1.660 × 0.825 | 220.000 – 270.000 |
| 42.4 × 26.9 | 1.660 × 1.050 | 240.000 – 290.000 |
| 42.4 × 33.7 | 1.660 × 1.315 | 260.000 – 320.000 |
| 48.3 × 17.2 | 1.900 × 0.677 | 240.000 – 300.000 |
| 48.3 × 21.3 | 1.900 × 0.825 | 260.000 – 320.000 |
| 48.3 × 26.9 | 1.900 × 1.050 | 280.000 – 350.000 |
| 48.3 × 33.7 | 1.900 × 1.315 | 300.000 – 380.000 |
| 60.3 × 17.2 | 2.375 × 0.677 | 320.000 – 400.000 |
| 60.3 × 21.3 | 2.375 × 0.825 | 350.000 – 430.000 |
| 60.3 × 26.9 | 2.375 × 1.050 | 380.000 – 470.000 |
| 60.3 × 33.7 | 2.375 × 1.315 | 420.000 – 520.000 |
| 60.3 × 42.4 | 2.375 × 1.660 | 470.000 – 580.000 |
| 60.3 × 48.3 | 2.375 × 1.900 | 520.000 – 650.000 |
| 73.0 × 21.3 | 2.875 × 0.825 | 450.000 – 560.000 |
| 73.0 × 26.9 | 2.875 × 1.050 | 480.000 – 600.000 |
| 73.0 × 33.7 | 2.875 × 1.315 | 520.000 – 650.000 |
| 73.0 × 42.4 | 2.875 × 1.660 | 580.000 – 720.000 |
| 73.0 × 48.3 | 2.875 × 1.900 | 630.000 – 780.000 |
| 76.1 × 21.3 | 3.000 × 0.825 | 500.000 – 620.000 |
| 76.1 × 26.9 | 3.000 × 1.050 | 540.000 – 680.000 |
| 76.1 × 33.7 | 3.000 × 1.315 | 580.000 – 720.000 |
| 76.1 × 42.4 | 3.000 × 1.660 | 650.000 – 820.000 |
| 88.9 × 48.3 | 3.500 × 1.900 | 820.000 – 1.020.000 |
| 88.9 × 60.3 | 3.500 × 2.375 | 950.000 – 1.180.000 |

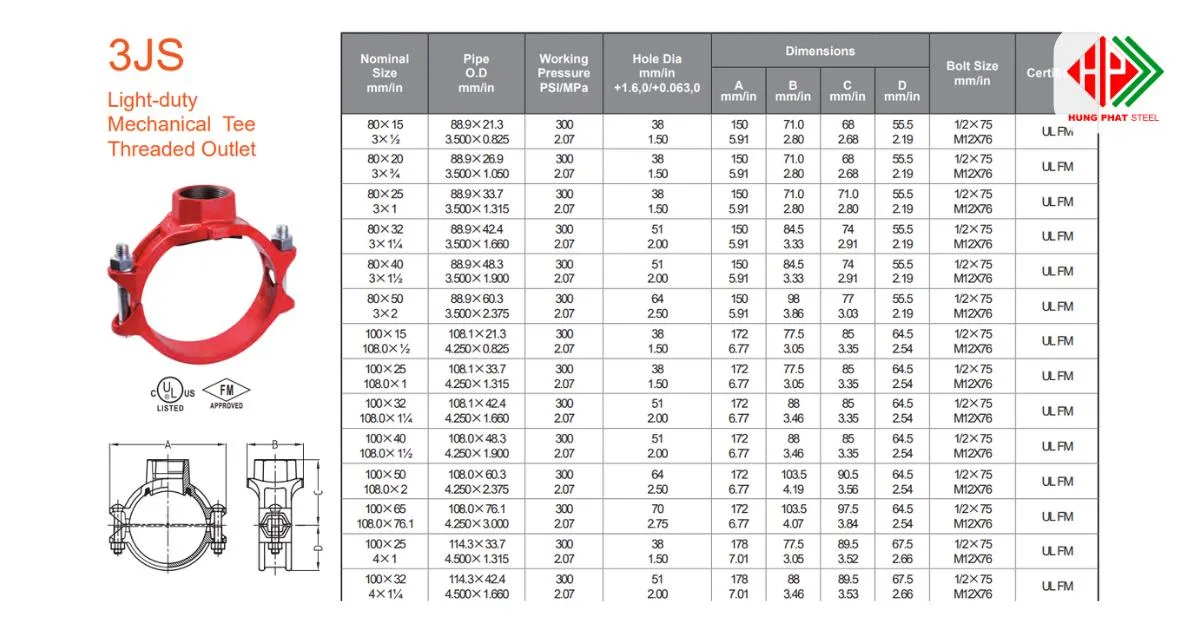

Tê cơ khí 3JS loại nhẹ nhánh ren
| Pipe O.D (mm) | Pipe O.D (in) |
Giá tham khảo (VNĐ/cái)
|
| 88.9 × 21.3 | 3.500 × 0.825 | 620.000 – 760.000 |
| 88.9 × 26.9 | 3.500 × 1.050 | 650.000 – 800.000 |
| 88.9 × 33.7 | 3.500 × 1.315 | 700.000 – 860.000 |
| 88.9 × 42.4 | 3.500 × 1.660 |
760.000 – 940.000
|
| 88.9 × 48.3 | 3.500 × 1.900 |
820.000 – 1.020.000
|
| 88.9 × 60.3 | 3.500 × 2.375 |
920.000 – 1.150.000
|
| 108.1 × 21.3 | 4.250 × 0.825 | 780.000 – 960.000 |
| 108.1 × 33.7 | 4.250 × 1.315 | 860.000 – 1.060.000 |
| 108.1 × 42.4 | 4.250 × 1.660 | 930.000 – 1.150.000 |
| 108.0 × 48.3 | 4.250 × 1.900 | 1.020.000 – 1.260.000 |
| 108.0 × 60.3 | 4.250 × 2.375 | 1.150.000 – 1.420.000 |
| 108.0 × 76.1 | 4.250 × 3.000 | 1.280.000 – 1.580.000 |
| 114.3 × 33.7 | 4.500 × 1.315 | 900.000 – 1.120.000 |
| 114.3 × 42.4 | 4.500 × 1.660 | 980.000 – 1.220.000 |
| 114.3 × 48.3 | 4.500 × 1.900 | 1.050.000 – 1.320.000 |
| 114.3 × 60.3 | 4.500 × 2.375 | 1.180.000 – 1.480.000 |
| 114.3 × 73.0 | 4.500 × 2.875 | 1.320.000 – 1.650.000 |
| 114.3 × 76.1 | 4.500 × 3.000 | 1.380.000 – 1.720.000 |
| 114.3 × 88.9 | 4.500 × 3.500 | 1.550.000 – 1.920.000 |
| 133.0 × 33.7 | 5.250 × 1.315 | 1.250.000 – 1.550.000 |
| 133.0 × 42.4 | 5.250 × 1.660 | 1.350.000 – 1.680.000 |
| 133.0 × 48.3 | 5.250 × 1.900 | 1.450.000 – 1.820.000 |
| 133.0 × 60.3 | 5.250 × 2.375 | 1.600.000 – 2.000.000 |
| 133.0 × 76.1 | 5.250 × 3.000 | 1.780.000 – 2.220.000 |
| 133.0 × 88.9 | 5.250 × 3.500 | 1.950.000 – 2.450.000 |
| 139.7 × 33.7 | 5.500 × 1.315 | 1.380.000 – 1.720.000 |
| 139.7 × 42.4 | 5.500 × 1.660 | 1.480.000 – 1.860.000 |
| 139.7 × 48.3 | 5.500 × 1.900 | 1.600.000 – 2.000.000 |
| 139.7 × 60.3 | 5.500 × 2.375 | 1.780.000 – 2.220.000 |
| 139.7 × 76.1 | 5.500 × 3.000 | 1.980.000 – 2.480.000 |
| 139.7 × 88.9 | 5.500 × 3.500 | 2.180.000 – 2.720.000 |
| 139.7 × 114.3 | 5.500 × 4.500 |
2.650.000 – 3.300.000
|
| 141.3 × 42.4 | 5.563 × 1.660 |
1.520.000 – 1.900.000
|
| 141.3 × 48.3 | 5.563 × 1.900 |
1.650.000 – 2.050.000
|
| 141.3 × 60.3 | 5.563 × 2.375 |
1.820.000 – 2.280.000
|

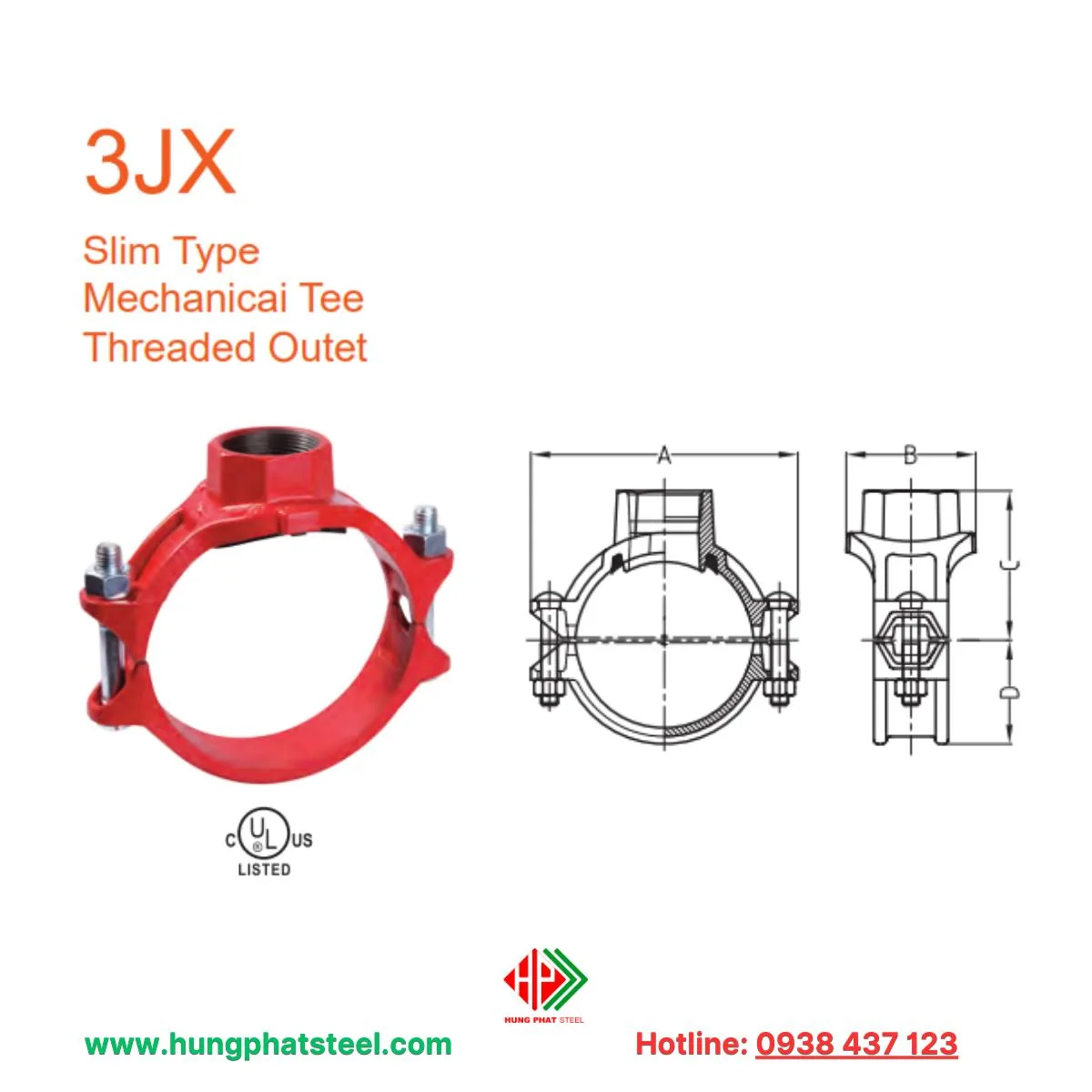

Tê cơ khí 3JX dạng mỏng nhánh ren
| Pipe O.D (mm) | Pipe O.D (in) |
Giá tham khảo (VNĐ/cái)
|
| 73.0 × 33.7 | 2.875 × 1.315 | 520.000 – 650.000 |
| 73.0 × 48.3 | 2.875 × 1.900 | 580.000 – 720.000 |
| 76.1 × 33.7 | 3.000 × 1.315 | 560.000 – 700.000 |
| 76.1 × 42.4 | 3.000 × 1.660 | 620.000 – 780.000 |
| 88.9 × 33.7 | 3.500 × 1.315 | 650.000 – 820.000 |
| 88.9 × 42.4 | 3.500 × 1.660 | 720.000 – 900.000 |
| 88.9 × 48.3 | 3.500 × 1.900 | 780.000 – 980.000 |
| 88.9 × 60.3 | 3.500 × 2.375 | 880.000 – 1.100.000 |
| 114.3 × 33.7 | 4.500 × 1.315 | 820.000 – 1.020.000 |
| 114.3 × 42.4 | 4.500 × 1.660 | 900.000 – 1.120.000 |
| 114.3 × 48.3 | 4.500 × 1.900 | 980.000 – 1.220.000 |
| 114.3 × 60.3 | 4.500 × 2.375 |
1.080.000 – 1.350.000
|
| 114.3 × 76.1 | 4.500 × 3.000 |
1.280.000 – 1.600.000
|
Lưu ý: Đây chỉ là giá tham khảo. Để có báo giá chính xác, bạn cần liên hệ trực tiếp nhà cung cấp Thép Hùng Phát để nhận bảng giá chính thức + chiết khấu dự án.
Những sản phẩm PCCC khác:
Vì sao Tê cơ khí 3J được nhiều công trình lựa chọn
Tối ưu khi cần nhánh ren trên ống thép
Không phải hệ thống nào cũng sử dụng kết nối rãnh cho đường ống nhánh. Tê cơ khí 3J cho phép tạo nhánh ren trực tiếp trên ống thép, giúp kết nối nhanh với van, đầu phun hoặc thiết bị ren mà không cần chuyển đổi phụ kiện trung gian.
Giảm rủi ro trong quá trình thi công
Việc không phải cắt ống hay hàn nối giúp hạn chế sai sót kỹ thuật và rủi ro an toàn lao động. Tê cơ khí 3J được lắp đặt bằng liên kết cơ khí, phù hợp với nhiều điều kiện thi công khác nhau, kể cả trong không gian hẹp hoặc công trình đang vận hành.
Giữ nguyên kết cấu đường ống chính
Khi tạo nhánh bằng phương pháp cơ khí, ống chính không bị thay đổi kết cấu như khi hàn hoặc cắt nối. Điều này giúp hệ thống duy trì độ bền vốn có, đặc biệt quan trọng với các tuyến ống chịu áp lực làm việc thường xuyên.
Độ kín và tính ổn định theo thời gian
Gioăng làm kín kết hợp với lực siết bu lông giúp mối nối duy trì độ kín ổn định trong suốt quá trình sử dụng. Khi áp suất trong ống thay đổi, mối nối vẫn giữ được trạng thái làm việc an toàn, hạn chế rò rỉ tại vị trí nhánh ren.
Phù hợp cả công trình mới và cải tạo
Tê cơ khí 3J không chỉ dùng cho hệ thống lắp đặt mới mà còn rất hiệu quả trong các dự án cải tạo, mở rộng. Khả năng lắp trực tiếp trên tuyến ống hiện hữu giúp tiết kiệm thời gian và chi phí thi công so với phương án truyền thống.
Tê cơ khí 3J được chia loại như thế nào
Tê cơ khí 3J nhánh ren được phát triển với nhiều phiên bản khác nhau nhằm đáp ứng đa dạng điều kiện thi công và yêu cầu tải trọng của từng công trình. Dựa trên kết cấu và mức độ chịu lực, dòng sản phẩm này thường được chia thành ba loại chính.

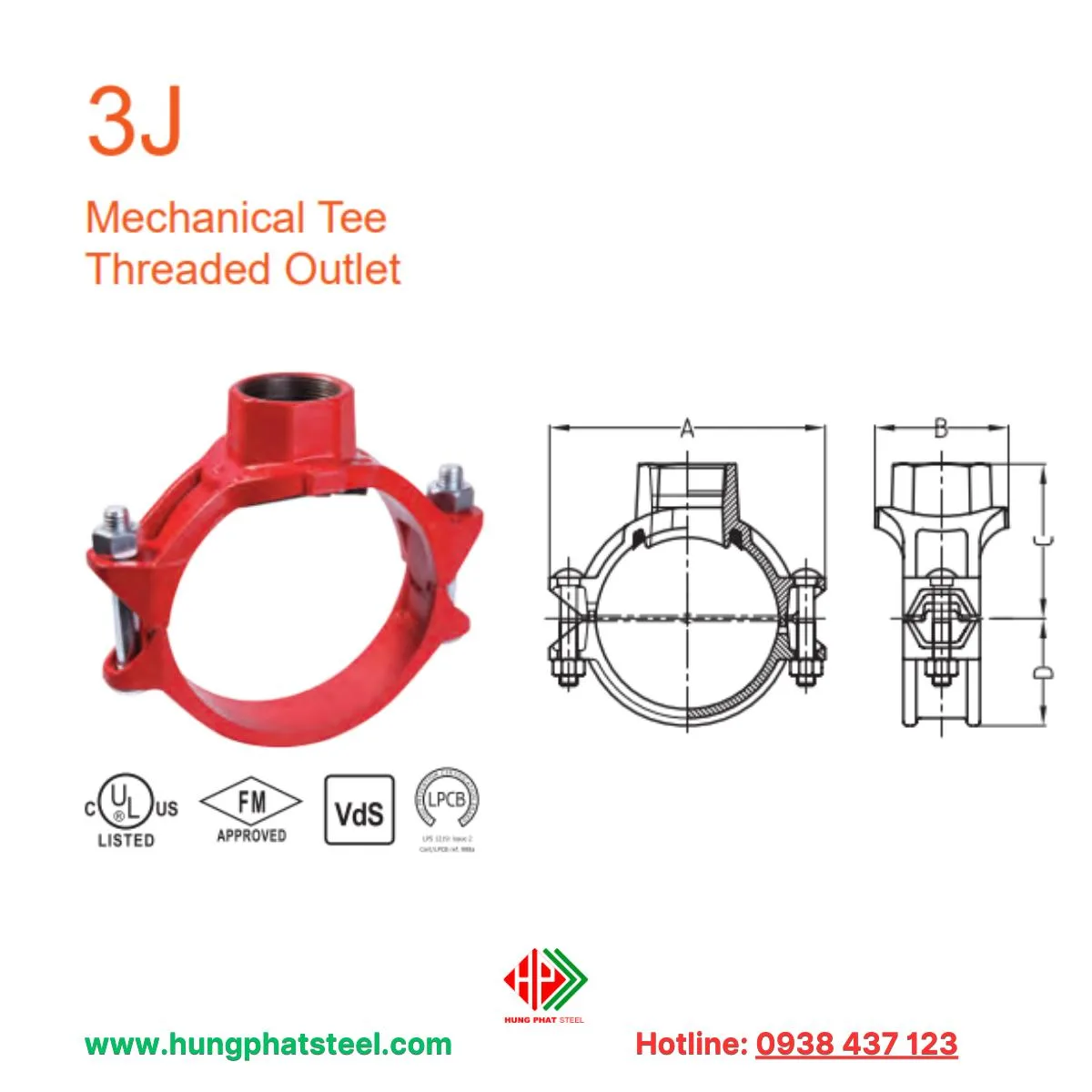

1. Tê cơ khí 3J nhánh ren
Đây là dòng tiêu chuẩn, có kết cấu chắc chắn và khả năng làm việc ổn định trong các hệ thống đường ống chịu áp lực trung bình đến cao. Tê cơ khí 3J nhánh ren phù hợp cho các tuyến ống chính, nơi yêu cầu độ bền và độ kín lâu dài trong quá trình vận hành.

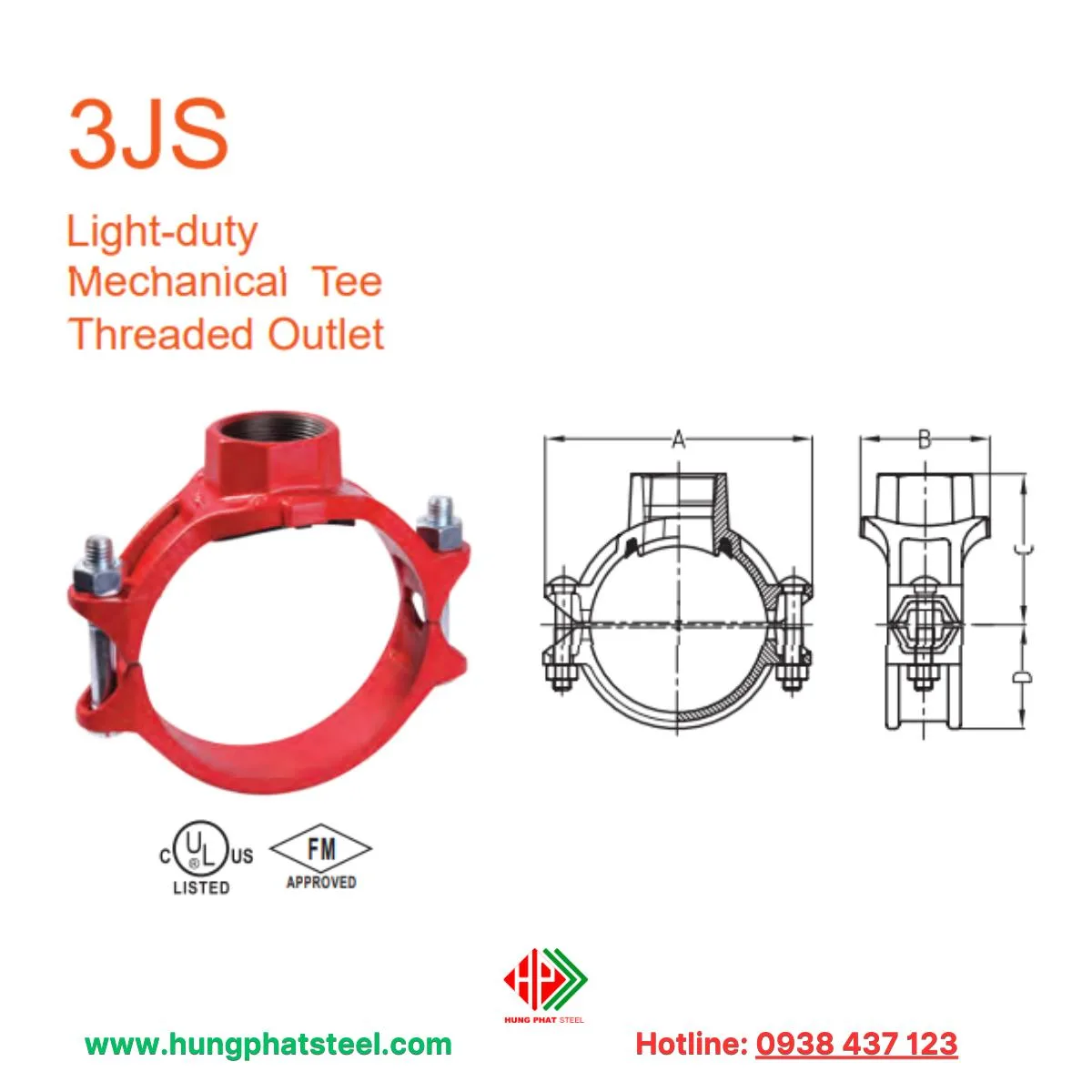

2. Tê cơ khí 3JS loại nhẹ nhánh ren
Phiên bản 3JS được tối ưu về khối lượng và lực siết, phù hợp với các hệ thống có áp lực làm việc thấp hơn hoặc các tuyến ống nhánh phụ. Nhờ thiết kế gọn nhẹ, dòng 3JS thường được lựa chọn cho các công trình cần thi công nhanh, cải tạo hoặc mở rộng hệ thống hiện hữu.
3. Tê cơ khí 3JX dạng mỏng nhánh ren
Tê cơ khí 3JX dạng mỏng được thiết kế với thân tê có độ dày giảm, phù hợp cho các vị trí lắp đặt hạn chế không gian. Dòng này giúp tạo nhánh ren hiệu quả mà không chiếm nhiều diện tích, thường được sử dụng trong các khu vực kỹ thuật chật hẹp hoặc bố trí ống phức tạp.
Tìm hiểu thiết kế và nguyên lý của Tê cơ khí 3J
Thiết kế phù hợp cho kết nối nhánh ren
- Thân tê được tạo hình ôm sát bề mặt ống thép
- Nhánh trên tích hợp ren trong, cho phép kết nối trực tiếp ống hoặc thiết bị ren
- Kết cấu cơ khí giúp lắp đặt mà không cần hàn hay cắt rời ống
Cấu trúc liên kết chắc chắn
- Gồm hai nửa thân tê ghép lại bằng bu lông
- Lực siết được phân bổ đều quanh vùng lắp đặt
- Giữ ổn định vị trí nhánh ren trong quá trình vận hành
Cơ chế làm kín bằng gioăng đàn hồi
- Gioăng cao su đặt giữa thân tê và bề mặt ống
- Biến dạng đàn hồi khi siết, bù sai số bề mặt ống
- Duy trì độ kín ngay cả khi áp suất thay đổi
Nguyên lý vận hành theo áp lực hệ thống
- Khi hệ thống làm việc, áp suất bên trong ống hỗ trợ ép gioăng chặt hơn
- Mối nối ren không bị ảnh hưởng bởi dao động áp lực thông thường
- Hạn chế rò rỉ tại vị trí tạo nhánh
Phù hợp cho thi công và cải tạo hệ thống
- Lắp trực tiếp trên tuyến ống hiện hữu
- Thuận tiện khi mở rộng hoặc bổ sung thiết bị
- Giảm thời gian và chi phí thi công so với phương án truyền thống
Ứng dụng thực tế của Tê cơ khí 3J nhánh ren
Hệ thống phân phối nước kỹ thuật
Tê cơ khí 3J nhánh ren được áp dụng trong các hệ thống cần tạo thêm điểm lấy nước hoặc kết nối phụ kiện trên tuyến ống thép. Giải pháp này cho phép mở nhánh theo thực tế thi công mà không làm gián đoạn kết cấu đường ống ban đầu.
Hạ tầng kỹ thuật trong tòa nhà
Trong các khối nhà cao tầng và công trình đa chức năng, sản phẩm hỗ trợ bố trí các nhánh kỹ thuật tại vị trí hợp lý. Nhánh ren giúp việc kết nối thiết bị diễn ra thuận tiện, đồng thời tạo điều kiện cho bảo trì về sau.
Khu sản xuất và khu kỹ thuật tập trung
Tại các khu vực có nhiều đường ống phụ trợ, Tê cơ khí 3J giúp đơn giản hóa việc mở rộng hoặc điều chỉnh hệ thống. Khả năng lắp đặt trực tiếp trên tuyến ống hiện hữu giúp giảm thời gian triển khai và hạn chế gián đoạn vận hành.
Công trình đang khai thác sử dụng
Với các công trình không thể dừng hoạt động hoàn toàn, giải pháp cơ khí nhánh ren mang lại lợi thế rõ rệt. Việc thi công không phát sinh nhiệt giúp đảm bảo an toàn và duy trì hoạt động của các hạng mục liên quan.
Dự án cải tạo theo từng giai đoạn
Tê cơ khí 3J phù hợp với các dự án nâng cấp hệ thống theo từng bước. Nhánh ren được bổ sung đúng thời điểm cần thiết, giúp kiểm soát chi phí và tiến độ mà không ảnh hưởng đến tổng thể công trình.
Lý do nhà thầu tin chọn Tê cơ khí 3J của Thép Hùng Phát
Đáp ứng tốt yêu cầu thi công thực tế
Tê cơ khí 3J do Thép Hùng Phát cung cấp được lựa chọn nhờ khả năng lắp đặt linh hoạt trên nhiều tuyến ống thép khác nhau. Sản phẩm giúp nhà thầu xử lý nhanh các điểm cần tạo nhánh ren mà không làm gián đoạn tiến độ chung của công trình.
Chất lượng được kiểm soát ngay từ đầu vào
Nguồn hàng được chọn lọc theo tiêu chuẩn kỹ thuật rõ ràng, đảm bảo độ đồng đều giữa các lô sản phẩm. Điều này giúp nhà thầu yên tâm khi thi công số lượng lớn, hạn chế phát sinh lỗi trong quá trình lắp đặt và vận hành.
Tối ưu chi phí và nhân công
Việc sử dụng giải pháp cơ khí nhánh ren giúp giảm các công đoạn hàn cắt phức tạp. Nhờ đó, chi phí nhân công được kiểm soát tốt hơn, đồng thời rút ngắn thời gian hoàn thiện từng hạng mục.
Phù hợp nhiều giai đoạn của dự án
Tê cơ khí 3J có thể sử dụng linh hoạt cho cả công trình mới lẫn dự án cải tạo. Khả năng lắp đặt trên hệ thống hiện hữu giúp nhà thầu dễ dàng điều chỉnh theo yêu cầu thay đổi trong quá trình triển khai.
Hỗ trợ kỹ thuật và cung ứng ổn định
Thép Hùng Phát không chỉ cung cấp sản phẩm mà còn hỗ trợ tư vấn kỹ thuật phù hợp với từng nhu cầu sử dụng. Nguồn hàng sẵn có và khả năng cung ứng ổn định giúp nhà thầu chủ động kế hoạch thi công.
