Mặt bích mù BS 4504 PN10 – Giải pháp bịt kín đường ống an toàn và hiệu quả
Trong các hệ thống đường ống công nghiệp như cấp thoát nước, phòng cháy chữa cháy, dầu khí, hóa chất hay HVAC, mặt bích mù đóng vai trò quan trọng trong việc bịt kín đầu ống hoặc các nhánh đường ống không sử dụng.
Một trong những tiêu chuẩn được ứng dụng phổ biến hiện nay là mặt bích mù BS 4504 PN10. Sản phẩm này được đánh giá cao nhờ độ bền, khả năng chịu áp lực tốt và tính tương thích cao với nhiều hệ thống đường ống khác nhau.
Mặt bích mù (Blind Flange) là loại mặt bích không có lỗ tâm, dùng để:
Bịt kín đầu đường ống
Chặn dòng chảy trong hệ thống
Tạo điểm ngắt để bảo trì, sửa chữa
Không giống như mặt bích rỗng, mặt bích mù có cấu tạo đặc hoàn toàn, giúp chịu áp lực tốt hơn và đảm bảo độ kín khít tuyệt đối.
Tiêu chuẩn BS 4504 PN10
BS 4504: Tiêu chuẩn mặt bích của Anh (British Standard)
PN10: Áp suất danh nghĩa 10 bar (~10 kg/cm²)
Mặt bích mù BS 4504 PN10 được thiết kế để làm việc ổn định trong các hệ thống có áp suất trung bình, phù hợp với nhiều ứng dụng công nghiệp và dân dụng.
Thông tin kỹ thuật sơ bộ
Quy Cách: DN10 đến DN2000
Áp suất làm việc: PN10
Vật Liệu: Thép carbon steel, SS400, Q235, A105, F304/L, F316/L
Xuất Xứ: Vietnam-China,etc.
Mô tả sản phẩm: Theo tiêu chuẩn BS4504-1969
Sử dụng: Năng lượng điện, dầu khí, hóa chất, đóng tầu, thiết bị nhiệt, làm giấy, hệ thống cấp thoát nước, đường ống pccc, thực phẩm, vv
Đặc điểm cấu tạo
Mặt bích mù BS 4504 PN10 có cấu tạo đơn giản nhưng chắc chắn, bao gồm:
Thân bích đặc: Không có lỗ tâm, giúp tăng khả năng chịu lực
Lỗ bulong: Gia công chính xác theo tiêu chuẩn BS 4504
Bề mặt làm kín: Thường là mặt phẳng (Flat Face – FF)
Ngoài ra, bề mặt mặt bích có thể được gia công mịn để tăng khả năng làm kín khi kết hợp với gioăng cao su, gioăng amiang hoặc gioăng PTFE.
Quy cách và kích thước
Mặt bích mù BS 4504 PN10 được sản xuất với nhiều kích thước khác nhau:
DN15 – DN20 – DN25
DN40 – DN50 – DN65 – DN80
DN100 – DN150 – DN200
DN250 – DN300 – DN400…
Mỗi kích thước đều có:
Đường kính ngoài (OD)
Đường kính vòng bulong (PCD)
Số lượng và kích thước lỗ bulong
Độ dày mặt bích
Tất cả đều tuân thủ nghiêm ngặt tiêu chuẩn BS 4504 PN10, đảm bảo khả năng lắp lẫn và an toàn khi sử dụng.

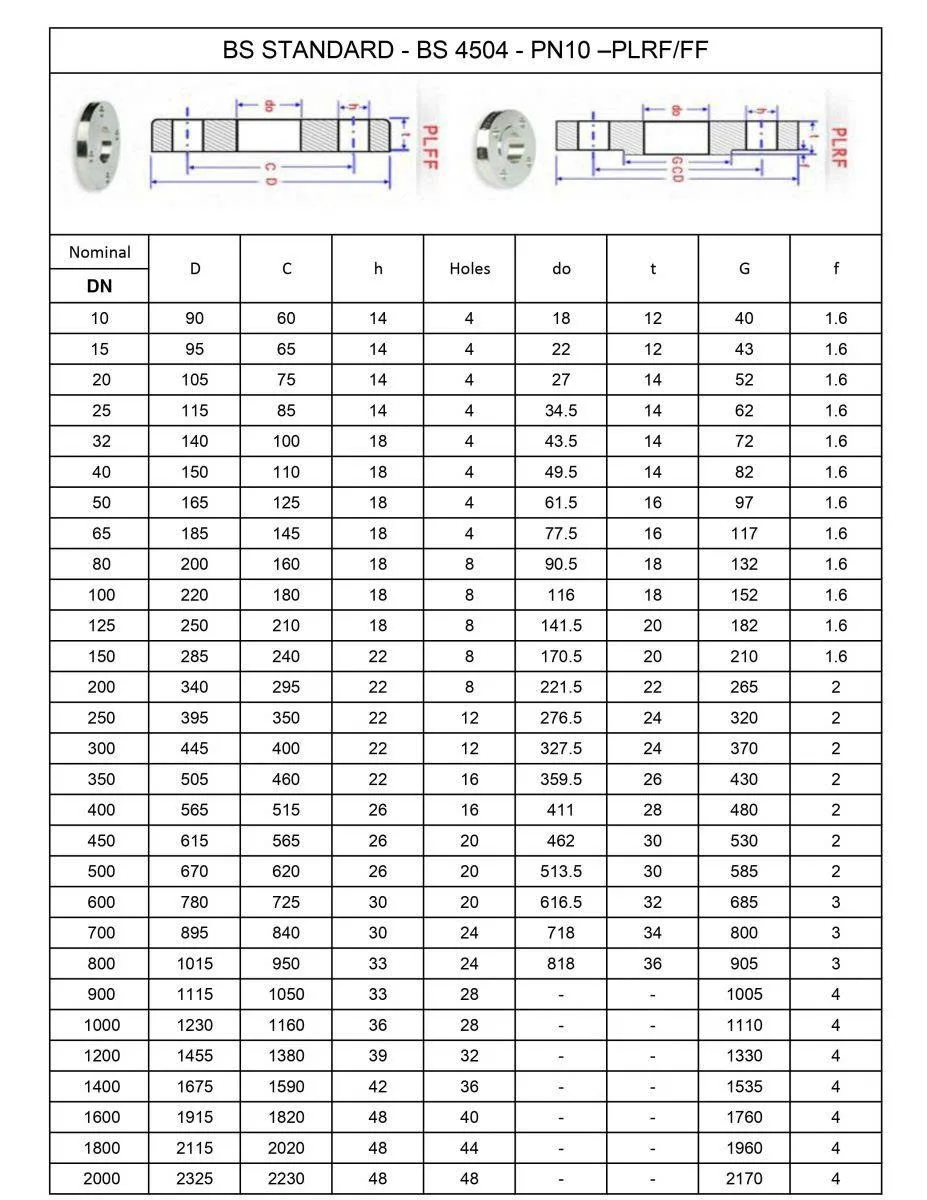

Quy cách mặt bích BS 4504 PN10
Giá bán mặt bích mù BS 4504 PN10
BẢNG GIÁ THAM KHẢO MẶT BÍCH MÙ BS 4504 PN10 (VNĐ/CÁI)
(Giá mang tính tham khảo – chưa bao gồm VAT & vận chuyển)
Kích thước (DN)
Thép rèn / thép carbon
Thép xi kẽm
Thép nhúng kẽm nóng
Inox 304
DN15
85.000 – 95.000
90.000 – 105.000
100.000 – 120.000
115.000 – 130.000
DN20
95.000 – 110.000
105.000 – 120.000
120.000 – 135.000
130.000 – 150.000
DN25
110.000 – 130.000
120.000 – 140.000
135.000 – 160.000
165.000 – 185.000
DN40
140.000 – 170.000
150.000 – 180.000
170.000 – 210.000
230.000 – 300.000
DN50
180.000 – 230.000
200.000 – 260.000
230.000 – 310.000
340.000 – 440.000
DN65
240.000 – 300.000
260.000 – 330.000
310.000 – 400.000
400.000 – 550.000
DN80
320.000 – 410.000
350.000 – 460.000
410.000 – 550.000
465.000 – 715.000
DN100
450.000 – 600.000
520.000 – 700.000
600.000 – 820.000
595.000 – 1.100.000
DN125
700.000 – 900.000
830.000 – 1.080.000
1.000.000 – 1.300.000
960.000 – 1.300.000
DN150
900.000 – 1.300.000
1.050.000 – 1.450.000
1.200.000 – 1.800.000
1.360.000 – 1.600.000
DN200
1.300.000 – 1.900.000
1.650.000 – 2.400.000
1.900.000 – 2.800.000
1.920.000 – 2.500.000
Ghi chú quan trọng
Giá trên là giá tham khảo thị trường, có thể thay đổi theo:
Thời điểm mua hàng
Số lượng đặt
Xuất xứ (trong nước / nhập khẩu)
Độ dày mặt bích thực tế
Vật liệu chế tạo mặt bích mù BS 4504 PN10
Tùy vào môi trường làm việc, mặt bích mù BS 4504 PN10 có thể được sản xuất từ nhiều loại vật liệu khác nhau:
1. Mặt bích mù thép carbon
Mác thép phổ biến: SS400, A105, CT3
Ưu điểm: Giá thành hợp lý, chịu lực tốt
Ứng dụng: Hệ thống nước, PCCC, khí nén
2. Mặt bích mù Inox (thép không gỉ)
Inox 201, 304, 316
Chống ăn mòn cao, bền bỉ
Phù hợp môi trường hóa chất, nước biển
3. Mặt bích Gang
Gang cầu, gang xám
Chịu áp lực vừa phải
Dùng trong hệ thống cấp thoát nước
Ưu điểm nổi bật của mặt bích mù BS 4504 PN10
1. Độ kín cao
Nhờ thiết kế đặc hoàn toàn, mặt bích mù giúp bịt kín tuyệt đối đầu ống, hạn chế rò rỉ chất lỏng hoặc khí.
2. Khả năng chịu áp lực ổn định
Với cấp áp suất PN10, sản phẩm đáp ứng tốt các hệ thống có áp suất trung bình, hoạt động ổn định lâu dài.
3. Dễ lắp đặt và tháo rời
Mặt bích mù được lắp bằng bulong – đai ốc, thuận tiện cho việc:
Bảo trì
Nâng cấp hệ thống
Thay đổi kết cấu đường ống
4. Tính tương thích cao
Có thể kết nối với các loại mặt bích khác cùng tiêu chuẩn BS 4504 PN10 mà không cần gia công lại.
Ứng dụng thực tế của mặt bích mù BS 4504 PN10
Mặt bích mù BS 4504 PN10 được sử dụng rộng rãi trong nhiều lĩnh vực nhờ thiết kế chắc chắn, khả năng chịu áp lực ổn định và độ kín cao. Sản phẩm đóng vai trò quan trọng trong việc bịt kín đầu đường ống, cô lập dòng chảy hoặc tạo điểm ngắt an toàn cho hệ thống trong quá trình vận hành và bảo trì.
Hệ thống cấp thoát nước
Trong hệ thống cấp thoát nước, mặt bích mù BS 4504 PN10 thường được lắp đặt tại các đầu ống chờ, nhánh ống chưa sử dụng hoặc cuối tuyến ống, giúp ngăn rò rỉ nước và đảm bảo áp lực ổn định cho toàn hệ thống. Với áp suất PN10, sản phẩm đáp ứng tốt các công trình dân dụng và hạ tầng kỹ thuật.
Hệ thống PCCC
Đối với hệ thống phòng cháy chữa cháy (PCCC), mặt bích mù được sử dụng để bịt kín các đầu ống dự phòng, đường ống chờ mở rộng hoặc các nhánh tạm thời chưa đấu nối thiết bị. Nhờ khả năng chịu áp và độ kín cao, mặt bích mù giúp đảm bảo an toàn, hạn chế tối đa nguy cơ rò rỉ nước trong tình huống khẩn cấp.
Đường ống khí nén
Trong đường ống khí nén, mặt bích mù BS 4504 PN10 giúp cô lập từng đoạn ống khi cần sửa chữa, bảo trì máy móc mà không ảnh hưởng đến toàn bộ hệ thống. Điều này góp phần giảm thời gian ngừng hoạt động và tăng hiệu quả vận hành của nhà máy.
Nhà máy xử lý nước thải
Tại các nhà máy xử lý nước thải, mặt bích mù được sử dụng để chặn tạm thời hoặc lâu dài các nhánh ống dẫn nước thải, bùn hoặc hóa chất xử lý. Tùy vào môi trường làm việc, người sử dụng có thể lựa chọn mặt bích mù bằng thép, thép mạ kẽm hoặc inox để đảm bảo độ bền và khả năng chống ăn mòn.
Công nghiệp và dân dụng
Ngoài ra, trong các công trình công nghiệp và dân dụng, mặt bích mù BS 4504 PN10 được ứng dụng phổ biến trong hệ thống đường ống HVAC, đường ống kỹ thuật, nhà xưởng, khu công nghiệp và các công trình hạ tầng. Sản phẩm giúp hệ thống vận hành an toàn, linh hoạt và dễ dàng nâng cấp trong tương lai.
Nhìn chung, mặt bích mù BS 4504 PN10 đặc biệt phù hợp cho các vị trí cần bịt kín tạm thời hoặc lâu dài trong hệ thống đường ống, góp phần nâng cao độ an toàn, tính ổn định và hiệu quả khai thác của công trình.
Lưu ý khi lựa chọn và lắp đặt
Để đảm bảo hiệu quả và an toàn, cần lưu ý:
Chọn đúng tiêu chuẩn BS 4504 PN10
Kiểm tra vật liệu phù hợp với môi trường sử dụng
Sử dụng gioăng làm kín chất lượng
Siết bulong đều lực, theo đường chéo
Kiểm tra rò rỉ sau khi lắp đặt
Kết luận
Mặt bích mù BS 4504 PN10 là một phụ kiện không thể thiếu trong các hệ thống đường ống công nghiệp. Với thiết kế chắc chắn, khả năng chịu áp lực tốt, độ kín cao và tính linh hoạt trong lắp đặt, sản phẩm đáp ứng tốt yêu cầu kỹ thuật và an toàn của nhiều công trình khác nhau.
Việc lựa chọn đúng loại mặt bích mù theo tiêu chuẩn BS 4504 PN10 không chỉ giúp hệ thống vận hành ổn định mà còn góp phần kéo dài tuổi thọ đường ống và giảm thiểu rủi ro trong quá trình sử dụng.
Đơn vị phân phối
Thép Hùng Phát là đơn vị uy tín chuyên nhập khẩu, phân phối và gia công mặt bích mù BS 4504 PN10 theo yêu cầu, đáp ứng đầy đủ các tiêu chuẩn kỹ thuật trong hệ thống đường ống công nghiệp.
Với nguồn hàng ổn định từ các nhà máy trong và ngoài nước, Thép Hùng Phát cung cấp đa dạng chủng loại mặt bích mù BS 4504 PN10 với nhiều kích thước DN, chất liệu như thép carbon, thép mạ kẽm, nhúng kẽm nóng và inox 304, đảm bảo chất lượng đồng đều, đúng tiêu chuẩn và có đầy đủ chứng chỉ CO–CQ.
Bên cạnh đó, Hùng Phát còn nhận gia công mặt bích mù theo bản vẽ, cắt CNC, khoan lỗ bulong chính xác, đáp ứng nhanh tiến độ cho các công trình cấp thoát nước, PCCC, khí nén, xử lý nước thải và công nghiệp dân dụng, với cam kết giá cạnh tranh – giao hàng đúng hẹn – hỗ trợ kỹ thuật tận tâm.
