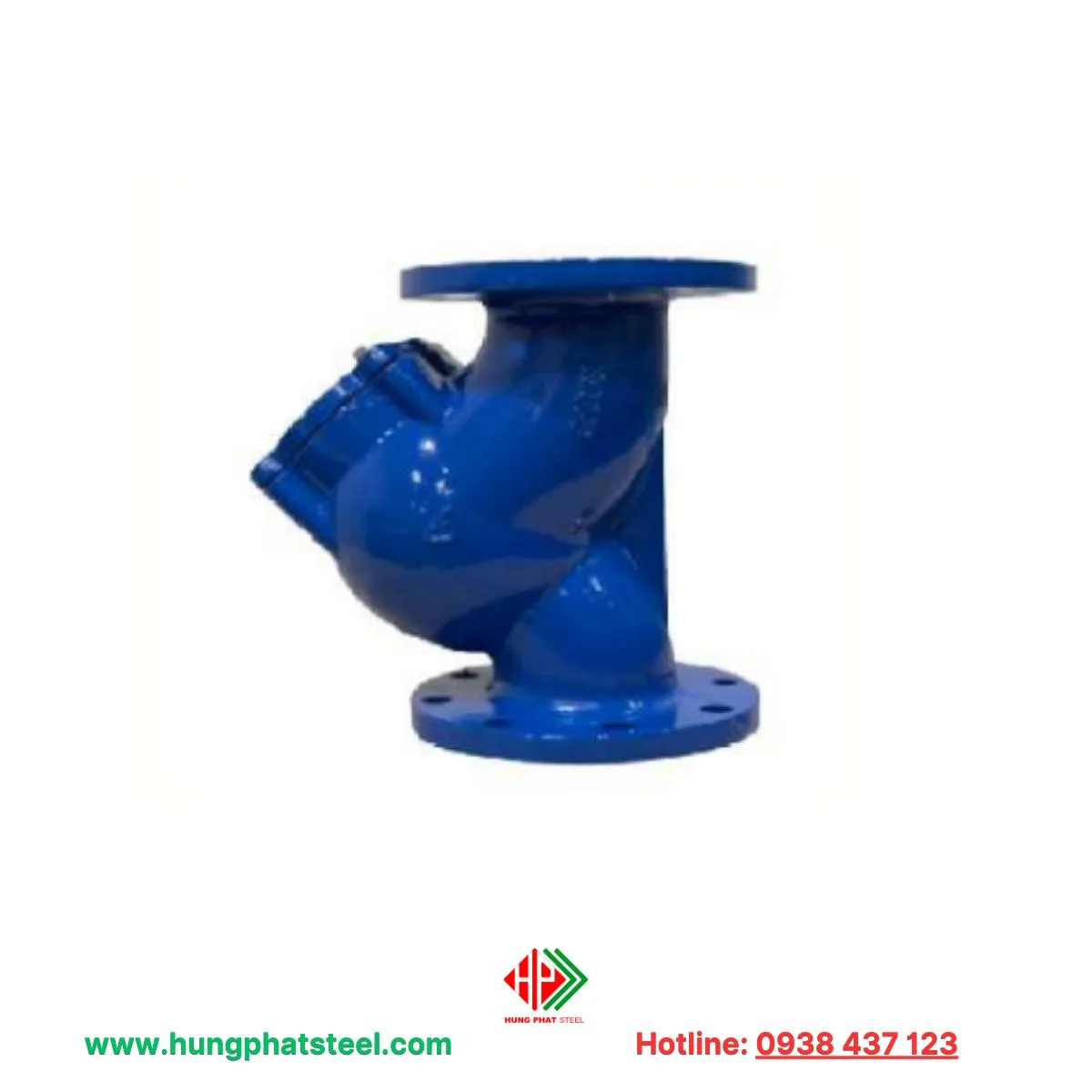

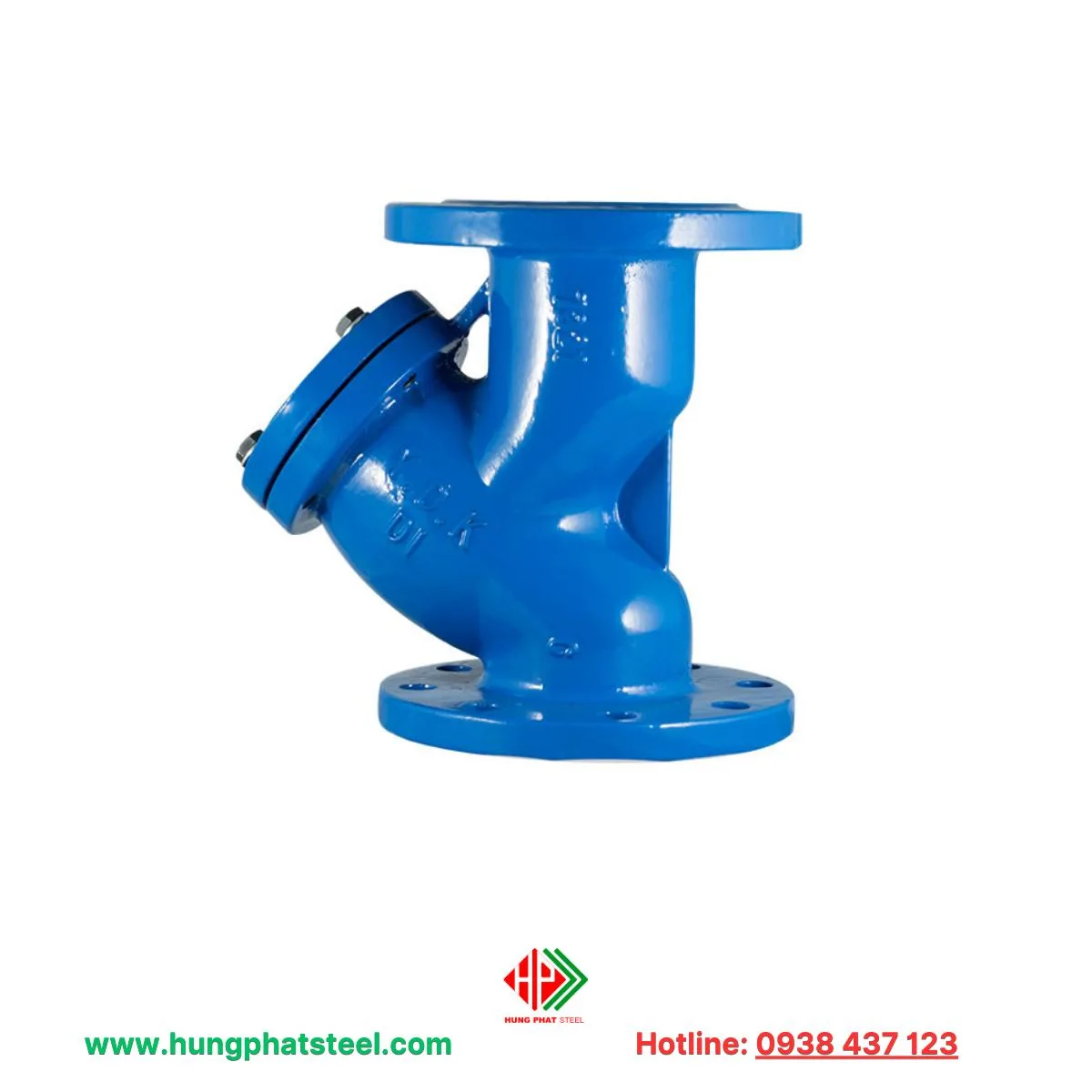

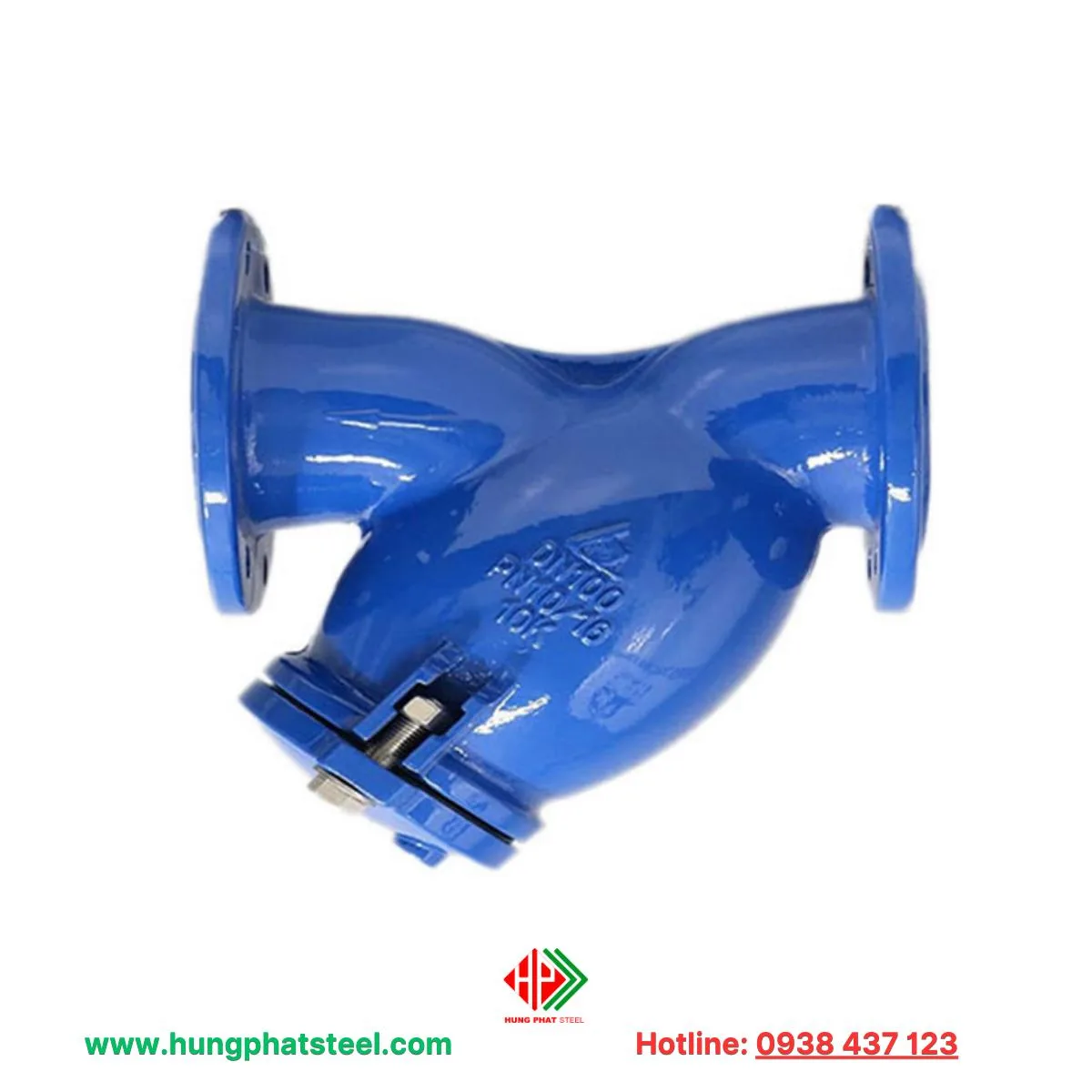

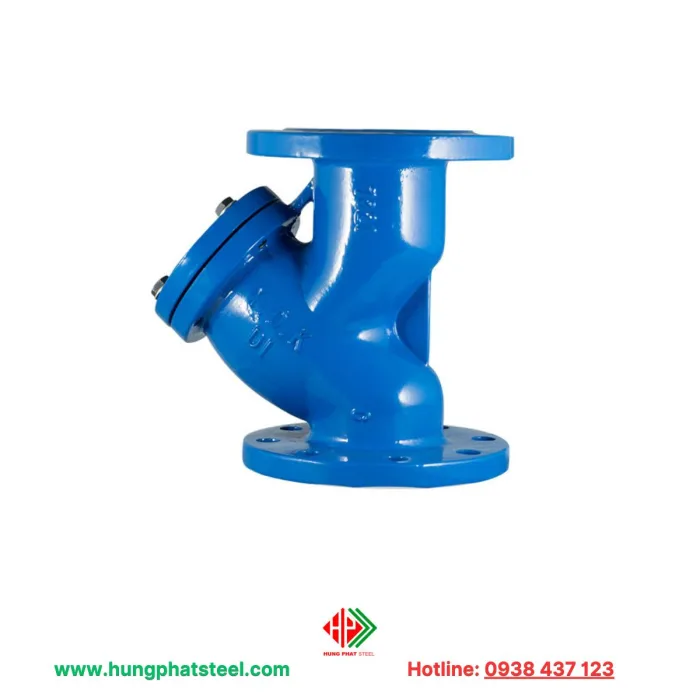

Lưới lọc chữ Y PN10/16

Thay vì tốn kém chi phí sửa chữa hay thay mới thiết bị, nhiều doanh nghiệp đã lựa chọn giải pháp đơn giản nhưng hiệu quả: lưới lọc chữ Y PN10/16. Với kết cấu gọn gàng, tháo lắp dễ dàng và độ bền cao, sản phẩm không chỉ đảm bảo hiệu quả lọc mà còn tối ưu chi phí vận hành cho hệ thống công nghiệp và dân dụng.

Bên cạnh đó, thiết kế tiêu chuẩn PN10/16 cho phép lưới lọc hoạt động ổn định trong nhiều môi trường áp lực khác nhau, từ hệ thống cấp nước sinh hoạt cho đến các công trình phòng cháy chữa cháy. Vật liệu chế tạo bằng gang cầu kết hợp gioăng và đĩa lọc chất lượng cao giúp chống ăn mòn, chịu nhiệt tốt, thích hợp cho cả môi trường nước sạch lẫn nước có lẫn tạp chất.

Chính vì vậy, lưới lọc chữ Y PN10/16 không chỉ là một phụ kiện đi kèm, mà còn là giải pháp bảo vệ an toàn và bền vững cho toàn bộ đường ống, đảm bảo hệ thống luôn vận hành trơn tru và tiết kiệm chi phí dài hạn.

Thông số kỹ thuật

Tên sản phẩm: Lưới lọc chữ Y PN10/16

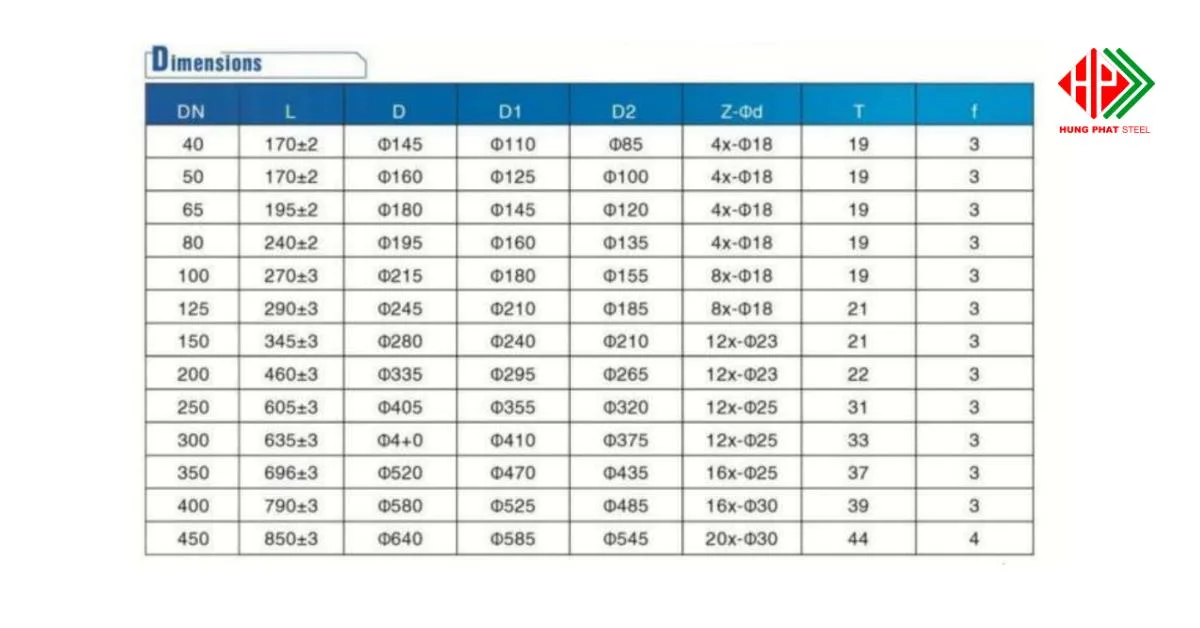

Kích thước: DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450
Áp suất danh định (Nominal Pressure): 1,6 MPa
Thử kín bằng nước (Seal test – water): 2,4 MPa
Thử áp lực thân van (Shell test – water): 2,4 MPa
Nhiệt độ làm việc phù hợp (Suitable temperature): ≤ 200°C
Môi trường sử dụng (Suitable medium): Nước, hơi, dầu
Xuất xứ: Hàn quốc
Nhà cung cấp: Thép Hùng Phát

Bảng giá lưới lọc chữ Y PN10/16 của hôm nay

Kích thước (DN)	Đơn giá tham khảo (VNĐ/chiếc)
DN40	~ 285.000 ₫ – 350.000 ₫
DN50	~ 350.000 ₫ – 450.000 ₫
DN65	~ 450.000 ₫ – 600.000 ₫
DN80	~ 650.000 ₫ – 850.000 ₫
DN100	~ 950.000 ₫ – 1.200.000 ₫
DN125	~ 1.400.000 ₫ – 1.600.000 ₫
DN150	~ 1.600.000 ₫ – 1.900.000 ₫
DN200	~ 2.600.000 ₫ – 3.000.000 ₫
DN250	~ 3.800.000 ₫ – 4.500.000 ₫
DN300	~ 5.200.000 ₫ – 6.000.000 ₫
DN350	~ 7.500.000 ₫ – 8.500.000 ₫
DN400	~ 9.000.000 ₫ – 11.000.000 ₫
DN450	~ 12.000.000 ₫ – 14.000.000 ₫

Lưu ý: Đây chỉ là giá tham khảo. Để có báo giá chính xác, bạn cần liên hệ trực tiếp nhà cung cấp Thép Hùng Phát để nhận bảng giá chính thức + chiết khấu dự án.

Những sản phẩm PCCC khác:

Đầu báo khói quang điện MPF-33

Van cổng ty chìm bọc cao su PN10/16

Nút nhấn khẩn cấp MPF-2W

Ưu điểm nổi bật lưới lọc chữ Y PN10/16

1. Hiệu quả lọc tạp chất tối ưu

Lưới lọc chữ Y PN10/16 có khả năng giữ lại cặn bẩn, gỉ sét, đất cát và các tạp chất rắn trong đường ống. Nhờ đó, các thiết bị phía sau như bơm, van, đồng hồ đo áp suất được bảo vệ, hạn chế hư hỏng, kéo dài tuổi thọ sử dụng.

2. Thiết kế gọn gàng, dễ dàng bảo trì

Cấu trúc hình chữ Y giúp việc tháo lắp, vệ sinh lưới lọc trở nên nhanh chóng và thuận tiện. Người vận hành có thể bảo dưỡng định kỳ mà không cần thay thế toàn bộ thiết bị, tiết kiệm đáng kể chi phí vận hành.

3. Độ bền cơ học cao

Được chế tạo từ gang cầu kết hợp với gioăng NBR, sản phẩm chịu được áp lực PN10/16 (tương đương 10–16 bar), đảm bảo hoạt động ổn định ngay cả trong môi trường công nghiệp có áp suất cao.

4. Khả năng chịu nhiệt và môi trường đa dạng

Lưới lọc chữ Y PN10/16 vận hành tốt trong dải nhiệt độ từ -10°C đến 200°C, thích hợp cho nhiều loại môi trường như: nước sạch, nước thải đã xử lý, dầu nhẹ, hơi nóng và chất lỏng có độ nhớt trung bình.

5. Giảm thiểu chi phí sửa chữa hệ thống

Việc lắp đặt Y lọc ngay từ đầu giúp ngăn chặn sự cố do cặn bẩn gây ra, tránh tình trạng tắc nghẽn, vỡ cánh bơm hoặc hỏng phớt. Điều này đồng nghĩa với việc doanh nghiệp tiết kiệm được đáng kể chi phí bảo dưỡng và thay mới thiết bị.

6. Tính ứng dụng linh hoạt

Sản phẩm được sử dụng rộng rãi trong nhiều lĩnh vực: hệ thống cấp thoát nước, PCCC, HVAC, công nghiệp chế biến thực phẩm, dược phẩm, hóa chất nhẹ… đáp ứng tiêu chuẩn kỹ thuật quốc tế.

Cấu tạo và cách sử dụng

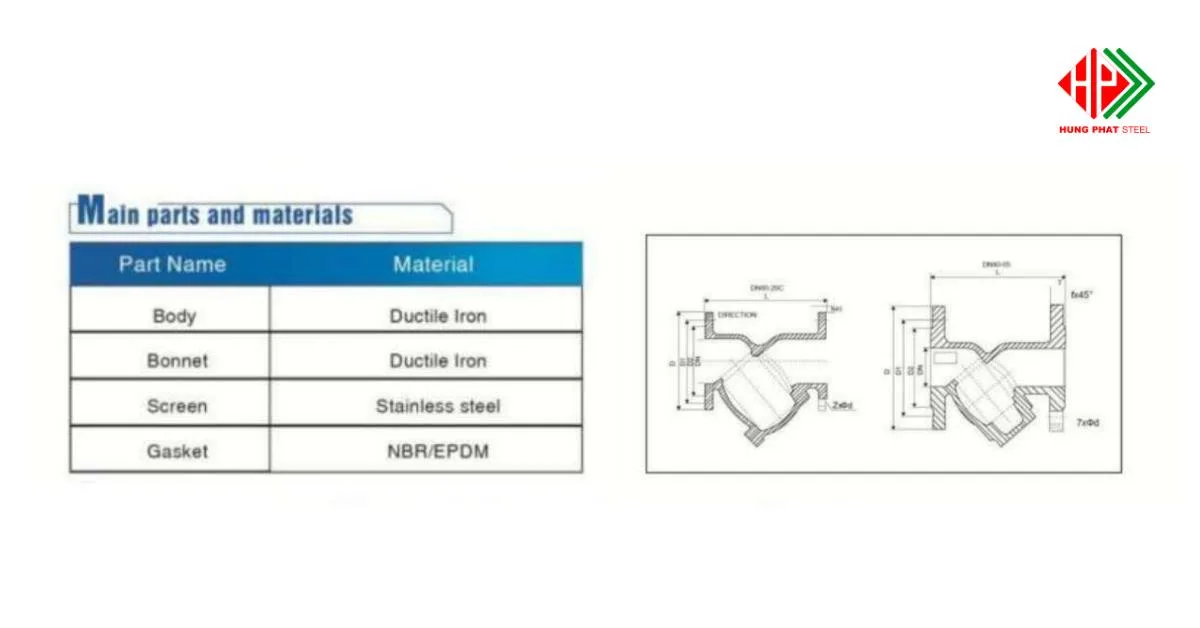

Cấu tạo và vật liệu lưới lọc chữ Y PN10/16

Tên bộ phận (Part Name)	Vật liệu chế tạo (Material)	Chức năng chính
Thân (Body)	Gang cầu (Ductile Iron)	Chịu lực, chịu áp suất, tạo khung chính của lưới lọc.
Nắp (Bonnet)	Gang cầu (Ductile Iron)	Bảo vệ và cho phép tháo ra để vệ sinh, bảo trì lưới lọc.
Lưới lọc (Screen)	Thép không gỉ (Stainless Steel)	Giữ lại cặn bẩn, tạp chất, bảo vệ các thiết bị phía sau.
Gioăng (Gasket)	Cao su NBR/EPDM	Tạo độ kín khít, chống rò rỉ trong quá trình vận hành.

Cách sử dụng lưới lọc chữ Y PN10/16

Để lưới lọc vận hành hiệu quả và bền lâu, cần lưu ý:

Lắp đặt đúng chiều dòng chảy: Trên thân lưới lọc luôn có ký hiệu mũi tên. Khi lắp phải đảm bảo mũi tên trùng với hướng dòng chảy trong đường ống.
Vị trí lắp đặt hợp lý: Nên lắp lưới lọc trước các thiết bị quan trọng như bơm, van điều khiển, đồng hồ đo áp để bảo vệ hệ thống.
Vệ sinh định kỳ: Sau một thời gian hoạt động, lưới lọc sẽ tích tụ cặn bẩn. Người vận hành cần tháo nắp, lấy lưới lọc ra để rửa sạch, tránh gây tắc nghẽn hoặc giảm áp lực đường ống.
Không vượt quá thông số kỹ thuật: Chỉ nên vận hành trong giới hạn áp suất PN10/16 và nhiệt độ ≤200°C. Nếu sử dụng cho môi trường hóa chất hoặc dầu, cần kiểm tra khả năng tương thích vật liệu trước khi lắp đặt.

Một vài ứng dụng lưới lọc chữ Y PN10/16

Hệ thống cấp nước sinh hoạt và công nghiệp

Được lắp đặt trước bơm, đồng hồ đo, van điều khiển… để loại bỏ cặn bẩn, đảm bảo nguồn nước sạch và bảo vệ thiết bị.

Hệ thống phòng cháy chữa cháy (PCCC)

Giúp ngăn ngừa rác, gỉ sét, cát sỏi lọt vào đường ống, đảm bảo lưu lượng nước phun ra ổn định khi xảy ra sự cố cháy.

Ngành công nghiệp dầu khí và hóa chất nhẹ

Dùng để lọc tạp chất trong dòng dầu, dung môi hoặc hơi, nhằm hạn chế sự mài mòn, tắc nghẽn thiết bị phía sau.

Hệ thống HVAC (sưởi – thông gió – điều hòa không khí)

Bảo vệ các bộ trao đổi nhiệt, máy lạnh công nghiệp, chiller khỏi bụi bẩn và cặn lắng trong đường ống.

Ngành thực phẩm & đồ uống

Lọc cặn trong nước sản xuất bia, nước giải khát hoặc chế biến thực phẩm, đảm bảo an toàn và vệ sinh.
