Chữ Thập Ren Mạ Kẽm (Cross)

Mô tả

CHỮ THẬP REN MẠ KẼM – PHỤ KIỆN CHIA NHÁNH HIỆU QUẢ TRONG HỆ THỐNG ĐƯỜNG ỐNG

Trong các hệ thống đường ống sử dụng kết nối ren, bên cạnh những phụ kiện quen thuộc như co ren, tê ren hay măng sông, chữ thập ren mạ kẽm là một loại phụ kiện đặc thù nhưng giữ vai trò rất quan trọng.

Với khả năng chia dòng chảy theo bốn hướng, chữ thập ren mạ kẽm thường được sử dụng trong các hệ thống phân phối phức tạp, nơi cần nhiều nhánh ống xuất phát từ cùng một điểm. Nhờ lớp mạ kẽm bảo vệ, sản phẩm có độ bền cao, chống ăn mòn tốt và phù hợp cho cả môi trường trong nhà lẫn ngoài trời.

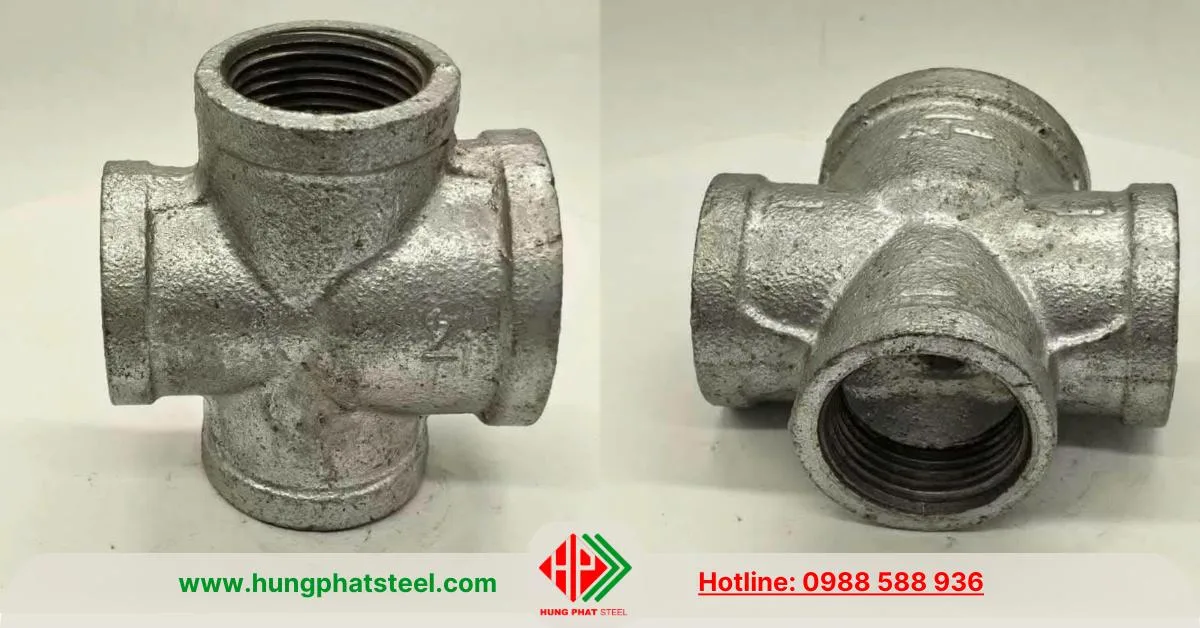

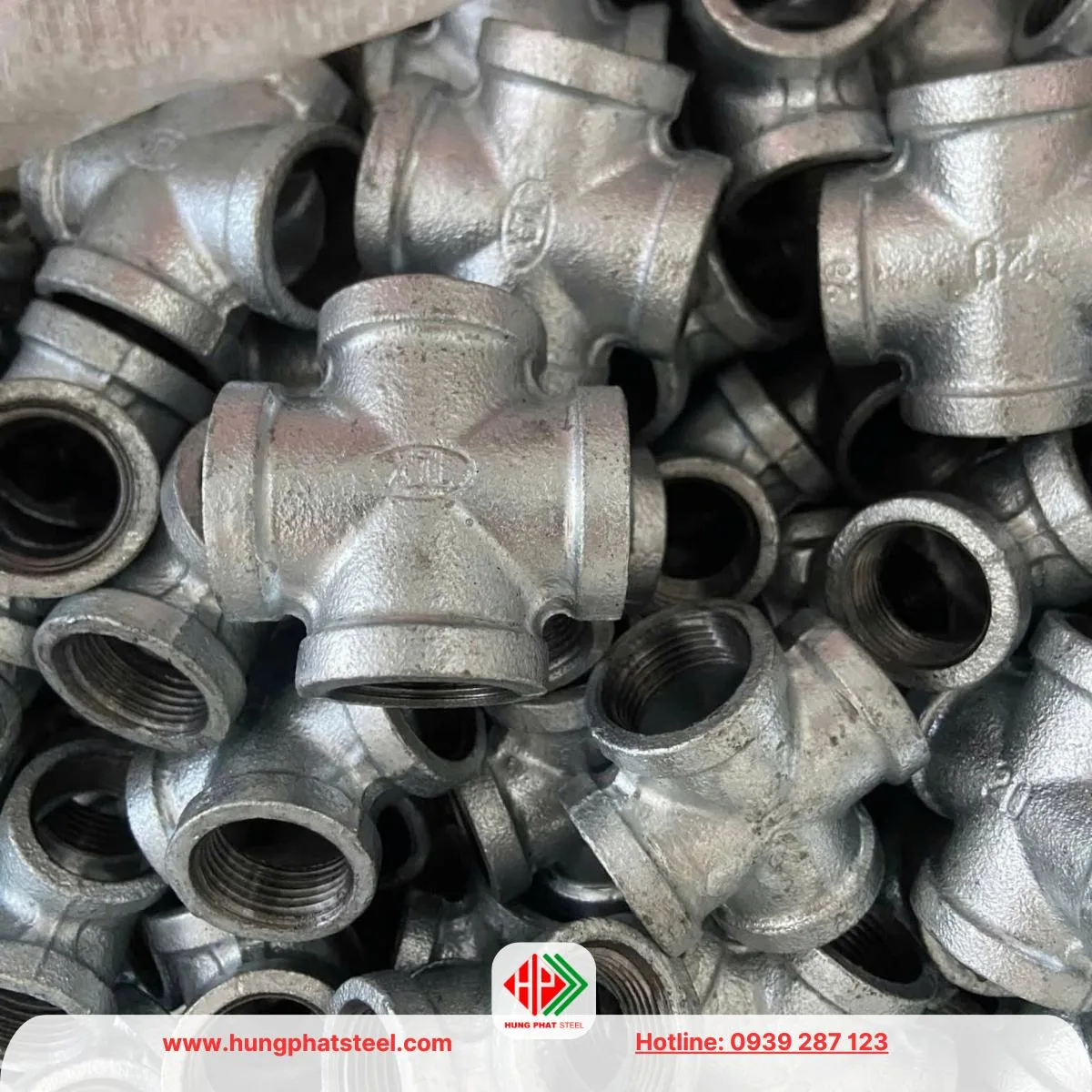

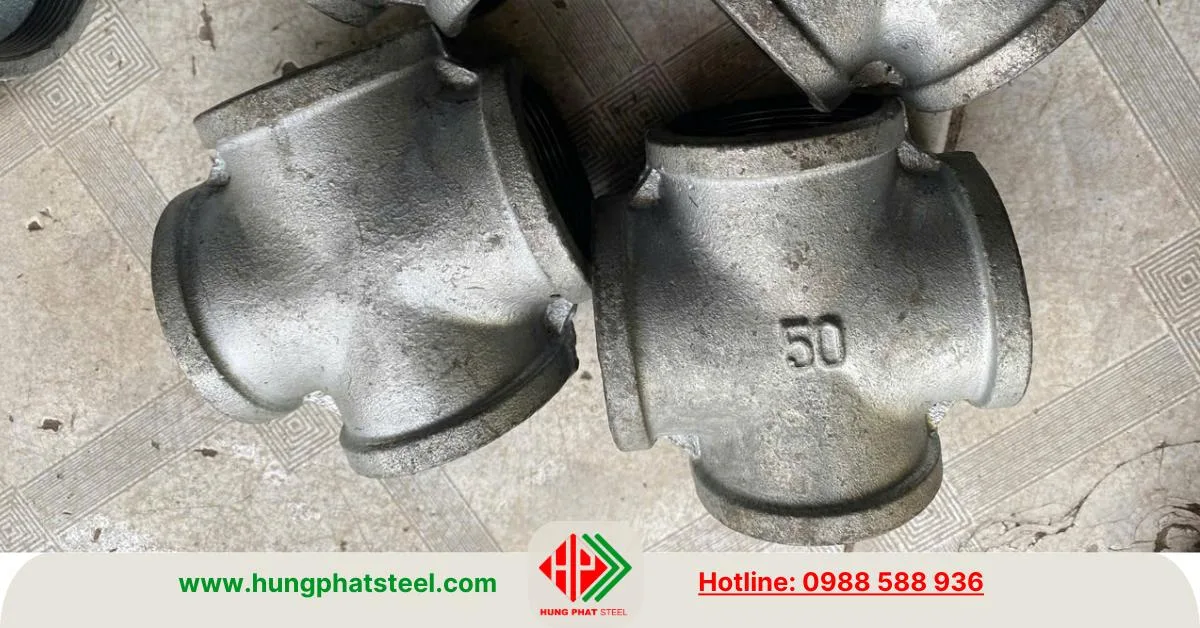

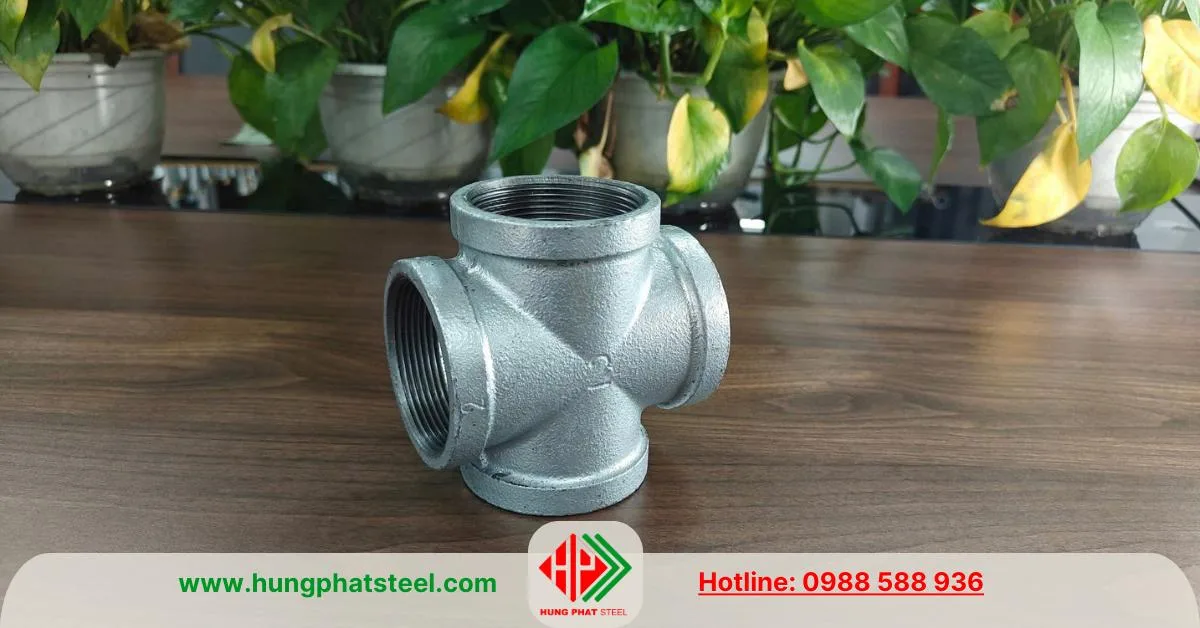

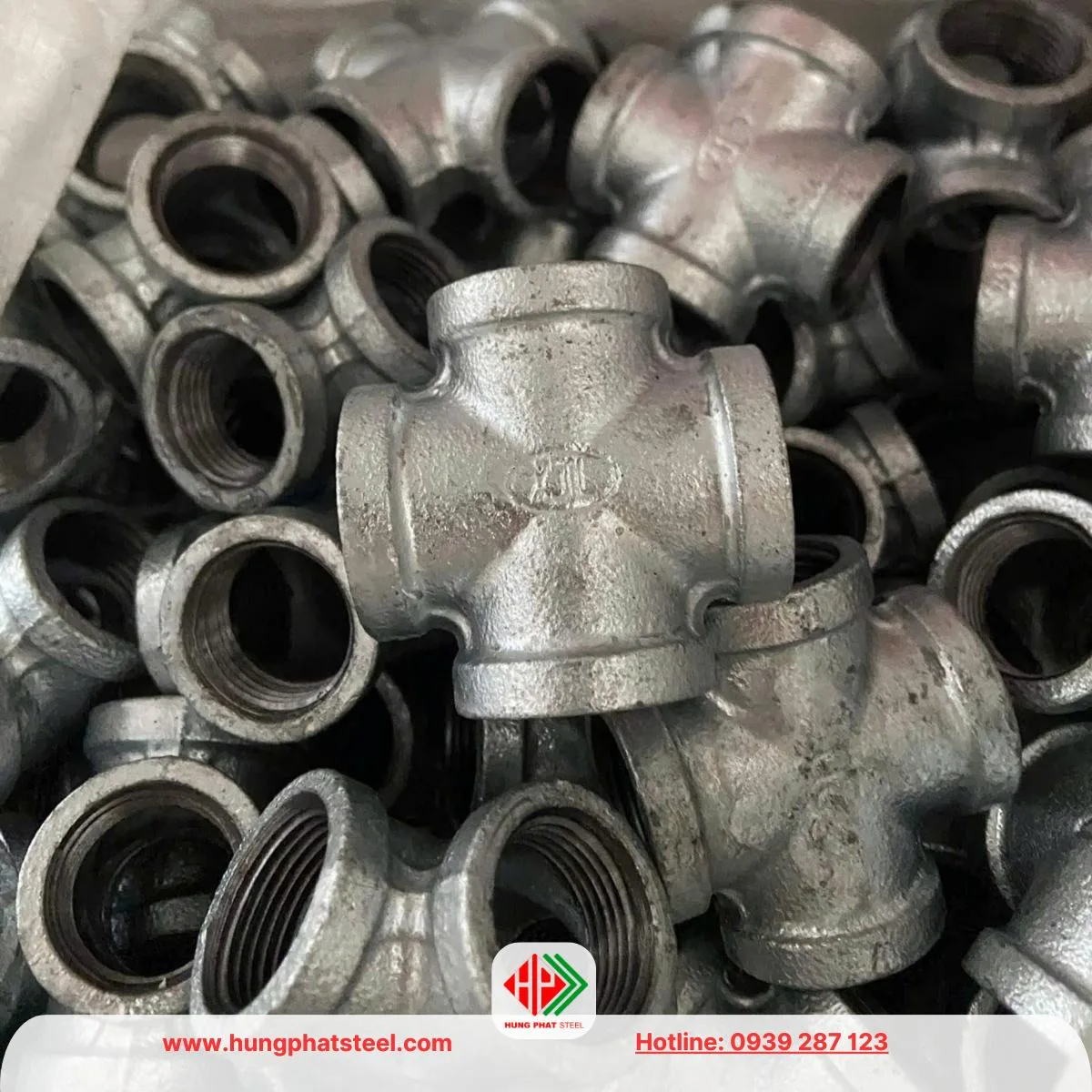

Chữ thập ren mạ kẽm (Cross)

Chữ thập ren mạ kẽm là phụ kiện đường ống có hình dạng chữ thập gồm bốn đầu nối ren, cho phép kết nối bốn đoạn ống tại một vị trí giao nhau. Các đầu ren có thể cùng kích thước hoặc khác kích thước, tùy theo yêu cầu thiết kế hệ thống.

Vật liệu chế tạo thường là thép carbon, sau đó được mạ kẽm (xi kẽm hoặc nhúng kẽm nóng) nhằm tăng khả năng chống gỉ sét, kéo dài tuổi thọ khi làm việc trong môi trường ẩm, có nước hoặc ngoài trời.

Tên gọi và thông số

• Tên sản phẩm: chữ thập ren, tứ thông ren, 4 đầu ren trong…
• Chất liệu: gang mạ kẽm cao cấp.
• Ứng dụng: Dùng cho khí nén, nước, dầu, hơi nóng và nhiều ứng dụng khác.
• Áp suất hoạt động: 16 – 25 bar.
• Nhiệt độ hoạt động: 0 – 220°C.
• Màu sắc: Bạc sần.
• Trọng lượng: 200 – 3000 gram tùy theo kích thước.
• Hệ ren: Ren R – BSPT (ren ống nước thông dụng)
• Sản xuất: MECH, Shanxi, DZ, K1, WGZ…
• Nhà phân phối: Thép Hùng Phát

Cấu tạo và đặc điểm kỹ thuật

Về cấu tạo, chữ thập ren mạ kẽm có thiết kế tương đối đơn giản nhưng đòi hỏi độ chính xác cao trong quá trình gia công:

• Thân chữ thập: được đúc hoặc rèn từ thép carbon, đảm bảo độ dày đồng đều và khả năng chịu áp lực.
• Bốn đầu ren: thường là ren trong, được gia công theo tiêu chuẩn BSPT hoặc NPT để dễ dàng lắp ghép với ống thép ren.
• Lớp mạ kẽm: phủ đều bề mặt trong và ngoài, giúp chống oxy hóa và ăn mòn.

Nhờ thiết kế chắc chắn, chữ thập ren mạ kẽm có thể làm việc ổn định trong các hệ thống áp suất thấp đến trung bình.

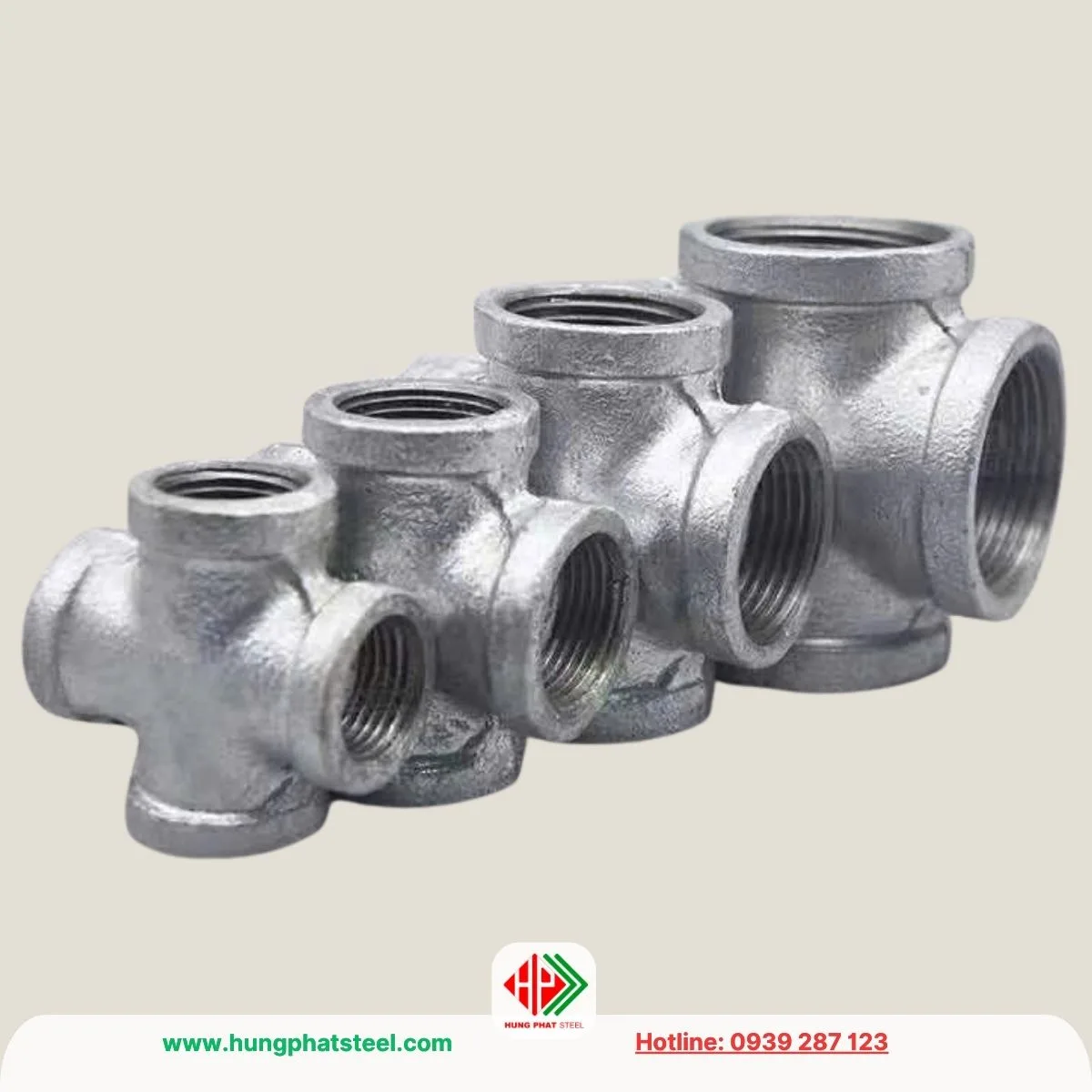

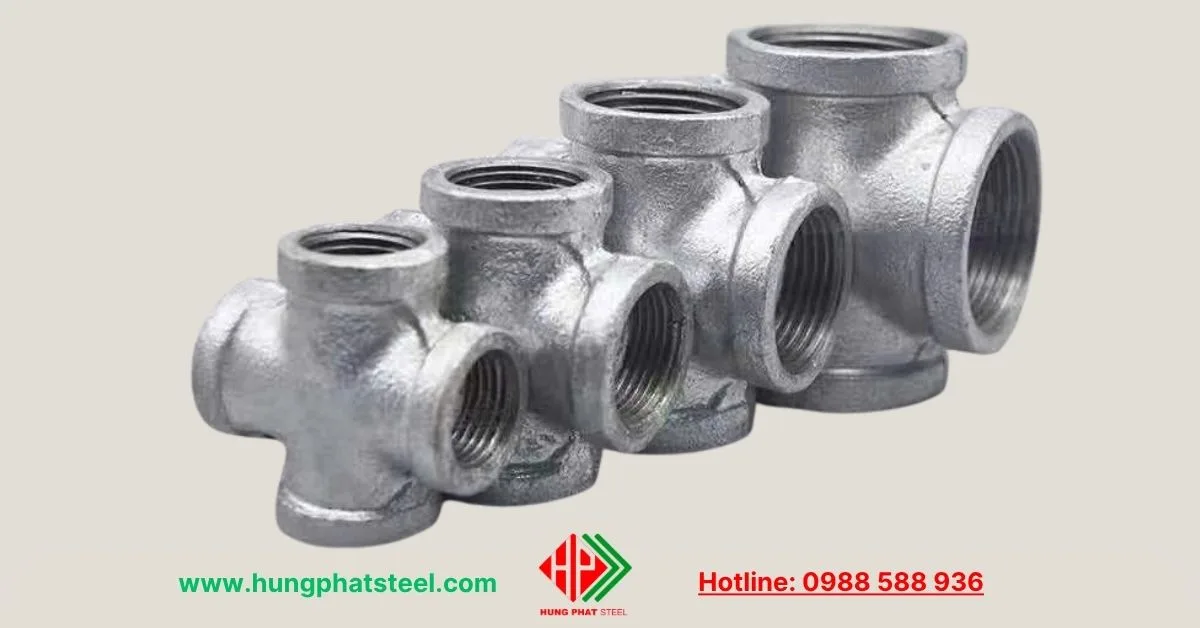

Quy cách đường kính thông dụng

Các thương hiệu:

• Phụ kiện MECH
• Phụ kiện Shanxi Haili

 Ưu điểm của chữ thập ren mạ kẽm

Chữ thập ren mạ kẽm được sử dụng rộng rãi nhờ sở hữu nhiều ưu điểm nổi bật:

• Khả năng chia nhánh linh hoạt: kết nối bốn hướng tại một điểm, tiết kiệm không gian và vật tư.
• Dễ lắp đặt và tháo rời: kết nối ren giúp thi công nhanh, không cần hàn.
• Chống ăn mòn tốt nhờ lớp mạ kẽm bảo vệ.
• Giá thành hợp lý, phù hợp nhiều loại công trình.
• Dễ bảo trì, thay thế khi hệ thống cần chỉnh sửa.

Những ưu điểm này khiến chữ thập ren mạ kẽm trở thành lựa chọn hiệu quả cho các hệ thống phân phối nhiều nhánh.

Các kiểu dáng chữ thập ren mạ kẽm

Chữ thập ren mạ kẽm là phụ kiện dùng để chia dòng chảy theo bốn hướng trong hệ thống đường ống. Dựa vào kích thước các nhánh ren, chữ thập ren mạ kẽm được chia thành hai loại chính: thập đều và thập giảm.

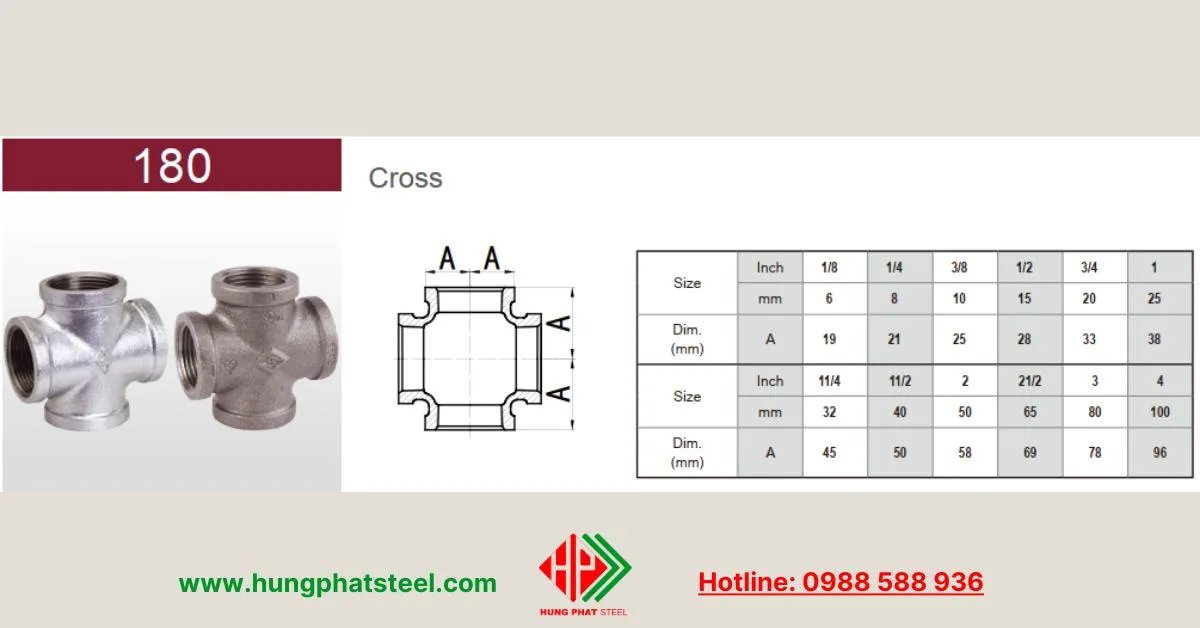

1. Chữ thập đều (Equal Cross)

Chữ thập đều là loại chữ thập có bốn đầu ren cùng kích thước, cho phép kết nối bốn đường ống có đường kính giống nhau tại một điểm giao nhau.

Đặc điểm:

• Bốn nhánh ren đồng kích thước (cùng DN/inch)
• Kết cấu cân đối, phân phối lưu chất đều
• Gia công ren đồng đều, dễ lắp đặt

Ứng dụng:

• Hệ thống cấp nước sinh hoạt và kỹ thuật
• Hệ thống PCCC tại các điểm giao ống
• Đường ống khí nén có lưu lượng phân phối tương đương

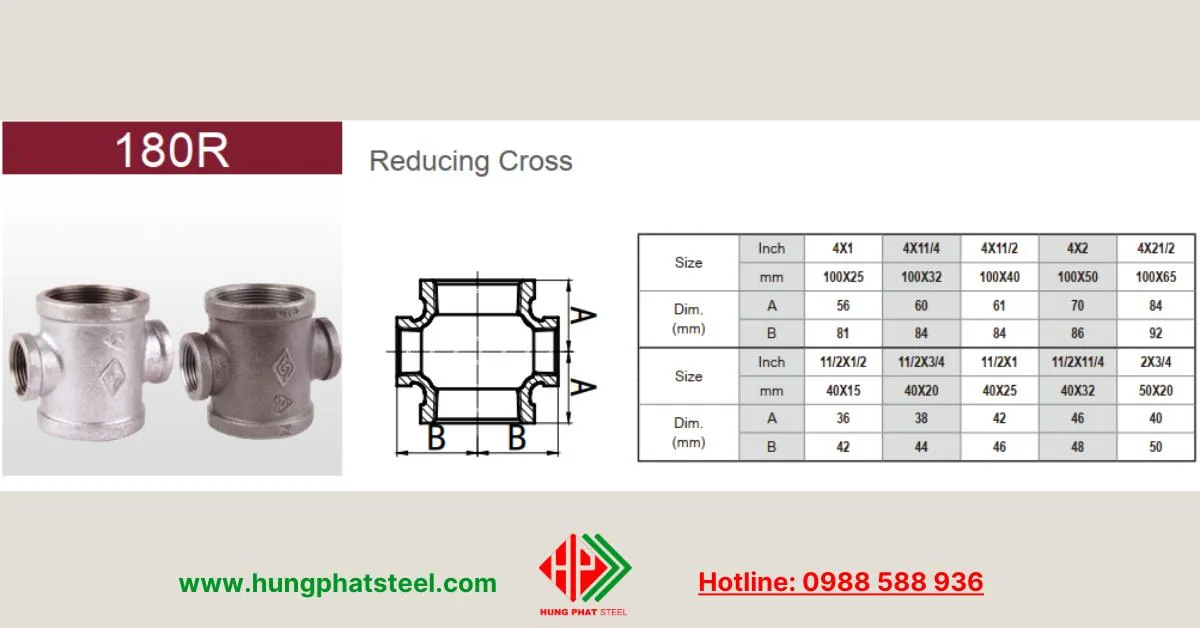

2. Chữ thập giảm (Reducing Cross)

Chữ thập giảm là loại chữ thập có một hoặc nhiều nhánh có kích thước nhỏ hơn so với các nhánh còn lại. Loại này dùng khi cần chia nhánh đồng thời giảm đường kính ống trong cùng một vị trí lắp đặt.

Đặc điểm:

• Kích thước các nhánh không đồng đều
• Thường có 1–2 nhánh nhỏ hơn nhánh chính
• Giúp tiết kiệm không gian và phụ kiện

Ứng dụng:

• Hệ thống PCCC có nhánh phụ cấp nước
• Đường ống kỹ thuật trong nhà xưởng
• Hệ thống khí, nước có nhiều nhánh phụ nhỏ

Phân loại chữ thập ren mạ kẽm theo UL FM

Trong thực tế thi công hệ thống đường ống, đặc biệt là hệ thống phòng cháy chữa cháy (PCCC), chữ thập ren mạ kẽm không chỉ được phân loại theo kích thước (thập đều, thập giảm) mà còn được phân loại quan trọng theo chứng nhận UL FM. Theo đó, chữ thập ren mạ kẽm được chia thành loại có UL FM và loại không có UL FM.

1. Chữ thập ren mạ kẽm có UL FM

Sản phẩm có chứng nhận UL FM là sản phẩm đã được các tổ chức kiểm định quốc tế uy tín như UL (Underwriters Laboratories) và FM (Factory Mutual) chứng nhận, đáp ứng đầy đủ các yêu cầu khắt khe về an toàn PCCC.

Đặc điểm:

• Sản xuất theo tiêu chuẩn nghiêm ngặt về vật liệu, độ dày, khả năng chịu áp và chịu nhiệt
• Trải qua các bài kiểm tra như: thử áp lực, thử độ bền cơ học, thử khả năng làm việc trong điều kiện cháy
• Trên thân chữ thập thường có logo UL, FM hoặc mã số chứng nhận đúc nổi
• Kích thước, trọng lượng và dung sai được kiểm soát chặt chẽ

Ứng dụng:

• Hệ thống PCCC bắt buộc có UL FM
• Nhà máy, kho xưởng, trung tâm thương mại, cao ốc
• Dự án FDI, khu công nghiệp lớn, công trình có vốn nước ngoài

2. Chữ thập ren mạ kẽm không có UL FM

Sản phẩm chỉ có chứng nhận ISO và không UL FM là loại không yêu cầu hoặc không tham gia kiểm định theo tiêu chuẩn UL FM. Đây là dòng sản phẩm phổ biến trên thị trường nhờ giá thành hợp lý và nguồn cung dồi dào.

Đặc điểm:

• Không có dấu UL/FM trên thân sản phẩm
• Sản xuất theo tiêu chuẩn BS, DIN, JIS hoặc tiêu chuẩn nhà máy
• Độ dày và khả năng chịu áp phù hợp với hệ thống thông thường

Ứng dụng:

• Hệ thống cấp nước sinh hoạt và kỹ thuật
• Đường ống khí nén, hơi áp suất thấp – trung bình
• Hệ thống kỹ thuật trong nhà xưởng
• Các công trình không bắt buộc hồ sơ UL FM

Các hệ thống sử dụng chữ thập ren mạ kẽm

Trong thực tế thi công và vận hành hệ thống đường ống, chữ thập ren mạ kẽm được ứng dụng trong nhiều lĩnh vực nhờ khả năng chia nhánh theo bốn hướng, lắp đặt linh hoạt và độ bền cao.

Hệ thống cấp nước

Đối với hệ thống cấp nước, chữ thập ren trong thường được sử dụng để phân phối nước đến nhiều nhánh tại cùng một điểm, giúp tối ưu bố trí đường ống và giảm số lượng phụ kiện trung gian. Loại phụ kiện này đặc biệt phù hợp cho các khu vực cần cấp nước đồng thời cho nhiều hướng khác nhau.

Hệ thống ống chữa cháy

Trong hệ thống phòng cháy chữa cháy (PCCC), loại phụ kiện 4 nhánh này được lắp đặt tại các vị trí giao nhau của đường ống cấp nước chữa cháy, nhất là trong nhà xưởng, kho bãi và khu công nghiệp.

Nhờ kết cấu chắc chắn và khả năng chịu áp ổn định, chữ thập góp phần đảm bảo hệ thống PCCC hoạt động an toàn và hiệu quả khi có sự cố xảy ra.

Đường ống khí nén

Đối với đường ống khí nén, tứ thông ren mạ kẽm đóng vai trò phân phối khí cho nhiều thiết bị trong cùng một khu vực làm việc, giúp giảm chiều dài đường ống và thuận tiện cho việc mở rộng hoặc điều chỉnh hệ thống khi cần thiết.

Hệ thống kỹ thuật của nhà máy và KCN

Tại nhà máy và khu công nghiệp, dòng nối 4 nhánh này được sử dụng phổ biến trong các hệ thống kỹ thuật và đường ống phụ trợ như cấp nước kỹ thuật, khí, hơi áp suất thấp hoặc các tuyến ống phục vụ sản xuất. Tính linh hoạt của kết nối ren giúp việc bảo trì và cải tạo hệ thống trở nên dễ dàng hơn.

Ngoài ra, trong các hệ thống tạm thời, chữ thập ren mạ kẽm là giải pháp phù hợp nhờ dễ lắp đặt và tháo dỡ, đáp ứng tốt nhu cầu thay đổi bố trí đường ống trong quá trình thi công hoặc nâng cấp công trình.

Lưu ý khi lựa chọn

Khi chọn mua chữ thập ren mạ kẽm, cần lưu ý:

• Xác định đúng kích thước DN và tiêu chuẩn ren để đảm bảo lắp vừa với hệ thống.
• Chọn loại mạ phù hợp môi trường sử dụng (xi kẽm hay nhúng kẽm).
• Kiểm tra độ dày thân, chất lượng ren và lớp mạ.
• Ưu tiên sản phẩm có nguồn gốc rõ ràng, đầy đủ chứng từ CO/CQ cho công trình lớn.

Hướng dẫn lắp đặt và sử dụng

Để đảm bảo độ kín, độ bền và an toàn vận hành cho hệ thống đường ống sử dụng phụ kiện ren mạ kẽm, quá trình lắp đặt cần thực hiện tuần tự theo các bước sau:

Bước 1: Kiểm tra vật tư trước khi lắp đặt

• Kiểm tra phụ kiện ren (chữ thập, rắc co, co, tê…) không bị: Nứt, móp, cong vênh. Sứt ren, lệch ren. Bong tróc lớp mạ kẽm
• Kiểm tra đầu ống ren đảm bảo ren đều, không bị ba via hoặc biến dạng.
• Đối với hệ PCCC hoặc công trình lớn, đối chiếu đúng chủng loại (UL FM / không UL FM) theo thiết kế.

👉 Không lắp đặt phụ kiện có ren lỗi hoặc biến dạng vì rất dễ gây rò rỉ và mất an toàn.

Bước 2: Làm sạch ren và bề mặt tiếp xúc

• Dùng giẻ sạch hoặc bàn chải thép mềm để: Loại bỏ bụi bẩn, dầu mỡ, phoi kim loại. Làm sạch cả ren trong và ren ngoài
• Với phụ kiện côn (nếu có), cần đảm bảo bề mặt côn nhẵn, không trầy xước.

👉 Bề mặt sạch giúp băng tan/keo ren bám tốt, tăng độ kín mối nối.

Bước 3: Quấn băng tan hoặc bôi keo ren đúng kỹ thuật

• Băng tan (PTFE): Quấn theo chiều ren vặn Quấn đều tay, sát ren.
• Keo ren: Bôi một lớp mỏng, đều lên ren ngoài. Không bôi quá nhiều gây tràn vào trong ống

👉 Chỉ sử dụng băng tan/keo ren chất lượng tốt, phù hợp với nước, khí hoặc hơi.

Bước 4: Lắp phụ kiện – vặn tay trước

• Lắp phụ kiện vào ống bằng tay trước tiên
• Đảm bảo ren: Ăn khớp đều. Không bị lệch tâm
• Nếu vặn tay thấy nặng hoặc kẹt → tháo ra kiểm tra lại ren.

👉 Không dùng cờ lê ngay từ đầu để tránh làm hỏng ren.

Bước 5: Siết bằng dụng cụ với lực vừa đủ

• Dùng mỏ lết hoặc cờ lê đúng kích cỡ
• Siết từ từ, đều lực
• Không siết quá mạnh, đặc biệt với: Phụ kiện ren nhỏ. Phụ kiện mạ kẽm
• Nguyên tắc: đủ kín – không ép chết ren

👉 Siết quá lực có thể gây nứt phụ kiện, hỏng ren hoặc bong lớp mạ.

Bước 6: Cố định hệ thống (nếu cần)

• Với đường ống dài hoặc có rung động: Cố định bằng giá đỡ, cùm treo. Tránh để trọng lượng đường ống dồn lên mối ren
• Đảm bảo phụ kiện không chịu lực kéo hoặc xoắn liên tục.

Bước 7: Chạy thử và kiểm tra rò rỉ

• Sau khi lắp xong: Cấp nước / khí / hơi từ từ. Quan sát toàn bộ các mối nối
• Nếu phát hiện rò rỉ: Xả áp hoàn toàn. Tháo mối nối. Quấn lại băng tan hoặc bôi lại keo ren. Lắp lại từ đầu

👉 Không xử lý rò rỉ bằng cách siết thêm lực khi hệ thống đang chịu áp.

Bước 8: Kiểm tra và bảo trì trong quá trình sử dụng

• Đối với hệ thống vận hành lâu dài: Kiểm tra định kỳ các mối ren (3–6 tháng/lần)
• Đặc biệt chú ý: Hệ rung động (khí nén). Hệ ngoài trời. Hệ PCCC
• Thay thế ngay phụ kiện nếu phát hiện: Rỉ sét nặng. Rò rỉ tái diễn. Biến dạng thân phụ kiện

Lưu ý an toàn quan trọng

• Không lắp đặt khi hệ thống đang có áp suất
• Không trộn lẫn ren BSPT và NPT
• Không dùng phụ kiện không UL FM cho hệ PCCC yêu cầu UL FM
• Luôn tuân thủ bản vẽ và tiêu chuẩn thiết kế

Phụ kiện cross này là một phụ kiện quan trọng trong các hệ thống đường ống cần chia nhánh nhiều hướng. Với thiết kế chắc chắn, khả năng chống ăn mòn tốt và tính linh hoạt cao, sản phẩm này đáp ứng hiệu quả nhu cầu lắp đặt trong nhiều lĩnh vực từ cấp nước, PCCC đến công nghiệp.

Việc lựa chọn đúng loại chữ thập ren mạ kẽm, phù hợp tiêu chuẩn và môi trường sử dụng, sẽ giúp hệ thống vận hành ổn định, bền bỉ và tiết kiệm chi phí bảo trì trong suốt quá trình sử dụng.

Các thương hiệu thông dụng

Dưới đây là các thương hiệu sản xuất phụ kiện ren mạ kẽm thông dụng, được sử dụng rộng rãi tại thị trường Việt Nam hiện nay, chủ yếu đến từ Trung Quốc và một số thương hiệu quốc tế quen thuộc trong ngành đường ống:

• Shanxi Haili, Shanxi Bote, Shanxi Taigu… Chuyên phụ kiện ren thép carbon mạ kẽm như co, tê, rắc co, chữ thập… dùng cho cấp nước, PCCC và hệ thống kỹ thuật.
• Mech Group Tập đoàn lớn, nổi bật với phụ kiện ren gang/thép mạ kẽm, nhiều dòng đạt UL/FM, dùng nhiều trong hệ PCCC.
• Anvil China Sản xuất phụ kiện ren theo tiêu chuẩn Mỹ, thường dùng cho công trình công nghiệp và PCCC tiêu chuẩn cao.
• Jinan/WGZ,DZ fittings Thương hiệu phổ biến phân khúc trung cấp, quy cách đa dạng, giá cạnh tranh.
• Hebei Piping Nhóm các nhà máy tại Hà Bắc chuyên phụ kiện ren mạ kẽm xuất khẩu, dùng nhiều cho hệ nước và kỹ thuật.
• Cangzhou Huaye Cung cấp phụ kiện ren thép carbon, mạ kẽm cho thị trường châu Á.

Đơn vị phân phối

Thép Hùng Phát là đơn vị nhập khẩu và phân phối chữ thập ren mạ kẽm cùng đa dạng các phụ kiện đường ống như rắc co, co ren, tê ren, măng sông, lơ thu, nút bịt… phục vụ cho hệ thống cấp nước, PCCC, khí nén và đường ống kỹ thuật công nghiệp.

Sản phẩm do Thép Hùng Phát cung cấp có nguồn gốc nhập khẩu rõ ràng, quy cách đầy đủ, ren gia công chính xác và lớp mạ kẽm bền, đáp ứng yêu cầu kỹ thuật và độ bền trong nhiều điều kiện sử dụng.

Với nguồn hàng ổn định, sẵn kho số lượng lớn, cùng dịch vụ tư vấn và giao hàng nhanh, Thép Hùng Phát là đối tác tin cậy của nhiều nhà thầu và đơn vị thi công trên toàn quốc.
