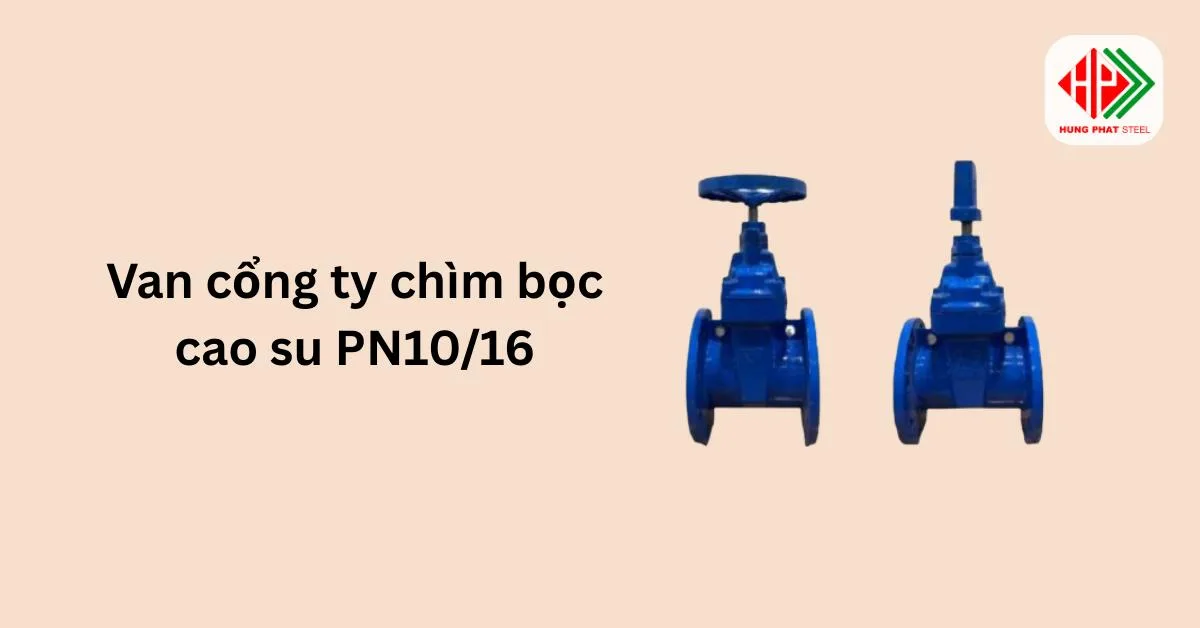

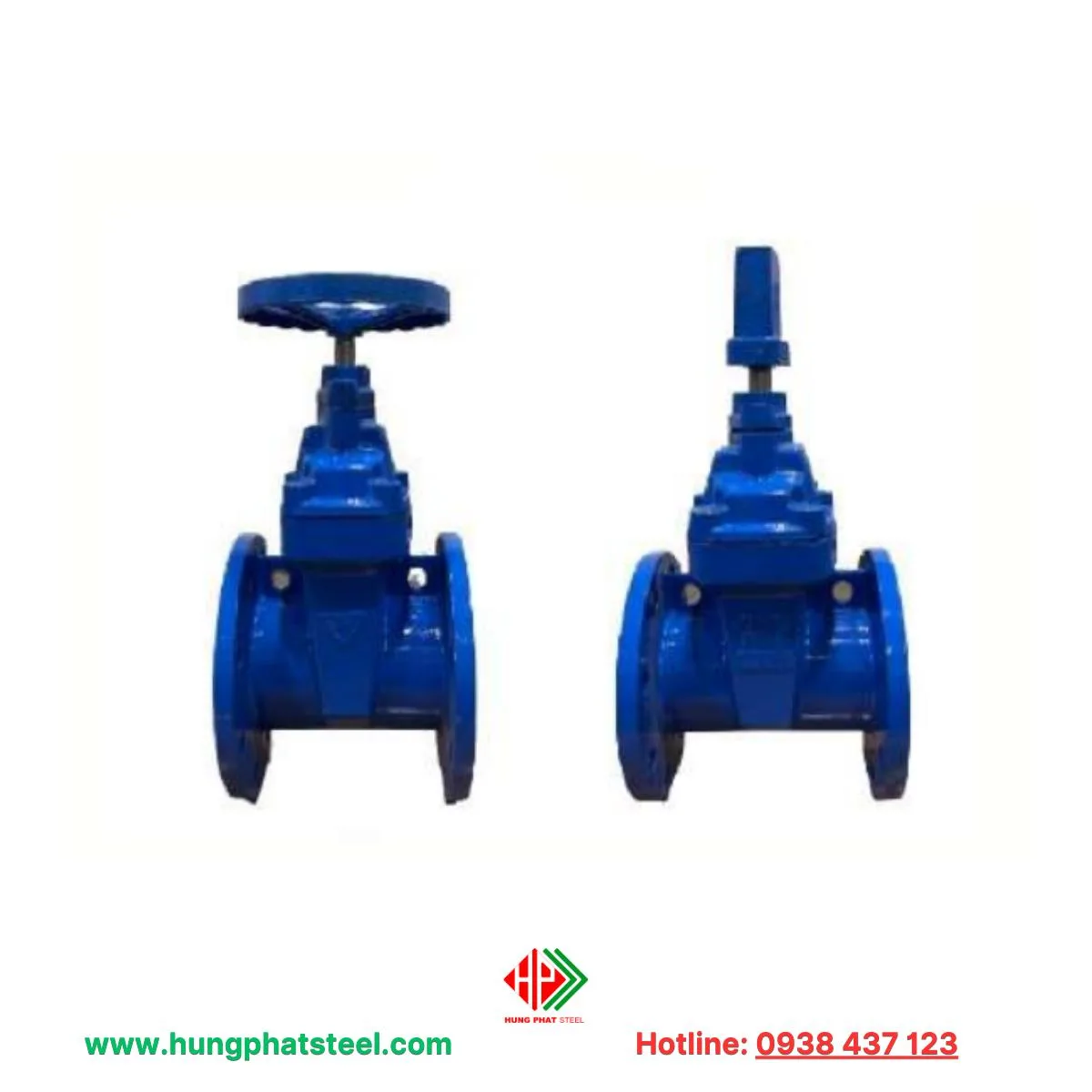

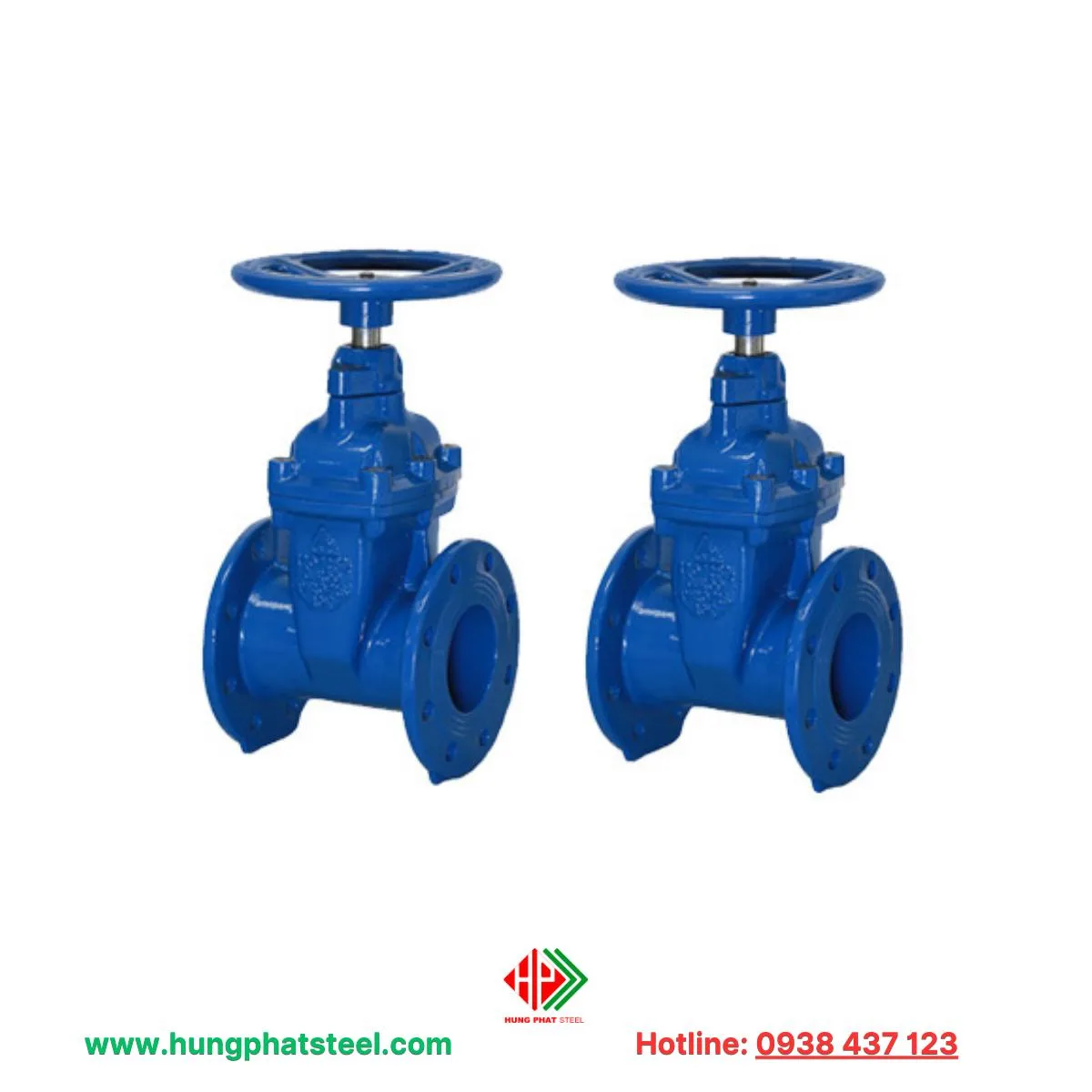

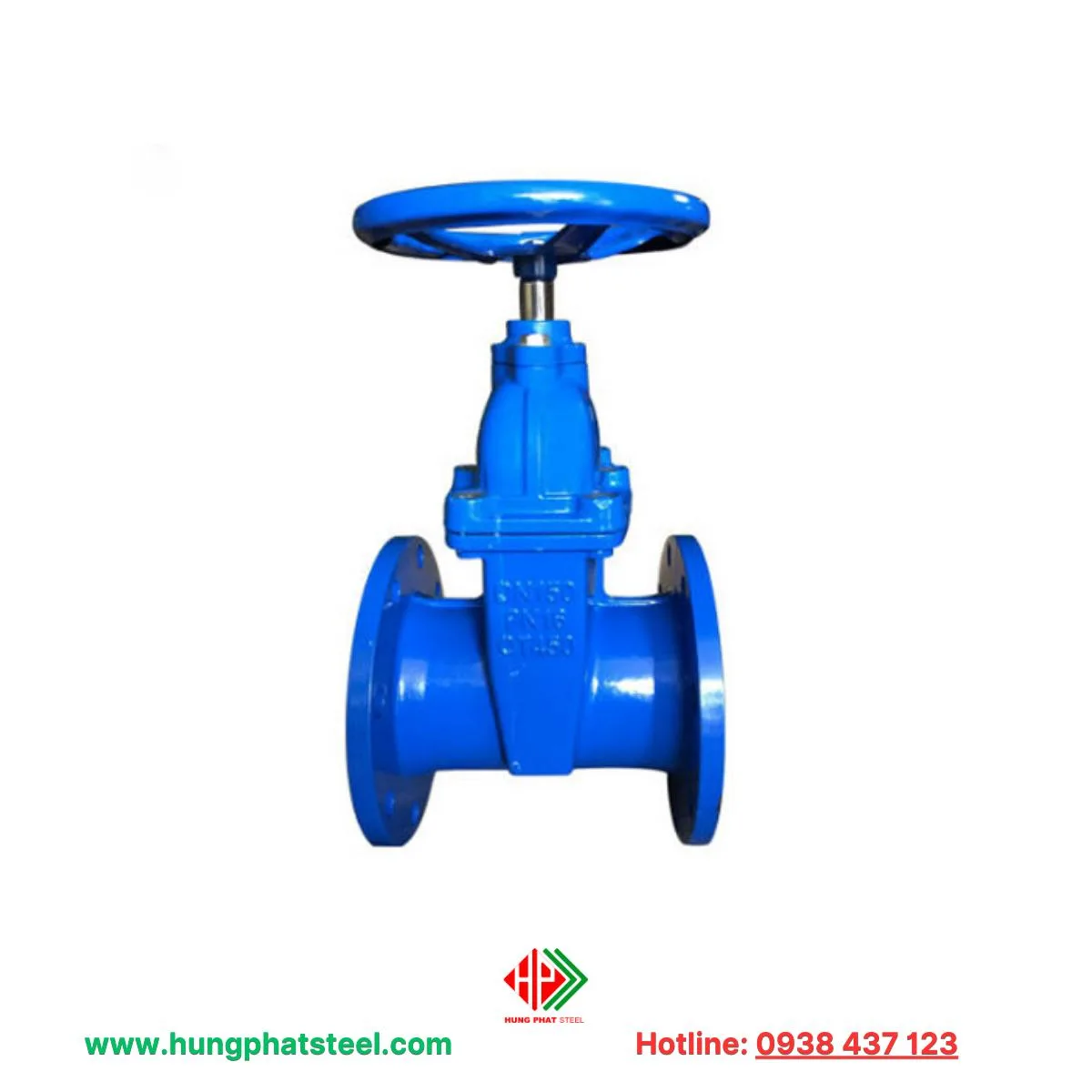

Van cổng ty chìm bọc cao su PN10/16

Van cổng ty chìm bọc cao su PN10/16 là dòng van công nghiệp được sử dụng phổ biến trong các hệ thống cấp thoát nước, phòng cháy chữa cháy và nhiều ứng dụng công nghiệp khác. Với thiết kế trục ty chìm nhỏ gọn, van không chiếm nhiều không gian lắp đặt và đặc biệt phù hợp khi thi công trong hố ga hoặc những vị trí hạn chế chiều cao. Cánh van được bọc cao su đàn hồi (EPDM/NBR) giúp đóng kín tuyệt đối, chống rò rỉ và tăng tuổi thọ thiết bị.

Ngoài ra, sản phẩm đáp ứng tiêu chuẩn áp lực PN10/16, đảm bảo khả năng làm việc ổn định trong môi trường có áp suất cao. Nhờ kết hợp giữa độ bền, tính an toàn và hiệu quả vận hành, van cổng ty chìm bọc cao su PN10/16 trở thành lựa chọn tin cậy cho các công trình đòi hỏi chất lượng và độ bền lâu dài.

Thông số kỹ thuật

Tên sản phẩm: Van cổng ty chìm bọc cao su PN10/16
Thiết kế & chế tạo: BS 5163
Mặt bích kết nối: EN 1092 PN10/16
Chiều dài đối mặt (Face to Face): BS 5163
Áp suất danh nghĩa (MPa): 1.6
Thử kín nước (Seal test): 1.76 MPa
Thử áp lực thân (Shell test): 2.4 MPa
Nhiệt độ làm việc phù hợp: -10℃ ~ 80℃
Môi chất phù hợp: Nước
Nhà cung cấp: Thép Hùng Phát

Bảng giá của van cổng ty chìm bọc cao su PN10/16

Sản phẩm	Đường kính (DN)	Đơn giá van cổng ty chìm nắp chụp	Đơn giá van cổng ty chìm tay quay	Đơn giá van cổng ty chìm UL/FM
Van cổng ty chìm bọc cao su PN10/16	50	1.684.000	1.894.000	2.524.000
	65	1.859.000	2.014.000	2.764.000
	80	2.547.000	2.761.000	4.027.000
	100	3.057.000	3.317.000	4.616.000
	125	4.054.000	4.396.000	5.660.000
	150	5.328.000	5.775.000	8.225.000
	200	7.994.000	8.634.000	11.627.000
	250	12.563.000	13.568.000	17.357.000
	300	17.488.000	18.888.000	24.161.000
	350	27.629.000	29.010.000	–
	400	39.506.000	41.482.000	–
	450	52.269.000	54.884.000	–
	500	66.546.000	69.872.000	–
	600	85.416.000	89.687.000	–

Lưu ý: Bảng giá chỉ mang tính chất tham khảo. Quý khách vui lòng liên hệ Thép Hùng Phát để nhận báo giá chi tiết và ưu đãi tốt nhất.

Những sản phẩm PCCC khác:

Đầu báo khói quang điện MPF-33

Còi đèn báo cháy MPF-902D

Nút nhấn khẩn cấp MPF-2W

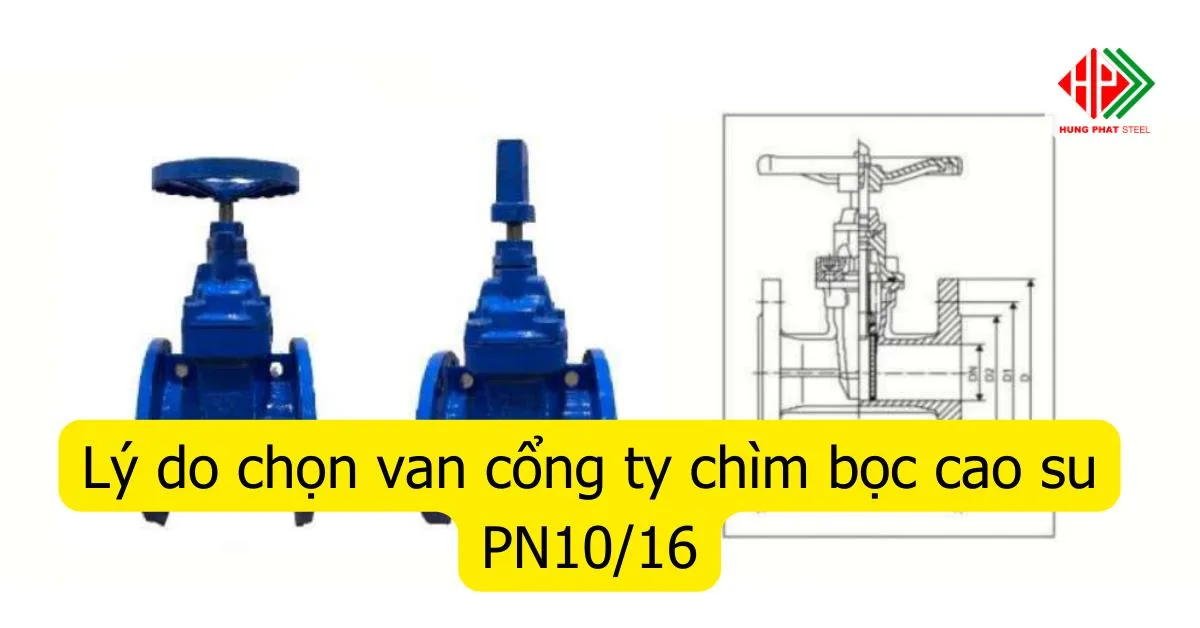

Những lý do dùng van cổng ty chìm bọc cao su PN10/16

Đảm bảo độ kín tuyệt đối

Cánh van (nêm van) được bọc cao su EPDM, khi đóng lại sẽ ép sát vào thân van, tạo độ kín 100% → hạn chế rò rỉ nước.

Chống ăn mòn, tuổi thọ cao

Thân van bằng gang dẻo, phủ epoxy chống gỉ.
Cao su bọc cánh van chịu nước sạch, nước thải, không bị mục nát.

Vận hành nhẹ, dễ đóng mở

Do là ty chìm (non-rising stem) → ty không trồi lên khi vận hành, tiết kiệm không gian, phù hợp lắp đặt nơi hẹp (hố van, ống ngầm).
Có thể vận hành bằng tay quay, vô lăng, hộp số hoặc motor/actuator.

Tiêu chuẩn quốc tế (PN10/16)

Áp lực danh định 10 hoặc 16 bar, phù hợp hầu hết các hệ thống cấp nước đô thị, PCCC và công nghiệp.
Sản xuất theo tiêu chuẩn BS 5163, EN 1092… đảm bảo chất lượng.

Ứng dụng linh hoạt

Dùng trong hệ thống cấp nước sạch, nhà máy xử lý nước, hệ thống PCCC, cấp thoát nước công nghiệp, hệ thống tưới tiêu, nhà máy điện, xi măng…

Bảo trì dễ dàng

Cấu tạo đơn giản, ít hư hỏng.
Khi cần thay gioăng hoặc cánh van có thể tháo lắp nhanh.

Giá thành hợp lý

So với các loại van inox hay van bướm, van cổng gang bọc cao su PN10/16 có giá thành vừa phải, dễ mua, nhiều hãng cung cấp (SW, AUT, ARV, JIS, Samwoo, Wonil, Trung Quốc…).

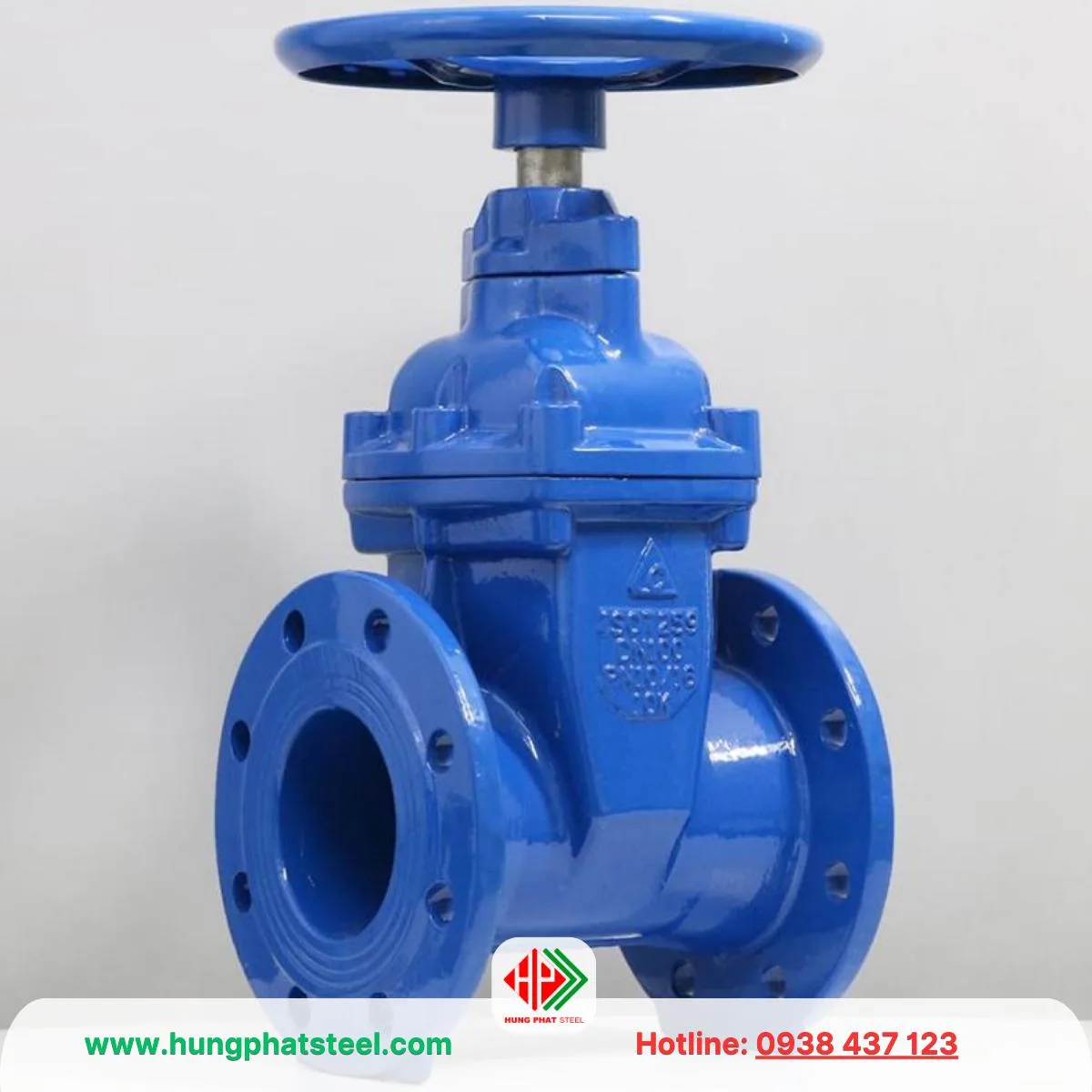

Cấu tạo van cổng ty chìm bọc cao su PN10/16

Thân van (Body)

Chất liệu: Gang cầu (ductile iron GGG50) hoặc gang xám (GG25).
Bên ngoài phủ sơn epoxy dày 250–300 µm chống ăn mòn, chống bám cặn.
Thiết kế kết nối mặt bích EN 1092-2 PN10/16.

Nắp van (Bonnet)

Gắn chặt với thân van bằng bulong.
Bên trong có vòng làm kín (O-ring, gasket) để tránh rò rỉ.

Ty van (Stem – trục van)

Thép không gỉ (stainless steel 304/316).
Vì là ty chìm nên khi vận hành, ty van xoay tại chỗ, không trồi lên khỏi nắp van.
Được bôi trơn, chống kẹt khi đóng mở.

Đĩa van (Gate/Disc)

Thân đĩa bằng gang dẻo.
Bọc cao su EPDM chất lượng cao, ép lưu hóa → đảm bảo kín tuyệt đối khi đóng, chống ăn mòn.

Vòng làm kín (Seat/Gioăng làm kín)

Bằng đồng, inox hoặc vòng đúc liền thân.
Tiếp xúc trực tiếp với cao su bọc đĩa van, đảm bảo kín khít.

Bulong, đai ốc, vòng chặn

Thép mạ kẽm hoặc inox, chống gỉ.
Liên kết thân – nắp van chắc chắn.

Vô lăng tay quay (Handwheel) / Hộp số (Gearbox)

Dùng để điều khiển van.
Một số dòng có thể lắp motor điện (electric actuator) hoặc bộ điều khiển khí nén.

Nguyên lý hoạt động

Khi xoay vô lăng, ty van xoay tại chỗ → truyền lực làm đĩa van dịch chuyển lên/xuống theo ren bên trong → mở hoặc đóng dòng chảy.
Ở trạng thái đóng, đĩa van ép sát vào vòng làm kín, cao su EPDM đảm bảo kín tuyệt đối.
Ở trạng thái mở hoàn toàn, cửa van không cản trở dòng chảy → lưu lượng đi qua gần như không bị giảm.

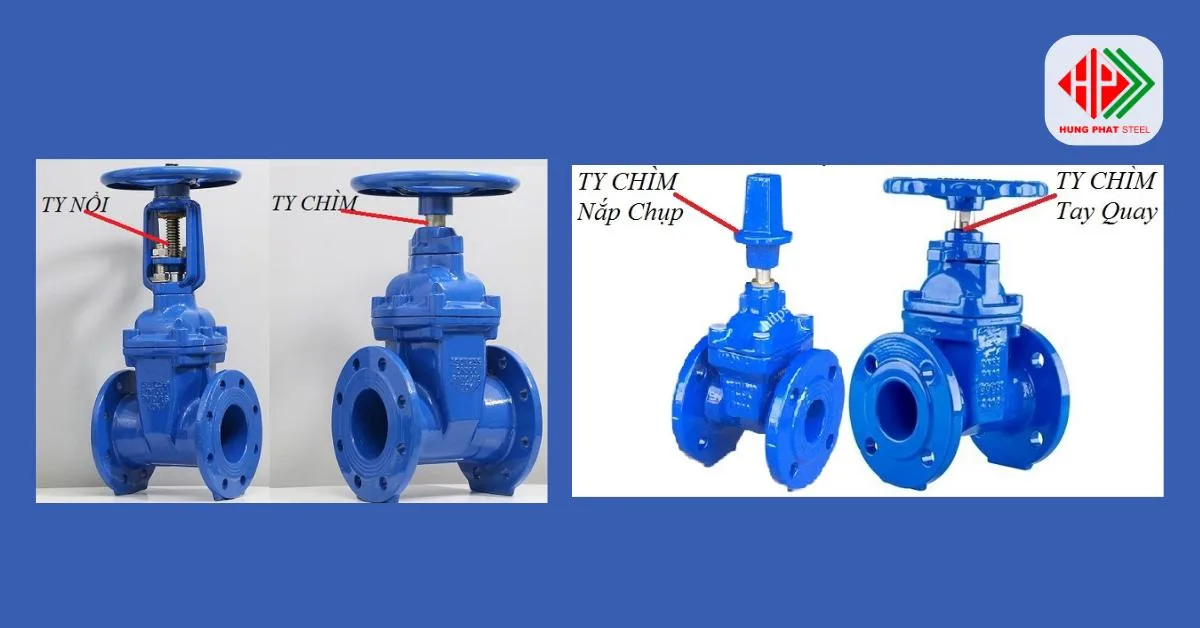

Phân biệt van cổng ty chìm và nổi

Tiêu chí	Van cổng ty chìm (Non Rising Stem)	Van cổng ty nổi (Rising Stem)
Cấu tạo ty van	Ty van không trồi lên, chuyển động xoay tại chỗ	Ty van trồi lên khi mở, hạ xuống khi đóng
Chiều cao lắp đặt	Gọn, tiết kiệm không gian, phù hợp chỗ hẹp (hố ga, ống ngầm)	Chiều cao thay đổi theo hành trình van, cần không gian trên rộng
Dễ quan sát trạng thái van	Khó nhận biết van đang mở/đóng (phải nhìn tay quay hoặc chỉ thị)	Rất dễ quan sát: nhìn chiều dài ty trồi ra là biết mở/đóng
Độ bền, tuổi thọ ty	Ty nằm trong thân van, tiếp xúc nhiều với lưu chất, dễ bị ăn mòn hơn	Ty ở ngoài, ít tiếp xúc với lưu chất → bền hơn, ít gỉ sét
Chi phí	Giá rẻ hơn, phổ biến hơn	Giá cao hơn, cồng kềnh hơn
Ứng dụng	Hệ thống ngầm, không gian hẹp, đường ống nước đô thị, PCCC	Nhà máy công nghiệp, trạm bơm, nơi cần quan sát trực tiếp tình trạng van

Ứng dụng van cổng ty chìm bọc cao su PN10/16

1. Hệ thống cấp nước đô thị & khu dân cư

Lắp đặt trên đường ống chính và nhánh phân phối.
Đóng/mở từng đoạn đường ống khi cần sửa chữa, bảo dưỡng.
Ngăn nước chảy ngược hoặc chia vùng cấp nước.

2. Hệ thống PCCC (phòng cháy chữa cháy)

Lắp trên tuyến ống cấp nước chữa cháy.
Đảm bảo độ kín tuyệt đối, chịu áp lực PN16 (16 bar) → an toàn khi có sự cố.
Thường kết hợp với trụ cứu hỏa (hydrant).

3. Nhà máy xử lý nước & hệ thống thoát nước

Kiểm soát dòng chảy trong các bể chứa, trạm bơm, nhà máy xử lý nước thải.
Cao su EPDM bọc cánh van chịu được môi trường nước thải, hóa chất loãng.

4. Công nghiệp sản xuất

Lắp đặt trong nhà máy điện, xi măng, luyện kim, chế biến thực phẩm, dệt nhuộm…
Đóng/mở hoặc cô lập một đoạn ống khi cần bảo dưỡng.

5. Nông nghiệp & tưới tiêu

Dùng trong hệ thống kênh mương, ống dẫn nước tưới tiêu.
Điều tiết dòng chảy dễ dàng, chi phí thấp.

6. Hệ thống ngầm & không gian hẹp

Do ty chìm, chiều cao cố định, phù hợp lắp trong hố ga, đường ống ngầm, không tốn nhiều không gian.

Lợi ích khi mua tại Thép Hùng Phát hôm nay

Giá cạnh tranh – chiết khấu tốt

Cam kết giá nhập khẩu trực tiếp, không qua trung gian.
Chính sách chiết khấu hấp dẫn cho đơn hàng số lượng lớn.

Sản phẩm chính hãng – chứng chỉ đầy đủ

Van cổng ty chìm bọc cao su PN10/16 từ các thương hiệu uy tín (SW, ARV, AUT, Wonil…).
Đầy đủ CO, CQ, chứng chỉ kiểm định chất lượng.

Kho hàng luôn sẵn – giao nhanh toàn quốc

Hệ thống kho lớn tại TP.HCM & các tỉnh, luôn có sẵn từ DN50 – DN1000.
Giao hàng tận nơi, đúng tiến độ công trình.

Tư vấn kỹ thuật chuyên nghiệp

Đội ngũ kỹ sư am hiểu hệ thống cấp thoát nước, PCCC, công nghiệp.
Hỗ trợ chọn đúng model, đúng áp lực (PN10/16), đúng nhu cầu.

Dịch vụ hậu mãi chu đáo

Bảo hành chính hãng theo tiêu chuẩn nhà sản xuất.
Hỗ trợ đổi trả nhanh nếu lỗi kỹ thuật.
Cung cấp dịch vụ lắp đặt & hướng dẫn sử dụng.
