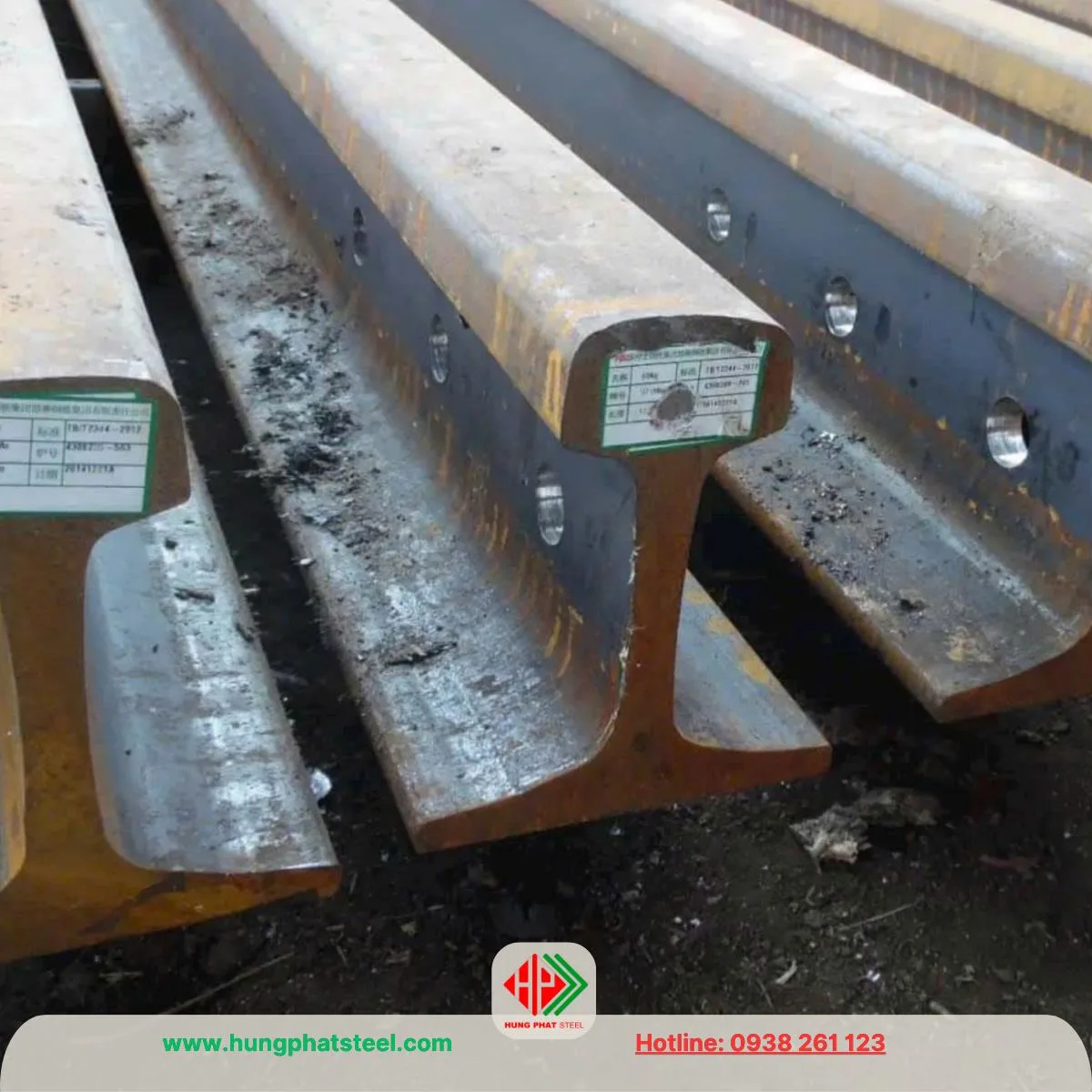

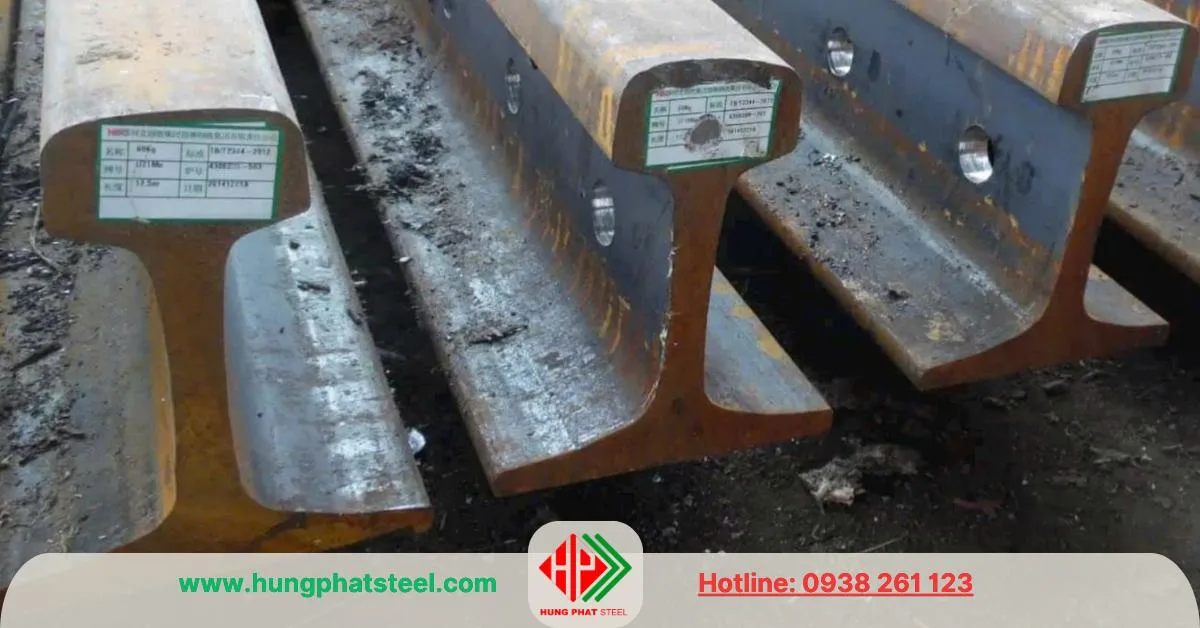

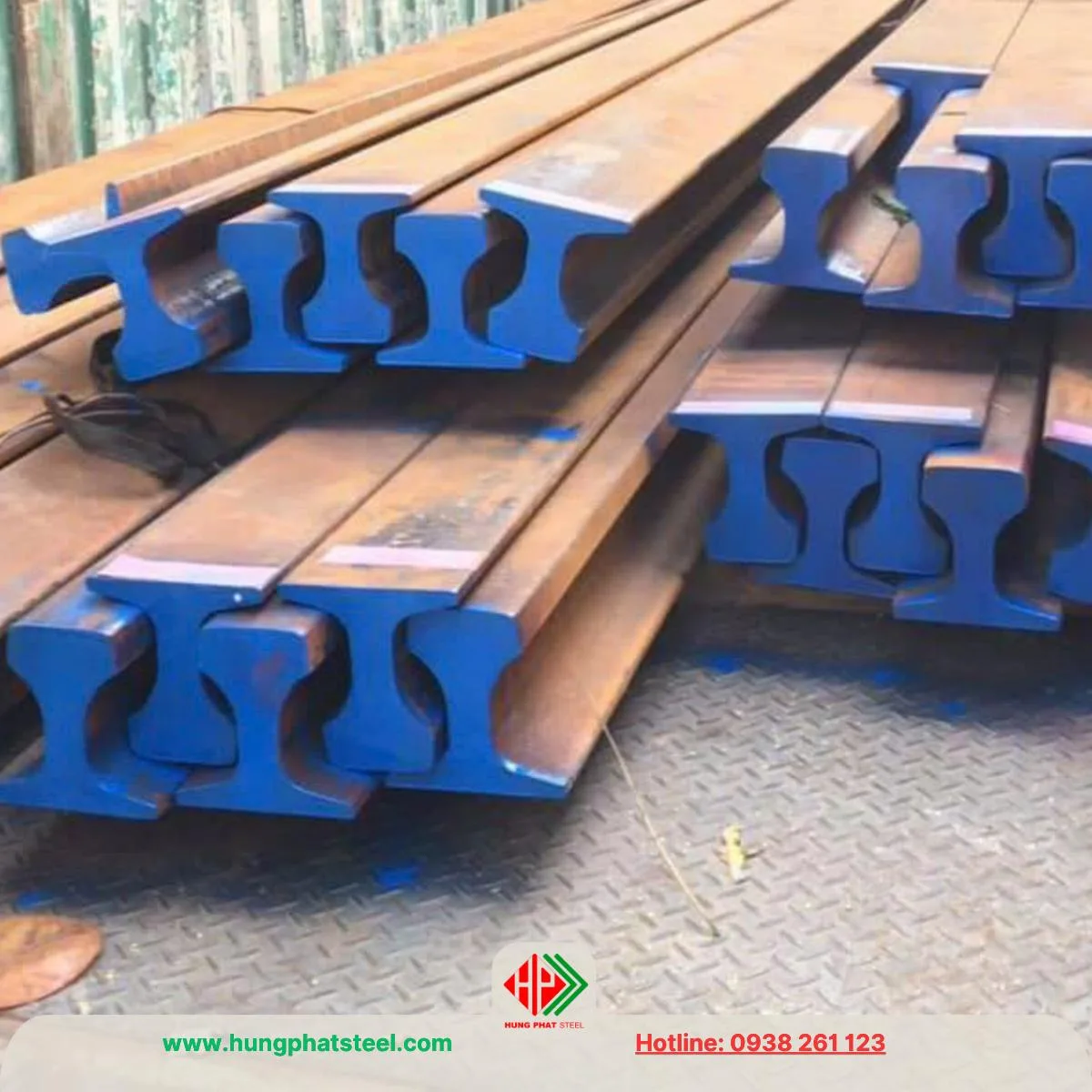

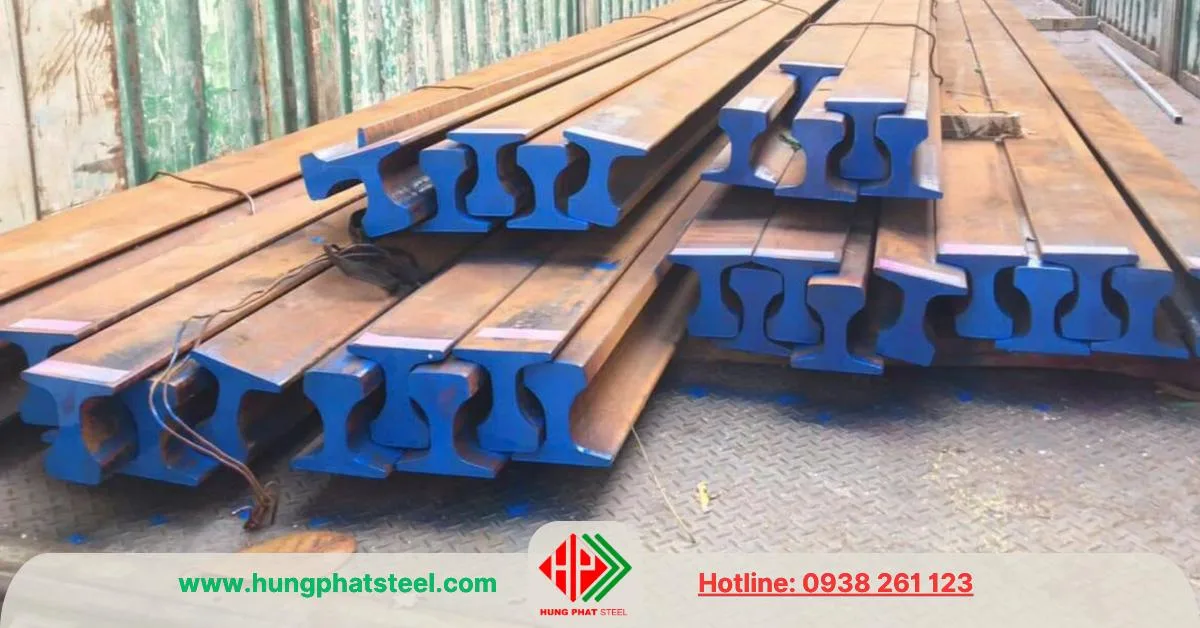

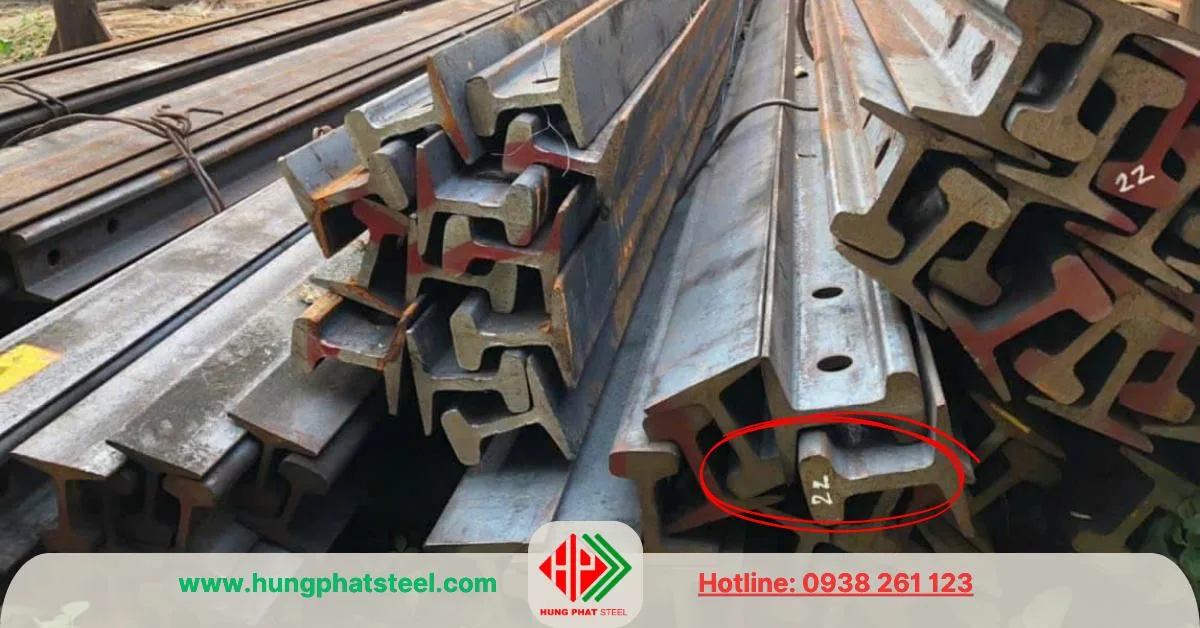

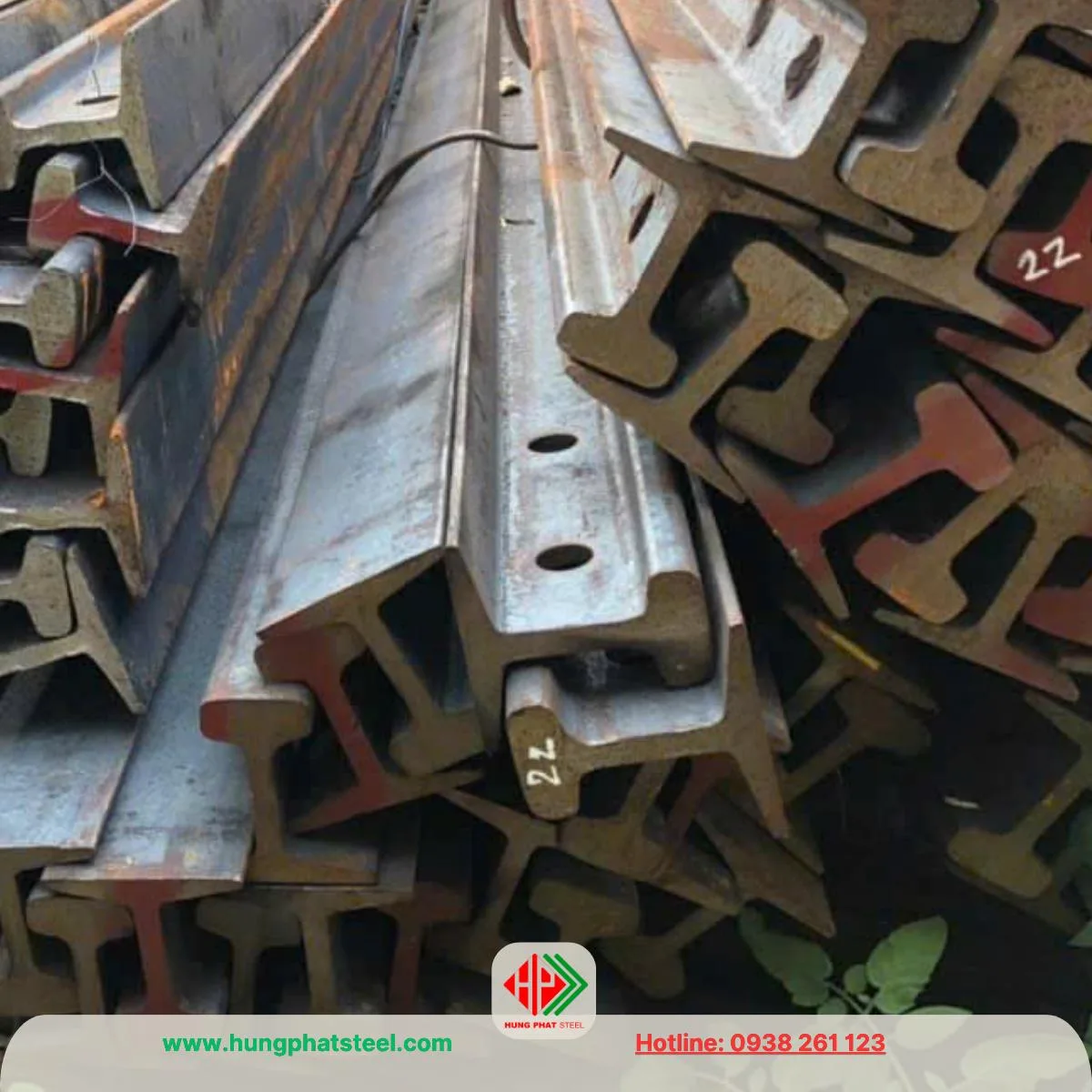

Thép Ray P22

Thép ray P22 là một loại thép chuyên dụng được sử dụng để chế tạo đường ray trong ngành đường sắt. Tên gọi P22 được sử dụng để chỉ các đặc tính kỹ thuật cụ thể của loại ray này, trong đó P thường là viết tắt của ray (đường ray), và 22 biểu thị trọng lượng của ray, tính bằng kilogam trên mỗi mét chiều dài.

Cụ thể, thép ray P22 có trọng lượng khoảng 22 kg/m, khiến nó trở thành một trong những loại ray nhẹ, phù hợp cho các tuyến đường sắt khổ hẹp hoặc các ứng dụng đường sắt công nghiệp.
Thép ray P22 được sản xuất từ thép cacbon hoặc thép hợp kim, với các đặc tính cơ học được tối ưu hóa để chịu được tải trọng lớn, áp lực từ bánh xe tàu, và các điều kiện môi trường khắc nghiệt.

Loại thép này đóng vai trò quan trọng trong việc đảm bảo an toàn và hiệu quả của hệ thống giao thông đường sắt, đặc biệt ở các nước có mạng lưới đường sắt khổ hẹp như Việt Nam, Ấn Độ, hoặc một số quốc gia khác ở châu Á và châu Phi.

Mục lục

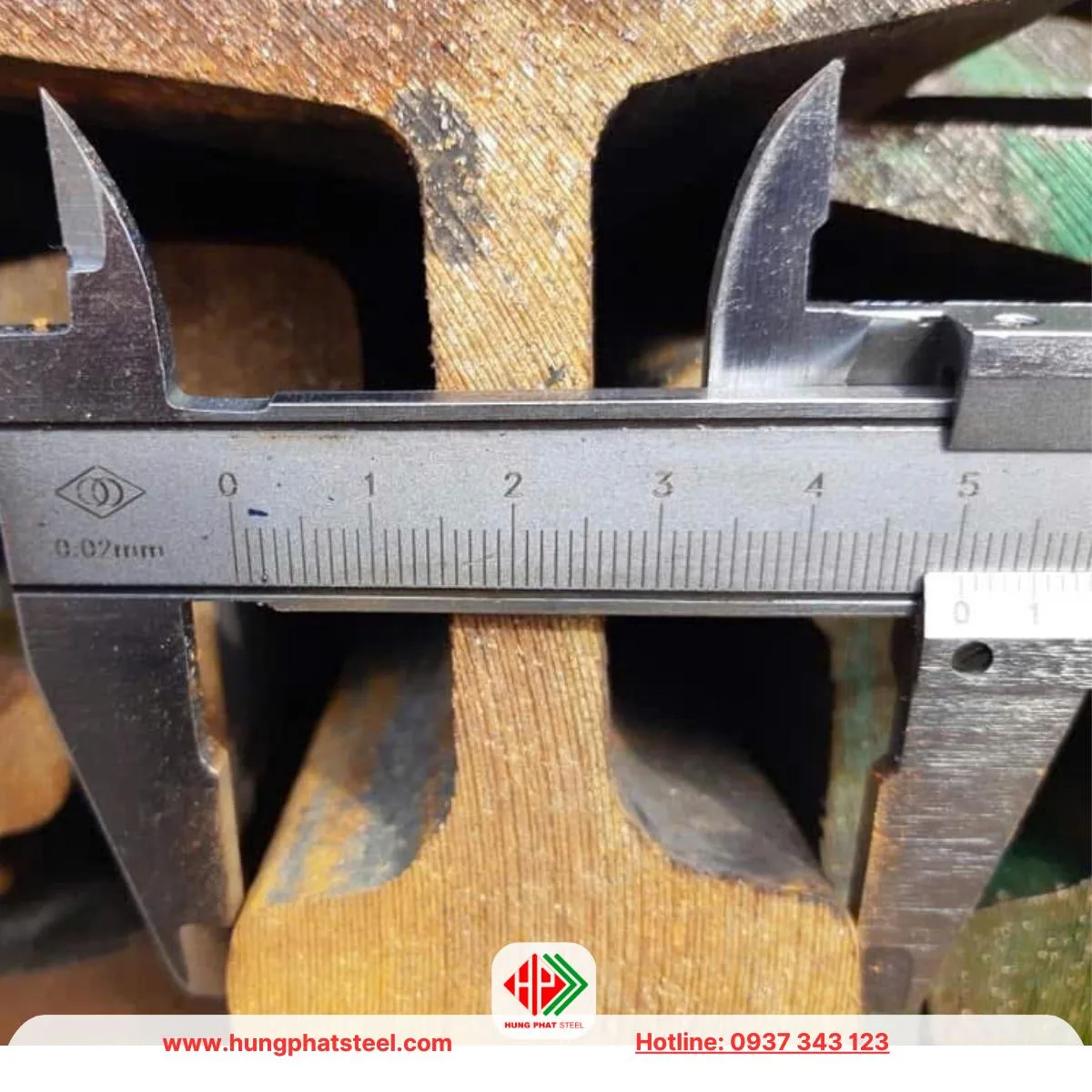

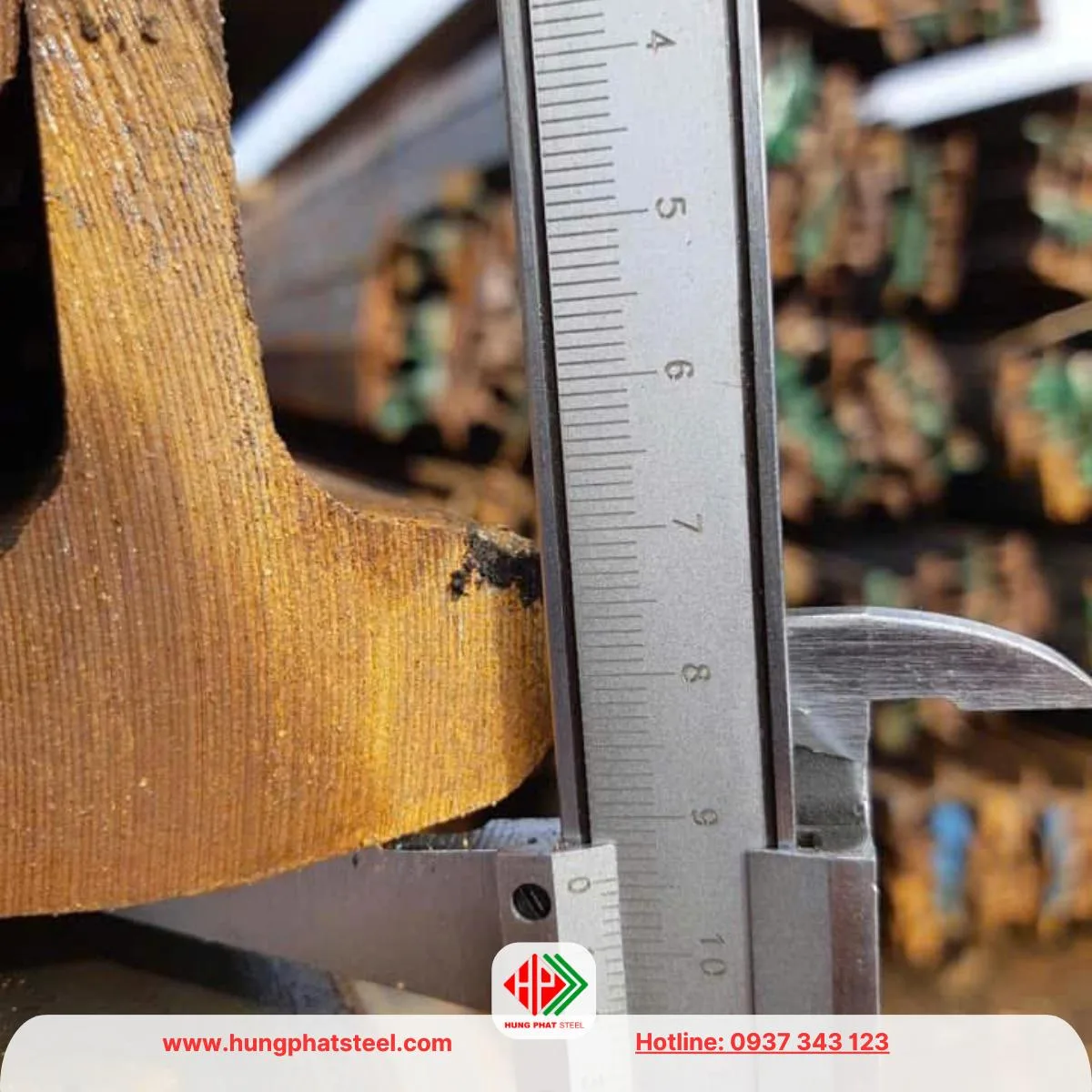

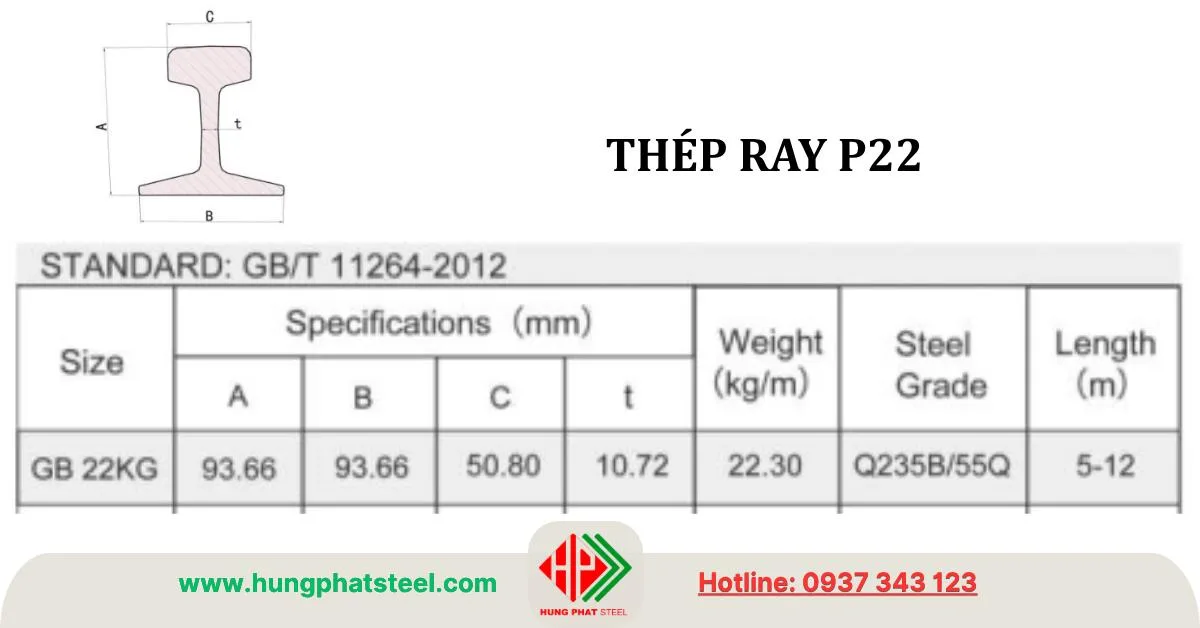

Đặc điểm kỹ thuật của thép ray P22

Thép ray P22 được thiết kế với các thông số kỹ thuật cụ thể để đáp ứng yêu cầu của các hệ thống đường sắt khổ hẹp. Dưới đây là những đặc điểm chính:

Trọng lượng: 22 kg/m, nhẹ hơn các loại ray P30, P38, P50.
Khổ ray: Phù hợp đường sắt khổ hẹp (600 mm, 762 mm, 1000 mm).
Thành phần hóa học: Thép cacbon (0,4-0,6% cacbon), thêm hợp kim mangan, silic, crôm để tăng độ bền và chống mài mòn.
Tiết diện: Hình chữ “I” với đầu ray chống mài mòn, thân ray chịu lực uốn, đế ray phân tán lực và cố định.
Độ bền: 700-900 MPa.
Độ cứng: Đầu ray đạt 200-250 HB sau xử lý nhiệt.
Chiều dài: 6-12 mét, dễ lắp đặt và vận chuyển.

Những đặc điểm này khiến thép ray P22 trở thành lựa chọn lý tưởng cho các tuyến đường sắt nhẹ, chẳng hạn như đường sắt trong các khu công nghiệp, mỏ khai thác, hoặc các tuyến đường sắt nội bộ.

Bảng quy cách thép ray P12

Dưới đây là bảng quy cách chi tiết của thép ray P12 (mang tính tham khảo, theo tiêu chuẩn thông dụng như GB hoặc tương đương):

Thông số kỹ thuật	Đơn vị	Giá trị
Mác thép (thường dùng)	–	55Q, 50Mn, 60Si2Mn
Trọng lượng	kg/m	12.2 kg/m
Chiều cao (H)	mm	65
Chiều rộng đáy (B)	mm	60
Chiều rộng đầu ray (A)	mm	32
Độ dày thân ray (S)	mm	7
Chiều dài tiêu chuẩn	m	6 – 12m
Sai số chiều dài	mm	±10 mm
Xuất xứ phổ biến	–	Trung Quốc, Nhật Bản…

Chú giải nhanh:

Mác thép 55Q là loại thép carbon phổ thông, dùng nhiều trong sản xuất ray tải nhẹ.
P12 là loại ray nhỏ, thích hợp cho hệ thống đường ray hầm lò, xe goòng, ray dẫn hướng thiết bị, khu công nghiệp nhẹ, mỏ nhỏ…
Có thể gia công cắt lẻ, đột lỗ, hoặc hàn bản mã theo yêu cầu.

Mức giá tham khảo

Dưới đây là bảng giá tham khảo thép ray P12 và một số loại ray nhẹ phổ biến khác (áp dụng cho chiều dài tiêu chuẩn từ 6m đến 12m, giá chưa gồm VAT và vận chuyển):

Bảng giá tham khảo thép ray P12 và các loại liên quan

Loại ray	Trọng lượng (kg/m)	Chiều dài (m)	Đơn giá tham khảo (VNĐ/m)	Đơn giá tham khảo (VNĐ/cây 6m)
Ray P12	12.2	6 – 12	140.000 – 160.000	840.000 – 960.000
Ray P15	15.2	6 – 12	155.000 – 175.000	930.000 – 1.050.000
Ray P18	18.9	6 – 12	185.000 – 210.000	1.110.000 – 1.260.000
Ray P22	22.3	6 – 12	215.000 – 240.000	1.290.000 – 1.440.000

Ghi chú:

Giá thay đổi theo số lượng đặt hàng, thời điểm và xuất xứ (Trung Quốc, Nhật Bản, Hàn Quốc…).
Có hỗ trợ gia công cắt lẻ, đục lỗ, hàn bản mã theo yêu cầu kỹ thuật.
Hàng có sẵn CO/CQ đầy đủ, hỗ trợ giao hàng toàn quốc.
Mức giá chỉ mang tính tham khảo. Vui lòng liên hệ trực tiếp Thép Hùng Phát để được báo giá chính xác nhất theo từng lô.

Xem thêm:

Sản xuất thép Ray P22 qua những quá trình này

Quy trình sản xuất thép ray P22 là một quá trình phức tạp, đòi hỏi sự chính xác và kiểm soát chất lượng nghiêm ngặt. Dưới đây là các bước chính trong quy trình sản xuất:

Quá trình khai thác và chế biến nguyên liệu thô:

Nguyên liệu chính để sản xuất thép ray P22 là quặng sắt, than cốc và các hợp kim bổ sung như mangan, silic, hoặc crôm.
Quặng sắt được tinh luyện trong lò cao để tạo ra gang lỏng, sau đó được chuyển đổi thành thép trong lò luyện thép (BOF – Basic Oxygen Furnace hoặc EAF – Electric Arc Furnace).

Quá trình luyện thép:

Thép được luyện trong các lò để đạt được thành phần hóa học mong muốn. Trong quá trình này, các tạp chất như lưu huỳnh và phốt pho được loại bỏ để tăng cường chất lượng thép.
Các hợp kim được thêm vào để cải thiện các đặc tính cơ học như độ bền, độ cứng, và khả năng chống mài mòn.

Quá trình đúc phôi thép:

Thép lỏng được đổ vào khuôn để tạo ra các phôi thép dạng thanh dài hoặc khối lớn.
Phôi thép sau đó được làm nguội và kiểm tra chất lượng để đảm bảo không có khuyết tật như vết nứt hoặc bọt khí.

Quá trình cán thép:

Phôi thép được đưa qua các máy cán nóng để tạo hình thành tiết diện chữ “I” đặc trưng của thép ray P22.
Quá trình cán được thực hiện ở nhiệt độ cao (khoảng 1200°C) để đảm bảo thép có cấu trúc đồng nhất và không bị biến dạng.

Quá trình xử lý nhiệt:

Sau khi cán, thép ray được xử lý nhiệt (nhiệt luyện) để tăng độ cứng của đầu ray và độ dẻo dai của thân ray. Các phương pháp như làm nguội đầu ray (head hardening) thường được áp dụng.
Một số nhà sản xuất sử dụng công nghệ làm nguội nhanh để tạo ra cấu trúc vi hạt mịn, giúp tăng cường độ bền và khả năng chống mỏi.

Quá trình hoàn thiện và kiểm tra:

Các thanh ray được cắt theo chiều dài tiêu chuẩn, làm phẳng, và đánh bóng để loại bỏ các khuyết tật bề mặt.
Kiểm tra chất lượng được thực hiện thông qua các phương pháp như kiểm tra siêu âm, kiểm tra độ cứng, và đo kích thước để đảm bảo ray đáp ứng các tiêu chuẩn quốc tế như UIC (International Union of Railways) hoặc tiêu chuẩn quốc gia.

Quá trình đóng gói và vận chuyển:

Các thanh ray P22 được đóng gói và vận chuyển đến các công trình xây dựng đường sắt hoặc kho lưu trữ.

Quy trình sản xuất này không chỉ đảm bảo chất lượng của thép ray P22 mà còn giúp tối ưu hóa chi phí và thời gian sản xuất, đáp ứng nhu cầu của các dự án đường sắt.

Ứng dụng của thép ray P22

Thép ray P22 được sử dụng rộng rãi trong nhiều ứng dụng khác nhau, đặc biệt là trong các hệ thống đường sắt khổ hẹp hoặc các tuyến đường sắt công nghiệp. Dưới đây là một số ứng dụng chính:

Đường sắt khổ hẹp:

Thép ray P22 phù hợp cho các tuyến đường sắt có khổ từ 600 mm đến 1000 mm, thường được sử dụng ở các khu vực nông thôn, vùng núi, hoặc các tuyến đường sắt nội bộ.
Ví dụ: Ở Việt Nam, một số tuyến đường sắt khổ hẹp như tuyến đường sắt mỏ hoặc đường sắt nội bộ tại các nhà máy sử dụng thép ray P22.

Đường sắt công nghiệp:

Trong các khu công nghiệp, nhà máy thép, hoặc mỏ khai thác, thép ray P22 được sử dụng để vận chuyển nguyên liệu thô, sản phẩm hoàn thiện, hoặc thiết bị nặng.
Ví dụ: Các mỏ than, mỏ quặng sắt, hoặc nhà máy xi măng thường sử dụng ray P22 cho hệ thống xe goòng vận chuyển.

Đường sắt tạm thời:

Trong các công trình xây dựng lớn như cầu, hầm, hoặc đập thủy điện, thép ray P22 được sử dụng để tạo đường ray tạm thời cho các phương tiện vận chuyển vật liệu.
Loại ray này dễ lắp đặt và tháo dỡ, phù hợp với các dự án ngắn hạn.

Đường sắt du lịch và di sản:

Một số tuyến đường sắt du lịch hoặc các tuyến đường sắt di sản (heritage railways) sử dụng thép ray P22 để tái hiện các hệ thống đường sắt cổ hoặc phục vụ khách du lịch.

Ứng dụng khác:

Thép ray P22 đôi khi được sử dụng trong các hệ thống cần cẩu hoặc các ứng dụng công nghiệp khác, nơi cần một cấu trúc thép chắc chắn để chịu tải trọng di động.

Thép ray P22 là một loại vật liệu quan trọng trong ngành đường sắt, đặc biệt phù hợp với các hệ thống đường sắt khổ hẹp và các ứng dụng công nghiệp.

Lý do thép ray P22 được ưa chuộng

Thép ray P22 là dòng sản phẩm được sử dụng phổ biến trong các hệ thống đường ray nhẹ nhờ sở hữu nhiều đặc tính phù hợp với môi trường thi công nhỏ gọn và điều kiện tài chính giới hạn:

Trọng lượng vừa phải: Với khối lượng khoảng 22kg/m, P22 dễ dàng vận chuyển và thi công tại các khu vực có địa hình phức tạp hoặc không gian hạn chế. Việc bảo trì hay thay thế cũng trở nên đơn giản và nhanh chóng hơn.
Hiệu quả kinh tế: So với các loại ray công nghiệp nặng hơn như P38 hay P50, thép ray P22 có chi phí sản xuất và lắp đặt thấp hơn, phù hợp với các dự án có quy mô vừa và nhỏ hoặc yêu cầu tối ưu ngân sách.
Tính ứng dụng linh hoạt: Loại ray này có thể được lắp đặt trên nhiều hệ thống khổ ray phổ biến từ 600mm đến 1000mm, đáp ứng được đa dạng nhu cầu trong các nhà máy, mỏ hầm lò, bãi hàng hoặc khu khai thác.
Chịu lực tốt, độ bền ổn định: Nhờ sản xuất trên dây chuyền hiện đại kết hợp với xử lý nhiệt, thép ray P22 có khả năng chống mài mòn khá tốt, thích nghi với điều kiện môi trường nhiều biến động.
Thuận tiện trong bảo trì: Với kích thước nhỏ gọn, việc kiểm tra, bảo trì hoặc thay mới dễ dàng thực hiện mà không đòi hỏi thiết bị chuyên dụng phức tạp.

Một số hạn chế cần lưu ý khi sử dụng thép ray P22

Mặc dù mang lại nhiều giá trị sử dụng trong thực tế, thép ray P22 vẫn tồn tại một số nhược điểm nhất định cần cân nhắc trước khi lựa chọn:

Chịu tải không cao: Vì có khối lượng nhẹ và kích thước nhỏ, ray P22 không phù hợp với các tuyến đường sắt vận chuyển nặng hoặc các đoàn tàu tốc độ lớn.
Phạm vi ứng dụng hẹp: Dòng ray này chủ yếu dùng cho các hệ thống khổ hẹp, băng tải công nghiệp, khai thác khoáng sản hoặc xe goòng trong mỏ – không phù hợp để dùng trong các tuyến đường sắt quốc gia hoặc đường sắt cao tốc.
Tuổi thọ hạn chế: Trong điều kiện tải trọng cao, tốc độ lớn hoặc thiếu bảo trì định kỳ, thép ray P22 có thể xuống cấp nhanh hơn so với các dòng ray lớn hơn.
Cần bảo trì thường xuyên: Tuy dễ sửa chữa, nhưng ray P22 cần được kiểm tra và hiệu chỉnh định kỳ để tránh hiện tượng cong vênh, nứt gãy do tải trọng tác động liên tục trong thời gian dài.

Với trọng lượng nhẹ, chi phí thấp, và tính linh hoạt cao, thép ray P22 đáp ứng được nhu cầu của nhiều dự án giao thông và công nghiệp trên toàn thế giới. Tuy nhiên, để tối ưu hóa hiệu quả sử dụng, cần có các biện pháp bảo trì và kiểm tra định kỳ, đồng thời cân nhắc kỹ lưỡng về loại hình ứng dụng để đảm bảo an toàn và hiệu quả.

Vai trò của thép ray P22 trong ngành đường sắt hiện đại

Trong bối cảnh ngành đường sắt hiện đại, thép ray P22 đóng vai trò quan trọng trong các ứng dụng cụ thể, đặc biệt ở các quốc gia đang phát triển hoặc các khu vực có nhu cầu vận chuyển nhẹ.

Với sự phát triển của công nghệ sản xuất thép và các tiêu chuẩn quốc tế, thép ray P22 ngày càng được cải tiến để đáp ứng yêu cầu về độ bền, độ an toàn, và hiệu quả kinh tế.

Hỗ trợ phát triển kinh tế địa phương: Các tuyến đường sắt khổ hẹp sử dụng thép ray P22 giúp kết nối các khu vực nông thôn, mỏ khai thác, hoặc khu công nghiệp với các trung tâm kinh tế, thúc đẩy vận chuyển hàng hóa và nguyên liệu.
Bảo tồn di sản đường sắt: Ở nhiều quốc gia, thép ray P22 được sử dụng để duy trì các tuyến đường sắt lịch sử, góp phần vào ngành du lịch và giáo dục văn hóa.
Hỗ trợ các dự án công nghiệp: Trong các nhà máy hoặc mỏ khai thác, thép ray P22 là một giải pháp kinh tế để xây dựng các hệ thống vận chuyển nội bộ.

Trong tương lai, với sự phát triển của công nghệ sản xuất thép và nhu cầu ngày càng tăng về các hệ thống đường sắt bền vững, thép ray P22 sẽ tiếp tục đóng vai trò quan trọng trong việc hỗ trợ các dự án giao thông và công nghiệp, đặc biệt ở các quốc gia đang phát triển.

Thành phần và cơ tính của mác thép ray P22

Dưới đây là thông tin chi tiết về thành phần hóa học và cơ tính (tính chất cơ học) của mác thép dùng cho ray P22, thường sản xuất theo các tiêu chuẩn như GB, JIS, hoặc DIN. Với ray P22 (nặng 22.3kg/m), thép sử dụng chủ yếu là thép carbon như 55Q, hoặc thép hợp kim thấp như 50Mn, U71Mn tùy mục đích sử dụng.

1. Thành phần hóa học (Chemical Composition)

Mác thép	C (%)	Mn (%)	Si (%)	S (%)	P (%)	Cr, Ni, Cu (nếu có)
55Q	0.50–0.60	0.60–1.05	≤ 0.30	≤ 0.045	≤ 0.045	Không yêu cầu
50Mn	0.48–0.56	0.70–1.00	≤ 0.30	≤ 0.040	≤ 0.040	Không yêu cầu
U71Mn	0.60–0.80	1.10–1.50	≤ 0.50	≤ 0.030	≤ 0.030	≤ 0.25

Chú thích:

C (Carbon): Tăng độ cứng, độ chịu lực của thép.
Mn (Mangan): Giúp tăng độ bền kéo và khả năng chịu mài mòn.
Si (Silic): Gia tăng tính đàn hồi và chống biến dạng.
S, P: Là tạp chất, cần được kiểm soát chặt để đảm bảo chất lượng.
U71Mn là loại thép mangan đặc biệt chuyên dùng cho đường ray, chịu tải và mài mòn tốt hơn.

2. Cơ tính (Tính chất cơ học)

Mác thép	Giới hạn chảy (MPa)	Độ bền kéo (MPa)	Độ giãn dài (%)	Độ cứng Brinell (HB)
55Q	≥ 345	≥ 690	≥ 10	230 – 270
50Mn	≥ 490	≥ 735	≥ 9	240 – 280
U71Mn	≥ 785	≥ 880	≥ 7	260 – 300

Chú thích:

Giới hạn chảy (Yield Strength): Khả năng chịu tải trước khi biến dạng vĩnh viễn.
Độ bền kéo (Tensile Strength): Cường độ tối đa trước khi đứt.
Độ giãn dài (Elongation): Độ dẻo của thép (tỷ lệ phần trăm dài ra trước khi đứt).
Độ cứng (HB): Thể hiện khả năng chống mài mòn bề mặt.

Nơi bán thép ray giá tốt, hàng nhập khẩu, giao nhanh

Nếu bạn đang tìm kiếm đơn vị bán thép ray chất lượng cao, giá cạnh tranh, Thép Hùng Phát là lựa chọn đáng tin cậy. Chúng tôi chuyên phân phối các loại thép ray P12, P15, P18, P22, P38, P43, P50… nhập khẩu chính ngạch từ Trung Quốc, Nhật Bản, Hàn Quốc, Châu Âu với đầy đủ chứng chỉ CO/CQ, đảm bảo đúng mác thép, đúng quy cách, phù hợp cho mọi loại công trình từ dân dụng đến công nghiệp, khai thác mỏ, lắp đặt cầu trục, hầm lò.

Giá bán cạnh tranh, chiết khấu tốt cho số lượng lớn.
Hàng sẵn kho, đa dạng quy cách, có thể cắt lẻ theo yêu cầu.
Giao hàng nhanh chóng toàn quốc, hỗ trợ kỹ thuật tận nơi nếu cần.
Cam kết uy tín, hỗ trợ hậu mãi rõ ràng.

Liên hệ ngay với Thép Hùng Phát để nhận báo giá thép ray mới nhất và được tư vấn nhanh chóng qua Zalo hoặc hotline!
