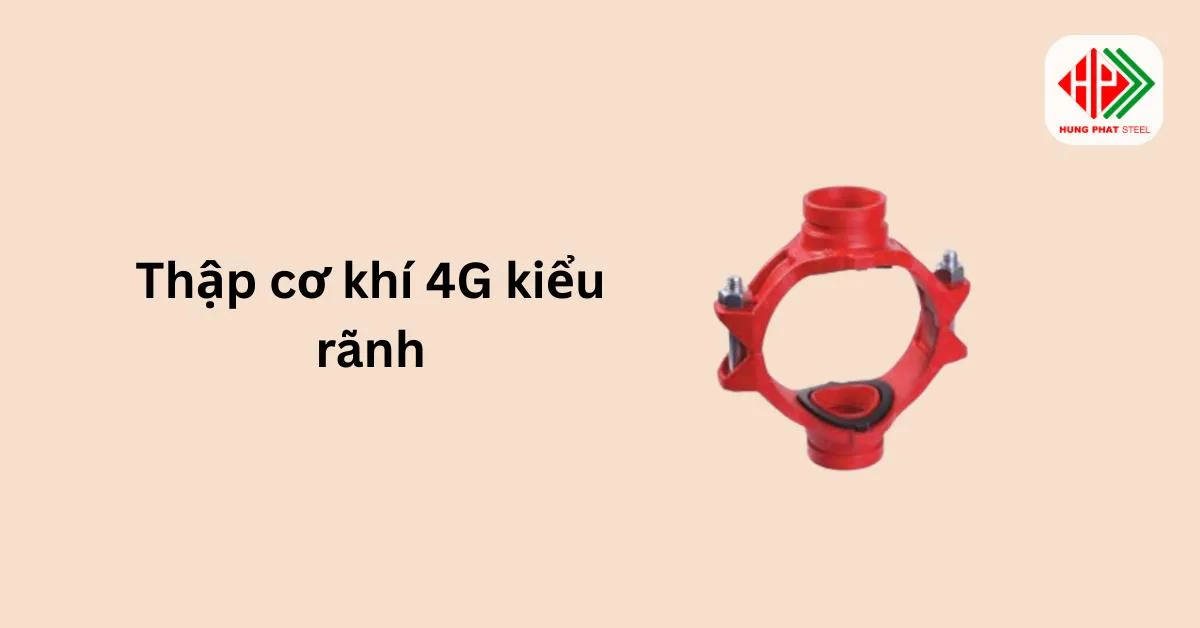

Thập cơ khí 4G kiểu rãnh
Khi cần mở rộng hoặc phân nhánh hệ thống ống thép trong không gian hạn chế, giải pháp cơ khí luôn được ưu tiên. Thập cơ khí 4G kiểu rãnh đáp ứng tốt yêu cầu này nhờ thiết kế gọn gàng, dễ lắp đặt và phù hợp với nhiều điều kiện thi công khác nhau.
Thông số kỹ thuật:
- Tên sản phẩm: Thập cơ khí 4G kiểu rãnh
- Kích thước danh định (mm/in): 65×32 – 250×100 mm / 2½×1¼ – 10×4 in
- Đường kính ngoài ống (mm/in): 73.0×42.4 – 273.0×114.3 mm / 2.875×1.669 – 10.750×4.500 in
- Áp suất làm việc (PSI/MPa): 300 PSI/ 2.07 MPa
- Đường kính lỗ (mm/in) +1.6,0 / +0.063,0: 51 – 114 mm / 2 – 4.5 in
- …
Mô tả
Khi cần mở rộng hoặc phân nhánh hệ thống ống thép trong không gian hạn chế, giải pháp cơ khí luôn được ưu tiên. Thập cơ khí 4G kiểu rãnh đáp ứng tốt yêu cầu này nhờ thiết kế gọn gàng, dễ lắp đặt và phù hợp với nhiều điều kiện thi công khác nhau.
Phụ kiện cho phép tạo nhiều nhánh kết nối tại cùng một vị trí mà không cần cắt rời toàn bộ đường ống, giúp giữ nguyên cấu trúc hệ thống ban đầu. Nhờ cơ chế siết cơ khí kết hợp gioăng làm kín, mối nối duy trì độ ổn định trong quá trình vận hành, đồng thời giảm thời gian thi công và chi phí phát sinh cho công trình.
Thập cơ khí 4G kiểu rãnh
Thông số kỹ thuật
- Tên sản phẩm: Thập cơ khí 4G kiểu rãnh
- Kích thước danh định (mm/in): 65×32 – 250×100 mm / 2½×1¼ – 10×4 in
- Đường kính ngoài ống (mm/in): 73.0×42.4 – 273.0×114.3 mm / 2.875×1.669 – 10.750×4.500 in
- Áp suất làm việc (PSI/MPa): 300 PSI/ 2.07 MPa
- Đường kính lỗ (mm/in) +1.6,0 / +0.063,0: 51 – 114 mm / 2 – 4.5 in
- Kích thước A (mm/in): 144 – 376 mm / 5.67 – 14.8 in
- Kích thước B (mm/in): 84.5 – 164 mm / 3.33 – 6.46 in
- Kích thước C (mm/in): 75 – 189 mm / 2.95 – 7.44 in
- Kích thước D (mm/in): 75 – 189 mm / 2.95 – 7.44 in
- Cỡ bu lông (mm/in): 1/2×70 – 3/4X120 mm / M12X70 – M20X115 in
- Nhà cung cấp: Thép Hùng Phát
Giá tham khảo Thập cơ khí 4G kiểu rãnh theo từng kích thước
Thập cơ khí 4G kiểu rãnh
| Pipe O.D (mm × mm) | Pipe O.D (in × in) | Giá tham khảo (VNĐ/cái) |
| 73.0 × 42.4 | 2.875 × 1.669 | 1.600.000 – 1.900.000 |
| 76.1 × 33.7 | 3.000 × 1.327 | 1.650.000 – 2.000.000 |
| 76.1 × 42.4 | 3.000 × 1.669 | 1.700.000 – 2.050.000 |
| 88.9 × 33.7 | 3.500 × 1.327 | 1.850.000 – 2.200.000 |
| 88.9 × 42.4 | 3.500 × 1.669 | 1.900.000 – 2.300.000 |
| 88.9 × 48.3 | 3.500 × 1.900 | 2.000.000 – 2.400.000 |
| 114.3 × 33.7 | 4.500 × 1.327 | 2.300.000 – 2.700.000 |
| 114.3 × 48.3 | 4.500 × 1.900 | 2.500.000 – 2.900.000 |
| 114.3 × 60.3 | 4.500 × 2.375 | 2.800.000 – 3.300.000 |
| 139.7 × 60.3 | 5.500 × 2.375 | 3.600.000 – 4.200.000 |
| 139.7 × 76.1 | 5.500 × 3.000 | 3.900.000 – 4.600.000 |
| 165.1 × 60.3 | 6.500 × 2.375 | 4.800.000 – 5.600.000 |
| 165.1 × 76.1 | 6.500 × 3.000 | 5.200.000 – 6.100.000 |
| 165.1 × 88.9 | 6.500 × 3.500 | 5.800.000 – 6.800.000 |
| 168.3 × 48.3 | 6.625 × 1.900 | 4.500.000 – 5.200.000 |
| 168.3 × 60.3 | 6.625 × 2.375 | 4.900.000 – 5.700.000 |
| 168.3 × 73.0 | 6.625 × 2.875 | 5.300.000 – 6.200.000 |
| 168.3 × 88.9 | 6.625 × 3.500 | 5.900.000 – 6.900.000 |
| 219.1 × 60.3 | 8.625 × 2.375 | 7.200.000 – 8.400.000 |
| 219.1 × 76.1 | 8.625 × 3.000 | 7.800.000 – 9.100.000 |
| 219.1 × 88.9 | 8.625 × 3.500 | 8.400.000 – 9.800.000 |
| 219.1 × 114.3 | 8.625 × 4.500 | 9.800.000 – 11.500.000 |
| 273.0 × 76.1 | 10.750 × 3.000 | 12.500.000 – 14.500.000 |
| 273.0 × 88.9 | 10.750 × 3.500 | 13.500.000 – 15.800.000 |
| 273.0 × 114.3 | 10.750 × 4.500 | 15.000.000 – 18.000.000 |

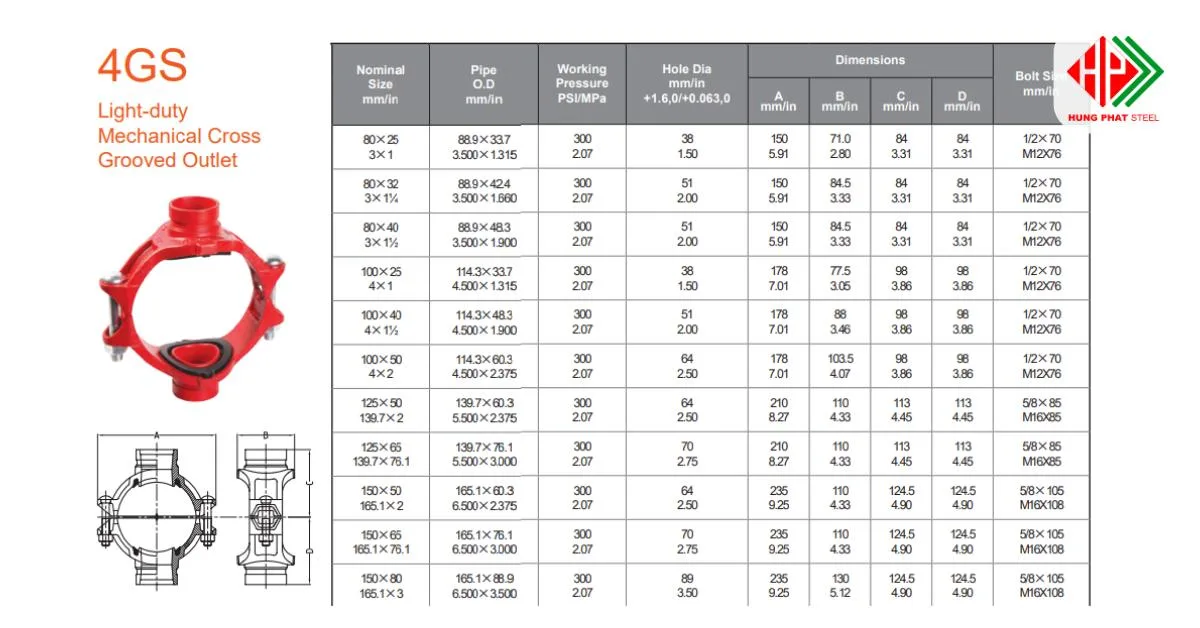

Thập cơ khí 4GS loại nhẹ kiểu rãnh
| Pipe O.D (mm × mm) | Pipe O.D (in × in) |
Giá tham khảo (VNĐ/cái)
|
| 88.9 × 33.7 | 3.500 × 1.315 |
1.450.000 – 1.750.000
|
| 88.9 × 42.4 | 3.500 × 1.660 |
1.500.000 – 1.800.000
|
| 88.9 × 48.3 | 3.500 × 1.900 |
1.600.000 – 1.950.000
|
| 114.3 × 33.7 | 4.500 × 1.315 | 1.850.000 – 2.200.000 |
| 114.3 × 48.3 | 4.500 × 1.900 | 2.050.000 – 2.450.000 |
| 114.3 × 60.3 | 4.500 × 2.375 | 2.300.000 – 2.750.000 |
| 139.7 × 60.3 | 5.500 × 2.375 | 2.950.000 – 3.500.000 |
| 139.7 × 76.1 | 5.500 × 3.000 | 3.200.000 – 3.800.000 |
| 165.1 × 60.3 | 6.500 × 2.375 | 3.900.000 – 4.600.000 |
| 165.1 × 76.1 | 6.500 × 3.000 | 4.200.000 – 5.000.000 |
| 165.1 × 88.9 | 6.500 × 3.500 | 4.700.000 – 5.600.000 |
| 168.3 × 42.4 | 6.500 × 1.660 | 3.700.000 – 4.300.000 |
| 168.3 × 48.3 | 6.500 × 1.900 | 3.900.000 – 4.600.000 |
| 168.3 × 60.3 | 6.625 × 2.375 | 4.300.000 – 5.100.000 |
| 168.3 × 73.0 | 6.625 × 2.875 | 4.700.000 – 5.600.000 |
| 168.3 × 88.9 | 6.625 × 3.500 | 5.200.000 – 6.200.000 |
| 219.1 × 60.3 | 8.625 × 2.375 | 6.200.000 – 7.400.000 |
| 219.1 × 76.1 | 8.625 × 3.000 | 6.700.000 – 8.000.000 |
| 219.1 × 88.9 | 8.625 × 3.500 | 7.200.000 – 8.600.000 |
| 219.1 × 114.3 | 8.625 × 4.500 | 8.500.000 – 10.200.000 |
Lưu ý: Đây chỉ là giá tham khảo. Để có báo giá chính xác, bạn cần liên hệ trực tiếp nhà cung cấp Thép Hùng Phát để nhận bảng giá chính thức + chiết khấu dự án.
Những sản phẩm PCCC khác:
Giá trị sử dụng thực tế của Thập cơ khí 4G kiểu rãnh
Giải pháp chia nhánh hiệu quả trong không gian hạn chế
Thập cơ khí 4G kiểu rãnh cho phép tạo nhiều hướng kết nối trên cùng một đoạn ống mà không cần tháo dỡ hay thay thế toàn tuyến. Nhờ đó, sản phẩm đặc biệt phù hợp với các khu vực thi công chật hẹp, nơi việc cắt nối truyền thống gặp nhiều trở ngại về kỹ thuật và thời gian.
Rút ngắn tiến độ thi công tại công trình
Việc lắp đặt Thập cơ khí 4G không đòi hỏi hàn, ren hoặc gia công phức tạp. Quy trình thi công đơn giản giúp giảm đáng kể thời gian dừng hệ thống, nhất là trong các công trình cải tạo hoặc mở rộng đang vận hành.
Duy trì độ ổn định và an toàn cho hệ thống ống
Cơ chế kẹp cơ khí kết hợp gioăng làm kín giúp Thập cơ khí 4G đảm bảo khả năng giữ áp ổn định trong suốt quá trình sử dụng. Điều này góp phần hạn chế rò rỉ, giảm nguy cơ sự cố và tăng độ bền cho toàn bộ hệ thống đường ống.
Linh hoạt khi mở rộng hoặc thay đổi thiết kế
Trong thực tế thi công, nhu cầu bổ sung nhánh ống có thể phát sinh bất kỳ lúc nào. Thập cơ khí 4G kiểu rãnh cho phép điều chỉnh, mở rộng hệ thống nhanh chóng mà không ảnh hưởng lớn đến kết cấu ban đầu.
Tối ưu chi phí nhân công và thiết bị
Nhờ hạn chế các công đoạn gia công phức tạp, sản phẩm giúp giảm chi phí thuê nhân công kỹ thuật cao cũng như thiết bị chuyên dụng. Đây là giá trị sử dụng thực tế được nhiều nhà thầu đánh giá cao khi so sánh với các phương án truyền thống.
Phù hợp cho nhiều điều kiện công trình khác nhau
Thập cơ khí 4G kiểu rãnh có thể áp dụng cho nhiều hệ thống ống thép với kích thước đa dạng, từ công trình dân dụng đến công nghiệp. Khả năng thích ứng này giúp sản phẩm được sử dụng linh hoạt trong nhiều hạng mục kỹ thuật khác nhau.
Các dòng Thập cơ khí 4G kiểu rãnh đang được sử dụng

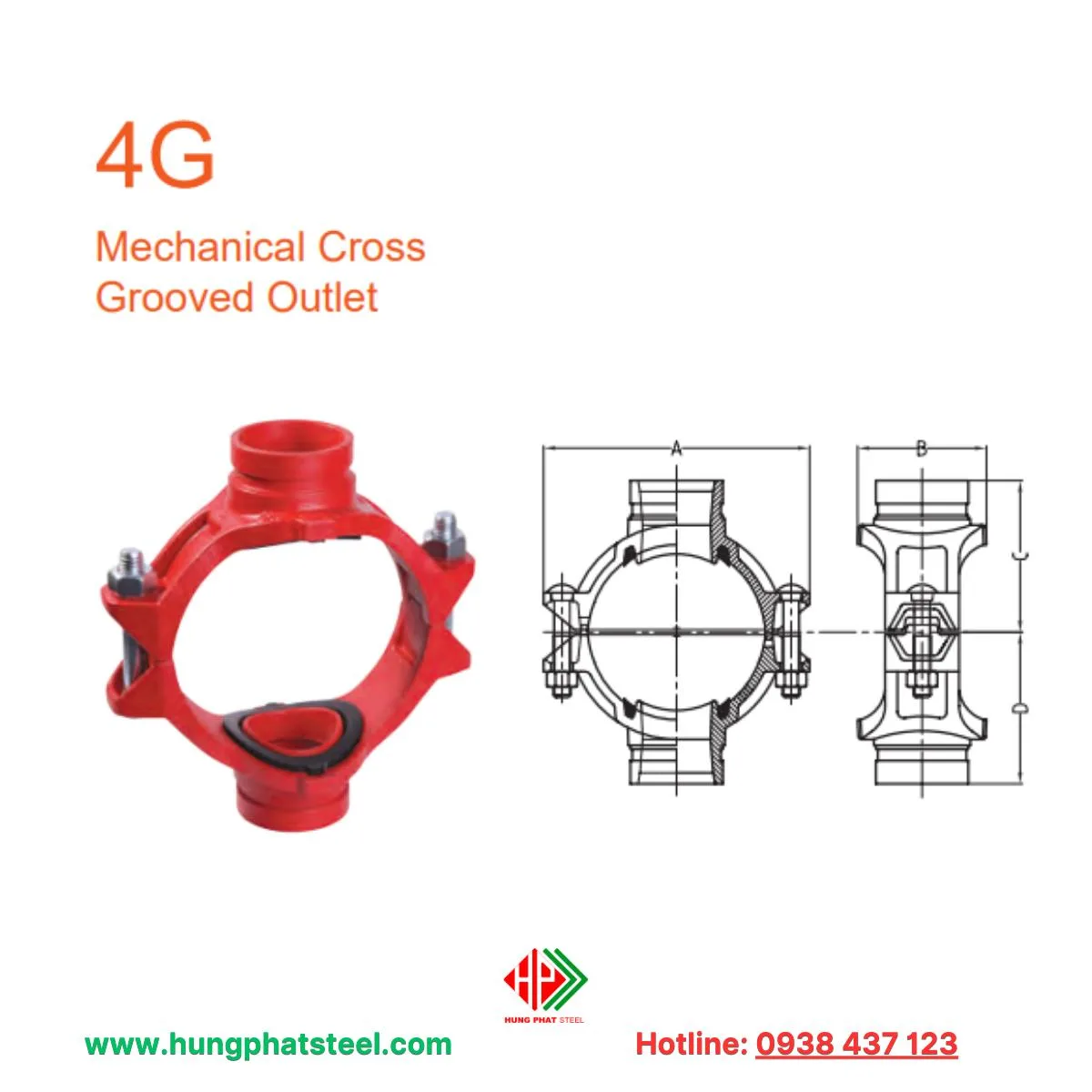

Thập cơ khí 4G kiểu rãnh tiêu chuẩn
Dòng thập cơ khí 4G kiểu rãnh tiêu chuẩn được sử dụng phổ biến trong các hệ thống đường ống yêu cầu khả năng phân nhánh ổn định và chịu tải tốt. Sản phẩm cho phép tạo bốn nhánh kết nối tại cùng một vị trí mà không cần tháo rời toàn bộ tuyến ống.
Thiết kế cơ khí kết hợp rãnh ghép giúp quá trình lắp đặt diễn ra nhanh, đồng thời đảm bảo độ kín trong suốt thời gian vận hành.

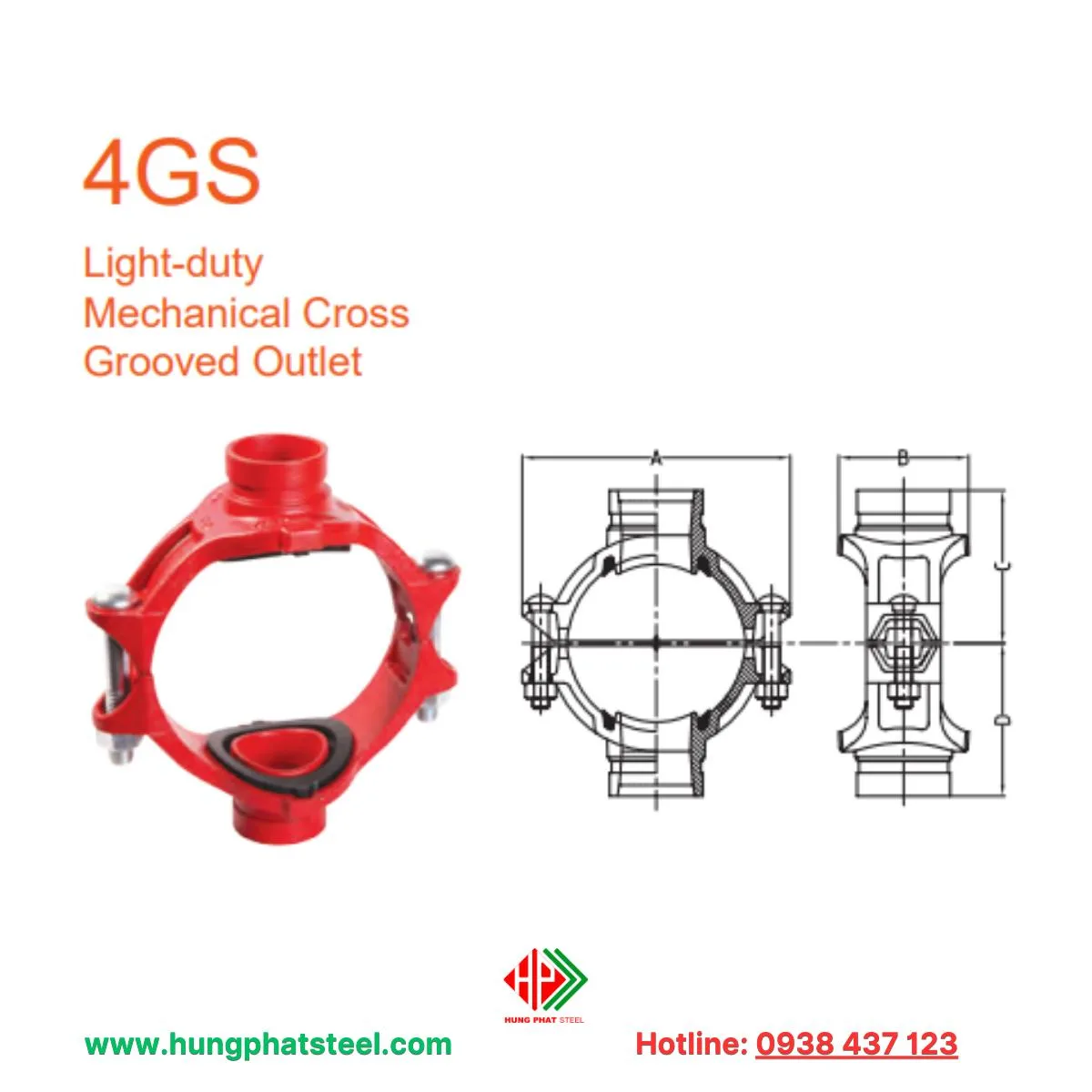

Thập cơ khí 4GS loại nhẹ kiểu rãnh
Thập cơ khí 4GS loại nhẹ kiểu rãnh được phát triển nhằm đáp ứng các công trình có tải trọng vừa phải hoặc không gian thi công hạn chế.
Với kết cấu gọn và trọng lượng giảm so với phiên bản tiêu chuẩn, dòng 4GS giúp việc lắp đặt linh hoạt hơn, đặc biệt phù hợp cho các tuyến ống phụ hoặc hệ thống mở rộng cải tạo.
Dù thuộc nhóm loại nhẹ, sản phẩm vẫn duy trì khả năng liên kết chắc chắn và tính ổn định cần thiết cho vận hành lâu dài.
Nguyên lý làm việc của Thập cơ khí 4G kiểu rãnh
Cơ chế tạo nhánh trên ống chính
Thập cơ khí 4G được lắp trực tiếp lên thân ống thép đã khoan lỗ sẵn. Phụ kiện cho phép hình thành bốn nhánh kết nối tại cùng một vị trí mà không cần tháo rời hay cắt đoạn ống chính.
Vai trò của gioăng làm kín
Gioăng cao su nằm giữa thân thập và bề mặt ống. Khi lắp đặt, gioăng bao phủ mép lỗ khoan, tạo lớp đệm kín giúp ngăn rò rỉ ngay từ giai đoạn siết bu lông ban đầu.
Nguyên lý siết cơ khí
Bu lông được siết đều quanh thân thập tạo lực ép phân bổ đồng đều. Lực này giúp thân phụ kiện cố định chắc vào ống, đồng thời nén gioăng để duy trì độ kín trong suốt quá trình vận hành.
Liên kết rãnh ghép
Các đầu ra của thập sử dụng kết nối rãnh, cho phép ghép nhanh với ống hoặc phụ kiện cùng chuẩn. Kiểu liên kết này giúp đảm bảo độ đồng trục, hạn chế sai lệch khi lắp đặt.
Ổn định khi hệ thống vận hành
Thiết kế đối xứng bốn nhánh giúp cân bằng áp lực dòng chảy. Mối nối duy trì trạng thái ổn định, giảm rung và hạn chế nguy cơ lỏng bu lông theo thời gian.
Các hạng mục thường sử dụng Thập cơ khí 4G kiểu rãnh
Hệ thống phòng cháy chữa cháy
Thập cơ khí 4G kiểu rãnh thường được sử dụng tại các điểm cần chia nhiều nhánh cấp nước trong hệ thống chữa cháy. Phụ kiện giúp mở rộng tuyến ống nhanh, hạn chế can thiệp sâu vào đường ống chính và đảm bảo độ kín trong quá trình vận hành áp lực cao.
Hệ thống cấp thoát nước công nghiệp
Trong các nhà máy và khu kỹ thuật, thập cơ khí 4G hỗ trợ việc phân phối lưu chất đến nhiều khu vực khác nhau trên cùng một tuyến ống. Giải pháp cơ khí giúp rút ngắn thời gian thi công và thuận tiện khi cần điều chỉnh, nâng cấp hệ thống sau này.
Hệ thống HVAC và đường ống kỹ thuật
Các tuyến ống điều hòa, thông gió hoặc dẫn nước kỹ thuật thường yêu cầu phân nhánh tại không gian hạn chế. Thập cơ khí 4G kiểu rãnh cho phép bố trí gọn, dễ lắp đặt và phù hợp với kết cấu kỹ thuật phức tạp của công trình.
Công trình cải tạo và mở rộng hệ thống ống
Khi cần bổ sung nhánh mới trên hệ thống đang vận hành, thập cơ khí 4G là giải pháp được ưu tiên nhờ khả năng lắp đặt mà không phải tháo dỡ toàn bộ tuyến ống. Điều này giúp giảm gián đoạn thi công và tiết kiệm chi phí.
Hạ tầng kỹ thuật trong nhà xưởng và khu thương mại
Tại các nhà xưởng, trung tâm thương mại hoặc kho bãi, phụ kiện được sử dụng để tổ chức lại hệ thống ống theo từng khu vực chức năng. Thiết kế rãnh ghép giúp việc lắp đặt và bảo trì diễn ra thuận lợi hơn.
Vì sao nên chọn Thập cơ khí 4G kiểu rãnh tại Thép Hùng Phát
Nguồn hàng rõ ràng, thông số minh bạch
Thập cơ khí 4G kiểu rãnh tại Thép Hùng Phát được cung cấp với thông tin kỹ thuật đầy đủ, kích thước rõ ràng và tiêu chuẩn phù hợp cho nhiều hệ thống đường ống khác nhau. Điều này giúp nhà thầu dễ dàng lựa chọn đúng chủng loại, hạn chế sai sót khi thi công.
Đảm bảo độ tương thích với hệ thống ống thực tế
Sản phẩm được kiểm soát về độ chính xác gia công, giúp phụ kiện ôm sát thân ống và kết nối rãnh đồng bộ với các linh kiện đi kèm. Nhờ đó, quá trình lắp đặt diễn ra thuận lợi và duy trì độ ổn định khi hệ thống vận hành.
Hỗ trợ kỹ thuật theo từng hạng mục công trình
Thép Hùng Phát không chỉ cung cấp sản phẩm mà còn hỗ trợ tư vấn lựa chọn giải pháp phù hợp với từng yêu cầu thi công. Từ hệ thống phòng cháy chữa cháy đến đường ống kỹ thuật trong nhà xưởng, khách hàng luôn nhận được hướng dẫn rõ ràng trước khi triển khai.
Tối ưu tiến độ và chi phí cho nhà thầu
Việc sẵn kho nhiều kích thước Thập cơ khí 4G kiểu rãnh giúp rút ngắn thời gian chờ hàng, hạn chế gián đoạn thi công. Giải pháp cung ứng linh hoạt hỗ trợ nhà thầu chủ động kế hoạch và kiểm soát chi phí hiệu quả hơn.
Đồng hành lâu dài trong quá trình sử dụng
Thép Hùng Phát chú trọng đến trải nghiệm sử dụng sau bán hàng, sẵn sàng hỗ trợ khi khách hàng cần bổ sung phụ kiện, mở rộng hệ thống hoặc điều chỉnh kỹ thuật. Đây là yếu tố giúp nhiều đơn vị tin tưởng hợp tác lâu dài.
