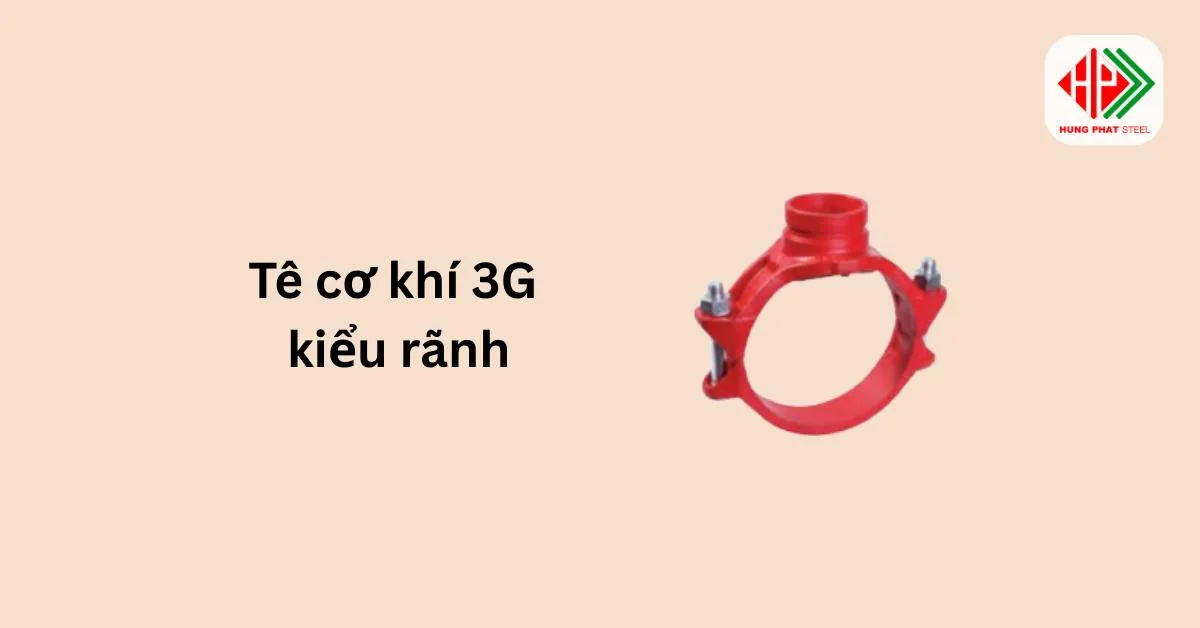

Tê cơ khí 3G kiểu rãnh

Một phụ kiện tốt không chỉ nằm ở khả năng lắp đặt nhanh mà còn ở độ bền và tính ổn định khi sử dụng lâu dài. Tê cơ khí 3G kiểu rãnh đáp ứng cả hai yếu tố này, giúp hệ thống đường ống vận hành an toàn, hạn chế rò rỉ và giảm chi phí bảo trì về sau.

Nhờ thiết kế cơ khí chắc chắn kết hợp đầu ra dạng rãnh, sản phẩm cho phép kết nối nhánh hiệu quả trên ống thép mà không làm ảnh hưởng đến kết cấu đường ống hiện hữu. Điều này đặc biệt phù hợp với các công trình yêu cầu độ tin cậy cao như hệ thống PCCC, HVAC và cấp thoát nước công nghiệp.

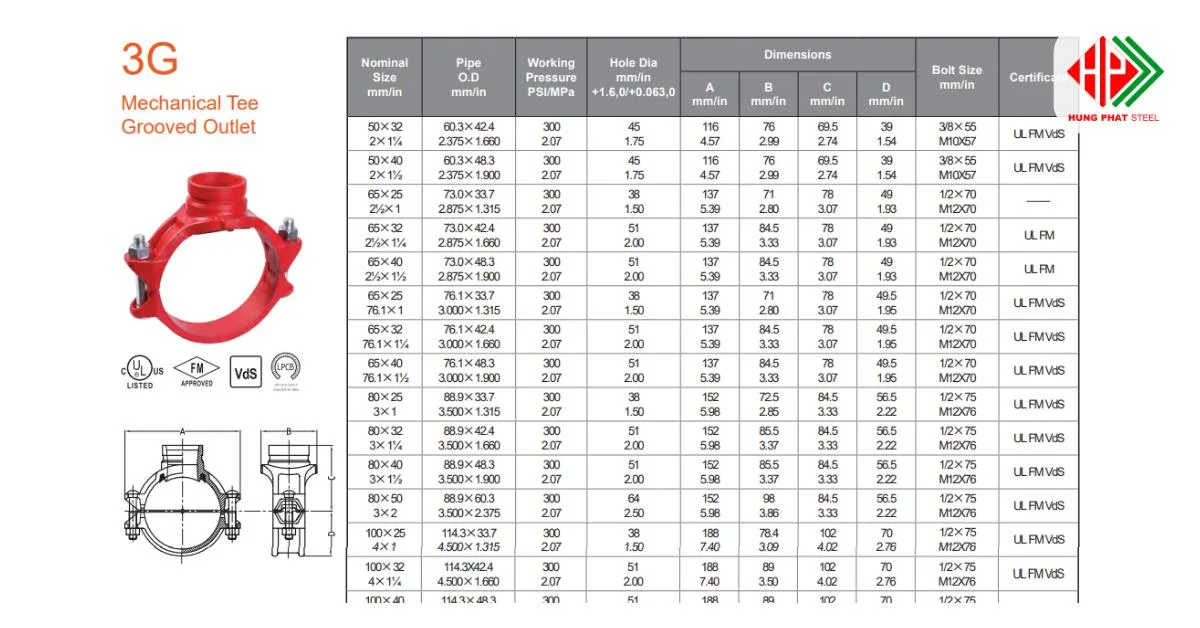

Thông số kỹ thuật

Tên sản phẩm: Tê cơ khí 3G kiểu rãnh
Kích thước danh định (mm/in): 50×32 – 150×50 mm / 2×1¼ – 6×2 in
Đường kính ngoài ống (mm/in): 60.3×42.4 – 168.3×60.3 mm / 2.375×1.660 – 6.625×2.375 in
Áp suất làm việc (PSI/MPa): 300 PSI/ 2.07 MPa
Đường kính lỗ (mm/in) +1.6,0 / +0.063,0: 45 – 64 mm / 1.75 – 2.5 in
Kích thước A (mm/in): 116 – 247 mm / 4.57 – 9.72 in
Kích thước B (mm/in): 76 – 114 mm / 2.99 – 4.49 in
Kích thước C (mm/in): 69.5 – 134 mm / 2.74 – 5.28 in
Kích thước D (mm/in): 39 – 98.5 mm / 1.54 – 3.88 in
Cỡ bu lông (mm/in): 3/8×55 – 5/8×105 mm / M10X57 – M16X108 in
Chứng nhận: UL, FM, VdS, LPCB
Nhà cung cấp: Thép Hùng Phát

Giá bán Tê cơ khí 3G kiểu rãnh trên thị trường

Tê cơ khí 3G kiểu rãnh

Pipe O.D (mm)	Pipe O.D (in)	Giá tham khảo (VNĐ/cái)
60.3 × 42.4	2.375 × 1.660	1.050.000 – 1.250.000
60.3 × 48.3	2.375 × 1.900	1.100.000 – 1.300.000
73.0 × 33.7	2.875 × 1.315	1.150.000 – 1.350.000
73.0 × 42.4	2.875 × 1.660	1.200.000 – 1.400.000
73.0 × 48.3	2.875 × 1.900	1.250.000 – 1.450.000
76.1 × 33.7	3.000 × 1.315	1.250.000 – 1.450.000
76.1 × 42.4	3.000 × 1.660	1.300.000 – 1.500.000
76.1 × 48.3	3.000 × 1.900	1.350.000 – 1.550.000
88.9 × 33.7	3.500 × 1.315	1.400.000 – 1.650.000
88.9 × 42.4	3.500 × 1.660	1.450.000 – 1.700.000
88.9 × 48.3	3.500 × 1.900	1.500.000 – 1.750.000
88.9 × 60.3	3.500 × 2.375	1.650.000 – 1.900.000
114.3 × 33.7	4.500 × 1.315	1.700.000 – 2.000.000
114.3 × 42.4	4.500 × 1.660	1.800.000 – 2.100.000
114.3 × 48.3	4.500 × 1.900	1.900.000 – 2.200.000
114.3 × 60.3	4.500 × 2.375	2.050.000 – 2.400.000
114.3 × 73.0	4.500 × 2.875	2.200.000 – 2.600.000
114.3 × 76.1	4.500 × 3.000	2.300.000 – 2.700.000
114.3 × 88.9	4.500 × 3.500	2.500.000 – 2.900.000
139.7 × 42.4	5.500 × 1.660	2.600.000 – 3.000.000
139.7 × 48.3	5.500 × 1.900	2.700.000 – 3.100.000
139.7 × 60.3	5.500 × 2.375	2.900.000 – 3.300.000
165.1 × 76.1	6.500 × 3.000	3.600.000 – 4.200.000
165.1 × 88.9	6.500 × 3.500	3.900.000 – 4.500.000
165.1 × 114.3	6.500 × 4.500	4.500.000 – 5.200.000
168.3 × 48.3	6.625 × 1.900	3.400.000 – 3.900.000
168.3 × 60.3	6.625 × 2.375	3.600.000 – 4.100.000

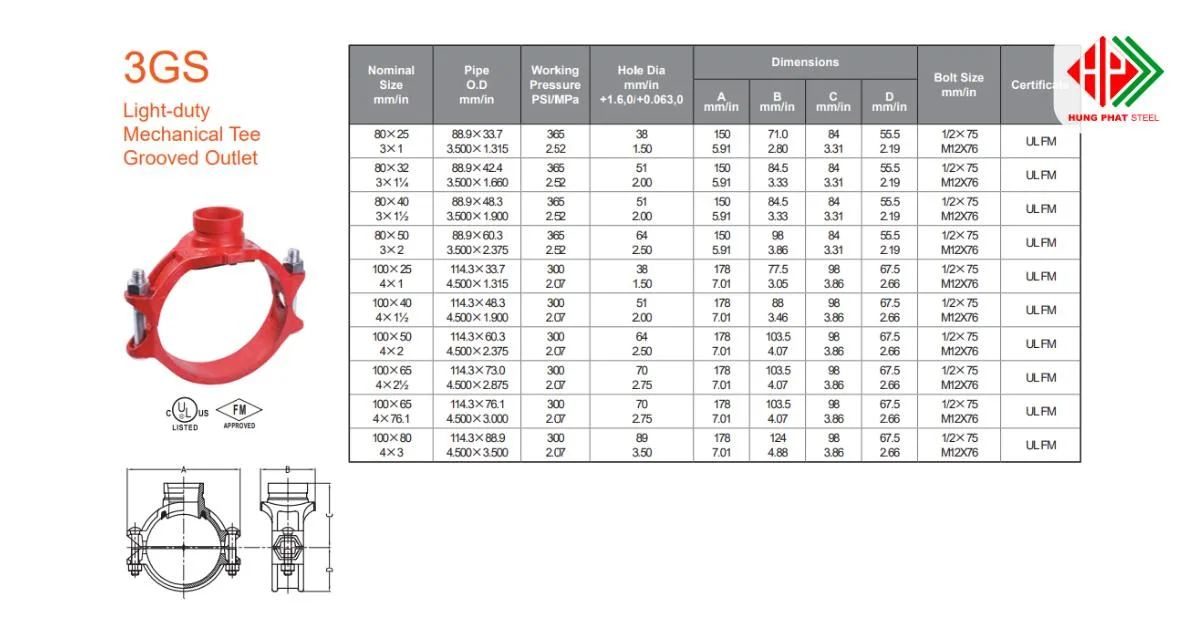

Tê cơ khí 3GS loại nhẹ kiểu rãnh

Pipe O.D (mm)	Pipe O.D (in)	Giá tham khảo (VNĐ/cái)
88.9 × 33.7	3.500 × 1.315	1.050.000 – 1.250.000
88.9 × 42.4	3.500 × 1.660	1.100.000 – 1.300.000
88.9 × 48.3	3.500 × 1.900	1.150.000 – 1.350.000
88.9 × 60.3	3.500 × 2.375	1.250.000 – 1.450.000
114.3 × 33.7	4.500 × 1.315	1.300.000 – 1.550.000
114.3 × 48.3	4.500 × 1.900	1.400.000 – 1.650.000
114.3 × 60.3	4.500 × 2.375	1.500.000 – 1.800.000
114.3 × 73.0	4.500 × 2.875	1.650.000 – 1.950.000
114.3 × 76.1	4.500 × 3.000	1.750.000 – 2.050.000
114.3 × 88.9	4.500 × 3.500	1.900.000 – 2.200.000

Lưu ý: Đây chỉ là giá tham khảo. Để có báo giá chính xác, bạn cần liên hệ trực tiếp nhà cung cấp Thép Hùng Phát để nhận bảng giá chính thức + chiết khấu dự án.

Những sản phẩm PCCC khác:

Thập giảm ren trong 181

Tê giảm ren trong 131R

Thập ren 180

Các đặc tính giúp Tê cơ khí 3G vận hành ổn định

1. Kết cấu ôm sát ống, phân bổ lực đều

Thân tê được thiết kế theo biên dạng cong phù hợp với bề mặt ống thép, giúp lực siết từ bu lông được phân bổ đều xung quanh vùng tiếp xúc. Điều này hạn chế hiện tượng tập trung ứng suất cục bộ, từ đó giảm nguy cơ biến dạng ống và duy trì độ kín lâu dài.

2. Gioăng làm kín hoạt động linh hoạt theo áp lực

Gioăng cao su không chỉ đóng vai trò làm kín tĩnh mà còn có khả năng tự điều chỉnh khi áp suất trong ống thay đổi. Khi áp lực tăng, gioăng được ép chặt hơn vào bề mặt ống và thân tê, giúp ngăn rò rỉ hiệu quả trong suốt quá trình sử dụng.

3. Liên kết cơ khí ổn định, hạn chế rung động

Cụm bu lông – đai ốc được bố trí cân đối, tạo liên kết chặt chẽ giữa các nửa thân tê. Nhờ đó, Tê cơ khí 3G vẫn giữ được độ ổn định khi hệ thống chịu rung nhẹ hoặc dao động áp suất, thường gặp trong hệ thống bơm PCCC và HVAC.

4. Đầu ra dạng rãnh đảm bảo độ đồng bộ kết nối

Nhánh rãnh của Tê cơ khí 3G được gia công theo tiêu chuẩn, giúp liên kết chính xác với khớp nối rãnh. Sự đồng bộ này giúp mối nối làm việc ổn định, tránh lệch tâm và giảm nguy cơ xì nước tại vị trí kết nối.

5. Khả năng duy trì hiệu suất theo thời gian

Nhờ không cần hàn hay cắt ống, kết cấu ống ban đầu được giữ nguyên. Điều này giúp hạn chế suy yếu vật liệu tại vị trí lắp đặt, đồng thời giúp Tê cơ khí 3G duy trì hiệu suất ổn định trong thời gian dài, ngay cả khi hệ thống được mở rộng hoặc thay đổi cấu hình.

Các loại Tê cơ khí 3G kiểu rãnh phổ biến hiện nay

Trong hệ thống đường ống sử dụng kết nối rãnh, Tê cơ khí 3G được phân thành nhiều dòng khác nhau nhằm đáp ứng yêu cầu tải trọng và điều kiện làm việc của từng công trình. Dưới đây là hai loại được sử dụng phổ biến nhất.

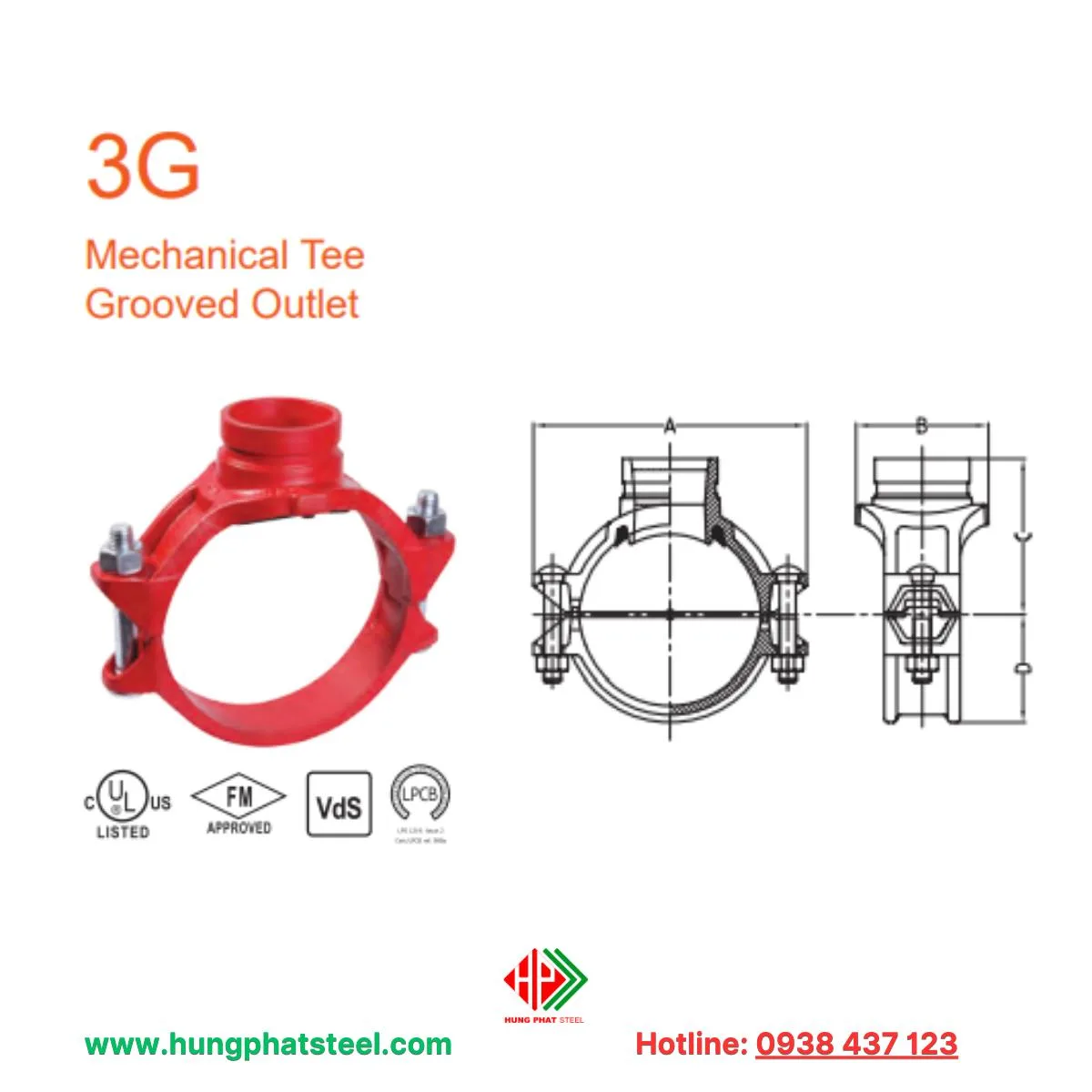

1. Tê cơ khí 3G kiểu rãnh

Đây là dòng tiêu chuẩn, được thiết kế với kết cấu chắc chắn, phù hợp cho các hệ thống có áp lực làm việc trung bình đến cao. Tê cơ khí 3G kiểu rãnh cho phép tạo nhánh trực tiếp trên ống thép mà vẫn đảm bảo độ kín và độ ổn định lâu dài.

Sản phẩm thường được sử dụng trong hệ thống PCCC, cấp nước và các đường ống kỹ thuật yêu cầu độ an toàn cao.

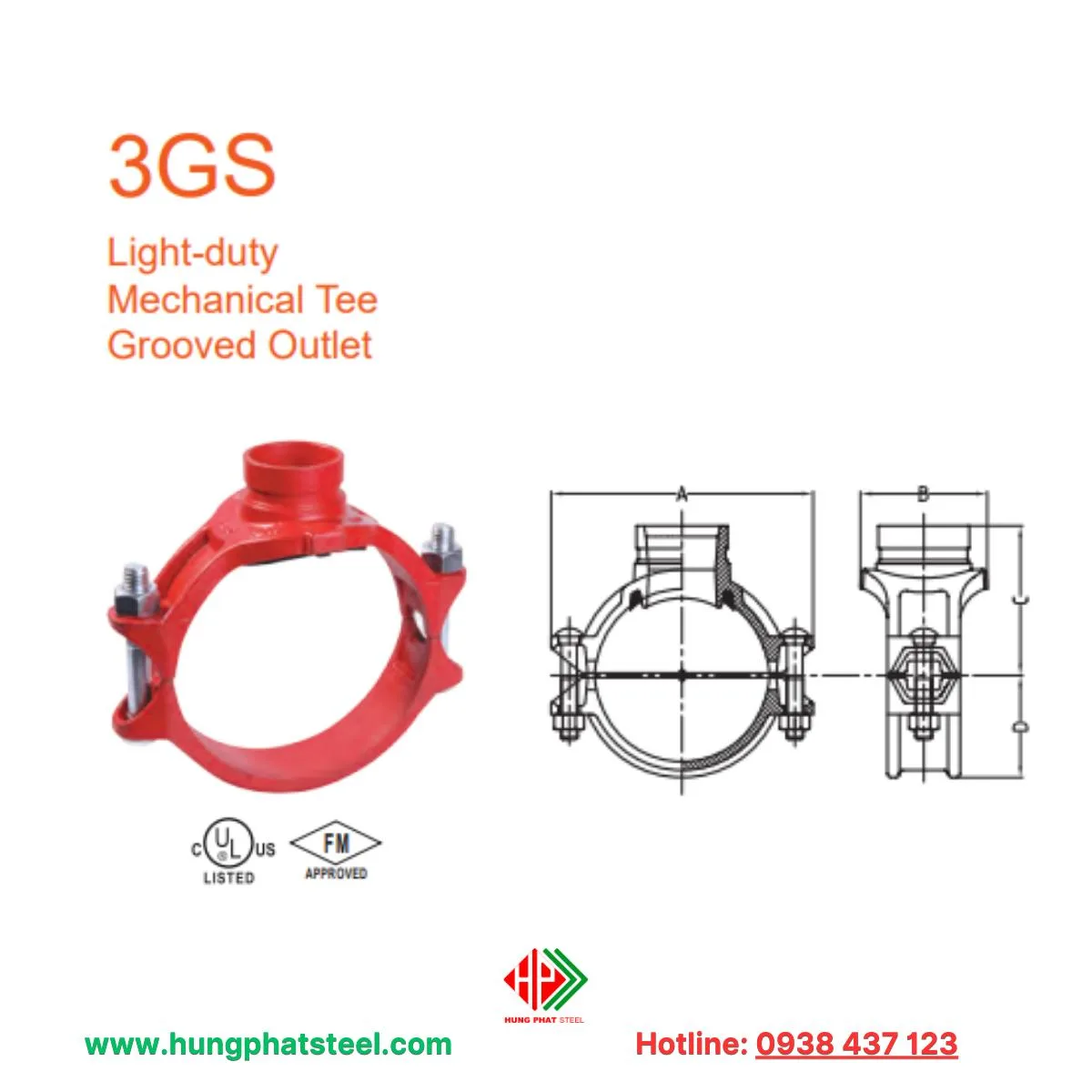

2. Tê cơ khí 3GS loại nhẹ kiểu rãnh

Tê cơ khí 3GS là phiên bản loại nhẹ, được tối ưu về khối lượng và lực siết, phù hợp cho các hệ thống có áp lực thấp hơn hoặc các tuyến ống nhánh phụ.

Nhờ thiết kế gọn và dễ lắp đặt, dòng 3GS thường được lựa chọn trong các công trình cải tạo, mở rộng hoặc những vị trí cần thi công nhanh nhưng vẫn đảm bảo tính đồng bộ với hệ phụ kiện rãnh.

Mô tả cơ chế vận hành của Tê cơ khí 3G kiểu rãnh

1. Tạo điểm kết nối trên ống chính

Ống thép được khoan lỗ đúng kích thước kỹ thuật
Không cắt rời ống, giữ nguyên kết cấu tuyến ống
Đảm bảo khả năng mở nhánh mà không ảnh hưởng dòng chính

2. Cố định thân tê bằng liên kết cơ khí

Hai nửa thân tê ôm sát bề mặt ống
Biên dạng cong giúp tăng diện tích tiếp xúc
Giảm tập trung ứng suất tại vị trí lắp đặt

3. Làm kín bằng gioăng đàn hồi

Gioăng cao su nằm giữa thân tê và ống
Biến dạng khi siết bu lông để bù sai số bề mặt
Duy trì độ kín ổn định trong suốt quá trình vận hành

4. Ổn định mối nối dưới áp lực làm việc

Áp suất trong ống hỗ trợ ép gioăng chặt hơn
Hạn chế rò rỉ khi áp lực tăng hoặc giảm đột ngột
Phù hợp hệ thống PCCC và đường ống kỹ thuật

5. Dẫn hướng dòng chảy qua nhánh rãnh

Nhánh ra dạng rãnh được gia công theo tiêu chuẩn
Kết nối nhanh với khớp nối rãnh
Dòng chảy chuyển hướng ổn định, giảm xung lực

6. Duy trì hiệu quả lâu dài

Không phát sinh mối hàn gây suy yếu vật liệu
Ít cần bảo trì trong quá trình sử dụng
Thuận tiện khi mở rộng hoặc thay đổi hệ thống

Phạm vi ứng dụng của Tê cơ khí 3G trong công trình

1. Hệ thống phòng cháy chữa cháy (PCCC)

Lắp đặt nhánh cấp nước cho đầu phun, họng chữa cháy
Phù hợp hệ thống sprinkler sử dụng kết nối rãnh
Đảm bảo độ kín và ổn định khi làm việc ở áp lực cao

2. Hệ thống HVAC và cơ điện (M&E)

Tạo nhánh đường ống cấp nước làm mát, nước kỹ thuật
Hỗ trợ bố trí đường ống linh hoạt trong không gian hẹp
Thuận tiện cho thi công và bảo trì hệ thống

3. Nhà xưởng, khu công nghiệp

Ứng dụng trong hệ thống cấp nước sản xuất
Phù hợp các tuyến ống cần mở rộng hoặc cải tạo
Giảm thời gian dừng hệ thống khi thi công nhánh mới

4. Công trình cao tầng và trung tâm thương mại

Sử dụng cho đường ống kỹ thuật chạy dọc trục tòa nhà
Dễ dàng tạo nhánh theo từng tầng hoặc khu vực
Đáp ứng yêu cầu an toàn và đồng bộ hệ thống

5. Công trình cải tạo, nâng cấp hệ thống ống

Lắp đặt nhánh mới trên tuyến ống hiện hữu
Không cần cắt ống hoặc tháo rời toàn bộ hệ thống
Hạn chế ảnh hưởng đến hoạt động đang vận hành

6. Hệ thống cấp nước và kỹ thuật phụ trợ

Ứng dụng cho các tuyến ống cấp nước sạch, nước kỹ thuật
Phù hợp với hệ thống dùng phụ kiện rãnh tiêu chuẩn
Đảm bảo tính ổn định lâu dài cho đường ống

Vì sao nên chọn mua Tê cơ khí 3G tại Thép Hùng Phát?

1. Sản phẩm đúng tiêu chuẩn, rõ nguồn gốc

Cung cấp Tê cơ khí 3G kiểu rãnh đạt tiêu chuẩn kỹ thuật ngành
Thông tin quy cách, kích thước, áp lực làm việc minh bạch
Phù hợp hồ sơ thiết kế và yêu cầu nghiệm thu công trình

2. Hàng sẵn kho, đáp ứng tiến độ thi công

Chủ động tồn kho nhiều kích thước phổ biến
Giao hàng nhanh cho công trình đang triển khai
Hạn chế tình trạng chờ vật tư gây gián đoạn tiến độ

3. Tư vấn đúng loại, đúng nhu cầu sử dụng

Hỗ trợ lựa chọn 3G hay 3GS loại nhẹ theo điều kiện làm việc
Tư vấn dựa trên áp lực, đường kính ống và mục đích sử dụng
Tránh chọn sai chủng loại gây lãng phí chi phí

4. Giá cả hợp lý, ổn định cho nhà thầu

Mức giá cạnh tranh so với mặt bằng thị trường
Chính sách giá rõ ràng cho dự án và mua số lượng
Hỗ trợ báo giá nhanh, thuận tiện cho lập dự toán

5. Đồng bộ phụ kiện cho hệ thống rãnh

Cung cấp đầy đủ khớp nối rãnh, phụ kiện đi kèm
Giúp hệ thống lắp đặt đồng bộ, giảm phát sinh kỹ thuật
Thuận tiện cho thi công và bảo trì về sau

6. Hỗ trợ kỹ thuật trong suốt quá trình sử dụng

Cung cấp thông tin lắp đặt và lưu ý kỹ thuật cần thiết
Đồng hành cùng nhà thầu từ giai đoạn chọn vật tư đến thi công
Góp phần đảm bảo hệ thống vận hành ổn định lâu dài
