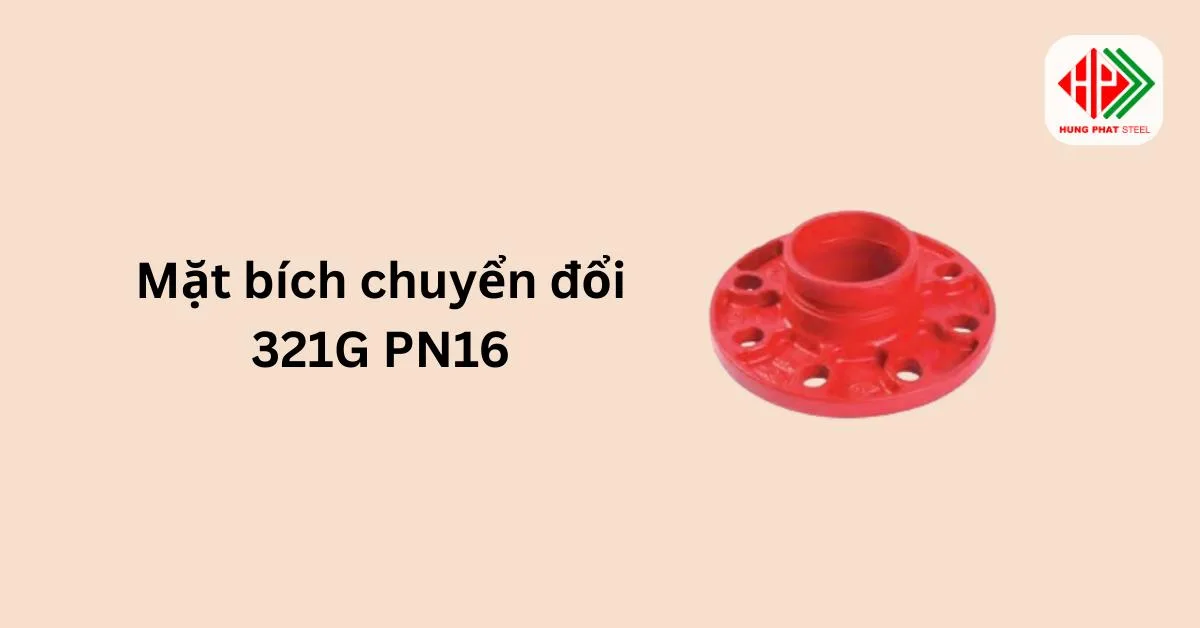

Mặt bích chuyển đổi 321G PN16
Thi công nhanh và lắp đặt thuận tiện luôn là yếu tố được nhiều nhà thầu ưu tiên khi triển khai hệ thống đường ống cho các công trình dân dụng và công nghiệp.
Với thiết kế tối ưu cho việc kết nối, mặt bích chuyển đổi 321G PN16 giúp quá trình lắp đặt diễn ra gọn gàng, dễ căn chỉnh và đảm bảo độ chính xác cao ngay từ khâu thi công ban đầu.
Thông số kỹ thuật:
- Tên sản phẩm: Mặt bích chuyển đổi 321G PN16
- Kích thước danh định (mm/in): 25 – 600 mm / 1 – 24 in
- Đường kính ngoài ống (mm/in): 33.7 – 609.6 mm / 1.327 – 24.000 in
- Áp suất làm việc (PSI/MPa): 225 – 500 PSI/ 1.6 – 3.45 MPa
- Kích thước L (mm/in): 60.5 – 895 mm / 2.382 – 35.24 in
- Kích thước X (mm/in): 115 – 40 mm / 4.53 – 1.57 in
- …
Mô tả
Thi công nhanh và lắp đặt thuận tiện luôn là yếu tố được nhiều nhà thầu ưu tiên khi triển khai hệ thống đường ống cho các công trình dân dụng và công nghiệp.
Với thiết kế tối ưu cho việc kết nối, mặt bích chuyển đổi 321G PN16 giúp quá trình lắp đặt diễn ra gọn gàng, dễ căn chỉnh và đảm bảo độ chính xác cao ngay từ khâu thi công ban đầu.
Nhờ khả năng kết nối chắc chắn giữa các đầu ống, sản phẩm hạn chế tối đa tình trạng sai lệch, rò rỉ hay phải tháo lắp lại nhiều lần. Điều này không chỉ giúp đội thi công tiết kiệm đáng kể thời gian và công sức mà còn góp phần đẩy nhanh tiến độ tổng thể của công trình, đồng thời giảm chi phí phát sinh trong quá trình hoàn thiện hệ thống.
Mặt bích chuyển đổi 321G PN16

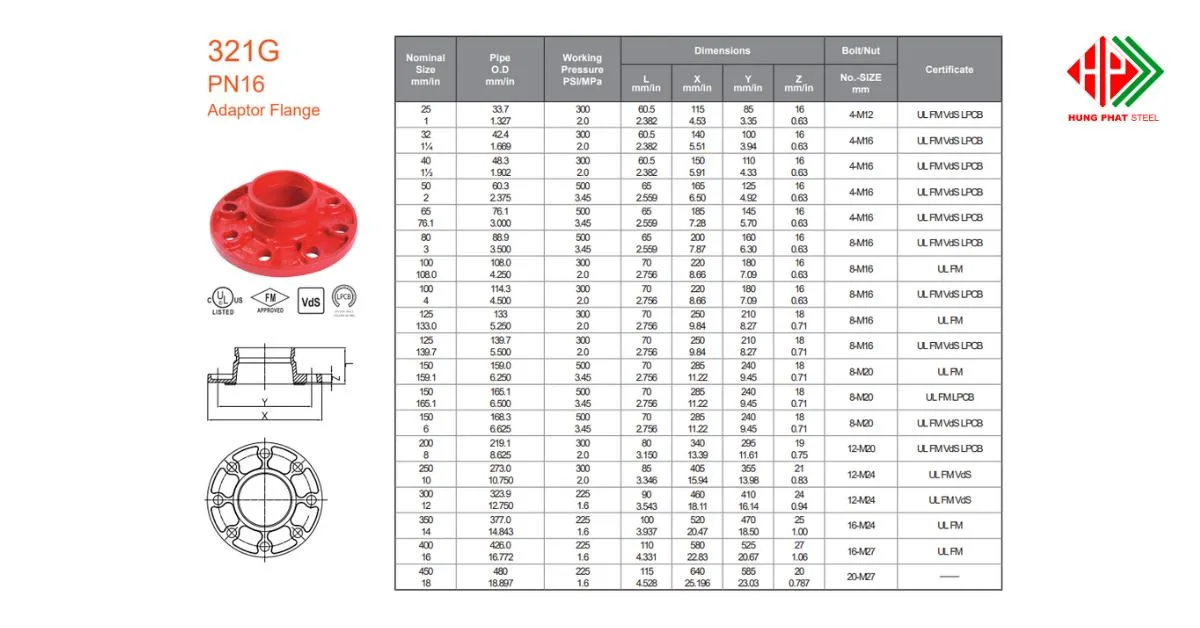

Thông số kỹ thuật
- Tên sản phẩm: Mặt bích chuyển đổi 321G PN16
- Kích thước danh định (mm/in): 25 – 600 mm / 1 – 24 in
- Đường kính ngoài ống (mm/in): 33.7 – 609.6 mm / 1.327 – 24.000 in
- Áp suất làm việc (PSI/MPa): 225 – 500 PSI/ 1.6 – 3.45 MPa
- Kích thước L (mm/in): 60.5 – 895 mm / 2.382 – 35.24 in
- Kích thước X (mm/in): 115 – 40 mm / 4.53 – 1.57 in
- Kích thước Y (mm/in): 85 – 840 mm / 3.35 – 33.07 in
- Kích thước Z (mm/in): 16 – 770 mm / 0.63 – 30.31 in
- Bu lông / Đai ốc (mm): 4-M12 – 20-M27 mm
- Chứng nhận: UL, FM, VdS, LPCB
- Nhà cung cấp: Thép Hùng Phát
Tham khảo giá mặt bích chuyển đổi 321G PN16 hiện nay
Mặt bích chuyển đổi 321G PN16
| Pipe O.D (mm) | Pipe O.D (inch) | Giá tham khảo (VNĐ/cái) |
| 33.7 | 1.327″ | 320.000 – 380.000 |
| 42.4 | 1.669″ | 340.000 – 420.000 |
| 48.3 | 1.902″ | 360.000 – 450.000 |
| 60.3 | 2.375″ | 420.000 – 520.000 |
| 76.1 | 3.000″ | 520.000 – 650.000 |
| 88.9 | 3.500″ | 600.000 – 750.000 |
| 108.0 | 4.250″ | 720.000 – 900.000 |
| 114.3 | 4.500″ | 780.000 – 980.000 |
| 133.0 | 5.250″ | 950.000 – 1.200.000 |
| 139.7 | 5.500″ | 1.050.000 – 1.300.000 |
| 159.0 | 6.250″ | 1.300.000 – 1.650.000 |
| 165.1 | 6.500″ | 1.400.000 – 1.750.000 |
| 168.3 | 6.625″ | 1.450.000 – 1.850.000 |
| 219.1 | 8.625″ | 2.200.000 – 2.800.000 |
| 273.0 | 10.750″ | 3.200.000 – 4.000.000 |
| 323.9 | 12.750″ | 4.800.000 – 6.000.000 |
| 377.0 | 14.843″ | 6.500.000 – 8.000.000 |
| 426.0 | 16.772″ | 8.500.000 – 10.500.000 |
| 480.0 | 18.897″ | 11.500.000 – 14.000.000 |
Mặt bích chuyển đổi 321GH PN25
| Pipe O.D (mm) | Pipe O.D (inch) | Giá tham khảo (VNĐ/cái) |
| 108.0 | 4.250″ | 1.200.000 – 1.450.000 |
| 114.3 | 4.500″ | 1.300.000 – 1.600.000 |
| 159.0 | 6.250″ | 2.100.000 – 2.600.000 |
| 165.1 | 6.500″ | 2.300.000 – 2.800.000 |
| 219.1 | 8.625″ | 3.800.000 – 4.800.000 |
| 273.0 | 10.750″ | 5.800.000 – 7.200.000 |
| 323.9 | 12.750″ | 8.500.000 – 10.500.000 |
| 355.6 | 14.000″ | 11.500.000 – 14.000.000 |
| 406.4 | 16.000″ | 16.500.000 – 20.000.000 |
Mặt bích chuyển đổi 321GA ANSI 125/150 – Class 125/150
| Pipe O.D (mm) | Pipe O.D (inch) | Giá tham khảo (VNĐ/cái) |
| 60.3 | 2.375″ | 750.000 – 950.000 |
| 73.0 | 2.875″ | 850.000 – 1.100.000 |
| 88.9 | 3.500″ | 1.050.000 – 1.350.000 |
| 114.3 | 4.500″ | 1.500.000 – 1.900.000 |
| 168.3 | 6.625″ | 2.600.000 – 3.200.000 |
| 219.1 | 8.625″ | 4.200.000 – 5.200.000 |
| 273.0 | 10.750″ | 6.500.000 – 8.000.000 |
| 355.6 | 12.750″ | 9.500.000 – 11.500.000 |
| 406.4 | 16.000″ | 13.500.000 – 16.500.000 |
| 457.2 | 18.000″ | 18.000.000 – 22.000.000 |
| 508.0 | 20.000″ | 23.000.000 – 28.000.000 |
| 609.6 | 24.000″ | 35.000.000 – 42.000.000 |

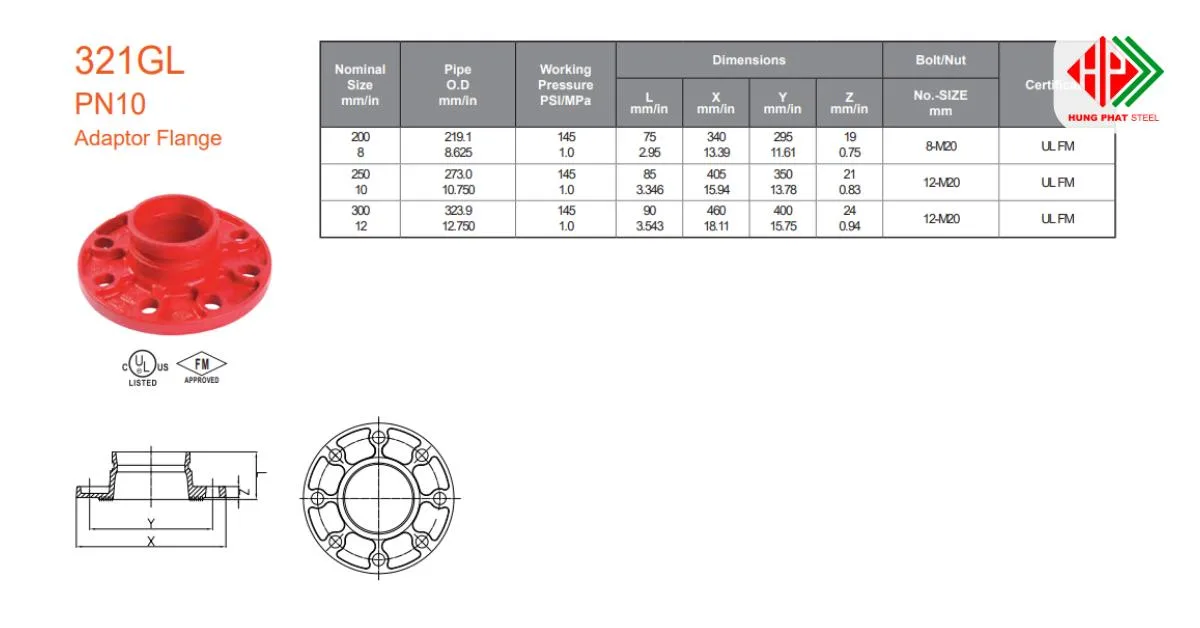

Mặt bích chuyển đổi 321GL PN10
| Pipe O.D (mm) | Pipe O.D (inch) | Giá tham khảo (VNĐ/cái) |
| 219.1 | 8.625″ | 1.800.000 – 2.200.000 |
| 273.0 | 10.750″ | 2.600.000 – 3.200.000 |
| 323.9 | 12.750″ | 3.800.000 – 4.600.000 |

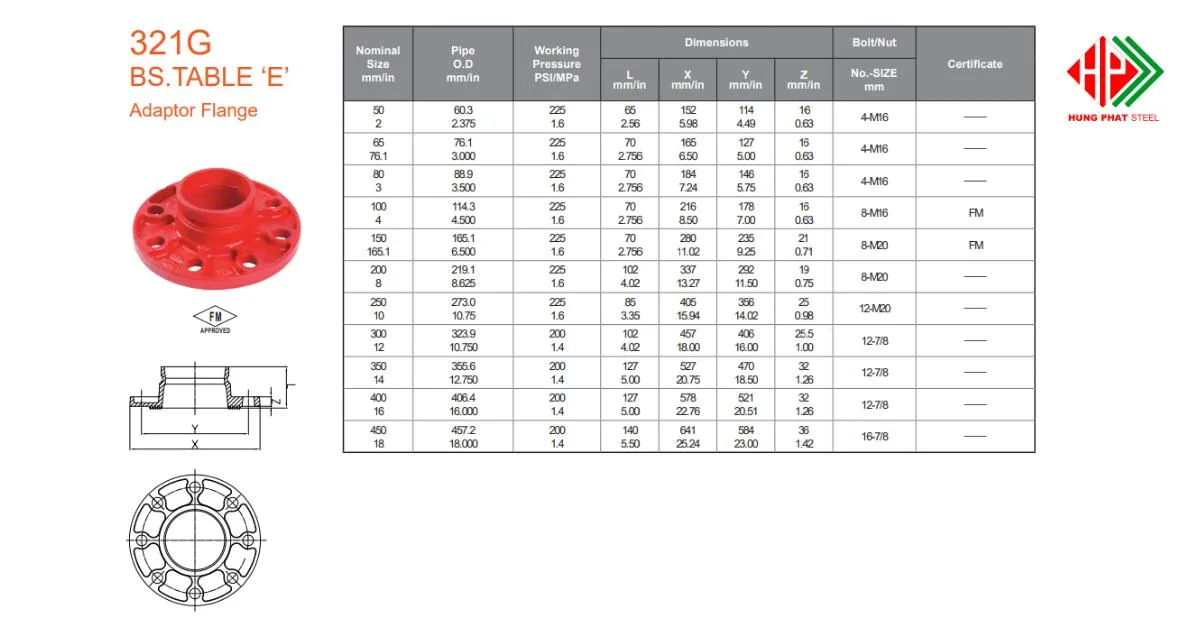

Mặt bích chuyển đổi 321G BS Table E
| Pipe O.D (mm) | Pipe O.D (inch) | Giá tham khảo (VNĐ/cái) |
| 60.3 | 2.375″ | 650.000 – 820.000 |
| 76.1 | 3.000″ | 780.000 – 980.000 |
| 88.9 | 3.500″ | 900.000 – 1.150.000 |
| 114.3 | 4.500″ | 1.300.000 – 1.650.000 |
| 165.1 | 6.500″ | 2.200.000 – 2.700.000 |
| 219.1 | 8.625″ | 3.600.000 – 4.500.000 |
| 273.0 | 10.750″ | 5.500.000 – 6.800.000 |
| 323.9 | 12.750″ | 7.800.000 – 9.500.000 |
| 355.6 | 14.000″ | 10.500.000 – 12.800.000 |
| 406.4 | 16.000″ | 14.500.000 – 17.800.000 |
| 457.2 | 18.000″ | 19.500.000 – 23.500.000 |
Mặt bích chuyển đổi 321GJ JIS 10K
| Pipe O.D (mm) | Pipe O.D (inch) | Giá tham khảo (VNĐ/cái) |
| 76.3 | 3.00″ | 850.000 – 1.050.000 |
| 89.1 | 3.50″ | 980.000 – 1.250.000 |
| 114.3 | 4.50″ | 1.450.000 – 1.800.000 |
| 139.8 | 5.50″ | 2.000.000 – 2.500.000 |
| 165.2 | 6.50″ | 2.800.000 – 3.400.000 |

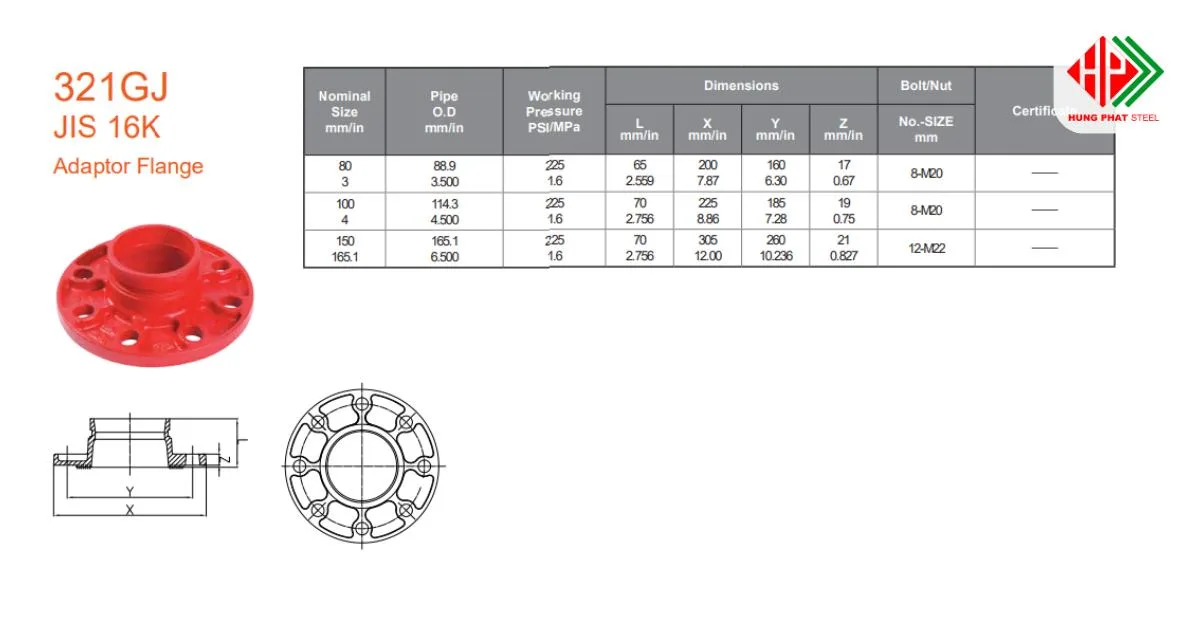

Mặt bích chuyển đổi 321GJ JIS 16K
| Pipe O.D (mm) | Pipe O.D (inch) | Giá tham khảo (VNĐ/cái) |
| 88.9 | 3.500″ | 1.250.000 – 1.550.000 |
| 114.3 | 4.500″ | 1.900.000 – 2.300.000 |
| 165.1 | 6.500″ | 3.500.000 – 4.200.000 |
Mặt bích chuyển đổi 321GJ JIS 20K
| Pipe O.D (mm) | Pipe O.D (inch) | Giá tham khảo (VNĐ/cái) |
| 114.3 | 4.500″ | 2.300.000 – 2.800.000 |
| 165.1 | 6.500″ | 4.200.000 – 5.000.000 |
Lưu ý: Đây chỉ là giá tham khảo. Để có báo giá chính xác, bạn cần liên hệ trực tiếp nhà cung cấp Thép Hùng Phát để nhận bảng giá chính thức + chiết khấu dự án.
Những sản phẩm PCCC khác:
Mặt bích chuyển đổi 321G PN16 có gì vượt trội?
Khả năng thích ứng linh hoạt với nhiều cấu hình đường ống
Một trong những điểm khiến mặt bích chuyển đổi 321G PN16 được đánh giá cao là khả năng thích ứng với nhiều cấu trúc hệ thống khác nhau. Khi các đoạn ống hoặc thiết bị đầu cuối không đồng bộ tiêu chuẩn, sản phẩm đóng vai trò trung gian giúp việc kết nối trở nên đơn giản, không cần thay đổi thiết kế tổng thể.
Hỗ trợ thi công gọn gàng, giảm áp lực cho đội kỹ thuật
Trong môi trường thi công thực tế, việc căn chỉnh và siết chặt mối nối thường tốn nhiều thời gian. Mặt bích chuyển đổi 321G PN16 giúp định hình mối nối rõ ràng, hạn chế thao tác phức tạp, từ đó giảm áp lực công việc và rút ngắn thời gian hoàn thiện hạng mục.
Đảm bảo vận hành ổn định dưới áp lực tiêu chuẩn
Với cấp áp lực PN16, sản phẩm đáp ứng tốt các yêu cầu làm việc của hệ thống đường ống phổ biến hiện nay. Khi được lắp đặt đúng kỹ thuật, mặt bích chuyển đổi 321G PN16 giúp duy trì độ kín ổn định, hạn chế rò rỉ và giảm thiểu sự cố trong quá trình vận hành lâu dài.
Giải pháp giúp kiểm soát chi phí bảo trì
Việc sử dụng phụ kiện kết nối phù hợp ngay từ đầu giúp giảm đáng kể chi phí sửa chữa và bảo trì về sau. Mặt bích chuyển đổi 321G PN16 góp phần giữ ổn định mối nối, hạn chế hư hỏng cục bộ, từ đó giúp chủ đầu tư và nhà thầu kiểm soát tốt chi phí vận hành hệ thống.
Phù hợp cho nhiều loại công trình khác nhau
Nhờ tính linh hoạt và độ ổn định cao, mặt bích chuyển đổi 321G PN16 được ứng dụng hiệu quả trong các công trình cấp thoát nước, PCCC, hệ thống kỹ thuật tòa nhà và nhiều hạng mục công nghiệp khác, nơi yêu cầu kết nối chắc chắn nhưng vẫn dễ bảo trì.
Phân loại mặt bích chuyển đổi 321G PN16 trong thực tế
Trong quá trình triển khai hệ thống đường ống, mặt bích chuyển đổi dòng 321G không chỉ được phân biệt bằng tên gọi mà còn dựa trên tiêu chuẩn áp lực, tiêu chuẩn mặt bích và phạm vi ứng dụng thực tế. Việc hiểu rõ từng loại giúp lựa chọn đúng sản phẩm, đảm bảo an toàn và hiệu quả vận hành lâu dài.

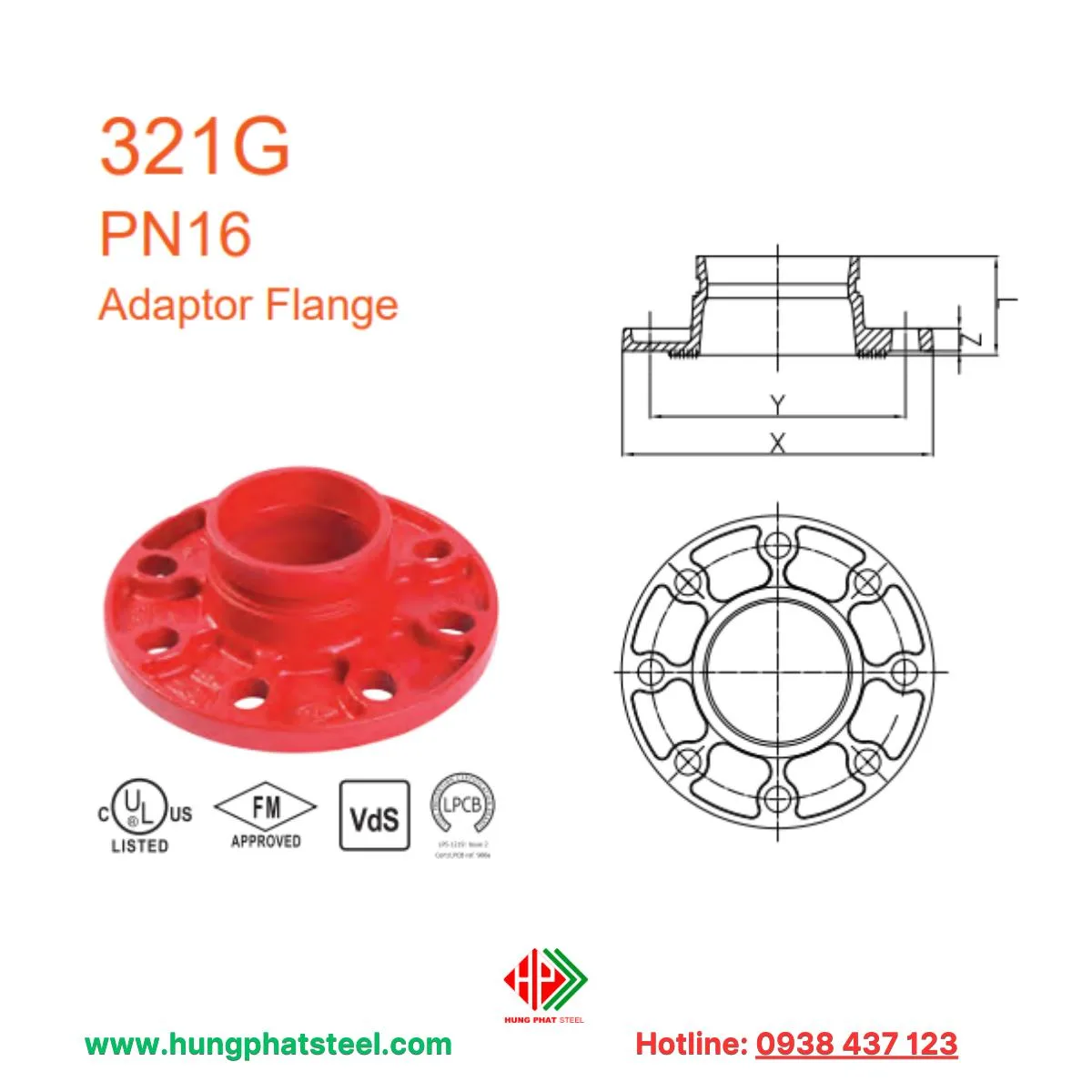

Mặt bích chuyển đổi 321G PN16
Đây là dòng sản phẩm được sử dụng phổ biến nhất trong các hệ thống đường ống tiêu chuẩn. Mặt bích chuyển đổi 321G PN16 phù hợp với nhiều công trình cấp thoát nước, PCCC và hệ thống kỹ thuật tòa nhà, nơi yêu cầu áp lực làm việc ổn định và dễ thi công.

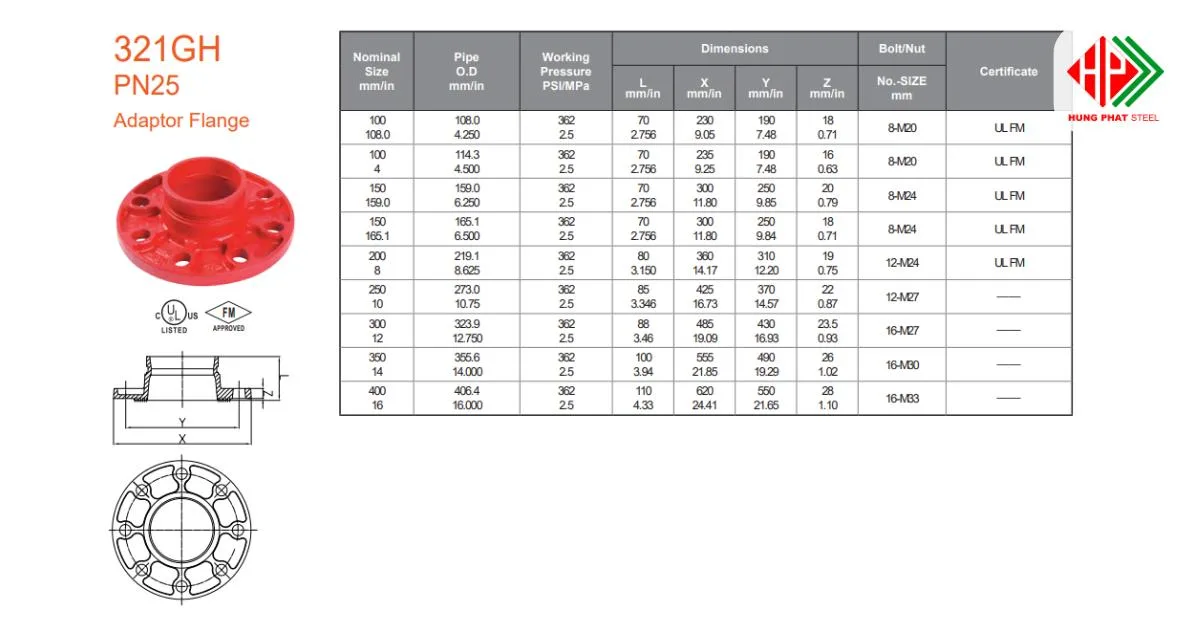

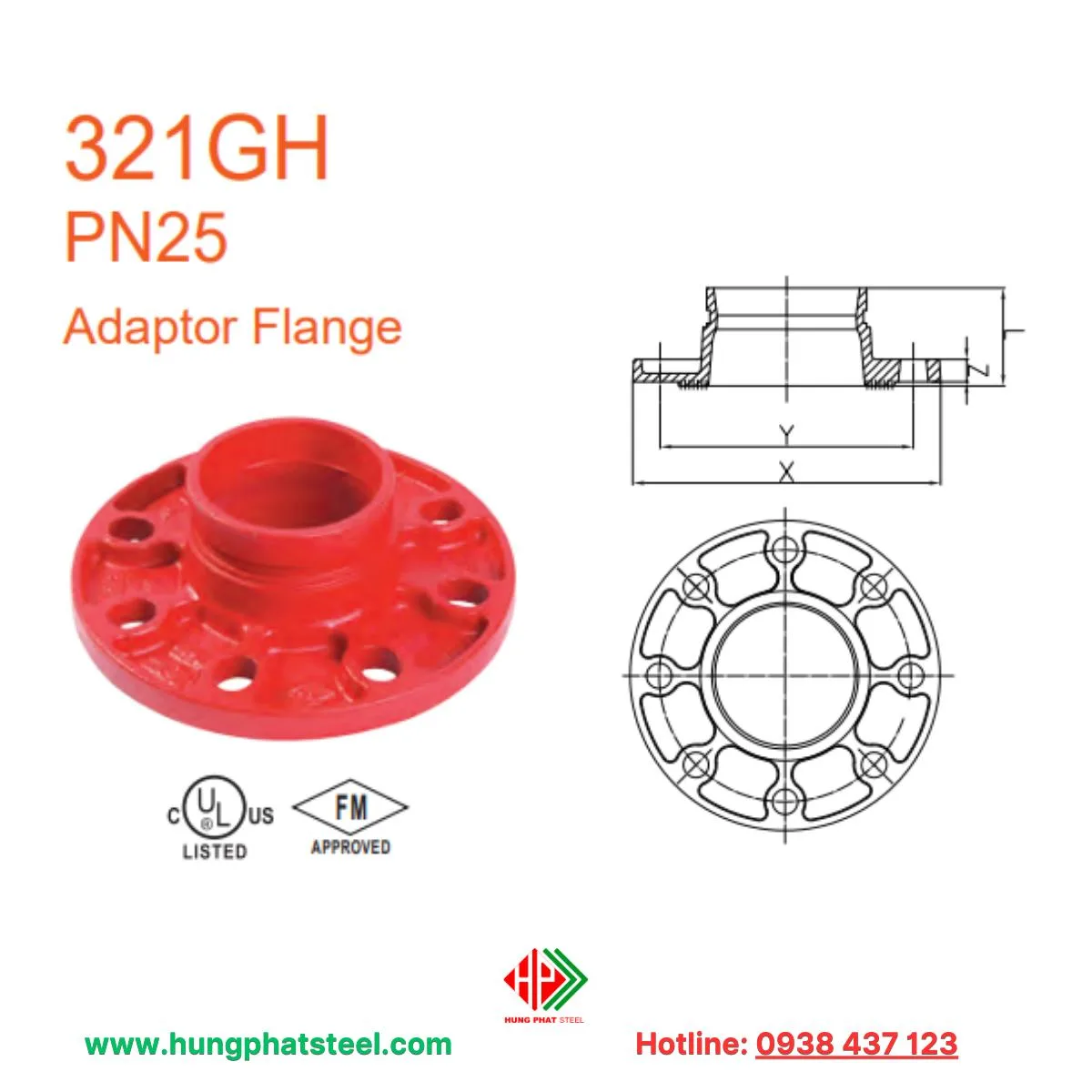

Mặt bích chuyển đổi 321GH PN25
So với PN16, phiên bản 321GH PN25 được thiết kế cho các hệ thống có áp lực làm việc cao hơn. Sản phẩm thường xuất hiện trong các công trình công nghiệp, trạm bơm hoặc hệ thống kỹ thuật cần khả năng chịu tải lớn và độ an toàn cao.

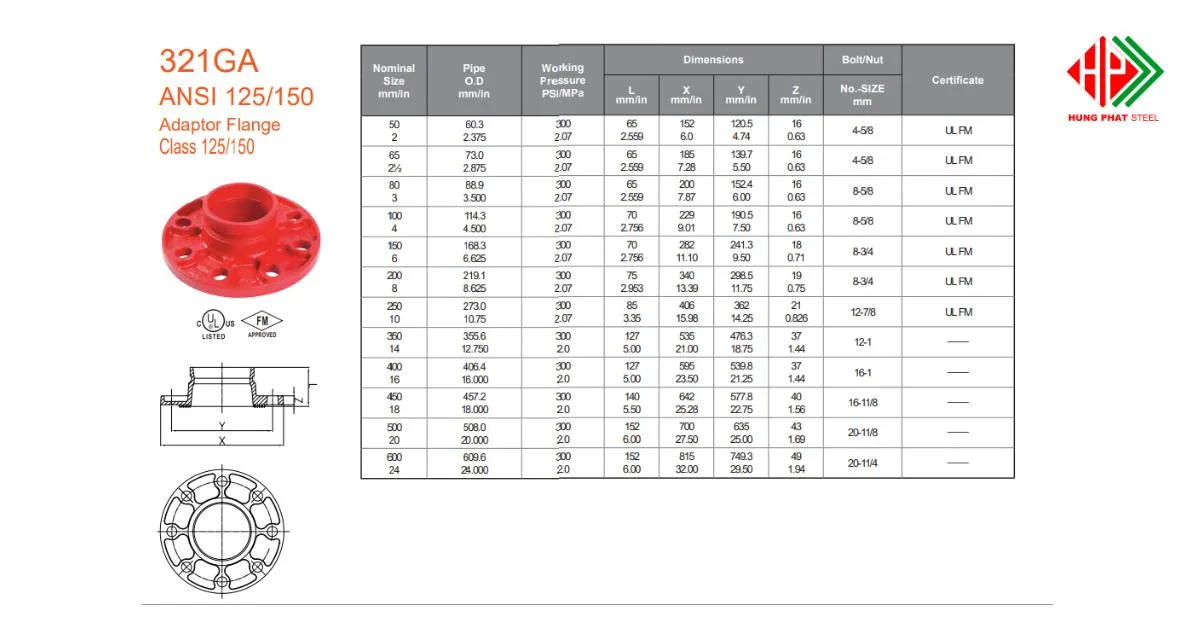

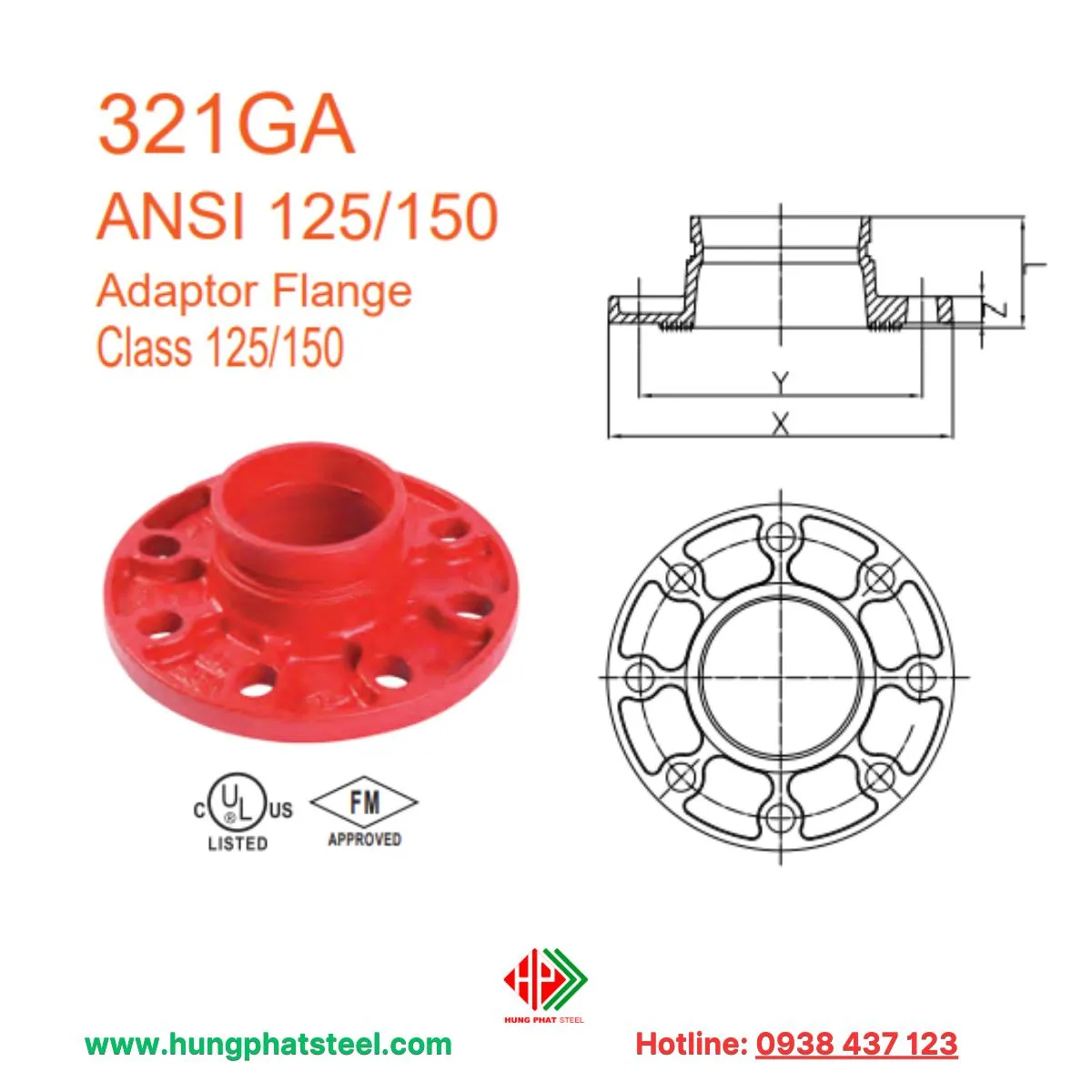

Mặt bích chuyển đổi 321GA ANSI 125/150 – Class 125/150
Dòng 321GA tuân theo tiêu chuẩn ANSI, phù hợp với các hệ thống sử dụng mặt bích Class 125/150. Sản phẩm được lựa chọn nhiều trong các dự án có thiết bị nhập khẩu hoặc hệ thống cần đồng bộ theo tiêu chuẩn Mỹ.

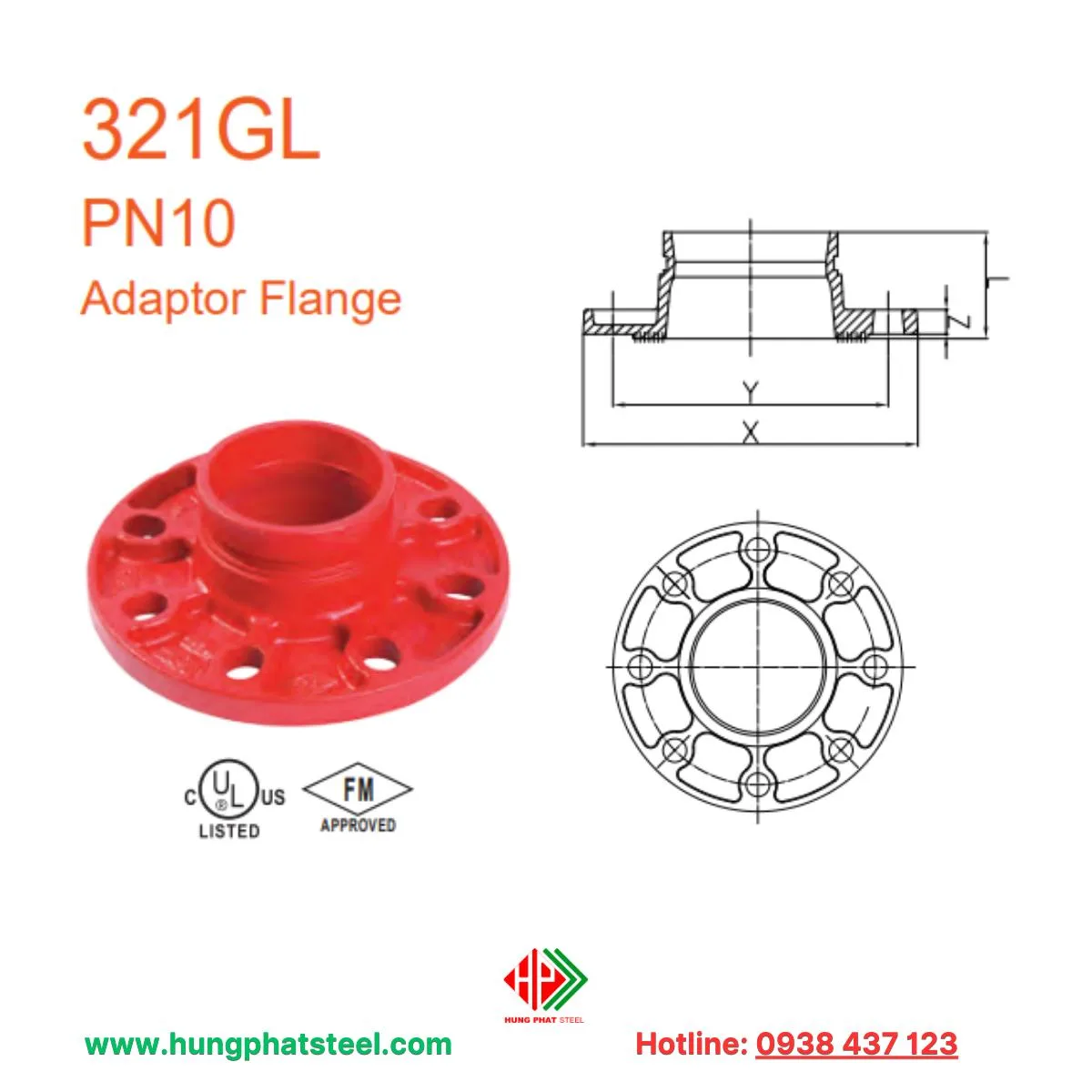

Mặt bích chuyển đổi 321GL PN10
Mặt bích chuyển đổi 321GL PN10 được sử dụng trong các hệ thống có áp lực thấp, nơi yêu cầu kết nối đơn giản, chi phí đầu tư hợp lý. Loại này thường xuất hiện trong các hệ thống cấp nước sinh hoạt hoặc đường ống kỹ thuật không chịu tải lớn.

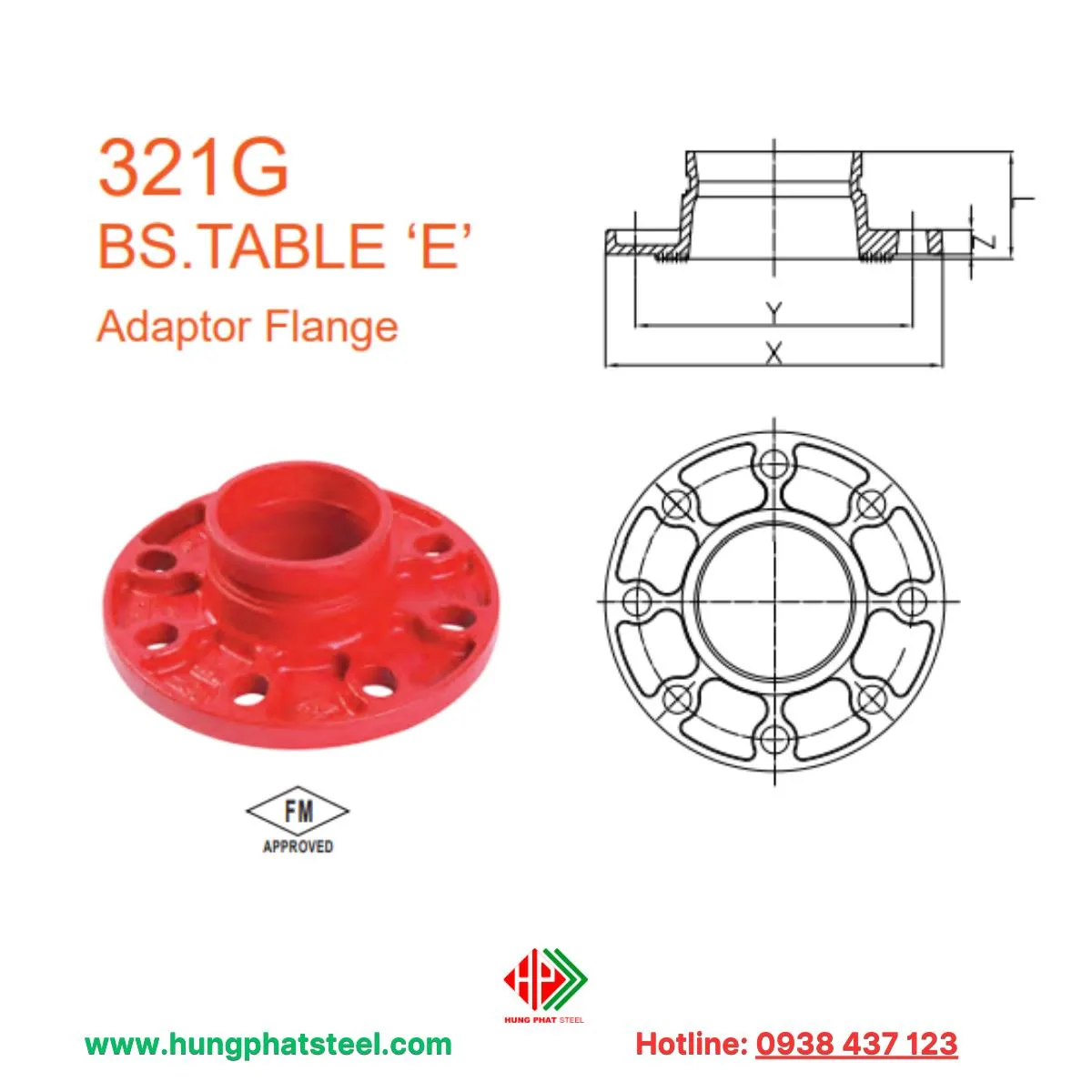

Mặt bích chuyển đổi 321G BS Table E
Đây là dòng sản phẩm tuân theo tiêu chuẩn British Standard (BS Table E), phù hợp với các công trình sử dụng hệ mặt bích Anh Quốc. Mặt bích chuyển đổi 321G BS Table E giúp đảm bảo tính tương thích khi kết nối các thiết bị theo tiêu chuẩn BS.

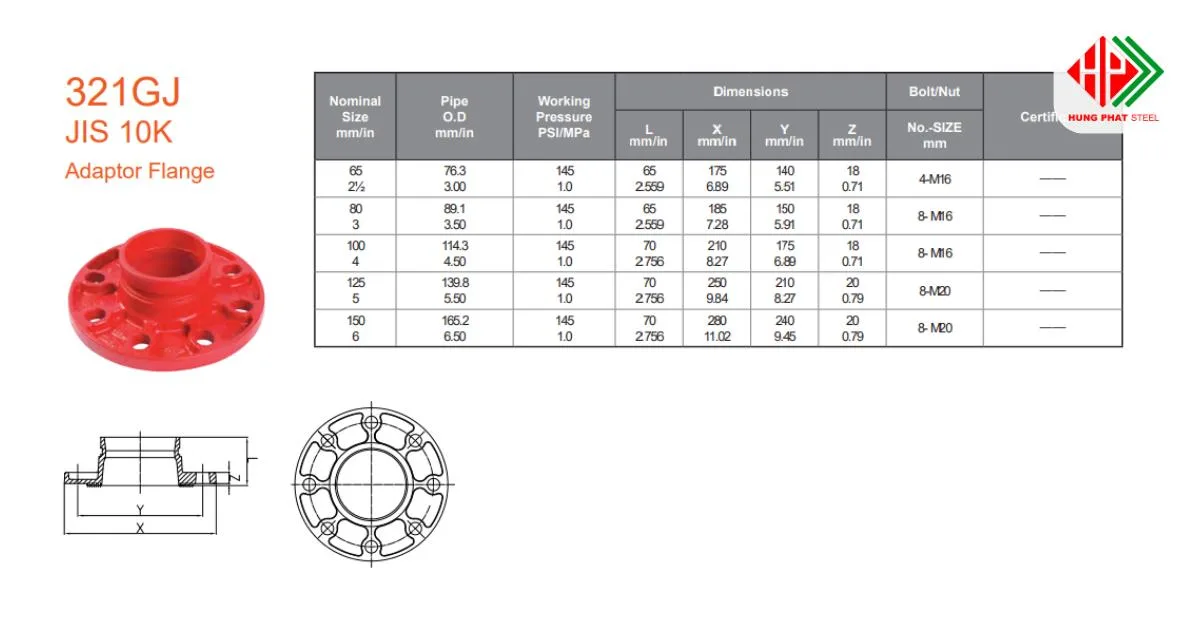

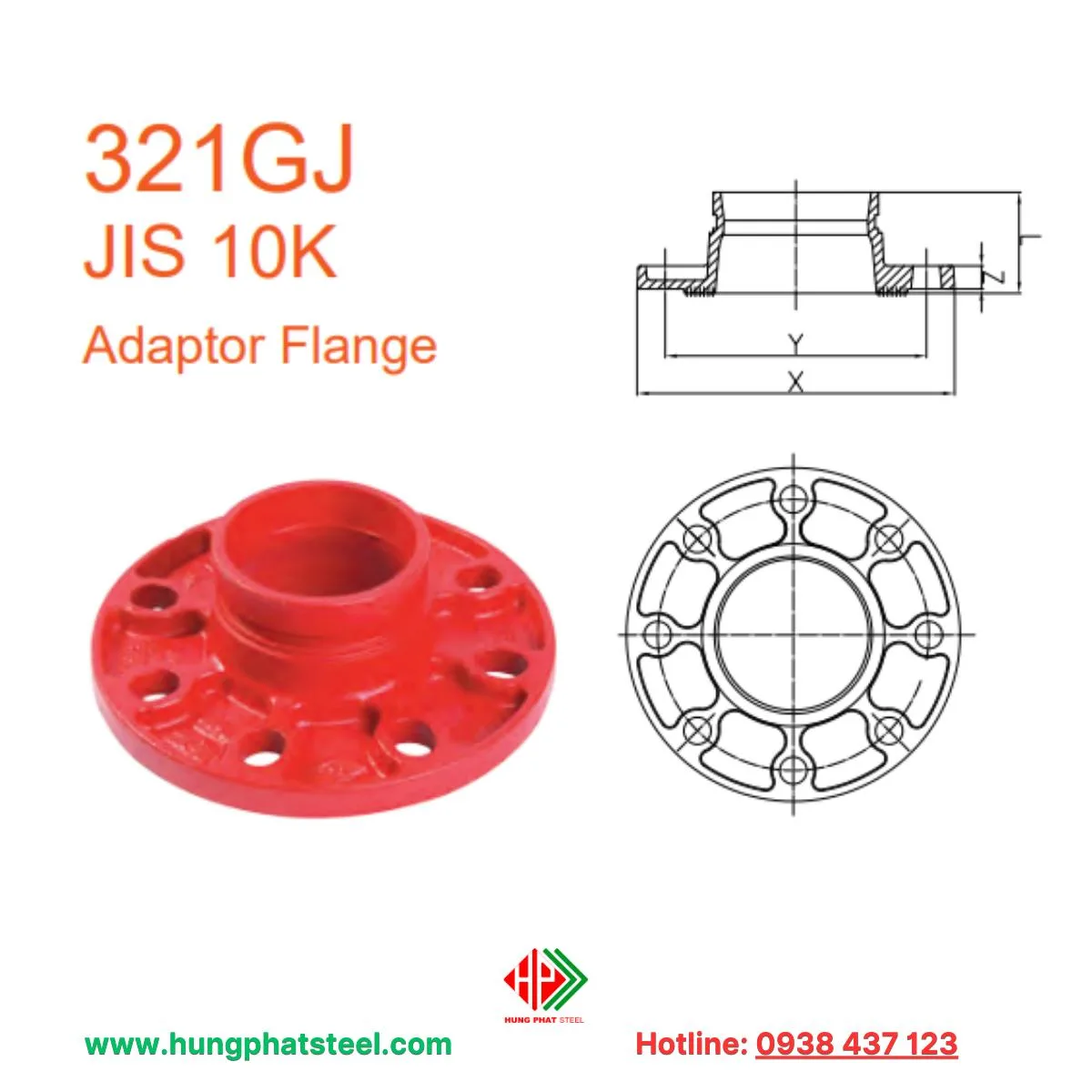

Mặt bích chuyển đổi 321GJ JIS 10K
Phiên bản JIS 10K thường được ứng dụng trong các hệ thống có áp lực trung bình, phổ biến tại các công trình sử dụng thiết bị hoặc thiết kế theo tiêu chuẩn Nhật Bản. Sản phẩm mang lại sự đồng bộ và dễ dàng trong quá trình lắp đặt.

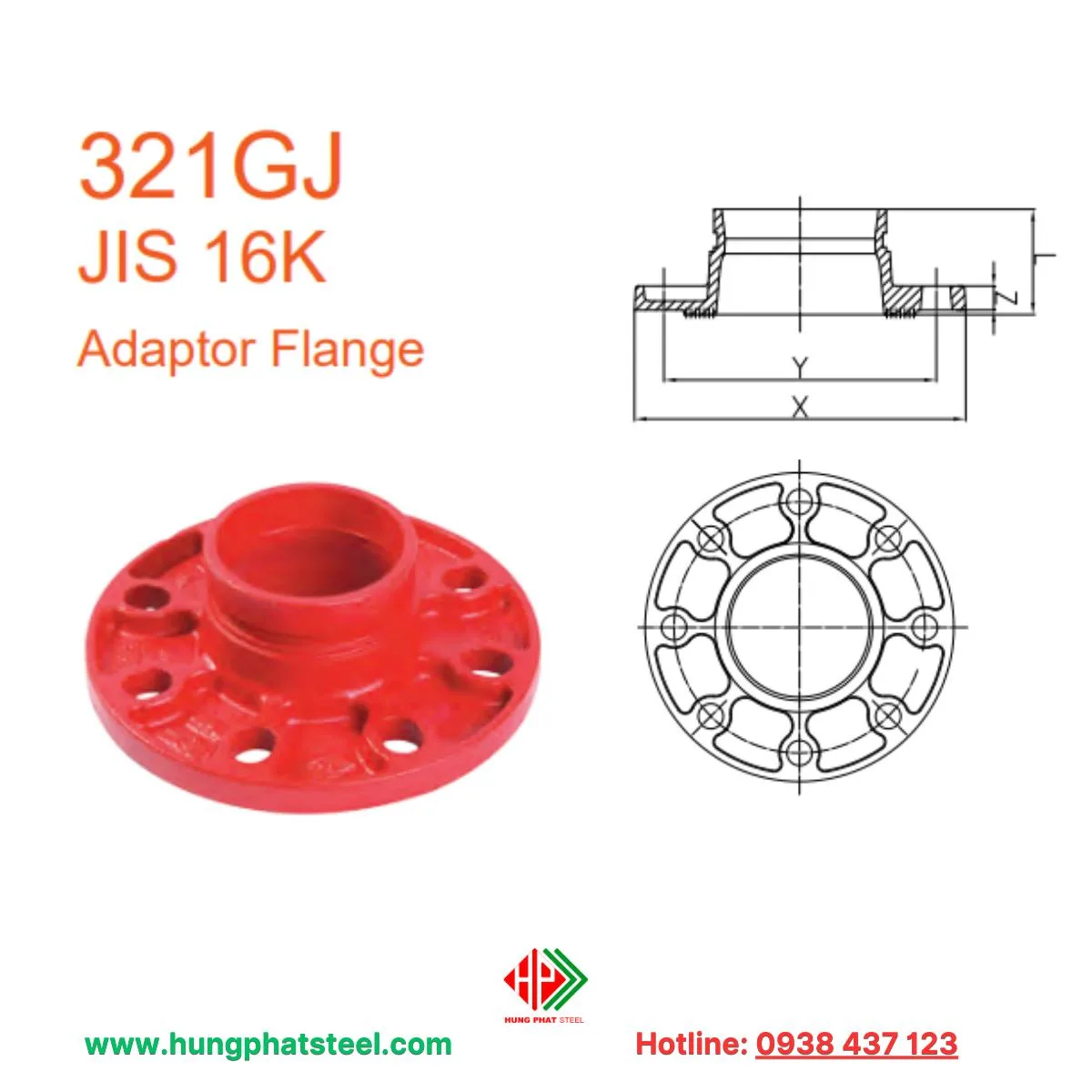

Mặt bích chuyển đổi 321GJ JIS 16K
Với khả năng chịu áp lực cao hơn JIS 10K, dòng 321GJ JIS 16K phù hợp cho các hệ thống yêu cầu độ an toàn lớn hơn, thường gặp trong các nhà máy, khu công nghiệp hoặc hệ thống kỹ thuật đặc thù.

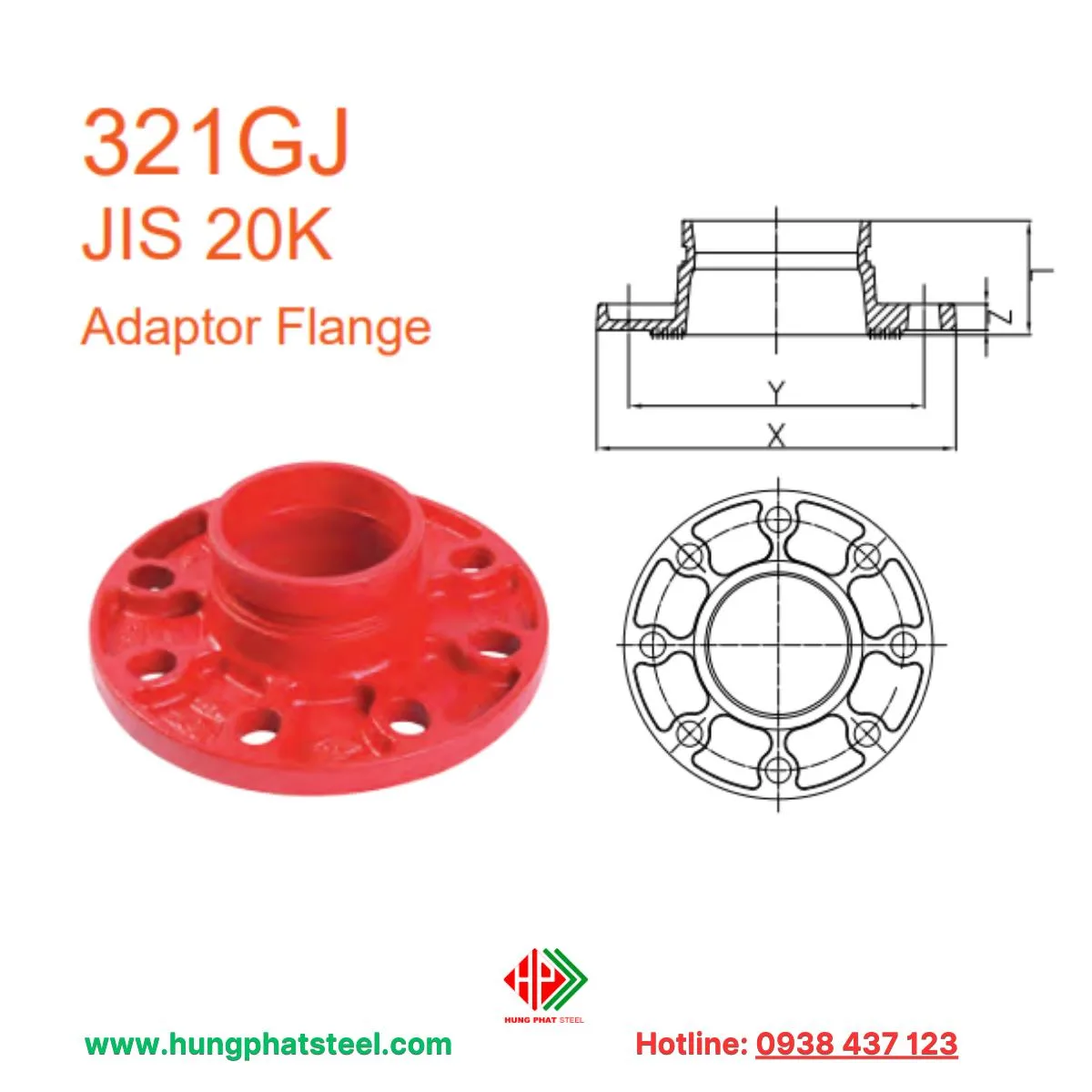

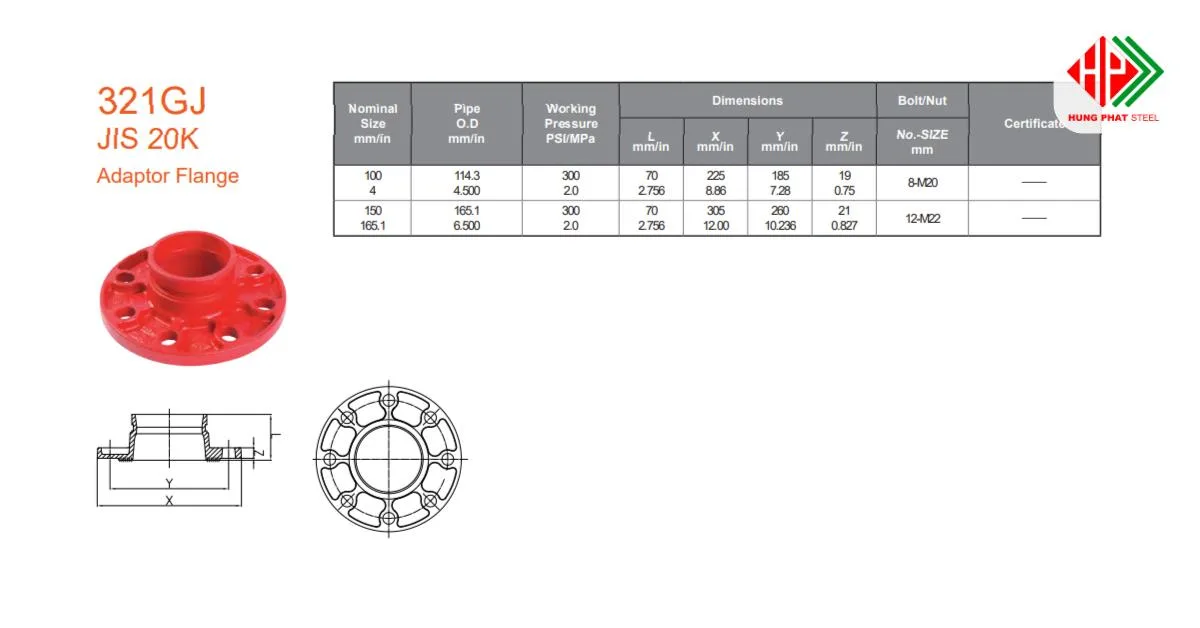

Mặt bích chuyển đổi 321GJ JIS 20K
Đây là dòng sản phẩm chịu áp lực cao trong hệ tiêu chuẩn JIS. Mặt bích chuyển đổi 321GJ JIS 20K được sử dụng trong các hệ thống có điều kiện vận hành khắt khe, đòi hỏi độ bền và độ ổn định cao trong suốt thời gian sử dụng.
Cấu tạo và nguyên lý hoạt động Mặt bích chuyển đổi 321G PN16
Mặt bích chuyển đổi 321G PN16 được thiết kế nhằm đáp ứng yêu cầu kết nối linh hoạt giữa đường ống rãnh và hệ mặt bích tiêu chuẩn PN16. Sản phẩm không chỉ chú trọng độ kín khít mà còn tối ưu tính thuận tiện trong thi công và bảo trì hệ thống.
Cấu tạo Mặt bích chuyển đổi 321G PN16
Mặt bích chuyển đổi 321G PN16 có cấu trúc gọn gàng, chắc chắn, bao gồm các bộ phận chính sau:
- Thân mặt bích
Được chế tạo từ vật liệu kim loại có độ bền cao, thân mặt bích đảm nhiệm vai trò chịu lực và duy trì sự ổn định trong suốt quá trình vận hành. Bề mặt gia công chính xác giúp tăng độ tiếp xúc và hạn chế rò rỉ. - Phần kết nối rãnh (grooved end)
Thiết kế theo tiêu chuẩn rãnh giúp liên kết nhanh với ống rãnh thông qua khớp nối cơ khí. Kết cấu này cho phép lắp đặt và tháo rời dễ dàng mà không cần hàn cắt. - Mặt bích PN16
Phần mặt bích được gia công đúng tiêu chuẩn PN16, đảm bảo khả năng kết nối đồng bộ với van, bơm hoặc phụ kiện có cùng cấp áp lực. - Vòng đệm làm kín (gioăng)
Gioăng được đặt tại vị trí tiếp giáp, có nhiệm vụ ngăn rò rỉ chất lỏng, duy trì độ kín cho toàn bộ hệ thống khi chịu áp lực làm việc.
Nguyên lý hoạt động của Mặt bích chuyển đổi 321G PN16
Nguyên lý hoạt động của mặt bích chuyển đổi 321G PN16 dựa trên sự kết hợp giữa liên kết cơ khí bằng rãnh và liên kết mặt bích truyền thống:
- Khi lắp đặt, đầu rãnh của sản phẩm được cố định với ống rãnh thông qua khớp nối và bulong, tạo nên liên kết chắc chắn nhưng vẫn linh hoạt.
- Phần mặt bích PN16 được bắt bulong trực tiếp với mặt bích của thiết bị hoặc đường ống còn lại, đảm bảo khả năng chịu áp lực theo đúng tiêu chuẩn.
- Gioăng làm kín chịu lực nén đồng đều từ các bulong, giúp ngăn chặn rò rỉ và duy trì dòng chảy ổn định trong hệ thống.
Nhờ cấu trúc này, mặt bích chuyển đổi 321G PN16 vừa đảm bảo độ kín và độ bền, vừa cho phép thi công nhanh – bảo trì thuận tiện, đặc biệt phù hợp với các hệ thống cần nâng cấp hoặc thay đổi cấu hình đường ống.
Mặt bích chuyển đổi 321G PN16 được dùng ở đâu?
Các tuyến ống cần kết nối giữa tiêu chuẩn rãnh và mặt bích
Mặt bích chuyển đổi 321G PN16 thường được sử dụng khi hệ thống tồn tại song song ống rãnh và thiết bị mặt bích. Sản phẩm đóng vai trò cầu nối trung gian, giúp liên kết hai kiểu kết nối khác nhau mà vẫn đảm bảo độ kín và khả năng chịu áp lực.
Hệ thống yêu cầu thay thế, bảo trì định kỳ
Trong những công trình cần bảo trì thường xuyên như trạm bơm, phòng kỹ thuật hoặc hệ thống dẫn nước trung tâm, việc tháo lắp nhanh là yếu tố quan trọng. Mặt bích chuyển đổi 321G PN16 giúp rút ngắn thời gian can thiệp kỹ thuật mà không làm gián đoạn toàn bộ hệ thống.
Không gian thi công hạn chế
Ở các khu vực trần kỹ thuật, tầng hầm hoặc phòng máy có diện tích hẹp, việc hàn nối gặp nhiều bất tiện. Mặt bích chuyển đổi 321G PN16 cho phép lắp đặt cơ khí gọn gàng, giảm thao tác phức tạp và hạn chế rủi ro trong quá trình thi công.
Công trình ưu tiên tiến độ và độ chính xác
Đối với các dự án có yêu cầu bàn giao nhanh, sản phẩm này giúp đội thi công chủ động kiểm soát tiến độ nhờ khả năng lắp đặt chính xác ngay từ đầu, hạn chế chỉnh sửa và làm lại sau khi vận hành thử.
Hệ thống kỹ thuật cần tính ổn định lâu dài
Mặt bích chuyển đổi 321G PN16 phù hợp với các hệ thống vận hành liên tục, nơi việc rò rỉ hoặc sai lệch kết nối có thể gây ảnh hưởng lớn đến toàn bộ công trình. Thiết kế tiêu chuẩn giúp duy trì sự ổn định trong thời gian dài sử dụng.
Lợi ích khi chọn mặt bích chuyển đổi 321G PN16 tại Thép Hùng Phát
Việc lựa chọn đúng nhà cung cấp là yếu tố quyết định hiệu quả thi công và tuổi thọ của hệ thống đường ống. Khi chọn mặt bích chuyển đổi 321G PN16 tại Thép Hùng Phát, khách hàng nhận được nhiều lợi ích nổi bật, giúp tối ưu cả hiệu suất, chi phí và thời gian thi công.
Sản phẩm chất lượng, đạt tiêu chuẩn PN16
Tất cả mặt bích chuyển đổi 321G PN16 tại Thép Hùng Phát đều được sản xuất từ vật liệu chất lượng cao, đạt tiêu chuẩn áp lực PN16. Điều này đảm bảo khả năng chịu áp lực ổn định, hạn chế rò rỉ và tăng độ bền cho toàn hệ thống.
Thi công nhanh – lắp đặt thuận tiện
Thiết kế thông minh giúp căn chỉnh trục ống chính xác, liên kết rãnh – mặt bích dễ dàng, tiết kiệm thời gian thi công. Nhờ vậy, đội ngũ kỹ thuật có thể hoàn thiện hệ thống nhanh chóng, giảm thiểu chi phí nhân công và thời gian gián đoạn vận hành.
Hỗ trợ đa dạng các công trình
Mặt bích chuyển đổi 321G PN16 tại Thép Hùng Phát phù hợp với nhiều loại công trình: hệ thống cấp thoát nước, PCCC, HVAC, trạm bơm hay nhà máy công nghiệp. Sản phẩm giúp nhà thầu đồng bộ hệ thống đường ống mà không cần thay đổi thiết kế hoặc mua thêm phụ kiện.
Bảo hành, tư vấn kỹ thuật chuyên nghiệp
Khi mua tại Thép Hùng Phát, khách hàng được hỗ trợ tư vấn kỹ thuật chi tiết, hướng dẫn lựa chọn đúng loại mặt bích, đồng thời hưởng chính sách bảo hành minh bạch, giúp giảm rủi ro phát sinh trong quá trình sử dụng.
Tiết kiệm chi phí vận hành lâu dài
Nhờ độ bền cao, kết nối ổn định và khả năng tháo lắp dễ dàng, mặt bích chuyển đổi 321G PN16 giúp giảm chi phí bảo trì, hạn chế hư hỏng và kéo dài tuổi thọ hệ thống. Đây là lợi ích lâu dài mà các nhà thầu và chủ đầu tư đều đánh giá cao.
