Mô tả

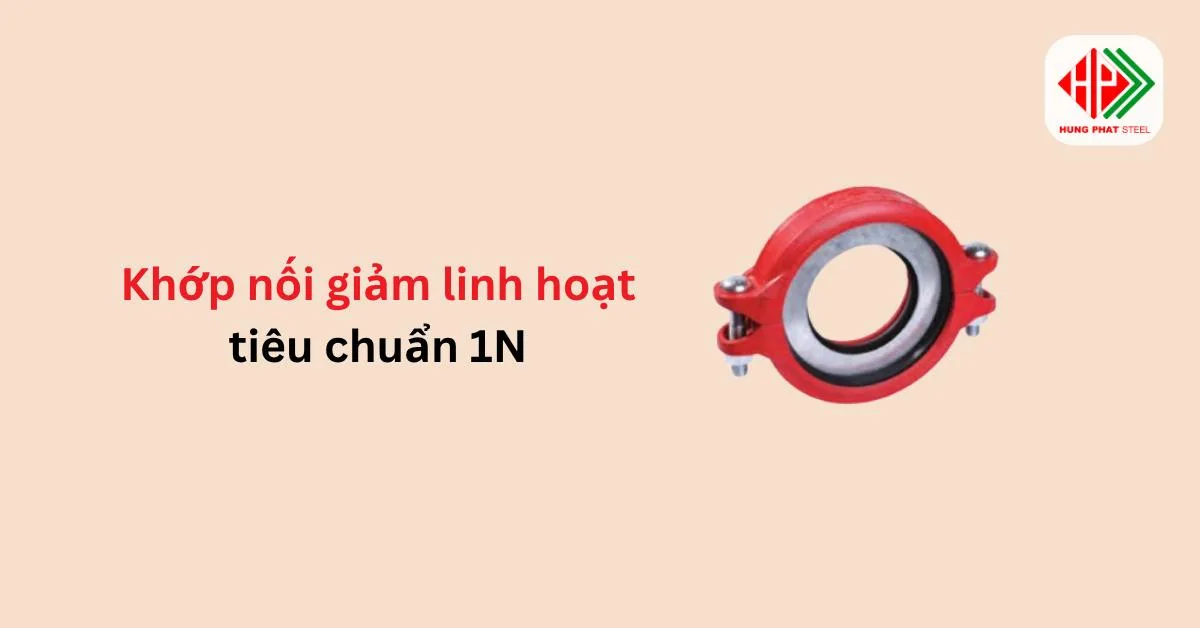

Được thiết kế để đáp ứng nhu cầu kết nối giữa các đường ống có kích thước khác nhau, khớp nối giảm linh hoạt tiêu chuẩn 1N là lựa chọn lý tưởng cho các hệ thống công nghiệp hiện đại. Sản phẩm không chỉ giúp tiết kiệm thời gian lắp đặt mà còn đảm bảo độ kín tuyệt đối, khả năng chịu áp lực cao và độ bền vượt trội.
Với cấu tạo chắc chắn, gioăng cao su chống rò rỉ và khả năng giảm rung hiệu quả, khớp nối 1N phù hợp với nhiều ứng dụng như hệ thống cấp thoát nước, phòng cháy chữa cháy, HVAC và xử lý chất lỏng. Đặc biệt, sản phẩm đạt các chứng nhận quốc tế như UL/FM, VDS, LPCB, mang lại sự an tâm tuyệt đối cho người sử dụng.

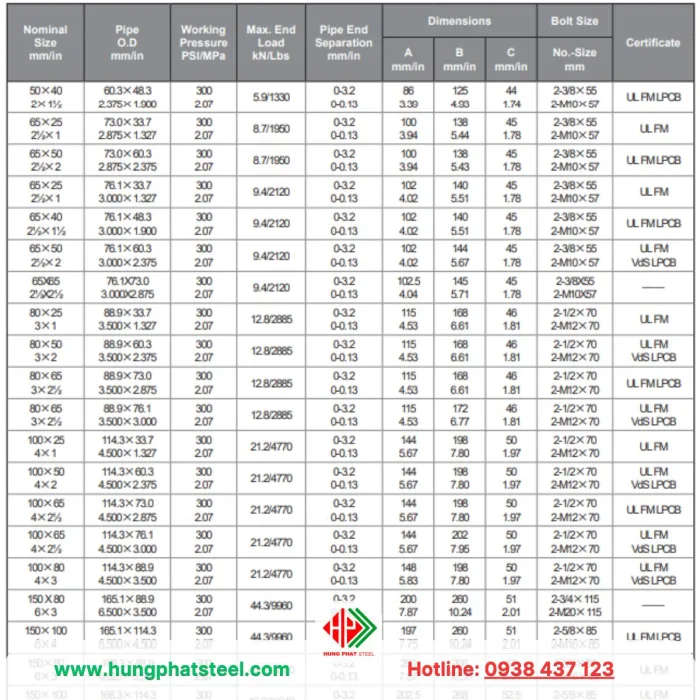

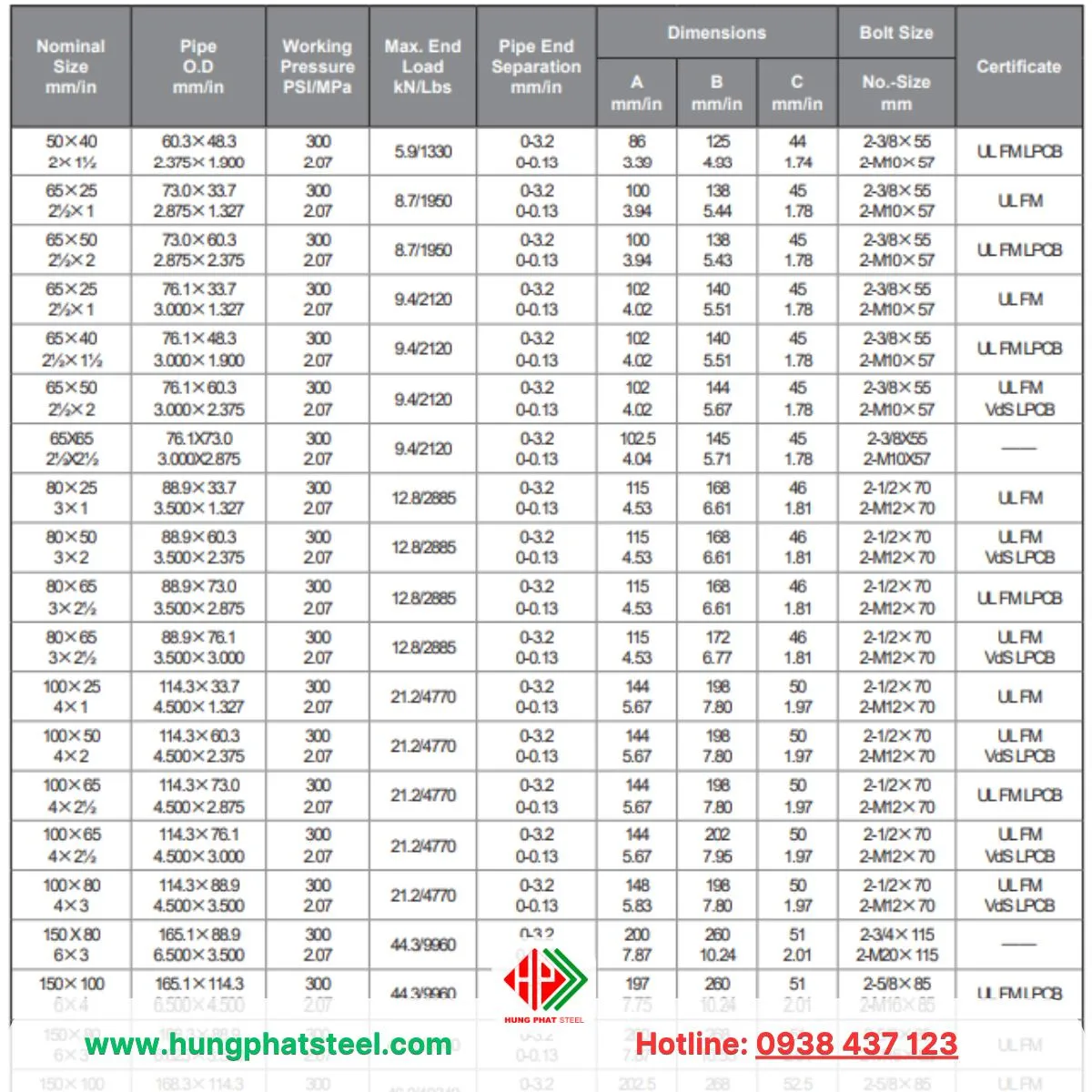

Thông số kỹ thuật
- Tên sản phẩm: Khớp nối giảm linh hoạt tiêu chuẩn 1N
- Kích thước danh nghĩa: Từ 32×25 mm đến 300×250 mm
- Đường kính ngoài ống (Pipe O.D.): Từ 33.7 mm đến 323.9 mm
- Áp suất làm việc tối đa (PSMPa): Từ 2.5 MPa đến 2.5 MPa (tùy kích thước)
- Tải trọng đầu tối đa (End Load): Từ 2.2 kN đến 617.7 kN
- Khoảng cách tách ống (Pipe End Separation): Từ 1.6 mm đến 6.4 mm

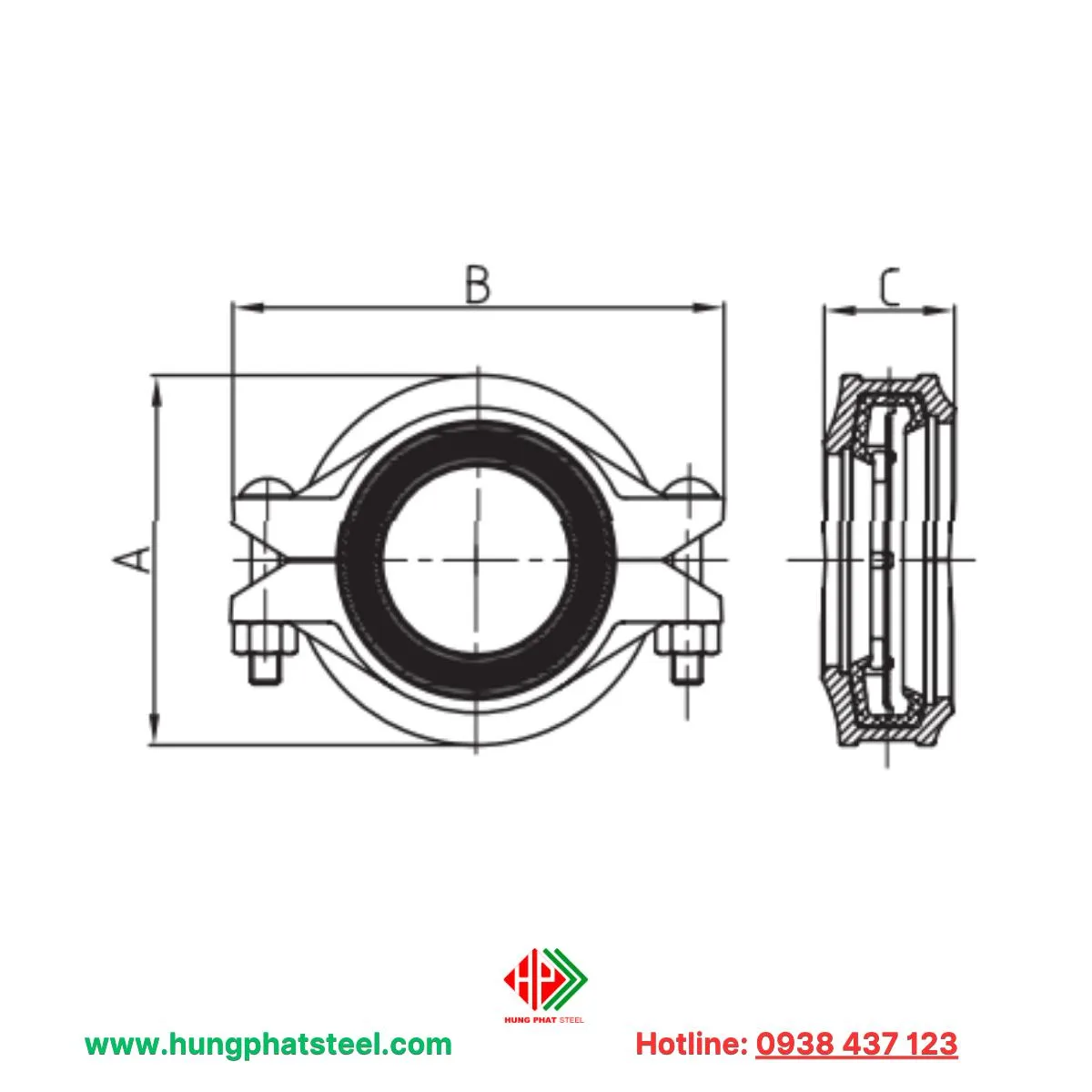

- Kích thước tổng thể (A, B, C): Thay đổi theo từng size
- Kích thước bu lông: Từ M10 đến M20

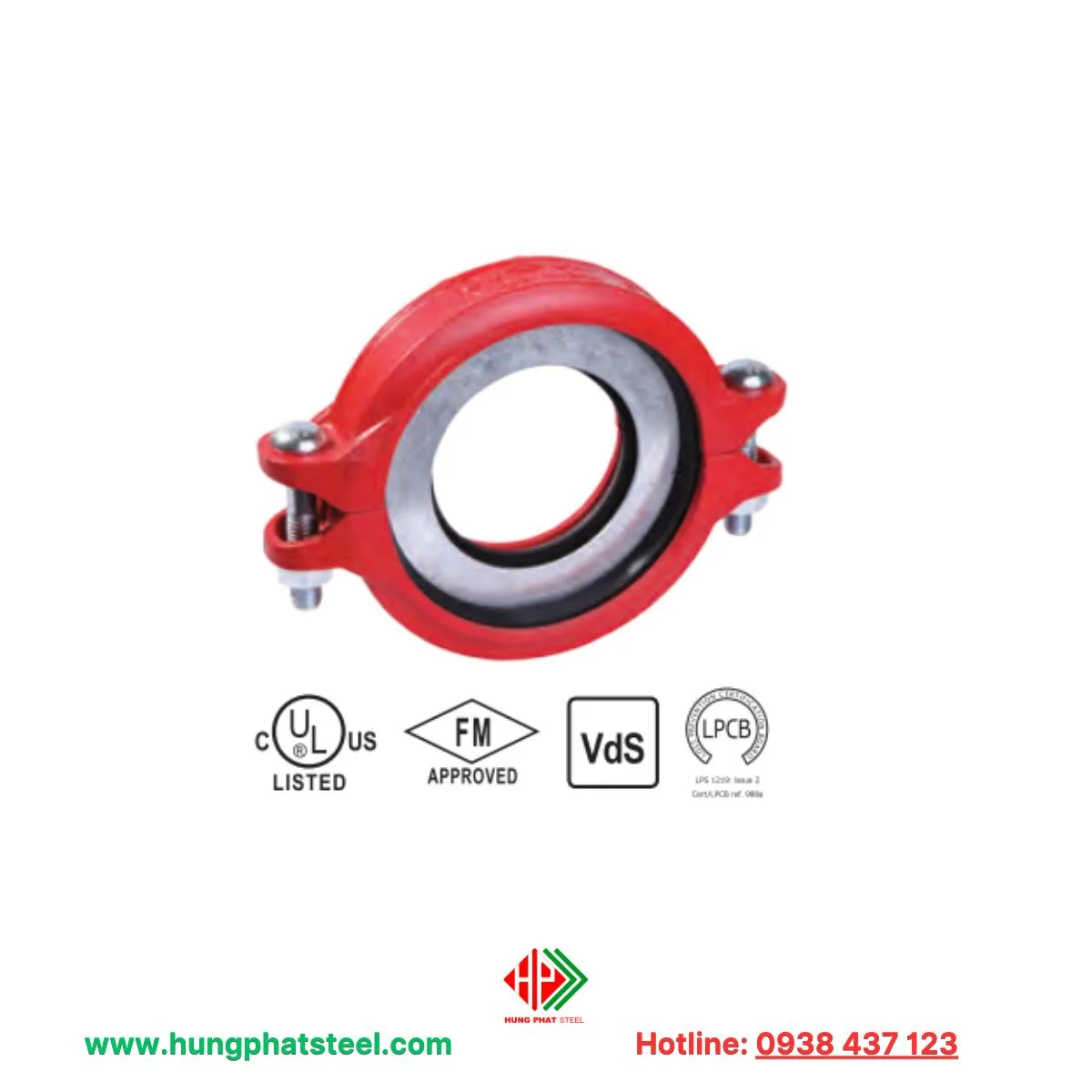

- Chứng nhận: UL/FM, VDS, LPCB (tùy kích thước)
- Nhà cung cấp: Thép Hùng Phát
Bảng báo giá khớp nối giảm linh hoạt tiêu chuẩn 1N mới nhất
Kích thước |
Giá bán lẻ (ước tính)
|
32×25 mm | 180.000 VNĐ |
50×40 mm | 220.000 VNĐ |
100×80 mm | 450.000 VNĐ |
150×100 mm | 750.000 VNĐ |
200×150 mm | 1.150.000 VNĐ |
250×200 mm | 1.450.000 VNĐ |
300×250 mm | 1.850.000 VNĐ |
Lưu ý: Đây chỉ là giá tham khảo. Để có báo giá chính xác, bạn cần liên hệ trực tiếp nhà cung cấp Thép Hùng Phát để nhận bảng giá chính thức + chiết khấu dự án.
Những sản phẩm PCCC khác:
Ưu thế vượt trội của khớp nối giảm linh hoạt 1N
1. Kết nối hai kích thước ống chỉ với một thao tác siết bu lông
Không cần hàn, không cần ren, không cần thiết bị chuyên dụng. Khớp nối 1N cho phép kết nối hai đường ống có kích thước khác nhau một cách nhanh chóng, tiết kiệm thời gian thi công và giảm chi phí nhân công.
2. Tự điều chỉnh độ lệch trục và rung động
Thiết kế linh hoạt giúp khớp nối hấp thụ rung động và điều chỉnh sai lệch nhỏ giữa các đầu ống, bảo vệ hệ thống khỏi hư hỏng do biến dạng hoặc áp lực không đều.
3. Tối ưu hóa không gian lắp đặt
Với kích thước gọn nhẹ và khả năng giảm đường kính, khớp nối 1N phù hợp cho các vị trí chật hẹp, nơi không thể sử dụng các loại khớp nối truyền thống.
4. Độ kín cao, chống rò rỉ tuyệt đối
Gioăng cao su chuyên dụng (EPDM/NBR) được ép chặt bằng lực siết bu lông, tạo ra lớp đệm kín hoàn hảo, ngăn ngừa rò rỉ chất lỏng hoặc khí ngay cả trong môi trường áp suất cao.
5. Đạt chuẩn quốc tế – bảo chứng chất lượng
Sản phẩm được chứng nhận bởi các tổ chức uy tín như UL/FM, VDS, LPCB, đảm bảo độ tin cậy trong các hệ thống phòng cháy chữa cháy, cấp thoát nước và công trình hạ tầng kỹ thuật.
6. Tương thích đa vật liệu ống
Khớp nối 1N có thể sử dụng với ống thép, ống gang, ống inox, thậm chí cả ống nhựa cứng, giúp linh hoạt trong thiết kế và thay thế hệ thống.
7. Dễ bảo trì, dễ thay thế
Khi cần bảo trì hoặc thay đổi đường ống, chỉ cần tháo bu lông là có thể tháo rời khớp nối mà không ảnh hưởng đến toàn bộ hệ thống.

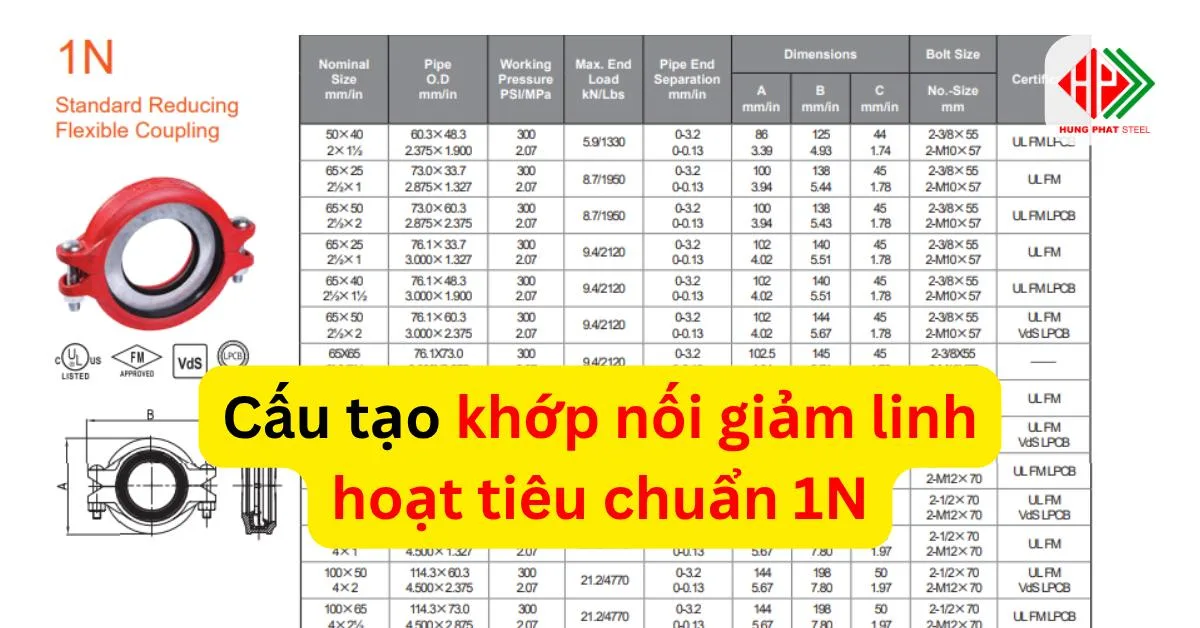

Hiểu rõ thiết kế và cơ chế vận hành

Thiết kế thông minh – Tối ưu cho kết nối giảm kích thước
Khớp nối 1N được thiết kế để kết nối hai đường ống có đường kính khác nhau một cách linh hoạt và an toàn. Cấu tạo gồm:
- Thân khớp nối: Làm từ gang dẻo hoặc thép carbon, được phủ lớp sơn epoxy hoặc mạ kẽm để chống ăn mòn.
- Gioăng cao su (Seal/Gasket): Làm từ EPDM hoặc NBR, có độ đàn hồi cao, chịu nhiệt và hóa chất tốt, giúp tạo độ kín tuyệt đối.
- Vòng giữ (Retaining Ring): Giữ gioăng đúng vị trí, hỗ trợ phân bố lực đều khi siết bu lông.
- Bu lông và đai ốc: Thường là thép mạ kẽm hoặc inox, dùng để siết chặt khớp nối vào ống, tạo lực ép lên gioăng.
- Thiết kế giảm kích thước: Một đầu lớn – một đầu nhỏ, cho phép nối hai ống có đường kính khác nhau mà không cần phụ kiện chuyển đổi riêng.
Cơ chế vận hành – Đơn giản nhưng hiệu quả
- Lắp đặt khớp nối vào hai đầu ống: Đầu lớn và đầu nhỏ tương ứng với kích thước ống cần nối.
- Siết bu lông: Khi bu lông được siết, thân khớp nối ép chặt gioăng cao su vào thành ống.
- Gioăng tạo độ kín: Gioăng cao su bị nén, tạo lớp đệm kín giữa khớp nối và ống, ngăn ngừa rò rỉ chất lỏng hoặc khí.
- Vòng giữ ổn định: Giữ gioăng đúng vị trí, tránh xê dịch khi có rung động hoặc áp lực thay đổi.
- Khả năng hấp thụ rung và lệch trục: Thiết kế linh hoạt cho phép khớp nối điều chỉnh sai lệch nhỏ giữa hai đầu ống, giảm nguy cơ nứt vỡ hoặc hư hỏng hệ thống.
Những nơi sử dụng phổ biến khớp nối linh hoạt 1N
1. Hệ thống phòng cháy chữa cháy (PCCC)
Khớp nối 1N thường được sử dụng trong các hệ thống sprinkler, đường ống cấp nước chữa cháy, nơi yêu cầu kết nối chắc chắn, chịu áp lực cao và đạt chuẩn UL/FM.
2. Nhà máy xử lý nước và nước thải
Các hệ thống cấp thoát nước công nghiệp và đô thị thường sử dụng khớp nối linh hoạt để kết nối các đường ống có kích thước khác nhau, đặc biệt trong các khu vực cần bảo trì thường xuyên.
3. Hệ thống HVAC (Điều hòa không khí và thông gió)
Khớp nối giúp kết nối các đường ống dẫn khí lạnh/nóng, giảm rung và điều chỉnh sai lệch trục giữa các đoạn ống trong hệ thống HVAC.
4. Nhà máy hóa chất, thực phẩm, dược phẩm
Với khả năng chống ăn mòn và chịu áp lực tốt, khớp nối 1N phù hợp với các hệ thống dẫn chất lỏng, khí hoặc hơi trong môi trường khắc nghiệt.
5. Công trình hạ tầng kỹ thuật đô thị
Các hệ thống cấp nước, thoát nước, dẫn khí trong các khu đô thị, khu công nghiệp, khu dân cư đều có thể sử dụng khớp nối linh hoạt để tiết kiệm không gian và thời gian thi công.
6. Nhà máy năng lượng và điện lực
Khớp nối được dùng trong các hệ thống làm mát, dẫn hơi, hoặc cấp nước trong nhà máy điện, nơi yêu cầu độ kín cao và khả năng chịu nhiệt tốt.
7. Công trình dân dụng và thương mại
Tòa nhà cao tầng, trung tâm thương mại, bệnh viện, trường học… đều có hệ thống cấp thoát nước và PCCC cần sử dụng khớp nối linh hoạt để đảm bảo an toàn và dễ bảo trì.
Lý do chọn Thép Hùng Phát làm đối tác cung cấp
1. Chất lượng sản phẩm được kiểm chứng
Thép Hùng Phát cam kết cung cấp các loại khớp nối linh hoạt đạt chuẩn quốc tế như UL/FM, VDS, LPCB, đảm bảo độ bền, độ kín và khả năng chịu áp lực cao trong mọi môi trường vận hành.
2. Đa dạng chủng loại – đáp ứng mọi nhu cầu kỹ thuật
Từ các kích thước nhỏ đến lớn, từ khớp nối giảm đến khớp nối tiêu chuẩn, Thép Hùng Phát đều có sẵn hàng hoặc đặt theo yêu cầu, giúp khách hàng tiết kiệm thời gian và chi phí.
3. Giá cả cạnh tranh – chính sách linh hoạt
Chúng tôi luôn tối ưu giá thành để phù hợp với ngân sách của từng dự án. Chính sách chiết khấu hấp dẫn cho đơn hàng số lượng lớn, hỗ trợ thanh toán linh hoạt và báo giá nhanh chóng.
4. Tư vấn kỹ thuật chuyên sâu
Đội ngũ kỹ sư và chuyên viên kỹ thuật của Thép Hùng Phát luôn sẵn sàng hỗ trợ khách hàng lựa chọn đúng sản phẩm, đúng tiêu chuẩn, đúng ứng dụng – giúp hệ thống vận hành ổn định và hiệu quả.
5. Giao hàng nhanh – đúng tiến độ
Với hệ thống kho hàng rộng khắp và quy trình vận chuyển chuyên nghiệp, Thép Hùng Phát đảm bảo giao hàng đúng hẹn, kể cả với các đơn hàng gấp hoặc dự án lớn.
6. Dịch vụ hậu mãi uy tín
Chúng tôi không chỉ bán sản phẩm mà còn đồng hành cùng khách hàng sau bán hàng: bảo hành rõ ràng, hỗ trợ kỹ thuật tận nơi, đổi trả linh hoạt nếu có lỗi từ nhà sản xuất.
7. Đối tác tin cậy của hàng trăm công trình lớn
Thép Hùng Phát đã và đang là nhà cung cấp cho nhiều dự án trọng điểm trong lĩnh vực cấp thoát nước, PCCC, HVAC, nhà máy công nghiệp và hạ tầng đô thị trên toàn quốc.
