Côn đồng tâm nối rãnh 240
Khi mở rộng hoặc nâng cấp hệ thống ống, việc thay đổi đường kính là điều khó tránh khỏi. Côn đồng tâm nối rãnh 240 đóng vai trò trung gian, giúp kết nối các đoạn ống khác cỡ mà không phá vỡ kết cấu sẵn có.
Thông số kỹ thuật:
- Tên sản phẩm: Côn đồng tâm nối rãnh 240
- Kích thước danh định (mm/in): 250X150 – 600X500 mm / 10X6 – 24X20 in
- Đường kính ngoài ống (mm/in): 273.0X159.0 – 609.6X508.0 mm / 10.750X6.250 – 24.000X20.000 in
- Áp suất làm việc (PSI/MPa): 300 – 500 PSI/ 2.07 – 3.45 MPa
- …
Mô tả
Khi mở rộng hoặc nâng cấp hệ thống ống, việc thay đổi đường kính là điều khó tránh khỏi. Côn đồng tâm nối rãnh 240 đóng vai trò trung gian, giúp kết nối các đoạn ống khác cỡ mà không phá vỡ kết cấu sẵn có.
Nhờ thiết kế đồng trục, phụ kiện này giữ cho tuyến ống luôn thẳng hàng, hạn chế phát sinh sai lệch trong quá trình lắp đặt. Đồng thời, cơ chế nối rãnh cho phép thi công nhanh, dễ tháo lắp khi cần điều chỉnh, góp phần rút ngắn thời gian cải tạo và đảm bảo hệ thống vận hành ổn định sau khi nâng cấp.
Côn đồng tâm nối rãnh 240
Thông số kỹ thuật
- Tên sản phẩm: Côn đồng tâm nối rãnh 240
- Kích thước danh định (mm/in): 250X150 – 600X500 mm / 10X6 – 24X20 in
- Đường kính ngoài ống (mm/in): 273.0X159.0 – 609.6X508.0 mm / 10.750X6.250 – 24.000X20.000 in
- Áp suất làm việc (PSI/MPa): 300 – 500 PSI/ 2.07 – 3.45 MPa
- Kích thước L (mm/in): 152 – 305 mm / 6.00 – 12.00 in
- Chứng nhận: UL, FM, VdS, LPCB
- Nhà cung cấp: Thép Hùng Phát
Báo giá Côn đồng tâm nối rãnh 240 theo kích thước ống

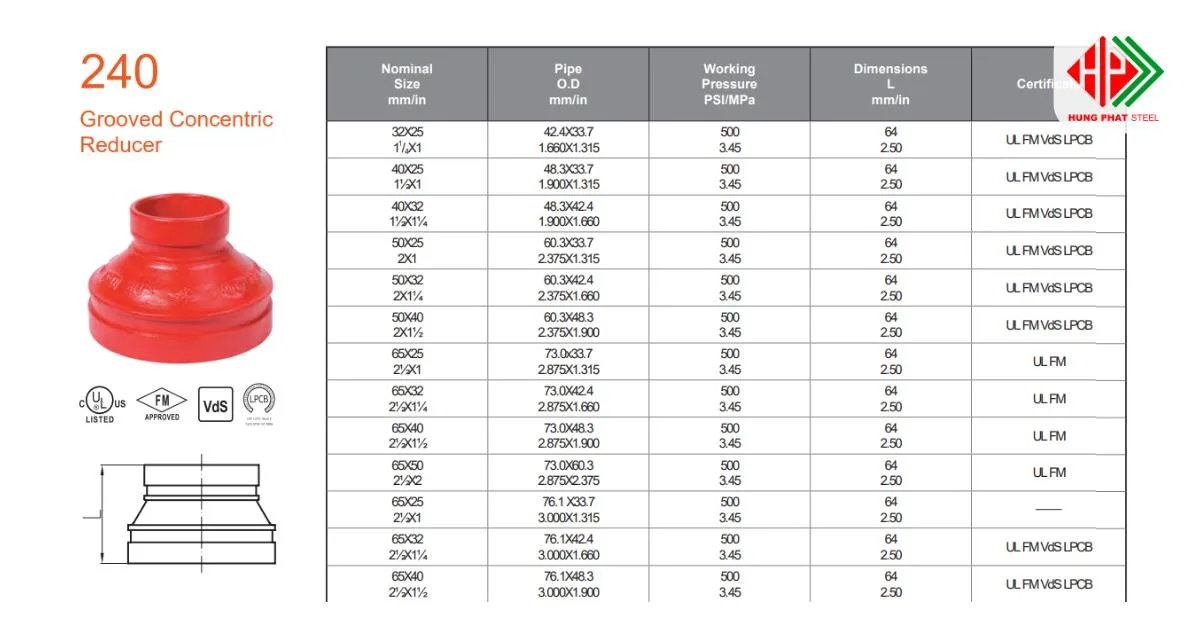

Côn đồng tâm nối rãnh 240
| Pipe O.D (mm × mm) | Pipe O.D (in × in) | Giá tham khảo (VNĐ/cái) |
| 273.0 × 159.0 | 10.750 × 6.250 | 5,800,000 |
| 273.0 × 165.1 | 10.750 × 6.500 | 5,900,000 |
| 273.0 × 168.3 | 10.750 × 6.625 | 6,000,000 |
| 273.0 × 219.1 | 10.750 × 8.625 | 6,900,000 |
| 323.9 × 219.1 | 12.750 × 8.625 | 7,900,000 |
| 323.9 × 273.0 | 12.750 × 10.750 | 8,900,000 |
| 377.0 × 133.0 | 14.850 × 5.250 | 6,500,000 |
| 377.0 × 159.0 | 14.850 × 6.250 | 7,000,000 |
| 355.6 × 168.3 | 14.000 × 6.625 | 7,200,000 |
| 355.6 × 219.1 | 14.000 × 8.625 | 8,100,000 |
| 355.6 × 273.0 | 14.000 × 10.750 | 9,100,000 |
| 355.6 × 323.9 | 14.000 × 12.750 | 10,200,000 |
| 406.4 × 219.1 | 16.000 × 8.625 | 9,000,000 |
| 406.4 × 273.0 | 16.000 × 10.750 | 10,200,000 |
| 406.4 × 323.9 | 16.000 × 12.750 | 11,200,000 |
| 406.4 × 355.6 | 16.000 × 14.000 | 12,100,000 |
| 457.2 × 168.3 | 18.000 × 6.625 | 9,500,000 |
| 457.2 × 273.0 | 18.000 × 10.750 | 11,200,000 |
| 457.2 × 323.9 | 18.000 × 12.750 | 12,300,000 |
| 457.2 × 355.6 | 18.000 × 14.000 | 13,200,000 |
| 457.2 × 406.4 | 18.000 × 16.000 | 14,200,000 |
| 530.0 × 219.1 | 20.866 × 8.625 | 12,800,000 |
| 508.0 × 323.9 | 20.000 × 12.750 | 13,900,000 |
| 508.0 × 355.6 | 20.000 × 14.000 | 14,900,000 |
| 508.0 × 406.4 | 20.000 × 16.000 | 16,000,000 |
| 508.0 × 457.2 | 20.000 × 18.000 | 17,000,000 |
| 609.6 × 406.4 | 24.000 × 16.000 | 19,200,000 |
| 609.6 × 457.2 | 24.000 × 18.000 | 20,500,000 |
| 609.6 × 508.0 | 24.000 × 20.000 | 22,000,000 |
Côn đồng tâm nối rãnh dạng mỏng 240X
| Pipe O.D (mm × mm) | Pipe O.D (in × in) | Giá tham khảo (VNĐ/cái) |
| 114.3 × 76.1 | 4.500 × 3.000 | 2,300,000 |
| 114.3 × 88.9 | 4.500 × 3.500 | 2,500,000 |
| 139.7 × 114.3 | 5.500 × 4.500 | 3,100,000 |
| 141.3 × 114.3 | 5.563 × 4.500 | 3,150,000 |
| 159.0 × 108 | 6.250 × 4.250 | 3,400,000 |
| 159.0 × 114.3 | 6.250 × 4.500 | 3,500,000 |
| 165.1 × 88.9 | 6.500 × 3.500 | 3,200,000 |
| 165.1 × 114.3 | 6.500 × 4.500 | 3,600,000 |
| 165.1 × 139.7 | 6.500 × 5.500 | 3,900,000 |
| 168.3 × 88.9 | 6.625 × 3.500 | 3,300,000 |
| 168.3 × 114.3 | 6.625 × 4.500 | 3,700,000 |
| 168.3 × 139.7 | 6.625 × 5.500 | 4,000,000 |
| 168.3 × 141.3 | 6.625 × 5.563 | 4,050,000 |
| 219.1 × 114.3 | 8.625 × 4.500 | 4,600,000 |
| 219.1 × 133.0 | 8.625 × 5.250 | 5,000,000 |
| 219.1 × 165.1 | 8.625 × 6.500 | 5,500,000 |
| 273.0 × 114.3 | 10.750 × 4.500 | 5,800,000 |
| 273.0 × 219.1 | 10.750 × 8.625 | 6,900,000 |
| 323.9 × 114.3 | 12.750 × 4.500 | 6,900,000 |
| 323.9 × 159.0 | 12.750 × 6.250 | 7,900,000 |
| 323.9 × 165.1 | 12.750 × 6.500 | 8,000,000 |

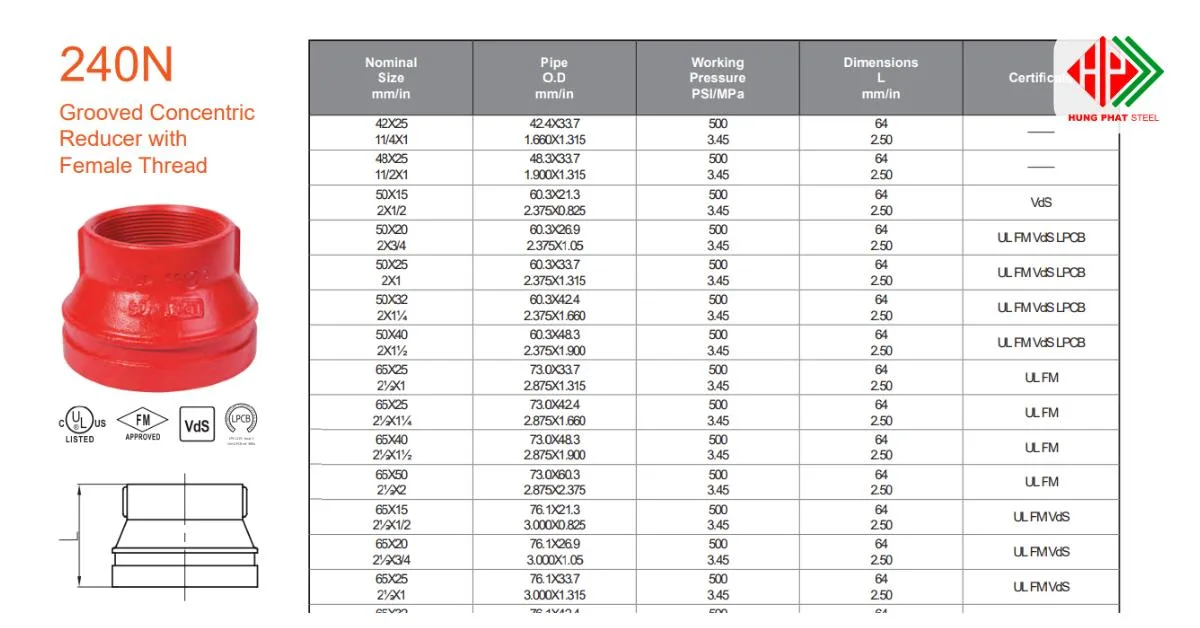

Côn đồng tâm nối rãnh đầu ren trong 240N
| Pipe O.D (mm × mm) | Pipe O.D (in × in) | Giá tham khảo (VNĐ/cái) |
| 42.4 × 33.7 | 1.660 × 1.315 | 850 |
| 48.3 × 33.7 | 1.900 × 1.315 | 900 |
| 60.3 × 21.3 | 2.375 × 0.825 | 750 |
| 60.3 × 26.9 | 2.375 × 1.05 | 800 |
| 60.3 × 33.7 | 2.375 × 1.315 | 850 |
| 60.3 × 42.4 | 2.375 × 1.660 | 950 |
| 60.3 × 48.3 | 2.375 × 1.900 | 1,050,000 |
| 73.0 × 33.7 | 2.875 × 1.315 | 950 |
| 73.0 × 42.4 | 2.875 × 1.660 | 1,050,000 |
| 73.0 × 48.3 | 2.875 × 1.900 | 1,150,000 |
| 73.0 × 60.3 | 2.875 × 2.375 | 1,350,000 |
| 76.1 × 21.3 | 3.000 × 0.825 | 800 |
| 76.1 × 26.9 | 3.000 × 1.05 | 850 |
| 76.1 × 33.7 | 3.000 × 1.315 | 900 |
| 76.1 × 42.4 | 3.000 × 1.660 | 1,000,000 |
| 76.1 × 48.3 | 3.000 × 1.900 | 1,100,000 |
| 76.1 × 60.3 | 3.000 × 2.375 | 1,300,000 |
| 88.9 × 21.3 | 3.500 × 0.825 | 850 |
| 88.9 × 26.9 | 3.500 × 1.05 | 900 |
| 88.9 × 33.7 | 3.500 × 1.315 | 950 |
| 88.9 × 42.4 | 3.500 × 1.660 | 1,050,000 |
| 88.9 × 48.3 | 3.500 × 1.900 | 1,150,000 |
| 88.9 × 60.3 | 3.500 × 2.375 | 1,350,000 |
| 88.9 × 73.0 | 3.500 × 2.875 | 1,550,000 |
| 88.9 × 76.1 | 3.500 × 3.000 | 1,600,000 |
| 108.0 × 33.7 | 4.250 × 1.315 | 1,050,000 |
| 108.0 × 42.4 | 4.250 × 1.660 | 1,150,000 |
| 108.0 × 48.3 | 4.250 × 1.900 | 1,250,000 |
| 114.3 × 60.3 | 4.500 × 2.375 | 1,350,000 |
| 114.3 × 73.0 | 4.500 × 2.875 | 1,550,000 |
| 114.3 × 76.1 | 4.500 × 3.000 | 1,600,000 |

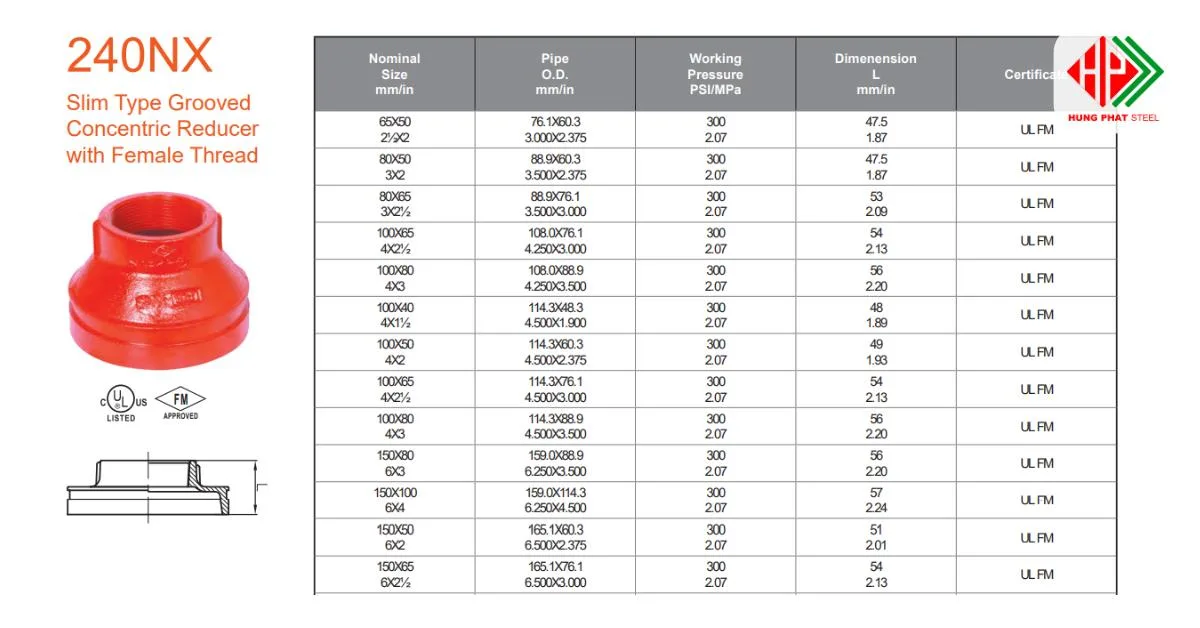

Côn đồng tâm nối rãnh dạng mỏng đầu ren trong 240NX
| Pipe O.D (mm × mm) | Pipe O.D (in × in) | Giá tham khảo (VNĐ/cái) |
| 76.1 × 60.3 | 3.000 × 2.375 | 1,300,000 |
| 88.9 × 60.3 | 3.500 × 2.375 | 1,350,000 |
| 88.9 × 76.1 | 3.500 × 3.000 | 1,600,000 |
| 108.0 × 76.1 | 4.250 × 3.000 | 1,800,000 |
| 108.0 × 88.9 | 4.250 × 3.500 | 2,000,000 |
| 114.3 × 48.3 | 4.500 × 1.900 | 1,150,000 |
| 114.3 × 60.3 | 4.500 × 2.375 | 1,350,000 |
| 114.3 × 76.1 | 4.500 × 3.000 | 1,600,000 |
| 114.3 × 88.9 | 4.500 × 3.500 | 1,800,000 |
| 159.0 × 88.9 | 6.250 × 3.500 | 3,500,000 |
| 159.0 × 114.3 | 6.250 × 4.500 | 3,900,000 |
| 165.1 × 60.3 | 6.500 × 2.375 | 3,000,000 |
| 165.1 × 76.1 | 6.500 × 3.000 | 3,200,000 |
| 165.1 × 88.9 | 6.500 × 3.500 | 3,500,000 |
| 165.1 × 114.3 | 6.500 × 4.500 | 3,900,000 |
| 219.1 × 33.7 | 8.625 × 1.315 | 1,500,000 |

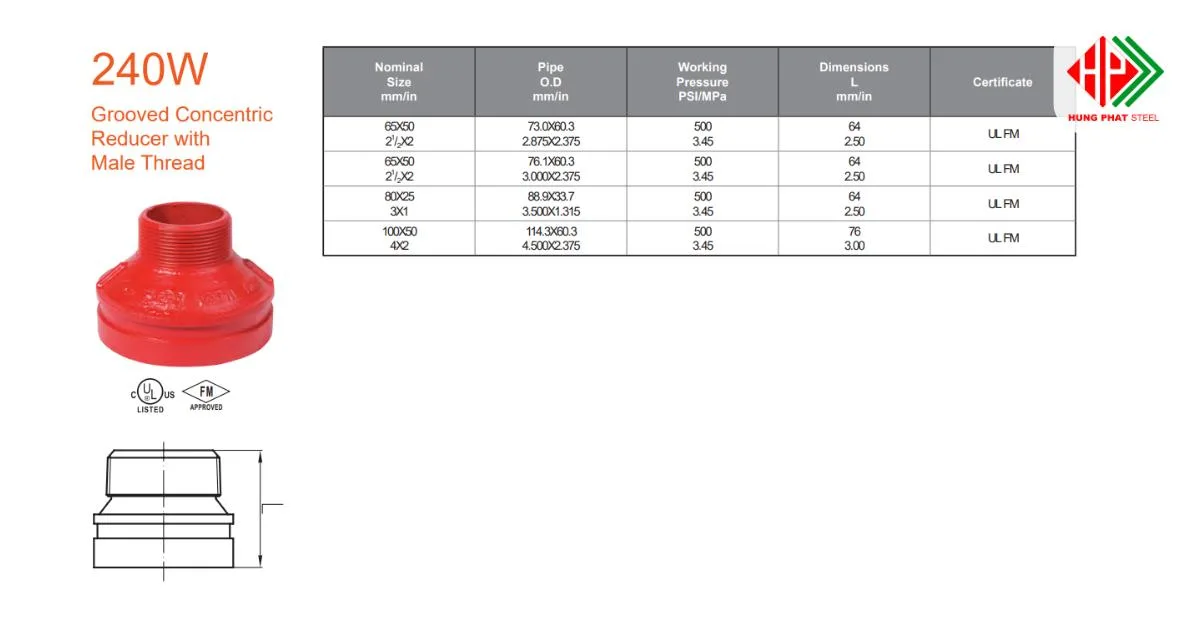

Côn đồng tâm nối rãnh đầu ren ngoài 240W
| Pipe O.D (mm × mm) | Pipe O.D (in × in) | Giá tham khảo (VNĐ/cái) |
| 73.0 × 60.3 | 2.875 × 2.375 | 1,350,000 |
| 76.1 × 60.3 | 3.000 × 2.375 | 1,400,000 |
| 88.9 × 33.7 | 3.500 × 1.315 | 950 |
| 114.3 × 60.3 | 4.500 × 2.375 | 1,350,000 |
Lưu ý: Đây chỉ là giá tham khảo. Để có báo giá chính xác, bạn cần liên hệ trực tiếp nhà cung cấp Thép Hùng Phát để nhận bảng giá chính thức + chiết khấu dự án.
Những sản phẩm PCCC khác:
Lý do Côn đồng tâm nối rãnh 240 được ưu tiên sử dụng
Đảm bảo kết nối chính xác và đồng tâm
Côn đồng tâm nối rãnh 240 được thiết kế để giữ độ đồng tâm tuyệt đối giữa hai ống, giúp dòng chảy ổn định, giảm ma sát và mài mòn, đặc biệt quan trọng trong các hệ thống dẫn chất lỏng có áp lực cao hoặc đường ống dài.
Tăng cường độ bền cơ học
Nhờ thiết kế côn và rãnh chính xác, loại nối này chịu được áp lực và tải trọng cao, đồng thời giảm nguy cơ rò rỉ tại mối nối so với các loại nối thông thường.
Tiết kiệm thời gian và công sức lắp đặt
Côn đồng tâm nối rãnh 240 cho phép lắp đặt nhanh chóng, không cần hàn hay gia công phức tạp, phù hợp với công trình cần tiến độ thi công nhanh.
Tính linh hoạt trong kết nối
Loại côn này có thể kết nối giữa các đường kính ống khác nhau mà vẫn đảm bảo độ kín và chắc chắn, thuận tiện cho việc mở rộng hoặc thay đổi hệ thống đường ống.
Giảm nguy cơ rò rỉ và bảo trì lâu dài
Với thiết kế rãnh và gioăng kín chuyên dụng, côn đồng tâm nối rãnh 240 giúp hạn chế rò rỉ, giảm chi phí bảo trì và kéo dài tuổi thọ hệ thống.
Các dòng Côn đồng tâm rãnh 240 hiện có

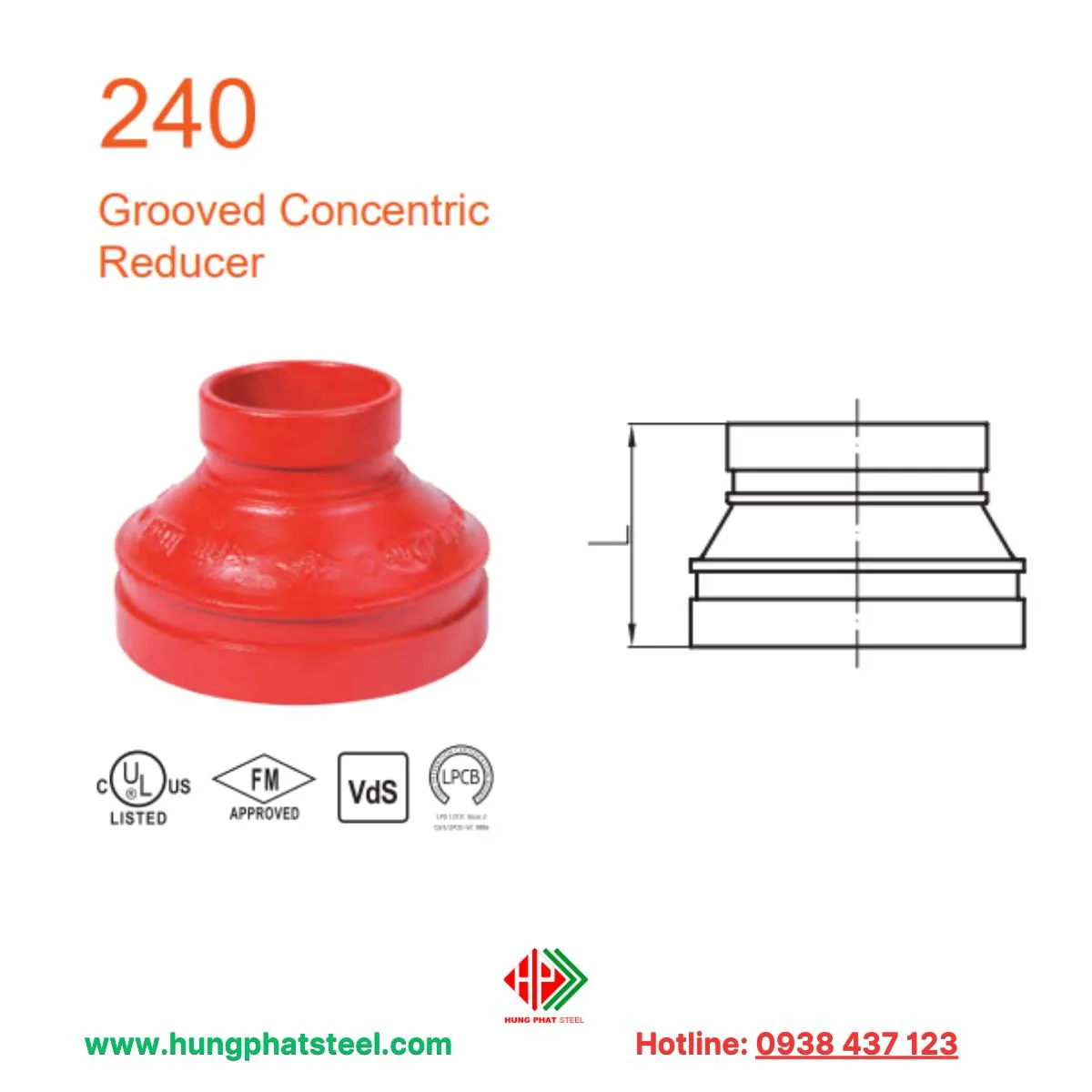

Côn đồng tâm rãnh 240
Đây là dòng cơ bản và phổ biến nhất trong các hệ thống ống dẫn. Với thiết kế đồng tâm và rãnh tiêu chuẩn, loại côn này giúp kết nối hai ống có đường kính khác nhau mà vẫn đảm bảo độ kín, giảm ma sát và chống rò rỉ.
Ứng dụng: Hệ thống nước sạch, PCCC, HVAC, và các công trình công nghiệp nặng cần độ bền cao.

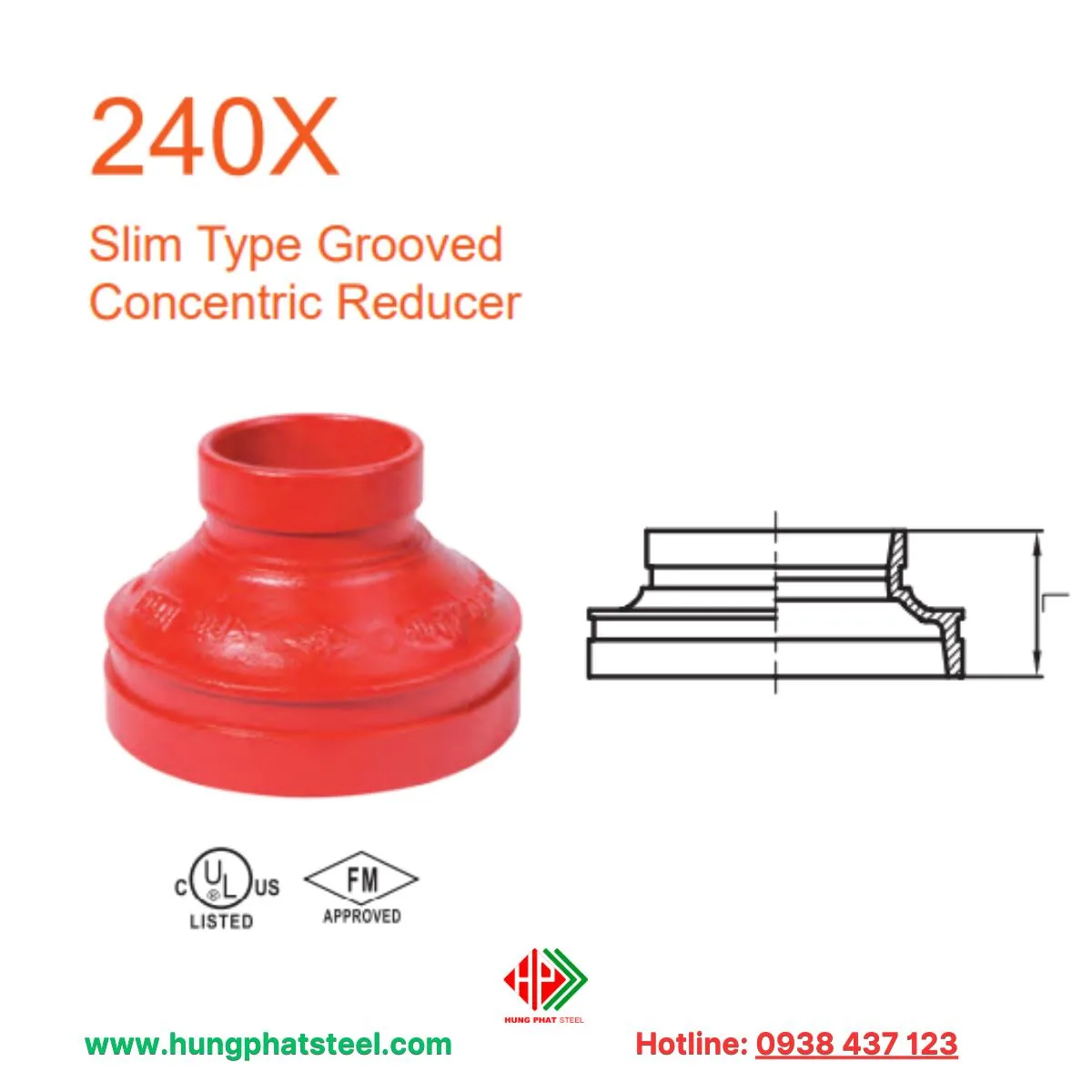

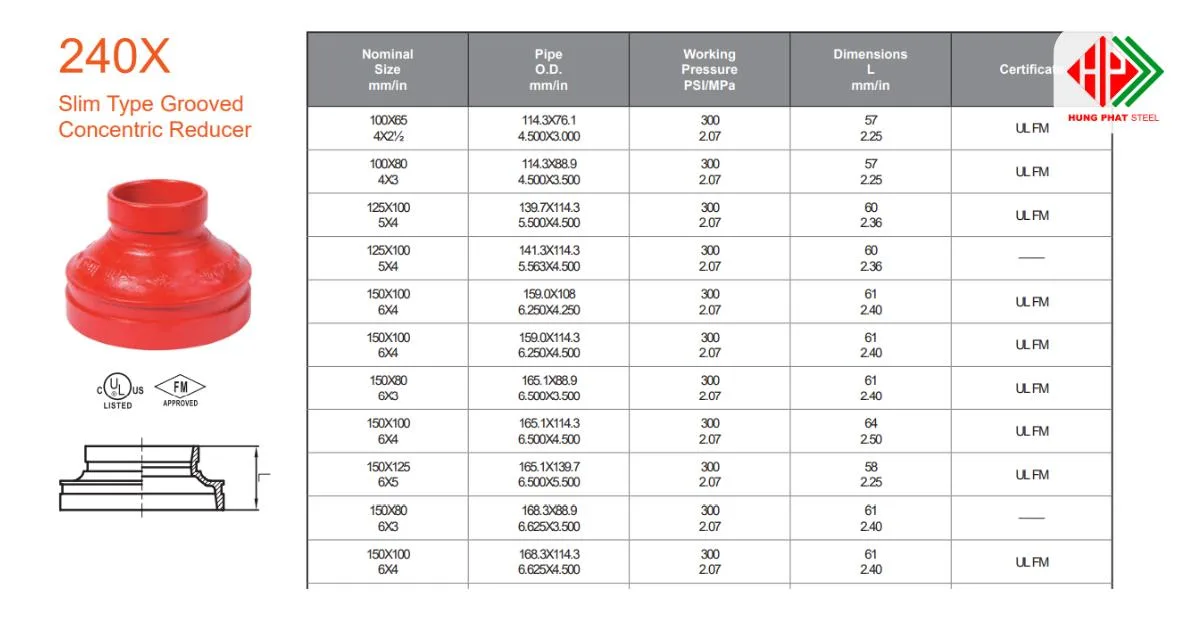

Côn đồng tâm nối rãnh dạng mỏng 240X
Phiên bản này được tối ưu hóa về trọng lượng và độ dày, giúp lắp đặt trong những khu vực không gian hẹp hoặc khi cần giảm tải trọng trên hệ thống. Mặc dù mỏng hơn, nhưng vẫn đảm bảo áp suất chịu tải và kín nước như dòng tiêu chuẩn.
Ứng dụng: Các công trình dân dụng, hệ thống đường ống nội bộ nhà xưởng hoặc khu vực hạn chế không gian.

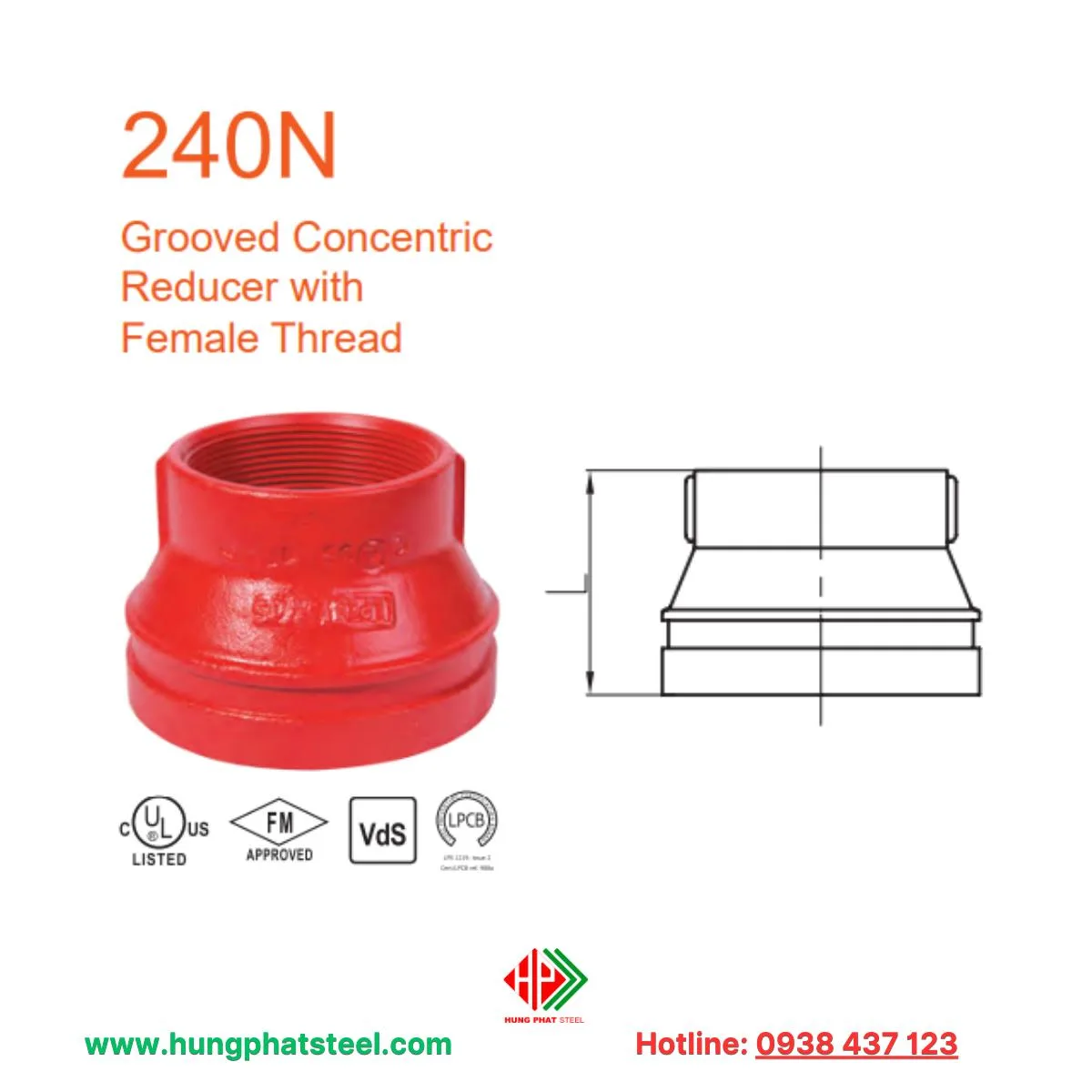

Côn đồng tâm nối rãnh đầu ren trong 240N
Dòng này kết hợp rãnh tiêu chuẩn và đầu ren trong, cho phép kết nối nhanh với các phụ kiện ống ren mà không cần hàn hay gia công phức tạp. Thiết kế này giúp rút ngắn thời gian thi công và thuận tiện trong các hệ thống cần tháo lắp thường xuyên.
Ứng dụng: Hệ thống ống dẫn nước, hơi, dầu, hoặc các hệ thống công nghiệp nhỏ và vừa.
Côn đồng tâm nối rãnh dạng mỏng đầu ren trong 240NX
Đây là phiên bản kết hợp giữa thiết kế mỏng và đầu ren trong, phù hợp với các công trình không gian chật hẹp hoặc hệ thống cần linh hoạt thay đổi kết nối. Sản phẩm giữ được ưu điểm của dòng mỏng (giảm trọng lượng) đồng thời dễ lắp đặt và bảo trì nhờ đầu ren trong.
Ứng dụng: Nhà máy, phòng thí nghiệm, hệ thống HVAC, hoặc các đường ống modular.

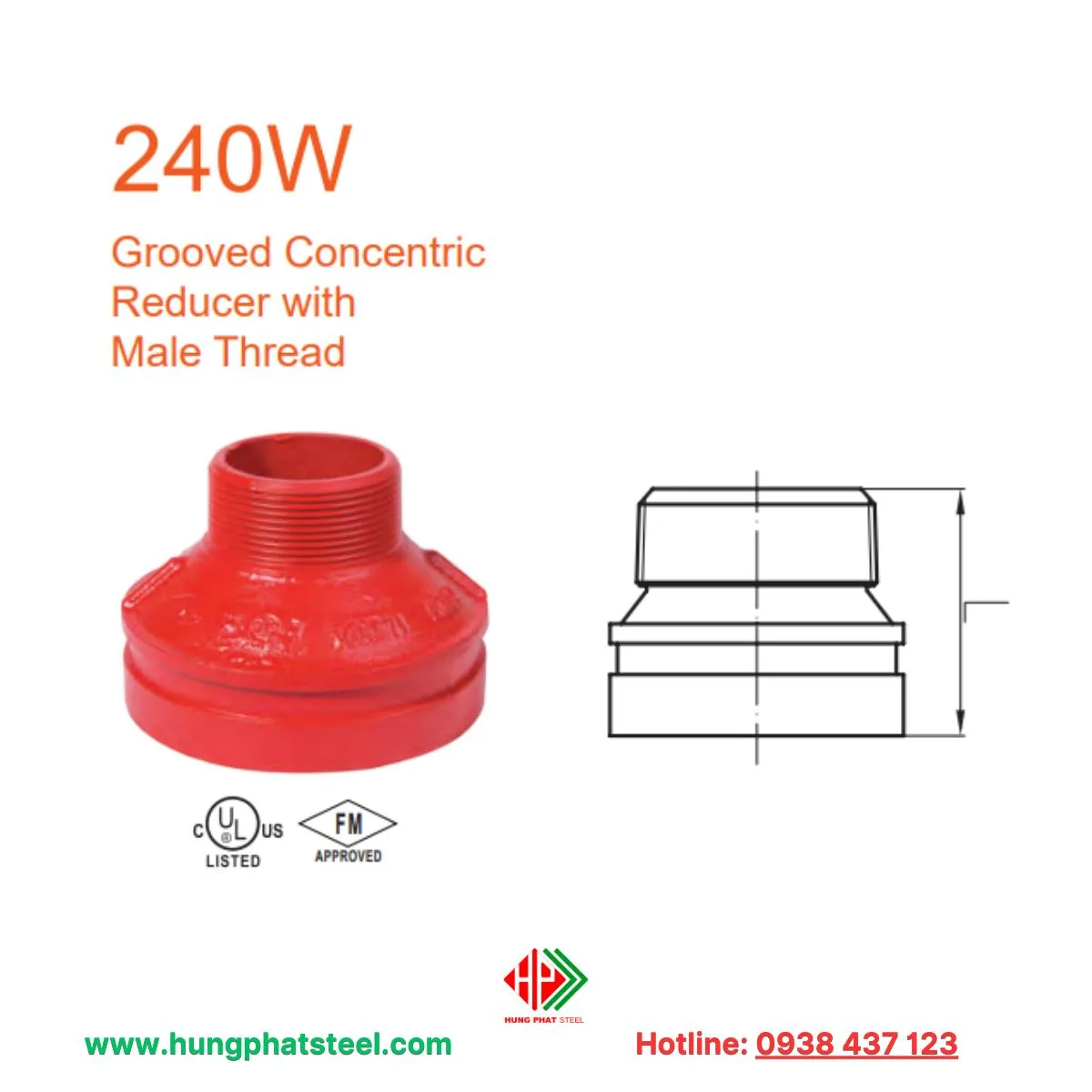

Côn đồng tâm nối rãnh đầu ren ngoài 240W
Dòng này có đầu ren ngoài, thuận tiện khi kết nối trực tiếp với các phụ kiện ren hoặc thiết bị cơ khí có ren sẵn. Thiết kế giúp hệ thống ổn định và kín nước, đồng thời dễ dàng tháo lắp hoặc mở rộng hệ thống khi cần.
Ứng dụng: Hệ thống công nghiệp, bơm, máy móc, hoặc các công trình PCCC, HVAC cần kết nối nhanh với thiết bị ren.
Côn đồng tâm rãnh 240 hoạt động như thế nào
Thiết kế đồng tâm
Côn đồng tâm rãnh 240 có thiết kế hình nón với đường kính đầu lớn và đầu nhỏ khác nhau, giúp kết nối hai ống có đường kính khác nhau mà vẫn giữ trục trung tâm thẳng hàng. Nhờ đó, dòng chảy bên trong ống không bị lệch, giảm xoáy và giảm áp lực tổn thất.
Cơ chế kết nối bằng rãnh
Hai đầu ống được gắn vào rãnh của côn và cố định bằng khóa hoặc vòng kẹp chuyên dụng. Thiết kế rãnh giúp:
- Giữ ống chắc chắn, không bị trượt hay lệch.
- Tạo độ kín khít, ngăn rò rỉ chất lỏng hoặc khí.
- Chịu được áp lực cao mà không cần hàn hoặc gioăng phức tạp.
Ứng dụng trong kết nối đa kích thước
Khi hai ống có đường kính khác nhau, phần côn dần thu nhỏ hoặc mở rộng giúp chuyển đổi từ ống lớn sang ống nhỏ một cách mượt mà, đảm bảo dòng chảy ổn định.
Ưu điểm của cơ chế hoạt động
- Ổn định dòng chảy: Đồng tâm giúp chất lỏng hoặc khí di chuyển liên tục, giảm mài mòn.
- Tiết kiệm thời gian lắp đặt: Không cần hàn hoặc sử dụng phụ kiện phức tạp.
- Dễ bảo trì: Có thể tháo lắp để kiểm tra hoặc thay thế ống mà không ảnh hưởng đến toàn hệ thống.
Các công trình thường sử dụng Côn đồng tâm rãnh 240
Hệ thống nước sạch và cấp thoát nước
- Côn đồng tâm rãnh 240 giúp kết nối các đường ống có kích thước khác nhau, đảm bảo dòng nước lưu thông ổn định mà không bị rò rỉ.
- Thường được dùng trong tòa nhà cao tầng, khu dân cư, nhà máy.
Hệ thống PCCC (phòng cháy chữa cháy)
Do có khả năng chịu áp lực cao và tạo kết nối chắc chắn, kín khít, côn đồng tâm rãnh 240 là lựa chọn lý tưởng cho hệ thống chữa cháy Sprinkler và chữa cháy trung tâm.
Hệ thống HVAC (sưởi, thông gió, điều hòa không khí)
Trong các ống dẫn không khí hoặc nước lạnh, côn đồng tâm rãnh giúp điều chỉnh đường kính ống, duy trì lưu lượng và giảm tiếng ồn, đồng thời dễ dàng lắp đặt trong không gian hạn chế.
Hệ thống công nghiệp và nhà máy sản xuất
Sử dụng trong ống dẫn dầu, hơi, khí nén, côn đồng tâm rãnh giúp chuyển đổi đường kính ống, đảm bảo áp suất và dòng chảy ổn định, giảm hao mòn và rò rỉ.
Công trình năng lượng và hóa chất
Thích hợp cho các hệ thống truyền dẫn hóa chất, xăng dầu hoặc chất lỏng đặc biệt, nhờ thiết kế kín, chịu áp lực và ăn mòn tốt.
Các hệ thống modular hoặc đường ống cần linh hoạt
Dùng trong các công trình có yêu cầu thay đổi kết nối, mở rộng hoặc di chuyển hệ thống, nhờ khả năng tháo lắp nhanh, tiết kiệm thời gian thi công.
Thép Hùng Phát – giải pháp cung cấp Côn đồng tâm nối rãnh 240
Sản phẩm bền bỉ, hiệu suất cao
Mỗi sản phẩm đều được sản xuất từ vật liệu chất lượng cao, kiểm soát nghiêm ngặt về độ đồng tâm, khả năng chịu áp lực và độ kín khít, giúp hệ thống vận hành ổn định lâu dài.
Giải pháp đa dạng, linh hoạt
Thép Hùng Phát cung cấp mọi dòng Côn đồng tâm rãnh 240, từ tiêu chuẩn, dạng mỏng, đến đầu ren trong/ngoài, đáp ứng mọi nhu cầu công trình từ dân dụng đến công nghiệp.
Lắp đặt nhanh chóng, bảo trì dễ dàng
Thiết kế rãnh thông minh và đồng tâm giúp kết nối dễ dàng, giảm thời gian thi công và cho phép bảo dưỡng nhanh chóng mà không ảnh hưởng hệ thống.
Hỗ trợ kỹ thuật toàn diện
Đội ngũ chuyên gia của Thép Hùng Phát tư vấn chọn đúng sản phẩm, hướng dẫn lắp đặt và tối ưu hóa hiệu suất cho từng công trình cụ thể.
Đảm bảo an toàn và hiệu quả cho công trình
Dù là hệ thống nước, PCCC, HVAC hay công nghiệp nặng, sản phẩm của chúng tôi luôn mang lại sự tin cậy, an toàn và tuổi thọ cao.
