Màu sắc đường ống trong tòa nhà

Quy định phân biệt đường ống trong tòa nhà dựa trên màu sắc (theo tiêu chuẩn ISO/TC 138)

Trong các công trình xây dựng hiện đại như nhà máy, tòa nhà cao tầng, trung tâm thương mại hay khu công nghiệp, hệ thống đường ống kỹ thuật đóng vai trò cực kỳ quan trọng.

Các đường ống này có nhiệm vụ dẫn nhiều loại lưu chất khác nhau như nước sinh hoạt, nước chữa cháy, khí nén, hơi nóng, hóa chất hoặc dầu. Nếu không có hệ thống nhận biết rõ ràng, việc vận hành, bảo trì hoặc xử lý sự cố có thể trở nên rất khó khăn và tiềm ẩn nhiều rủi ro.

Xin lưu ý rằng nội dung bài viết chỉ mang tính tham khảo, mọi hệ thống đường ống khi thi công hoặc sử dụng và vận hành đều phải tuân thủ quy định và điều kiện thực tế của từng công trình.

Tiêu chuẩn ISO/TC 138

Chính vì vậy, nhiều tiêu chuẩn quốc tế đã được ban hành nhằm quy định cách nhận biết đường ống bằng màu sắc. Trong đó, tiêu chuẩn do ISO/TC 138 (Technical Committee 138 – Plastics pipes, fittings and valves for the transport of fluids) nghiên cứu và xây dựng đã trở thành cơ sở tham khảo quan trọng cho nhiều hệ thống kỹ thuật trong công trình.

Việc áp dụng quy định phân biệt đường ống bằng màu sắc giúp kỹ sư vận hành dễ dàng nhận biết loại lưu chất bên trong đường ống, từ đó nâng cao hiệu quả quản lý và đảm bảo an toàn trong quá trình sử dụng.

Download tài liệu ISO/TC 138 tại đây (English)

Tầm quan trọng của việc phân biệt đường ống bằng màu sắc

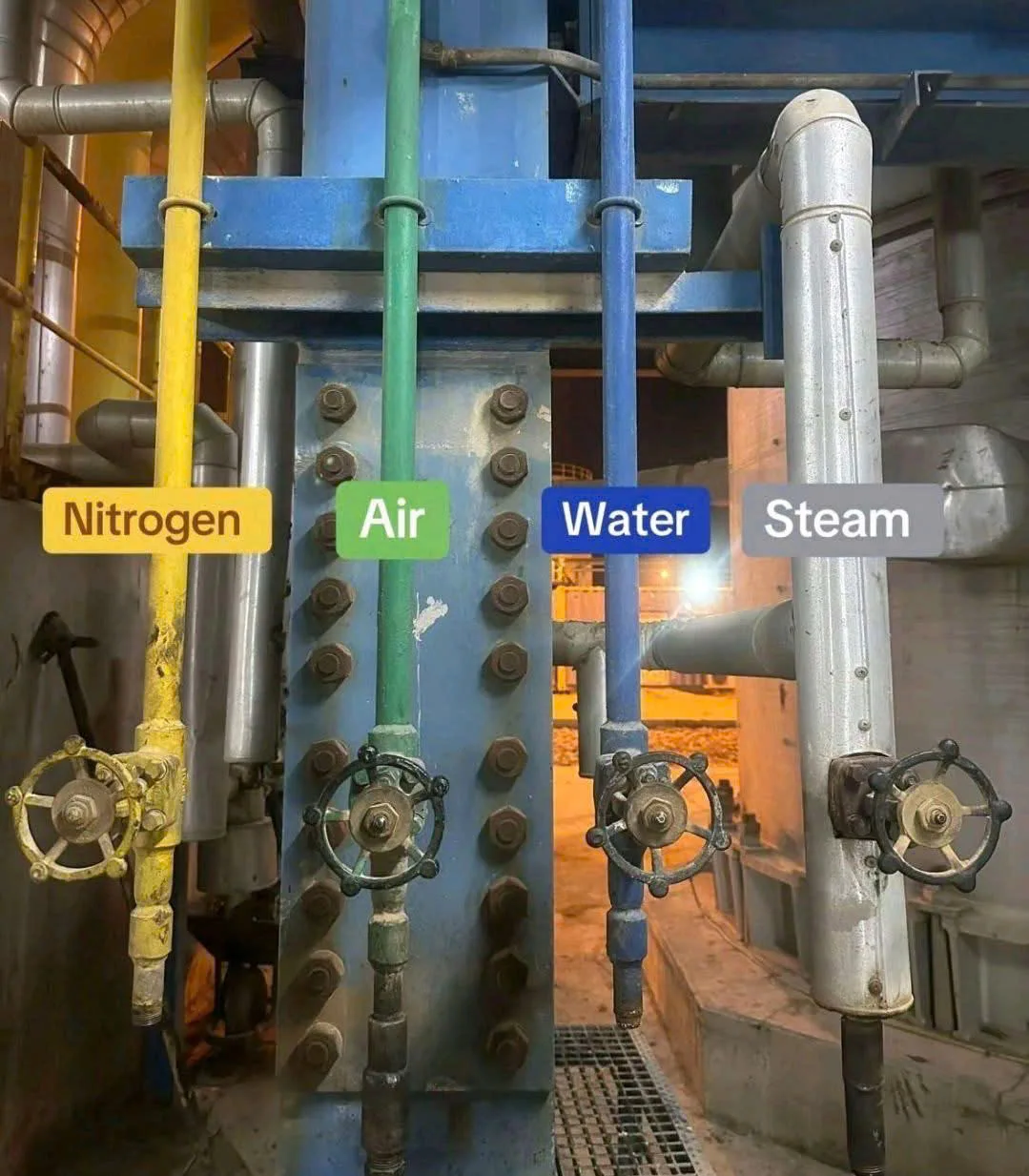

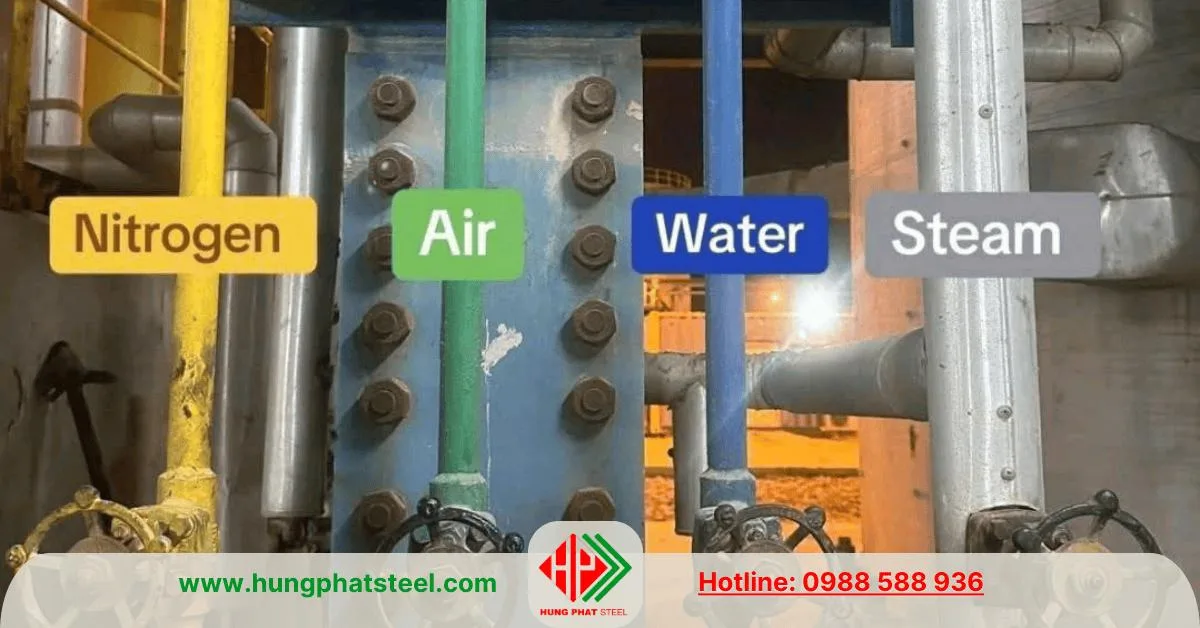

Trong các tòa nhà hoặc nhà máy, hệ thống MEP thường bao gồm rất nhiều đường ống chạy song song hoặc chồng chéo nhau. Các đường ống này có thể dẫn:

Đường ống nước lạnh
Đường ống nước nóng
Đường ống nước chữa cháy
Đường ống khí nén
Đường ống hơi nước
Đường ống dẫn dầu
Đường ống hóa chất
Đường ống dẫn khí đốt

Rủi ro khi không phân biệt đường ống

Nếu các đường ống có hình dạng giống nhau mà không có ký hiệu nhận biết, việc phân biệt sẽ trở nên rất khó khăn. Điều này có thể dẫn đến nhiều vấn đề như:

Nhầm lẫn khi vận hành hệ thống
Nguy hiểm khi sửa chữa hoặc bảo trì
Xử lý sự cố chậm trễ
Tăng nguy cơ tai nạn lao động

Do đó, việc sơn màu hoặc đánh dấu đường ống theo tiêu chuẩn giúp mọi người có thể nhận biết nhanh loại lưu chất bên trong đường ống mà không cần kiểm tra chi tiết.

Lợi ích của việc phân biệt đường ống bằng màu sắc

Ngoài ra, việc phân biệt đường ống bằng màu sắc còn giúp:

Tăng tính chuyên nghiệp cho hệ thống kỹ thuật
Giúp kỹ sư dễ đọc bản vẽ và kiểm tra thực tế
Thuận tiện cho công tác quản lý và bảo trì lâu dài

Nguyên tắc chung của tiêu chuẩn phân màu đường ống

Theo các quy định trong hệ thống tiêu chuẩn liên quan đến ISO/TC 138 và các tiêu chuẩn quốc tế tương tự, việc phân biệt đường ống bằng màu sắc thường dựa trên các nguyên tắc sau:

1. Mỗi loại lưu chất có một màu đặc trưng

Mỗi nhóm lưu chất như nước, khí, dầu hoặc hóa chất sẽ được gán một màu nhận diện riêng.

2. Màu sắc phải dễ nhận biết

Các màu sử dụng thường là những màu tương phản cao, dễ nhìn thấy trong môi trường công nghiệp hoặc phòng kỹ thuật.

3. Màu sắc phải được sơn hoặc đánh dấu rõ ràng

Có thể áp dụng bằng các phương pháp như:

Sơn toàn bộ đường ống
Sơn vòng nhận diện
Dán băng màu
Dán nhãn chỉ hướng dòng chảy

4. Màu phải được duy trì trong suốt quá trình vận hành

Khi hệ thống được sửa chữa hoặc thay thế, các đường ống mới cũng phải tuân thủ quy định màu sắc để đảm bảo tính thống nhất.

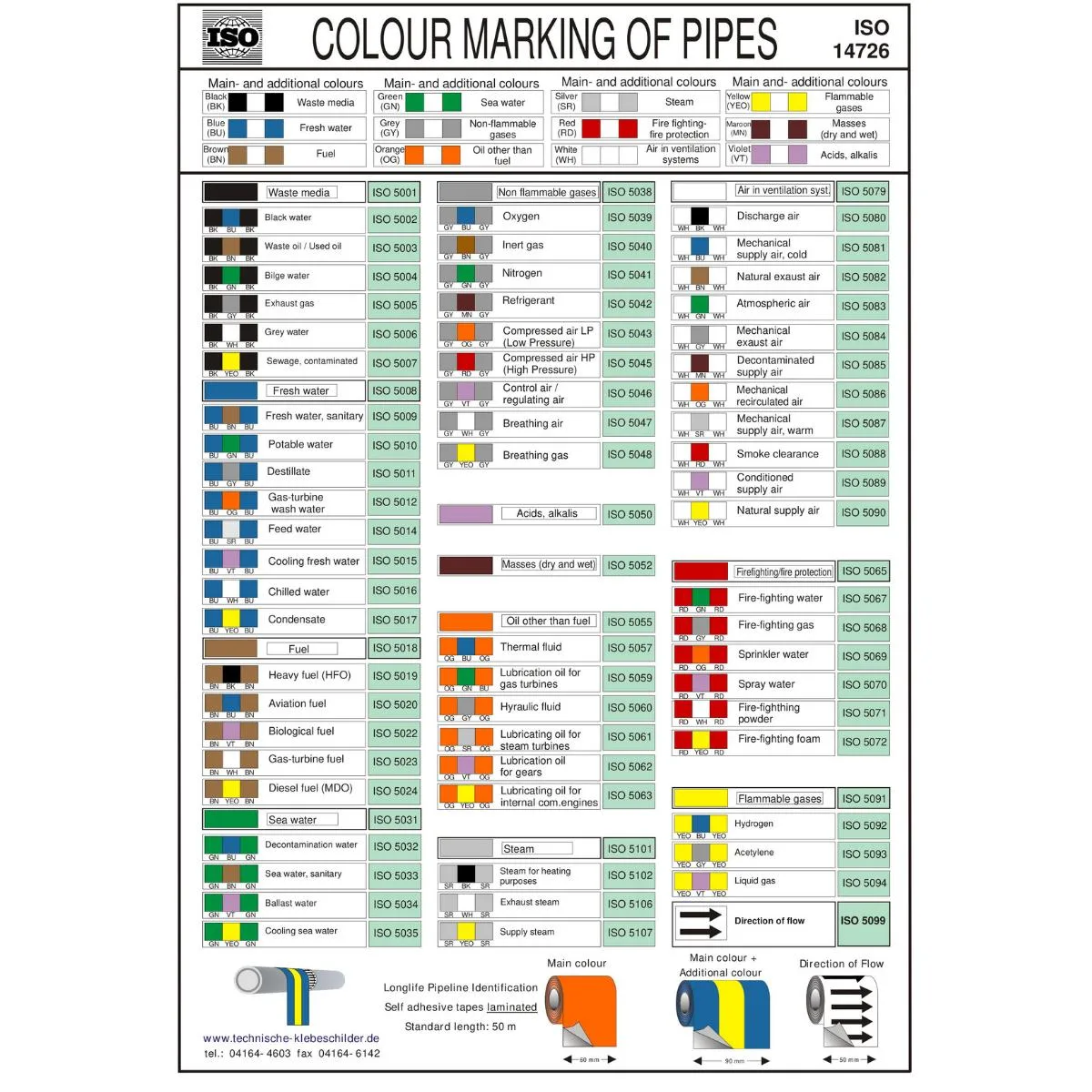

Quy định màu sắc cho các loại đường ống phổ biến

Dưới đây là một số quy định màu sắc thường được áp dụng trong các hệ thống kỹ thuật tòa nhà và nhà máy.

Màu sắc cho đường ống nước

Đường ống dẫn nước là loại phổ biến nhất trong các công trình. Màu sắc thường được quy định như sau:

Loại đường ống	Màu nhận diện
Nước sạch	Xanh lá
Nước lạnh	Xanh dương
Nước nóng	Đỏ
Nước tuần hoàn	Xanh dương nhạt

Việc phân biệt rõ nước nóng và nước lạnh giúp kỹ sư vận hành tránh nhầm lẫn khi bảo trì hệ thống.

Màu sắc đường ống phòng cháy chữa cháy

Hệ thống PCCC là hệ thống đặc biệt quan trọng trong tòa nhà. Vì vậy, đường ống chữa cháy thường được sơn màu đỏ để dễ dàng nhận biết.

Màu đỏ giúp nhân viên kỹ thuật hoặc lực lượng cứu hỏa nhanh chóng xác định hệ thống khi xảy ra sự cố.

Màu sắc đường ống khí

Các loại khí công nghiệp thường được phân biệt bằng màu sắc như sau:

Loại khí	Màu nhận diện
Khí nén	Xanh dương
Khí oxy	Xanh lá
Khí đốt	Vàng
Khí độc	Tím

Những quy định này giúp tránh nhầm lẫn giữa các loại khí có tính chất khác nhau.

Màu sắc đường ống hơi

Hệ thống hơi nước thường được sử dụng trong các nhà máy hoặc hệ thống HVAC.

Màu nhận diện phổ biến:

Loại	Màu
Hơi nước	Bạc hoặc xám
Hơi áp lực cao	Đỏ
Hơi ngưng tụ	Nâu

Màu sắc đường ống dầu

Các loại dầu như dầu nhiên liệu hoặc dầu bôi trơn thường được nhận biết bằng màu:

Loại dầu	Màu
Dầu nhiên liệu	Nâu
Dầu thủy lực	Nâu đậm
Dầu bôi trơn	Nâu nhạt

Màu sắc đường ống hóa chất

Hóa chất là nhóm lưu chất nguy hiểm, vì vậy cần có màu nhận diện rõ ràng.

Thông thường:

Hóa chất ăn mòn: cam
Hóa chất độc: tím
Hóa chất nguy hiểm: cam hoặc vàng

Ngoài màu sắc, các đường ống hóa chất thường có thêm biểu tượng cảnh báo.

Phương pháp đánh dấu đường ống

Có nhiều cách để áp dụng quy định màu sắc trong hệ thống đường ống.

Sơn toàn bộ đường ống

Đây là phương pháp phổ biến nhất. Toàn bộ đường ống được sơn màu theo quy định.

Ưu điểm:

Dễ nhận biết
Bền lâu

Nhược điểm:

Chi phí sơn cao
Khó thay đổi khi cần điều chỉnh

Sơn vòng nhận diện

Trong một số trường hợp, chỉ cần sơn một vòng màu quanh ống để nhận diện.

Các vòng màu này thường được đặt tại:

Vị trí van
Điểm giao nhau
Khu vực kỹ thuật

Dán nhãn hoặc băng màu

Phương pháp này thường dùng trong các hệ thống tạm thời hoặc khi không muốn sơn toàn bộ đường ống.

Ưu điểm:

Thi công nhanh
Dễ thay đổi

Quy định về hướng dòng chảy

Ngoài màu sắc, nhiều tiêu chuẩn còn yêu cầu mũi tên chỉ hướng dòng chảy trên đường ống.

Mũi tên này giúp:

Xác định hướng vận hành
Hỗ trợ khi bảo trì
Tránh nhầm lẫn khi lắp đặt

Thông thường, mũi tên được sơn cùng màu với đường ống hoặc màu tương phản.

Lợi ích khi áp dụng tiêu chuẩn màu sắc cho đường ống

Việc áp dụng quy định phân màu đường ống mang lại nhiều lợi ích trong vận hành hệ thống kỹ thuật.

Tăng mức độ an toàn

Nhận diện nhanh giúp tránh các tai nạn do nhầm lẫn lưu chất.

Hỗ trợ bảo trì và sửa chữa

Kỹ sư có thể nhanh chóng xác định đường ống cần kiểm tra mà không phải mở hệ thống.

Tăng hiệu quả quản lý hệ thống

Các hệ thống lớn có thể có hàng trăm đường ống. Màu sắc giúp quản lý dễ dàng hơn.

Phù hợp với tiêu chuẩn quốc tế

Áp dụng tiêu chuẩn giúp hệ thống kỹ thuật của công trình đạt mức chuyên nghiệp và đồng bộ với quốc tế.

Lưu ý khi áp dụng tiêu chuẩn màu sắc

Khi triển khai thực tế, cần chú ý một số vấn đề sau:

Màu sơn phải chịu nhiệt và chống ăn mòn
Màu phải đồng nhất trong toàn bộ hệ thống
Nên kết hợp màu sắc và nhãn thông tin
Cần bảo trì định kỳ lớp sơn nhận diện

Ngoài ra, trong một số dự án, chủ đầu tư có thể quy định hệ thống màu riêng nhưng vẫn dựa trên nguyên tắc của tiêu chuẩn quốc tế.

Kết luận

Quy định phân biệt đường ống bằng màu sắc theo các tiêu chuẩn quốc tế như hệ thống tiêu chuẩn liên quan đến ISO/TC 138 đóng vai trò quan trọng trong việc quản lý và vận hành hệ thống kỹ thuật trong tòa nhà.

Việc áp dụng màu sắc nhận diện giúp kỹ sư, nhân viên vận hành và đội bảo trì nhanh chóng xác định loại lưu chất, hướng dòng chảy và chức năng của từng đường ống.

Nhờ đó, hệ thống kỹ thuật trở nên an toàn hơn, dễ quản lý hơn và chuyên nghiệp hơn.

Trong bối cảnh các công trình ngày càng phức tạp với nhiều hệ thống MEP hiện đại, việc tuân thủ các quy định phân biệt đường ống bằng màu sắc là một giải pháp hiệu quả giúp nâng cao chất lượng vận hành và đảm bảo an toàn cho toàn bộ công trình.
