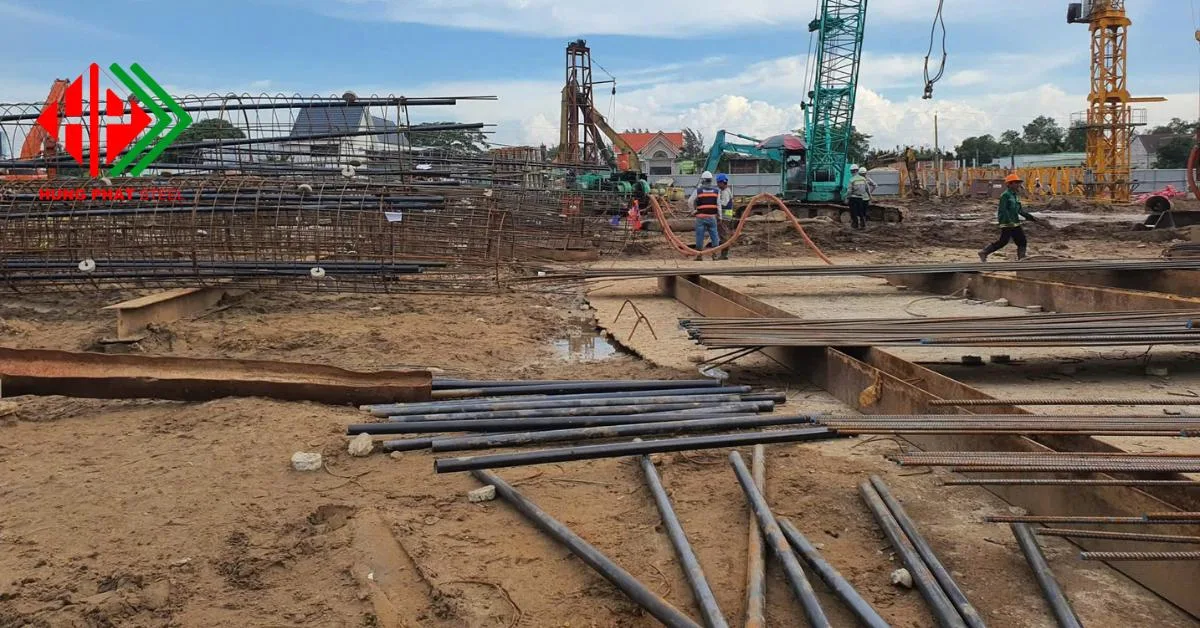

Lồng thép cọc khoan nhồi là một thành phần quan trọng trong việc thi công cọc khoan nhồi, được sử dụng để gia cố cọc bê tông, giúp tăng cường khả năng chịu lực và ổn định của kết cấu nền móng.
Mục lục
Lồng thép cọc khoan nhồi là gì? Quy trình lắp đặt (dễ hiểu)

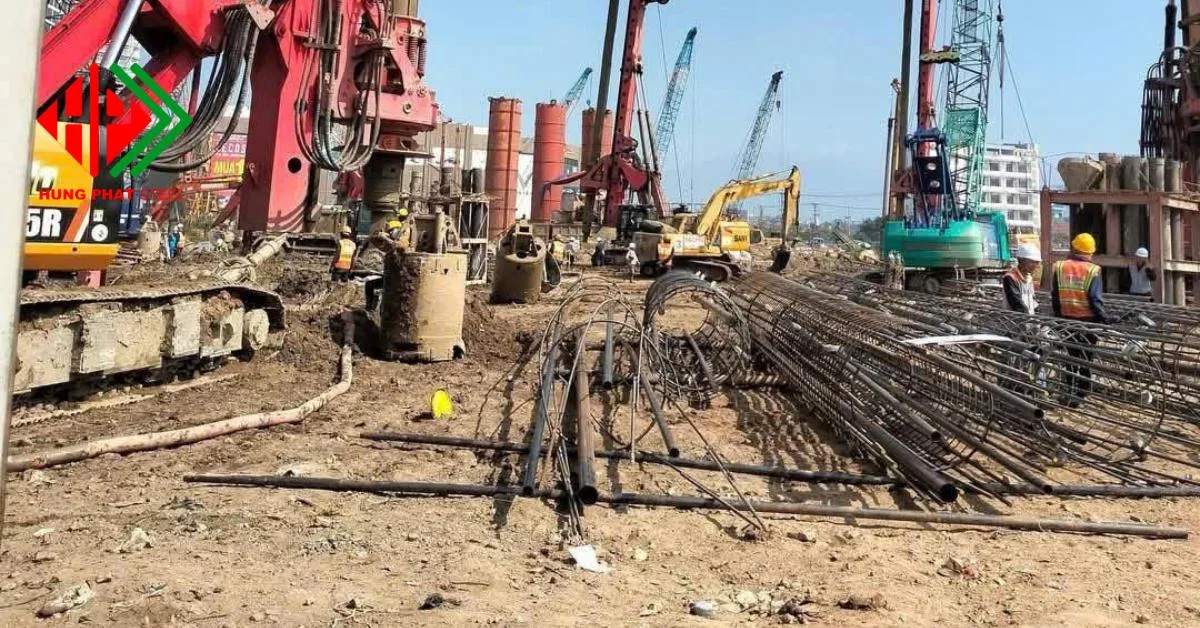

Lồng thép này được tạo thành từ các thanh thép chịu lực chính và các thanh thép đai, lắp ráp theo hình trụ hoặc các cấu trúc phù hợp với kích thước và thiết kế của cọc.
Cấu tạo của 1 bộ lồng thép cọc khoan nhồi
Cấu tạo cơ bản của một lồng thép gồm có các bộ phận sau
Thép chủ (thép dọc)
- Là các thanh thép chịu lực chính, chạy dọc theo chiều dài của lồng thép.
- Đường kính của thép chủ thường từ 16 mm đến 40 mm, tùy thuộc vào thiết kế và tải trọng của cọc.
- Thép chủ giúp cọc chịu được tải trọng nén dọc trục, tải trọng uốn và các lực ngang khác.
Thép đai (thép vòng)
- Các thanh thép đai được quấn thành các vòng tròn và bố trí đều dọc theo chiều dài của lồng thép.
- Thép đai giúp giữ cố định các thanh thép chủ, duy trì hình dạng của lồng thép, và gia tăng khả năng chịu lực cắt và ổn định tổng thể.
- Khoảng cách giữa các thép đai có thể thay đổi, thường từ 100 mm đến 300 mm, tùy thuộc vào yêu cầu thiết kế.
Mối nối và liên kết
- Thép trong lồng có thể được nối với nhau bằng các mối hàn hoặc sử dụng dây buộc thép, hoặc cóc nối (Ubolt) đảm bảo sự liên kết chắc chắn giữa các thanh thép.
- Tại các điểm nối hoặc chỗ có khả năng chịu lực lớn, các thanh thép có thể được gia cường thêm để tăng độ bền.
Đặc điểm cơ bản của một lồng thép
- Chiều dài lồng thép thường là 11,7m và được nối với nhau bằng ren
- Khi thả lồng thép xuống hố cọc cần trang bị đầy đủ ống siêu âm và con kê betong bảo vệ
- Những thanh thép trong lồng cọc phải đồng bộ về kích cỡ, đường kính, độ dài và khoảng cách.
- Được thiết kế với một đầu thu lại thành mũi nhọn để cắm thẳng xuống đáy cọc và đầu còn lại thì bằng phẳng
Quy trình gia công lồng thép cọc khoan nhồi
Dưới đây là các bước cơ bản của quy trình gia công lồng thép
B1 Chuẩn bị vật liệu
- Thép chủ và thép đai được cắt và uốn theo kích thước, hình dạng được thiết kế.
- Thép sử dụng phải đạt tiêu chuẩn về độ bền, độ dẻo và không có khuyết tật.
B2 Gia công thép đai
- Thép đai được uốn thành các vòng tròn có đường kính phù hợp với cọc khoan nhồi. Máy uốn thép được sử dụng để đảm bảo các vòng tròn có độ chính xác cao.
B3 Lắp ráp lồng thép
- Các thanh thép chủ được sắp xếp thành hình trụ, và các vòng thép đai được lắp đặt xung quanh, giữ chặt bằng mối hàn hoặc dây buộc thép.
- Khoảng cách giữa các thép đai được điều chỉnh theo thiết kế. Nếu cần, các điểm giao nhau được hàn để tăng độ cứng và chắc chắn.
B4 Kiểm tra chất lượng
- Lồng thép sau khi lắp ráp được kiểm tra về kích thước, khoảng cách giữa các thanh thép và chất lượng mối nối để đảm bảo đúng yêu cầu kỹ thuật.
Quy trình này được quy định rõ trong TCVN
Mục 8.Công tác gia công và hạ cốt thép
B1 Cốt thép
- Cốt thép được gia công theo bản vẽ thiết kế thi công.
- Nhà thầu phải bồ trí mặt bằng gia công, nắn cốt thép, đánh gỉ, uốn đai, cắt và buộc lồng thép theo đúng quy định.
- Cốt thép được chế tạo sẵn trong xưởng hoặc tại công trường, chế tạo thành từng lồng, chiều dài lớn nhất của mỗi lồng phụ thuộc khả năng câu lắp và chiều dài xuất xưởng của cốt chủ.
B2 Lồng thép
- Lồng thép phải có thép gia cường ngoài cốt chủ và cốt đai theo tính toán đễ đảm bảo lồng thép không bị xoắn, méo…
- Lồng thép phải có móc treo bằng cốt thép chuyên dùng làm móc cẩu, số lượng móc treo phải tính toán đủ đề treo cả lồng vào thành ống chồng tạm mà không bị tuột xuống đáy hồ khoan, hoặc cầu tạo guốc cho đoạn lòng dưới cùng tránh lòng thép bị lún nghiêng cũng như để đảm bảo chiều dày lớp bê tông bảo hộ dưới đáy cọc.
B3 Cốt gia cường
- Cốt gia cường thường dùng cùng đường kính với cốt chủ, uốn thành vòng đặt phía trong cốt chủ, khoảng cách từ 2,6 m đền 3,0 m, liên kết với cốt chủ bằng hàn đính và dây buộc theo yêu cầu của thiết kế.
- Khi chuyên chở, cẩu lắp có thễ dùng cách chồng tạm bên trong lòng thép đễ tránh hiện tượng biến hình.
B4 Định tâm lồng thép
- Định tâm lòng thép bằng các con kê chế tạo từ thép trơn hàn vào cốt chủ đối xứng qua tâm cọc, hoặc bằng các viên tròn xi măng – cát, theo nguyên lý bánh xe trượt, cổ định vào giữa 2 thanh cốt chủ bằng thanh thép trục.
- Chiều rộng hoặc bán kính con kê phụ thuộc vào chiều dày lớp bảo hộ, thông thường là 5 cm. Số lượng con kê phải đủ để hạ lồng thép chính tâm.
B5 Nối thép
Nối các đoạn lồng thép chủ yếu bằng dây buộc, chiều dài mối nối theo quy định của thiết kế, Khi cọc có chiều dài lớn, Nhà thầu phải có thêm biện pháp gia cường mối nồi đễ tránh tụt lòng thép khi lắp
Quy trình thi công lắp đặt lồng thép vào hố cọc khoan nhồi
Quy trình thi công lắp đặt lồng thép vào hố cọc khoan nhồi đảm bảo độ an toàn và hiệu quả của kết cấu. Dưới đây là các bước cơ bản trong quy trình này:
B1 Chuẩn bị trước khi lắp đặt
Kiểm tra hố khoan:
- Trước khi lắp lồng thép, cần cần đo lại 5 điểm: 4 điểm xung quanh và 1 điểm giữa hố khoan. Sao cho không được vượt quá quy định cho phép với sai số +- = 100mm
- Và phải lắp đặt nhiều nhất là 1h từ khi vét lắng hố khoan để đảm bảo không có đất sụt lở hoặc bùn lắng, và hố khoan có đúng kích thước và độ sâu trong thiết kế. Đặc biệt với hố khoan D300-D600
Kiểm tra lồng thép:
- Lồng thép được gia công trước, cần được kiểm tra về kích thước, khoảng cách các thanh thép, chất lượng mối hàn hoặc buộc, và sự chắc chắn của kết cấu. Các thanh thép chủ và đai phải được gắn chặt, không có biến dạng.
B2 Hạ lồng thép vào hố khoan
Sử dụng thiết bị nâng hạ:
- Lồng thép thường có chiều dài lớn và nặng, nên cần sử dụng cần cẩu hoặc máy nâng để hạ xuống. Dây cáp hoặc xích được gắn vào các điểm an toàn trên lồng thép để nâng và giữ thăng bằng.
Căn chỉnh lồng thép:
- Khi hạ lồng thép, cần đảm bảo lồng thép thẳng đứng và nằm đúng vị trí theo thiết kế. Các thiết bị đo đạc, như máy toàn đạc hoặc dây dọi, được sử dụng để kiểm tra độ thẳng đứng và vị trí của lồng thép.
Hạ từ từ và đều:
- Lồng thép được hạ từ từ xuống hố khoan để tránh va chạm vào thành hố, làm sụt lở hoặc làm hư hỏng lồng thép. Nếu hố khoan chứa dung dịch giữ thành (như bentonite), cần kiểm tra để tránh làm rối dung dịch.
B3 Cố định lồng thép
Duy trì vị trí lồng thép:
- Sau khi lồng thép đã được hạ đúng độ sâu, các thanh thép dẫn hướng hoặc khung đỡ được lắp đặt để giữ lồng thép cố định và không bị xê dịch khi đổ bê tông.
Cài đặt khoảng cách bảo vệ:
- Các thanh đệm hoặc bộ phận giữ khoảng cách (thường là các vòng nhựa hoặc thép) được gắn vào lồng thép để đảm bảo rằng lồng thép không chạm vào thành hố khoan, giúp bê tông có thể bao bọc toàn bộ lồng thép khi đổ, bảo vệ chống ăn mòn.
B4 Kiểm tra lần cuối trước khi đổ bê tông
Kiểm tra lại vị trí:
- Đảm bảo lồng thép vẫn giữ đúng vị trí và độ thẳng đứng, đồng thời các mối nối vẫn chắc chắn.
Kiểm tra chiều sâu lồng thép:
- Sử dụng thước đo để kiểm tra chiều sâu lắp đặt, đảm bảo lồng thép đã được hạ đúng độ sâu theo thiết kế.
Xử lý các sự cố (nếu có):
- Nếu phát hiện bất kỳ sai lệch hoặc sự cố nào, cần khắc phục ngay trước khi tiến hành các bước tiếp theo.
B5 Đổ bê tông
- Sau khi lồng thép được cố định, tiếp tục thực hiện các công đoạn đổ bê tông theo quy trình thi công cọc khoan nhồi. Lồng thép sẽ được bao bọc hoàn toàn trong lớp bê tông để đảm bảo cọc có độ bền và khả năng chịu tải tốt.
- Quy trình lắp đặt lồng thép vào hố cọc khoan nhồi cần thực hiện tỉ mỉ và đúng kỹ thuật để đảm bảo kết cấu cọc đạt chất lượng tốt nhất, tránh những sai sót có thể ảnh hưởng đến độ bền của công trình.
Lưu ý khi lắp đặt lồng thép cọc khoan nhồi
- Đặt lồng thép đúng vị trí: Lồng thép cần được hạ xuống lỗ khoan một cách cẩn thận, đảm bảo không làm biến dạng hay lệch trục.
- Cố định lồng thép: Sau khi đặt vào vị trí, lồng thép phải được cố định để không bị xê dịch khi đổ bê tông.
- Khoảng hở bảo vệ: Đảm bảo khoảng hở giữa lồng thép và thành lỗ khoan để bê tông có thể bao phủ toàn bộ thép, tránh hiện tượng rỉ sét hoặc giảm cường độ cọc.
4 phương pháp nối thép lồng cọc khoan nhồi
Có 4 phương pháp phổ biến để nối lồng thép cọc khoan nhồi bao gồm nối buộc, nối hàn, nối coupler và sử dụng cóc nối U Bolt. Mỗi phương pháp có ưu và nhược điểm riêng, phù hợp với từng điều kiện và yêu cầu cụ thể của công trình.
1.Nối kẽm buộc lồng thép
Phương pháp:
- Dùng dây thép để buộc chặt các thanh thép của lồng thép cọc khoan nhồi với nhau. Dây thép thường được quấn nhiều vòng ở các điểm giao nhau để đảm bảo mối nối chắc chắn.
Ưu điểm:
- Đơn giản, dễ thực hiện và không yêu cầu thiết bị phức tạp.
- Phù hợp với điều kiện thi công tại các công trình nhỏ hoặc ở những khu vực hạn chế về mặt thiết bị.
- Chi phí thấp, tiết kiệm nguyên vật liệu.
Nhược điểm:
- Độ bền và khả năng chịu tải thấp hơn so với nối hàn hoặc dùng cóc nối.
- Có thể bị lỏng lẻo nếu không buộc đúng kỹ thuật, làm ảnh hưởng đến độ chắc chắn của lồng thép.
- Thời gian thực hiện có thể lâu hơn so với các phương pháp khác trong trường hợp cần nối nhiều điểm.
2.Nối hàn lồng thép
Phương pháp:
- Sử dụng máy hàn để hàn cố định các thanh thép lại với nhau tại các điểm giao nhau. Phương pháp này đảm bảo các thanh thép được gắn chặt bằng mối hàn.
Ưu điểm:
- Mối nối chắc chắn, đảm bảo độ bền và khả năng chịu tải cao.
- Thích hợp cho các công trình yêu cầu độ bền lớn và an toàn cao.
- Giảm thiểu nguy cơ lỏng lẻo hoặc dịch chuyển của các thanh thép trong lồng.
Nhược điểm:
- Yêu cầu thiết bị chuyên dụng (máy hàn, nguồn điện) và thợ hàn có tay nghề cao.
- Chi phí thực hiện cao hơn so với nối buộc.
- Khó thực hiện trong điều kiện môi trường ẩm ướt hoặc khi không có nguồn điện.
3. Dùng ống nối coupler
Phương pháp
- Khớp nối ống là giải pháp kết nối các loại thép bằng một dạng ren kết nối ống phụ kiện. Thép tiện ích đầu tiên được sử dụng để khớp với ren trong khớp nối, sau đó siết chặt lại để đảm bảo liên kết.
Ưu điểm
- Độ bền cao : Liên kết chịu lực tốt, đảm bảo chất lượng kết nối gần với nguyên khối thép.
- Thi công nhanh : Không cần hàn hoặc thép, tiết kiệm thời gian.
- Ứng dụng dạng : Sử dụng thép dọc, thép ngang hoặc trong hỗn hợp cấu hình.
- Giảm hao thép : Có chế độ mất mát vật liệu so với các phương pháp khác.
Nhược điểm
- Chi phí đầu tư ban đầu cao : Cần mua khớp nối và thiết bị tiện ích chuyên dụng.
- Phụ thuộc vào chất lượng ren : Ren không chuẩn có thể làm giảm liên kết chất lượng.
- Khó bảo trì trong trường hợp hư hỏng : Khắc phục cố gắng tại vị trí kết nối phức tạp hơn so với buộc hoặc hàn thép.
Ứng dụng phổ biến trong các công trình yêu cầu cấu hình thép chịu lực lớn như cầu, xây nhà cao tầng và các công trình hạ tầng đặc biệt.
4.Dùng cóc nối U Bolt nối lồng thép
Phương pháp:
- Sử dụng các bộ cóc nối U Bolt để kẹp chặt và liên kết các thanh thép với nhau. U Bolt là một dạng bu lông hình chữ U, được dùng để siết chặt các thanh thép.
Ưu điểm:
- Thực hiện nhanh chóng, tiết kiệm thời gian thi công.
- Đảm bảo mối nối có độ bền cao và dễ kiểm tra chất lượng.
- Phù hợp cho các dự án lớn, nơi yêu cầu tốc độ thi công nhanh và sự đồng nhất trong mối nối.
Nhược điểm:
- Chi phí mua cóc nối U Bolt có thể cao hơn so với vật liệu nối buộc thông thường.
- Cần có kỹ thuật và công cụ để siết chặt đúng cách, đảm bảo không bị lỏng trong quá trình thi công.
- Phải tuân thủ nghiêm ngặt quy trình lắp đặt để đảm bảo hiệu quả mối nối.
So sánh và lựa chọn 1 trong 3 phương pháp nối lồng thép
- Nối buộc phù hợp với các công trình nhỏ, đơn giản hoặc những nơi có điều kiện thi công khó khăn.
- Nối hàn thường được sử dụng cho các công trình đòi hỏi độ bền cao, nhưng cần có thợ chuyên nghiệp và thiết bị phù hợp.
- Dùng cóc nối U Bolt và coupler là lựa chọn tối ưu cho các dự án lớn, đòi hỏi thi công nhanh và đảm bảo chất lượng cao.
Tùy thuộc vào điều kiện thi công, ngân sách, và yêu cầu kỹ thuật của công trình, người ta sẽ lựa chọn phương pháp nối lồng thép phù hợp để đảm bảo hiệu quả và an toàn.

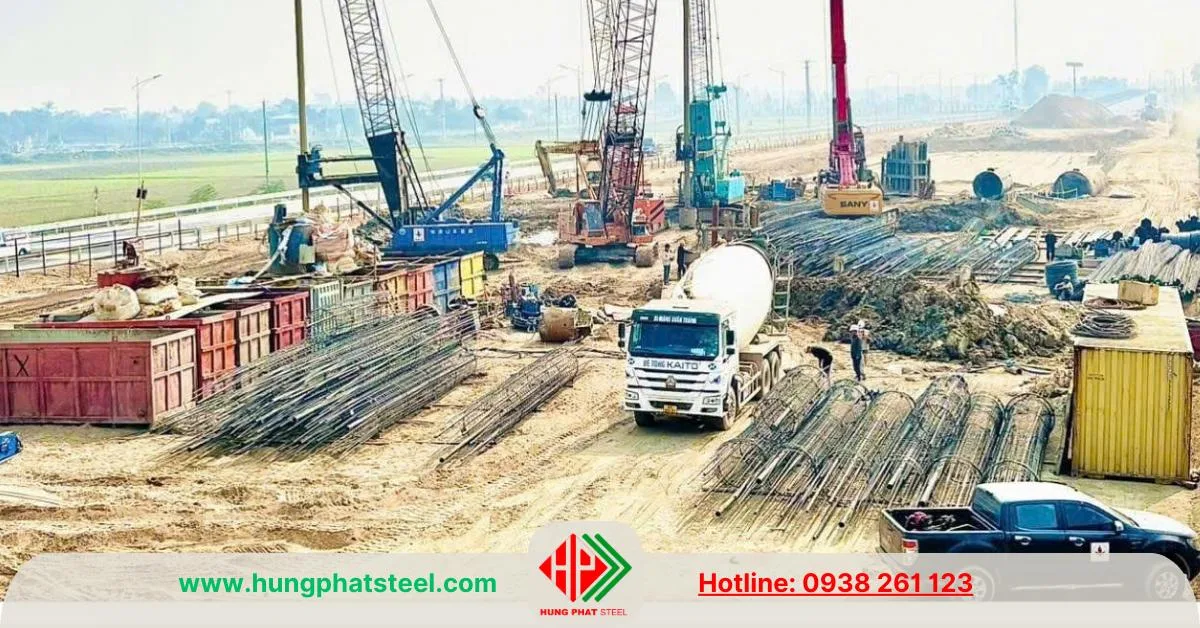

Ứng dụng của lồng thép cọc khoan nhồi
- Thi công móng công trình: Sử dụng trong các dự án xây dựng móng cầu, nhà cao tầng, và các công trình có yêu cầu nền móng vững chắc.
- Công trình trên nền đất yếu: Lồng thép giúp cọc khoan nhồi tăng khả năng chịu tải trong các khu vực có nền đất không ổn định.
Lời kết
Lồng thép cọc khoan nhồi đóng vai trò then chốt trong việc gia cố cọc, giúp cọc chịu được các tải trọng phức tạp và tăng cường độ bền của kết cấu móng.
